Android 扫雷游戏项目设计报告

Android 扫雷游戏项目设计报告

目录

1. 一、项目设计背景
2. 二、项目需求分析与功能介绍
   • [2.1 功能设计需求分析](#2.1 功能设计需求分析)
   • [2.2 功能模块分析](#2.2 功能模块分析)
   • [2.3 系统功能操作流程图](#2.3 系统功能操作流程图)
3. 三、开发环境与工具介绍
4. 四、界面设计
   • [4.1 主游戏界面](#4.1 主游戏界面)
   • [4.2 游戏交互与弹窗](#4.2 游戏交互与弹窗)
5. 五、创新与改进
   • [5.1 手势缩放与移动](#5.1 手势缩放与移动)
   • [5.2 轻量级音效系统](#5.2 轻量级音效系统)
   • [5.3 排行榜数据持久化](#5.3 排行榜数据持久化)
6. 六、总体设计展示
7. 七、总结与心得

---

一、项目设计背景

扫雷（Minesweeper）是一款经典的单人电脑益智游戏。游戏的规则简单但极具挑战性：玩家需要在不触碰到地雷的情况下，通过逻辑推理揭开所有非雷格子。

本项目旨在基于 Android 平台复刻这一经典游戏，不仅为了重现童年回忆，更是为了深入学习 Android 自定义 View 绘制、触摸事件处理（Touch Event）、手势识别（GestureDetector）以及数据持久化存储等核心技术。通过将 PC 端的鼠标操作转化为移动端的触控操作（点击翻开、长按插旗、双指缩放），提升在手机屏幕上的游戏体验。

二、项目需求分析与功能介绍

2.1 功能设计需求分析

本 APP 主要包含以下核心功能：

1. 多难度选择：提供初级（Easy）、中级（Medium）、高级（Hard）三种难度，对应不同的雷区大小和地雷数量。
2. 核心游戏逻辑 ：
   • 点击格子：翻开覆盖层，若为雷则游戏结束，若为数字则显示周围雷数。
   • 空白扩散：点击空白区域自动展开周围无雷区域（递归算法）。
   • 长按操作：对疑似有雷的格子进行插旗标记或取消标记。
3. 触控优化：支持双指缩放（Zoom）和拖动（Pan）雷区，适配不同尺寸的手机屏幕。
4. 游戏状态记录 ：
   • 实时计时器：记录游戏耗时。
   • 剩余雷数显示。
5. 音效反馈：点击、插旗、爆炸、胜利等操作均有音效反馈。
6. 排行榜：记录并展示各难度的历史最佳时间（Top 3）。

2.2 功能模块分析

项目采用标准的 Android 开发模式，主要类结构如下：

• Model（数据层） ：
  • grid[][]：二维数组存储地雷分布和数字计算。
  • HighScoreManager.java：负责使用 SharedPreferences 读取和保存最高分数据。
• View（视图层） ：
  • MinesweeperView.java：项目的核心类，继承自 View。负责整个游戏画面的绘制（Canvas），包括网格、数字、旗帜、计时器等。
• Controller（控制层） ：
  • MinesweeperGame.java：主 Activity，负责初始化游戏视图。
  • MinesweeperGestureListener & ScaleGestureDetector：负责处理用户的点击、长按、滑动和缩放手势，并将逻辑传递给 View 层更新 UI。
  • SoundManager.java：负责管理音效的播放与开关。

2.3 系统功能操作流程图

点击格子
长按格子
双指捏合
手指拖动
菜单选择
是雷
是数字
是空白
是
否
点击重来
点击退出
打开 APP
初始化游戏

默认初级难度
用户操作
格子状态
插旗/取消标记
缩放雷区
平移雷区
切换难度
更新界面
重置游戏
游戏结束

播放爆炸音效
翻开格子
递归展开周围
是否扫清所有雷?
游戏胜利

播放胜利音效
弹出结束对话框
记录成绩
退出 APP

三、开发环境与工具介绍

3.1 开发环境

• 操作系统：Windows 10/11
• JDK 版本：Java Development Kit 1.8+
• Android SDK：API Level 21+ (Android 5.0 Lollipop 及以上)

3.2 工具介绍

• Android Studio：Google 官方推荐的集成开发环境，用于代码编写、界面预览和调试。
• Gradle：自动化构建工具，管理项目依赖和打包流程。
• Git：版本控制工具（可选）。

四、界面设计

4.1 主游戏界面

游戏界面采用全屏绘制方式，移除系统标题栏，最大化游戏可视区域。

• 顶部 HUD：绘制当前耗时（Time）和剩余地雷数（Mines）。
• 中央雷区 ：根据难度生成的网格矩阵。采用经典的灰色调配色（Windows 95 风格），未翻开格子有立体阴影效果，数字采用标准扫雷配色（1-蓝, 2-绿, 3-红等）。


4.2 游戏交互与弹窗

• 难度选择菜单：通过 Options Menu 或对话框提供难度切换。
• 游戏结束弹窗 ：使用 AlertDialog，显示 "Game Over" 或 "You Won!"，并显示本次耗时。
• 排行榜弹窗 ：展示当前难度的前三名最快记录。


五、创新与改进

5.1 手势缩放与移动

考虑到手机屏幕尺寸有限，而高级难度（Hard）下的网格非常密集，本项目创新性地引入了无限画布的概念：

• 缩放（Zoom） ：利用 ScaleGestureDetector 监听双指捏合手势，实时改变 scaleFactor，实现雷区的无损放大与缩小。
• 平移（Pan） ：利用 GestureDetector 的 onScroll 方法，计算手指位移 distanceX/Y，动态调整画布坐标 translateX/Y。
  这一改进使得用户可以在小屏幕上也能精确操作复杂的雷区，极大地提升了可玩性。

5.2 轻量级音效系统

为了减小 APK 体积，本项目没有使用体积较大的 .mp3 或 .wav 音频文件，而是使用了 Android 原生的 ToneGenerator 类：

• 使用 TONE_PROP_BEEP 模拟点击声。
• 使用 TONE_DTMF_0 模拟低沉的爆炸声。
• 使用 TONE_CDMA_ALERT_CALL_GUARD 模拟胜利的提示音。
  这种方式无需加载外部资源，响应速度极快且零资源占用。

5.3 排行榜数据持久化

利用 Android 的轻量级存储 SharedPreferences 实现了一个 HighScoreManager 类。它能够：

• 自动区分不同难度（Easy/Medium/Hard）存储数据。
• 对新产生的成绩进行排序，只保留前三名。
• 即使关闭 APP，成绩数据也不会丢失。

六、总体设计展示

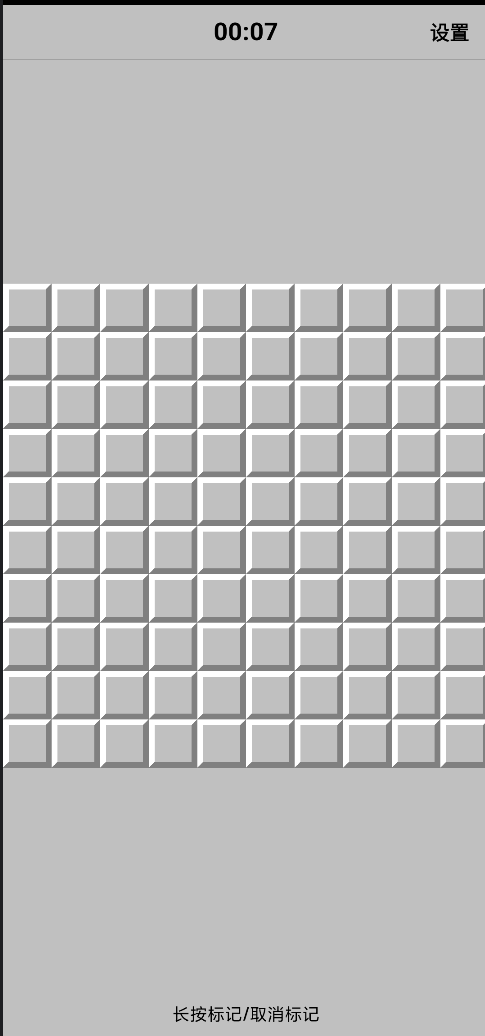

6.1 打开 APP，进入游戏

6.2 游戏进行中（缩放与插旗）

6.3 游戏胜利与排行榜

七、总结与心得

7.1 总结

通过本次 Android 扫雷游戏的开发，成功实现了一个功能完备、交互流畅的移动端益智游戏。项目不仅复刻了经典玩法，还针对移动端特性进行了深度优化（手势缩放、触控反馈）。代码结构清晰，MVC 分层合理，具备良好的扩展性。

7.2 心得

在开发过程中，我深入理解了 Android View 的生命周期和 onDraw 绘制机制。特别是在处理多指触控冲突时（如区分点击和滑动），通过查阅文档和反复调试，掌握了 GestureDetector 和 ScaleGestureDetector 的配合使用技巧。此外，对 Android 的数据持久化机制也有了更直观的实践经验。
