在高频高速电路设计中，**陶瓷 PCB（Ceramic PCB）**逐渐成为工程师们的新宠。相比普通 FR-4 板，陶瓷 PCB 有几个显著优势：介电常数稳定、热导率高、机械强度好，尤其适合高频、微波或高功率应用。但正是这些特殊特性，也让阻抗设计和信号完整性（SI）优化变得复杂。今天，我就结合实战经验，带大家深入聊聊陶瓷 PCB 的阻抗与信号完整性优化技巧。
一、先了解陶瓷 PCB 的特性
在做设计之前，先弄清楚陶瓷 PCB 的"性格"是非常重要的。
-
介电常数（εr）高且稳定
- 氧化铝（Al₂O₃）：εr ≈ 9.8
- 氮化铝（AlN）：εr ≈ 8.5
- 相比 FR-4（≈4.2），高 εr 带来的直接影响就是信号传播速度变慢、波长缩短。
- 换句话说，如果你按照 FR-4 的设计经验直接上陶瓷板，阻抗很可能跑偏。
-
热导率高
- AlN > 170 W/m·K，Al₂O₃ ~ 30 W/m·K
- 高频高速板往往伴随功率元件发热，高热导率有助于散热，但也带来了铜箔附着和板材翘曲的挑战。
-
机械强度高但脆
- 陶瓷 PCB 易碎，过窄的线宽、过密的钻孔都可能导致板材破裂。
- 所以设计时必须兼顾可加工性，避免"纸上谈兵"。
-
尺寸误差小
- 陶瓷 PCB 制造精度比 FR-4 高，微小的线宽或间距调整就能显著改变阻抗，这在优化设计时既是优势，也是一种压力。
二、阻抗设计优化技巧

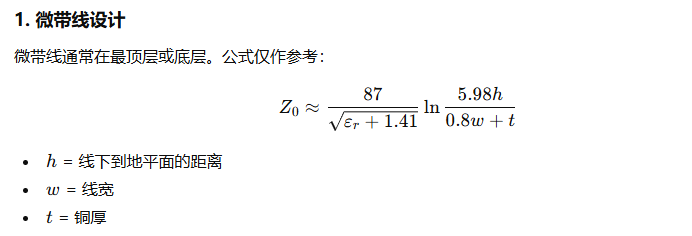

阻抗控制是保证信号完整性的基础，尤其在微波、高速板上。陶瓷板常用 微带线（Microstrip） 和 带状线（Stripline） 结构。
优化建议：
- 陶瓷 εr 高且稳定，但微小尺寸变化都会影响阻抗，建议设计后用仿真软件校验。
- 高频信号走微带线时，保持线宽 ±5% 微调即可。
- 对差分信号，控制阻抗在目标值 ±5 Ω 范围内。
2. 带状线设计（Stripline）
多层板中常用带状线结构，线埋在板内层。
-
优点：信号被上下地平面包裹，电磁兼容（EMC）更好，串扰低。
-
设计建议：
- 高速差分对优先走内层，靠近地平面。
- 陶瓷板厚度精度高，但加工难度也大，线宽和间距要符合最小工艺要求。
3. 阻抗匹配和端接
-
高频信号容易产生反射，不匹配会严重影响 SI。
-
建议：
- 差分对阻抗控制在 100 Ω ±5%
- 接收端加终端匹配电阻，必要时源端也加
- 陶瓷板 εr 稳定，匹配电阻选择可稍微精准
三、信号完整性（SI）优化技巧
信号完整性不仅是阻抗，还涉及反射、串扰、衰减、延迟等问题。
1. 地平面完整性
-
高频信号最怕断开的地平面。
-
建议：
- 保持连续地平面，避免在高速信号下打孔或开槽。
- 多层板信号层靠近地平面，减少回流路径。
2. 差分信号走线
-
高速板多用差分对：
- 差分间距保持一致
- 长度匹配偏差 ≤ 5 mil（具体看频率）
- 避免经过高噪声区域或大面积切割地平面
3. 减少串扰
-
高频信号线间串扰不容忽视：
- 信号线间隔 ≥ 2~3 倍线宽
- 高速线走内层时，间隔地平面隔离
- 不同高速信号尽量垂直交叉
4. Via 优化
-
Via 会增加寄生电感，影响信号完整性：
- 高频差分对用同直径 Via
- 尽量减少 Via，必要时用盲孔或埋孔
- 高频信号可用 Backdrill 去掉 Via stub
5. PCB 堆叠设计
-
多层陶瓷 PCB 堆叠厚度误差小：
- 高频信号层紧贴地平面
- 高功率层靠近散热层
- 仿真验证阻抗和 SI
四、仿真与测量
-
仿真工具：ADS、HyperLynx、SiWave 等
-
实战经验：
- 仿真结果 ≈ 实际阻抗 ±5%
- 仿真不仅看线宽，还要包括 Via、电源/地平面、铜厚
- 样板测量关键阻抗点，量产前验证
五、常见误区
-
直接套 FR-4 经验
- 陶瓷板 εr 高，直接套用 FR-4 的线宽和间距，阻抗跑偏明显。
-
忽略地平面连续性
- 高速信号层地断开，会导致信号反射和串扰，仿真也无法完全捕捉。
-
过度追求窄线宽
- 虽然窄线可以节省空间，但过窄会导致陶瓷脆裂、加工困难。
-
不做仿真或测量
- 高频板仿真不可省，量产前至少做样板测量阻抗和 SI。
六、实战小技巧
- 关键差分对尽量安排在内层，靠近连续地平面
- 高频线优先走短路径，避免绕线和 Via
- 功率器件散热问题提前考虑铜厚和散热层
- 仿真时把材料参数、层厚、铜厚、Via stub 都考虑进去
七、总结
- 陶瓷 PCB 高频、高速特性决定阻抗和 SI 至关重要
- 阻抗设计需考虑线宽、介电常数、层叠结构、铜厚
- 信号完整性需关注地平面连续性、差分走线、串扰、Via、堆叠结构
- 仿真和测量不可省略
- 实战经验 + 仿真验证 = 成功陶瓷 PCB
陶瓷 PCB 的优势在于材料稳定性，但设计和工艺才是决定因素。哪怕用的是 Al₂O₃ 或 AlN，如果忽略走线规则和阻抗控制，效果也可能不理想。
本文按照深圳市充裕科技的实际经验总结了阻抗设计和信号完整性优化技巧，展示了如何在高频高速项目中保持信号稳定性，同时控制板材发热和串扰。
