系统架构设计师常见高频考点总结之操作系统

前趋图与PV操作（信号量）

非常经典的前趋图与PV操作（信号量）题目。在软考的操作系统模块中，这类题几乎每年必考。在进程同步中，我们使用信号量（Semaphore, S）来控制执行顺序：

• 前趋进程（先做完的） ：执行 V操作（V(S)，相当于"发送信号/释放资源"），告诉后面的人"我做完了"。

• 后继进程（后开始的） ：执行 P操作（P(S)，相当于"等待信号/申请资源"），检查前面的人有没有做完。

口诀：前 V 后 P （箭头出发点写 V，箭头指向点写 P）。

操作系统分页存储管理

这是一道关于操作系统分页存储管理的基础计算题。这类题目在软考中属于送分题，只要掌握了"除法取整"和"页表映射"两个概念即可轻松搞定。地址转换（逻辑地址转物理页号）

核心概念：

在分页系统中，逻辑地址不是直接对应物理内存的，它被切割成了两部分：

1. 页号 (Page Number)：数据在第几页？

2. 页内偏移 (Offset)：数据在该页的第几个位置？

计算公式：

• 页号 = 逻辑地址 / 页面大小 （取整数部分）

• 页内偏移 = 逻辑地址 % 页面大小 （取余数部分）

流水线时间计算

1.基础定义

n = 指令条数

= 一条指令完整执行的时间（非流水线时间）

= 流水线周期（瓶颈时间）

k = 流水线级数

• 不使用流水线 ：n*

• 使用流水线 ：公式： (𝑘+𝑛−1) *(公式：其中 k=级数, n=指令数)

2.最大吞吐率

1. 核心概念：木桶效应（瓶颈）

流水线的工作原理就像工厂的流水线。不管你的其他工序（取指、分析）做得多快，整个流水线的生产速度（也就是时钟周期 ）只能取决于最慢的那一道工序。

2. 吞吐率计算

• 吞吐率 (TP)：单位时间内处理指令的数量。

• 公式 ：

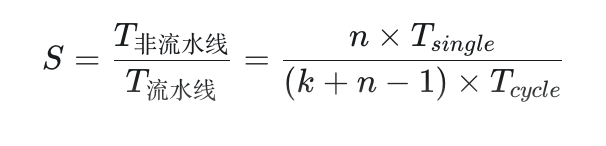

3. 最大理论加速比

标准公式是

当任务量巨大时（n→∞）想象一下，如果不是执行 10 条指令，而是执行 10亿 条指令（n 非常大）。此时，分母里的 (k−1)（也就是流水线的建立时间）相对于 n 来说，小到可以忽略不计。公式就变成了：

把 n 约掉：

磁盘阵列（RAID）容量计算规则

1. 基础知识：RAID 5 是什么

• 特点：它把数据切块存在不同硬盘上，同时计算出一份"校验数据"（Parity）。

• 代价 ：为了保证坏掉一块盘还能找回数据，RAID 5 必须消耗掉相当于 1 块硬盘容量的空间来存校验信息。

• 核心公式：可用容量=(𝑁−1)×单块盘容量（其中 N 是硬盘的总数量）

2. 场景一：三块盘大小一样

题目：3 块 80G 的硬盘做 RAID 5 这是最标准的情况。

• 损耗：必须扣除 1 块盘的空间存校验码。

• 计算：(3−1)×80G=2×80G=160G

3. 场景二：硬盘大小不一样

题目：2 块 80G + 1 块 40G 做 RAID 5。

解析 ：这里涉及到一个极其重要的原则：木桶效应（短板效应）。

在组建标准 RAID 时，为了保证数据能整齐地切分和排列，所有硬盘的"有效容量"必须向最小的那块看齐。

• 短板：最小的盘是 40G。

• 后果：系统会强行把那两块 80G 的盘也当成 40G 来用。

  • 80G 盘 A → 只用前 40G，剩下 40G 浪费掉。

  • 80G 盘 B → 只用前 40G，剩下 40G 浪费掉。

  • 40G 盘 C → 用满 40G。

• 现在的情况变成了 ：相当于你有 3 块 40G 的硬盘在做 RAID 5。

4. 总结记忆公式

遇到 RAID 容量计算题，记住这两个步骤：

1. 先看齐（切短板） ：

   如果硬盘大小不一样，先找到最小的那块。把所有硬盘的容量都视为这个最小容量（多余的舍弃）。

2. 再扣除（算校验）：

   • RAID 0：不扣除。容量 = N×最小容量。

   • RAID 1：扣一半（只有2块盘时）。容量 = 1×最小容量

   • RAID 5：扣一块。容量 = (𝑁−1)×最小容量

   • RAID 6：扣两块。容量 = (𝑁−2)×最小容量

磁盘I/O性能计算题

1. 核心参数提取

拿到题目，先在草稿纸上写下这三个数值：

1. （读取/传输时间）：读取一个物理块需要的时间。

计算公式：𝑑=旋转周期/每道块数Tread​=旋转周期/每道块数

2. （处理时间）：CPU 处理一条记录的时间。

**3.**缓冲区类型：

• 单缓冲区：读和处理是串行的（读入->处理->读入...）。

• 双缓冲区：读和处理是并行的（处理第1个的同时，可以读第2个）。

2. 两种情况的计算公式

针对软考中的磁盘I/O性能计算题 （尤其是单/双缓冲区、优化/非优化分布），这类题目有非常固定的解题套路和"软考专用逻辑"。

2.1. 非优化分布（顺序存放）------ "错过等一圈"逻辑

场景 ：数据按 𝑅1,𝑅2,𝑅3... 物理相邻存放。
逻辑：

• 读完 R1 花了 3ms。

• 接着处理 R1 花了 6ms。

• 关键点：在处理的这 6ms 里，磁盘还在转！它转过了 6/3= 个块。

• 后果 ：当系统处理完 R1 想去读 R2 时，磁头已经越过了 R2 的位置（跑到了 R4 开头）。

• 惩罚：必须等磁盘转一整圈，再次回到 R2 的开头。

计算公式（前 N-1 个 + 最后一个）：

通常为了简化，可以直接算：N * 每条记录耗时 = N * (读取 + 处理 + 等待回转)。

2.2. 优化分布（间隔存放）------ "无缝衔接"逻辑

场景 ：数据按 𝑅1,空,空,𝑅2...R1,空,空,R2... 间隔存放。
逻辑：

• 读完 R1 花了 3ms。

• 处理 R1 花了 6ms。

• 关键点：在这 6ms 里，磁盘转过了 2 个块的位置。

• 优化目标：我们将 R2 正好放在 R1 后面隔 2 个块的地方。

• 结果 ：当 CPU 处理完 R1，磁头刚好 转到了 R2 的开头。不需要任何等待（寻道/旋转延迟为0）。

单缓冲区下的计算逻辑：

由于是单缓冲区，系统必须"读完 -> 才能处理 -> 处理完缓冲区空了 -> 才能再读"。哪怕物理位置对上了，你也必须先把 R1 处理完，才能发指令读 R2。

1. 读 R1：3ms

2. 处理 R1：6ms （此时磁头转到 R2 开头，完美！）

3. 读 R2：3ms

4. 处理 R2：6ms

5. ...

总时间公式 ：

3. 软考做题"秒杀"技巧

遇到这种题，直接套用以下经验：

• 非优化：时间特别长，通常是几百毫秒。



• 优化：时间短。

  • 单缓冲区（最常见）：

• 双缓冲区 （较少考）：

最短移臂调度算法 (SSTF)

核心解题规则

1.第一优先级：移臂调度（找柱面/磁道）

• 原则：最短移臂调度（SSTF, Shortest Seek Time First）。

• 做法 ：看当前磁头在哪里，下一步去离当前位置最近的那个柱面（Cylinder）。

• 原因：机械臂移动是最耗时的动作（毫秒级），必须优先优化。

2.第二优先级：旋转调度（找扇区）

• 原则 ：当几个请求都在同一个柱面 上时，不需要移动机械臂了。此时为了减少等待磁盘旋转的时间，按照扇区号（Sector）从小到大的顺序处理（模拟磁盘旋转的方向）。

• 做法：柱面相同，谁的扇区号小，谁先执行。

3. 第三优先级（如有必要）：磁头号

• 如果柱面和扇区都一样，通常按磁头号排序（电子切换速度极快），或者按照请求的先后顺序。

CRC 循环冗余校验码

1.计算逻辑

信息码字为111000110，生成多项式 G(x)=x^5+x^3+x+1，计算校验码,。

1. 多项式转二进制：G(x) 对应 101011。

2. 补位与模二除法：在信息码后加5个0（由x^5决定），用 11100011000000 除以 101011。

3. 结果：余数为 11001，即为校验码,。理解核心在于模二除法不借位的运算规则。

2. 模二除法

不要像传统除法那样每一位都写商。我们只关注余数 。规则：

1. 对齐：永远把除数的最高位 1，对齐被除数（或当前余数）的最高位 1。

2. 异或：进行异或运算（相同为0，不同为1）。

3. 拉位 ：运算结果去掉开头的 0，然后从被除数后面把数字拉下来 。关键点 ：如果拉下来后位数不够6位，就继续拉，直到凑够6位（或者首位是1）再进行下一次运算。

第 1 步：

11100000  (取前6位，首位是1，够除)
  101011        (除数对齐)
  ------
  010011        (异或结果)
   10011        (去掉首位0，剩5位)

第 2 步：（拉下来一位 1，凑够6位）

   10011 1      (拉下来1，变成6位，首位是1，够除)
   10101 1      (除数对齐)
   -------
   00110 0      (异或结果)
     110 0      (去掉首位两个0，剩4位)

第 3 步： （连续拉位 ------ 这是简便法的精髓）

• 当前余数：1100（4位）

• 拉一位 1 → 11001 （5位，不够除数6位 ，不要做运算，直接跳过）

• 再拉一位 0 → 110010 （6位，够了！）

     11001 0    (凑够了6位，进行运算)
     10101 1
     -------
     01100 1    (异或结果)
      1100 1    (去掉首位0，剩5位)

第 4 步：（继续拉位）

• 当前余数：11001（5位）

• 拉一位 0 → 110010 （6位，够了）

• 观察：这一步和第3步一模一样！说明进入了循环模式。

      11001 0
      10101 1
      -------
      01100 1
       1100 1   (去掉首位0，剩5位)

第 5 步：（继续拉位）

• 当前余数：11001

• 拉一位 0 → 110010

• 继续一样的运算...

       11001 0
       10101 1
       -------
        1100 1

第 6 步：（最后一位 0）

• 当前余数：11001

• 拉一位 0 → 110010

• 最后一次运算...

        11001 0
        10101 1
        -------
         1100 1   (最终余数)

最终剩下的 5 位数是 11001。

考场操作建议：

在草稿纸上，按照上面的阶梯状格式写，每次运算完划掉前面的0，不够就往下拉，直到被除数的所有位都被拉完为止。

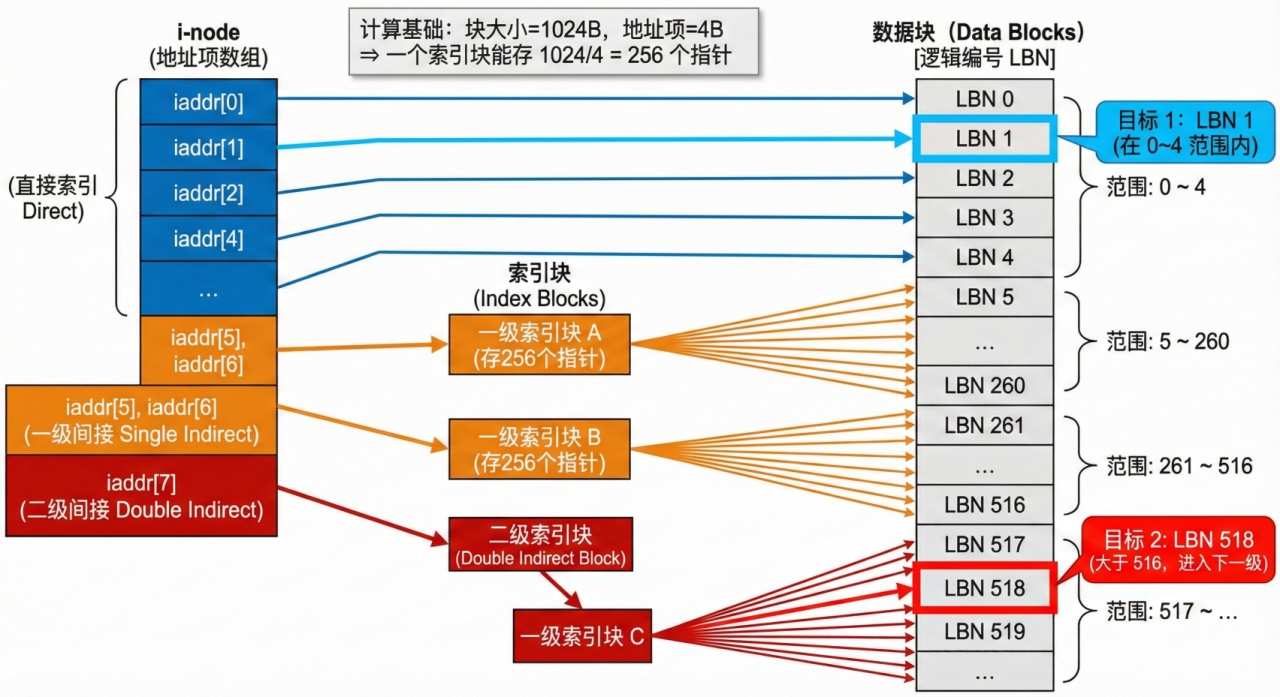

文件索引节点法

1. 计算核心参数（"一把钥匙开多少锁"）

这是所有计算的基础。

• 磁盘块大小：1KB = 1024 字节。

• 地址项大小：4 字节。

• 一个索引块能存多少地址 ：1024÷4=256 个。

  • 理解： 当我们要用"间接索引"时，系统会拿出一个空的磁盘块专门存地址。这个块能存 256 个指向数据块的指针。

2. 划分各个地址项的"势力范围"

数据块是从 0 开始编号的。我们来看看这 8 个地址项（iaddr[0]~iaddr[7]）分别管到哪里：

1. 直接地址索引（iaddr[0] ~ iaddr[4]）

• 数量：共 5 个地址项。

• 负责范围 ：逻辑块号 0 ~ 4（共 5 个块）。

• 结论 ：如果要找 逻辑块号 1 ，它就在这个范围内。所以第 1 个空填：直接地址索引。

2. 一级间接地址索引（iaddr[5]、iaddr[6]）

• 原理：这两项不直接存数据，而是指向两个"索引块"。

• iaddr[5] 能管多少？ 256 个块。

  • 接在直接索引后面，范围是：5∼(5+256−1)=5∼260

• iaddr[6] 能管多少？ 又是一个 256 个块。

  • 接在 iaddr[5] 后面，范围是：261∼(261+256−1)=261∼516

• 累计范围 ：目前 0~6 号地址项总共管到了 516 号逻辑块。

3. 更高级别的索引（iaddr[7]）

• 现状 ：我们要找的是 逻辑块号 518。

• 比对：518 已经超过了前面一级间接索引管辖的最大范围（516）。

• 结论 ：518 必须存放在下一级地址项，即 iaddr[7] 中。

3. 做题套路总结

1. 算出 块大小 / 地址大小（通常是 256 或 128）。

2. 列出直接索引能到多少（比如 0-4）。

3. 一级索引就是在直接索引的基础上加 256（或 256 的倍数）。

4. 如果题目问的块号大于 一级索引的最大值，不用犹豫，直接选二级间接。
