一、OpenPLC与RK3576的协同优势
-
软硬件架构匹配

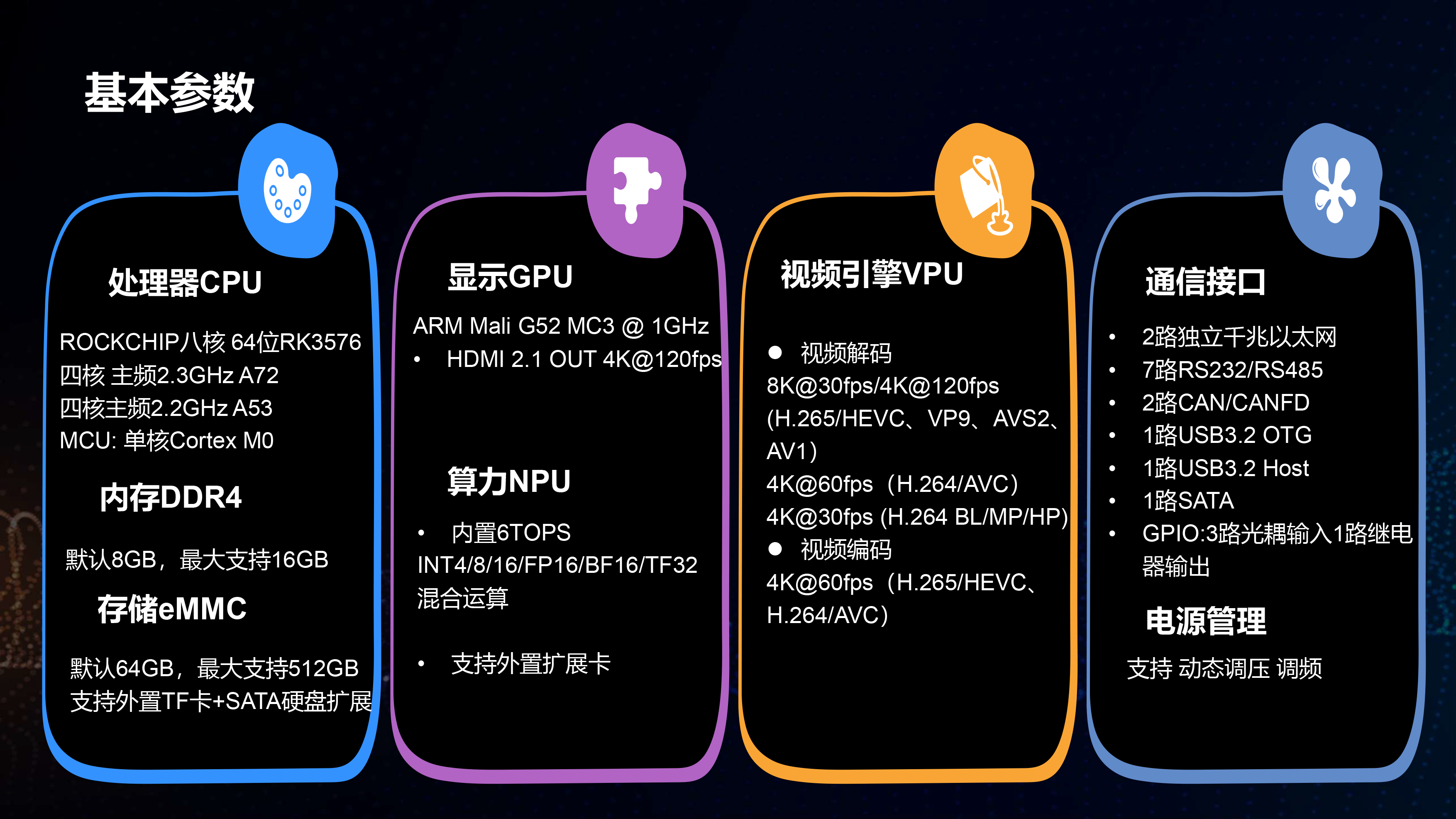

RK3578采用八核异构设计（4×A72+4×A53+Cortex-M0），其中Cortex-M0协处理器（400MHz）专为实时控制任务优化，完美契合OpenPLC对硬实时响应的要求。A72核心运行Linux系统部署OpenPLC Runtime，M0核直接处理I/O信号，实现μs级响应。
-
工业接口原生支持

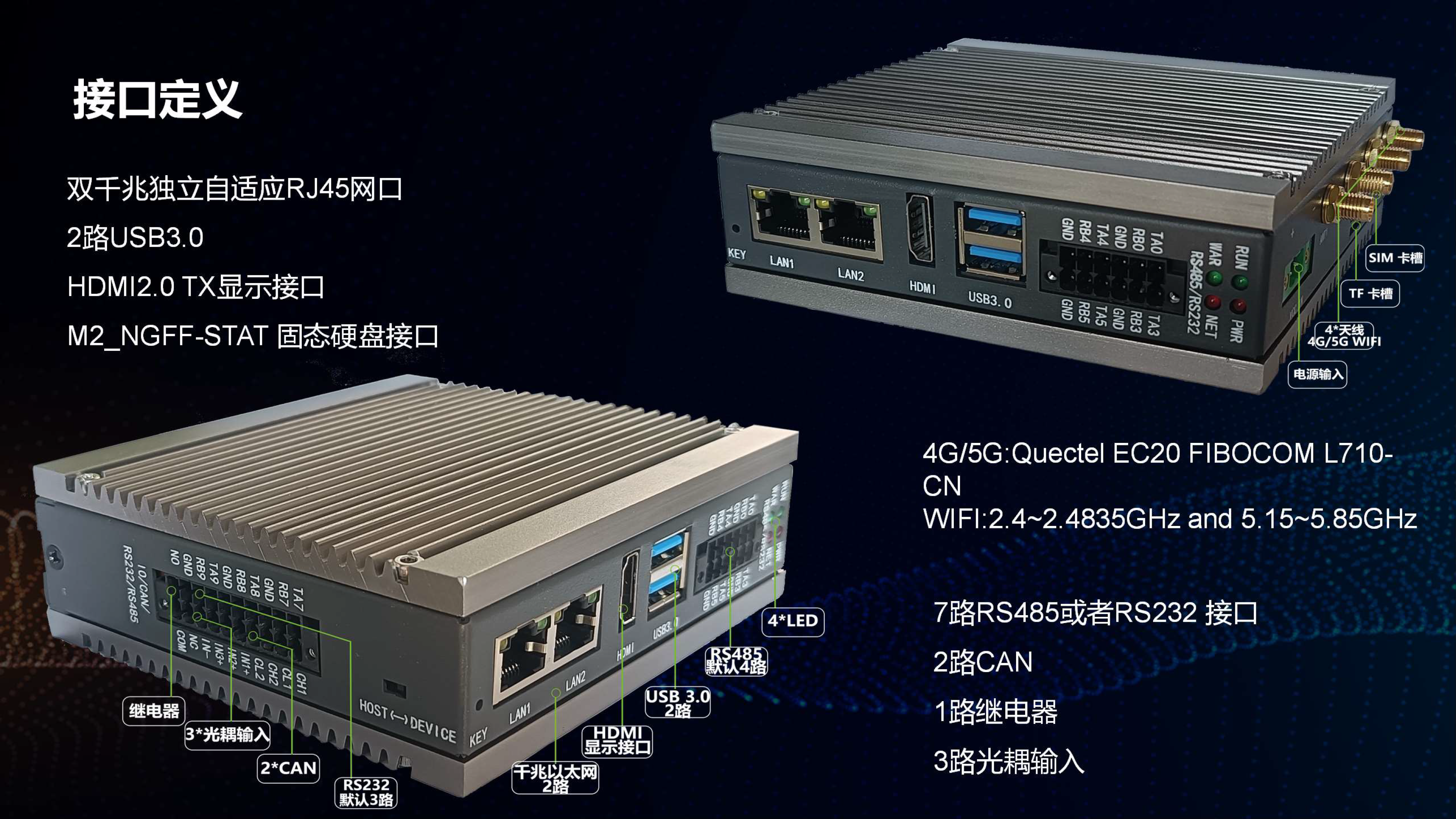

G8701提供7路RS232/RS485、2路CAN/CANFD、3路光耦输入及继电器输出，无需扩展模块即可直接连接传感器、执行器、变频器等工业设备，大幅简化布线复杂度。
-
低功耗高可靠性

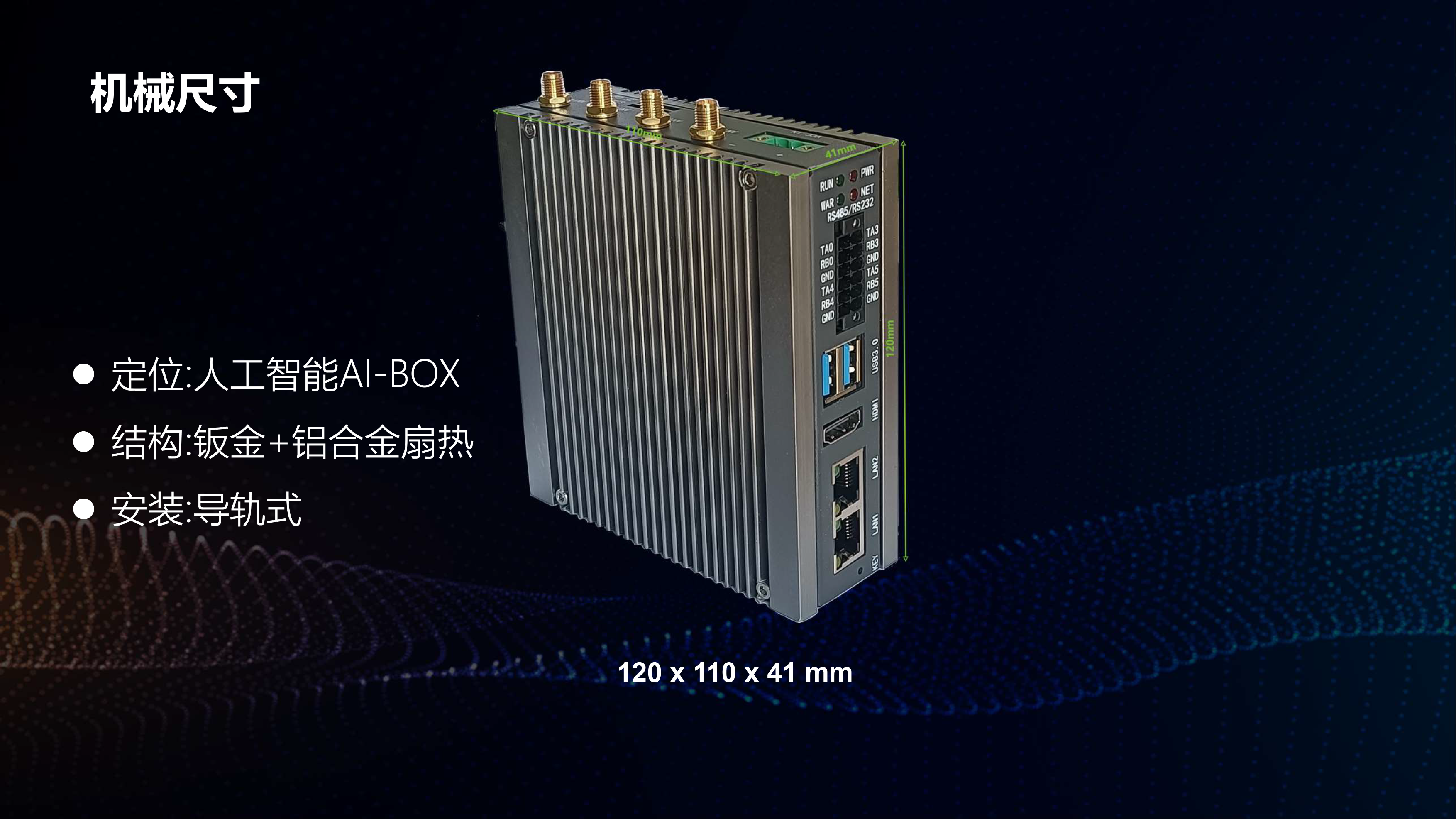

8nm工艺使典型负载功耗仅2.55W，无风扇散热设计（配置80×40mm散热片）满足工业现场-40℃~85℃宽温工作要求，保障PLC系统连续稳定运行。
二、典型应用案例
案例1：智能产线控制系统
-
需求：汽车零部件生产线需实现多轴运动控制+视觉质检联动。
-
方案：
-
OpenPLC角色：通过IEC 61131-3标准编程（梯形图+结构化文本）控制气缸、伺服电机等执行机构，周期扫描时间≤10ms。
-
RK3576扩展能力：
-
NPU并行运行YOLOv5模型，对产品进行实时缺陷检测（通过MIPI-CSI接入工业相机）；
-
CAN FD总线与伺服驱动器通信，传输运动指令；
-
通过Docker容器隔离PLC控制程序与AI算法，避免相互干扰。
-
-
-
成效：故障诊断响应速度提升50%，产线OEE（设备综合效率）提高至90%。
案例2：智慧水务泵站监控
-
需求：分布式水泵站需实现远程启停、压力调节与故障预警。
-
方案：
-
控制层：OpenPLC通过RS485采集压力/流量传感器数据，控制水泵变频器，支持Modbus RTU协议。
-
边缘计算层：RK3576的A53核心运行轻量数据库存储历史数据，A72核心通过4G/5G模块（支持NSA/SA模式）上传数据至云平台。
-
安全机制：GPIO光耦输入接口检测电气隔离信号，继电器输出驱动告警电路，防止水锤效应。
-
-
成效：能耗降低15%，设备异常识别准确率≥99%。
三、开发部署实践
-
环境配置
-

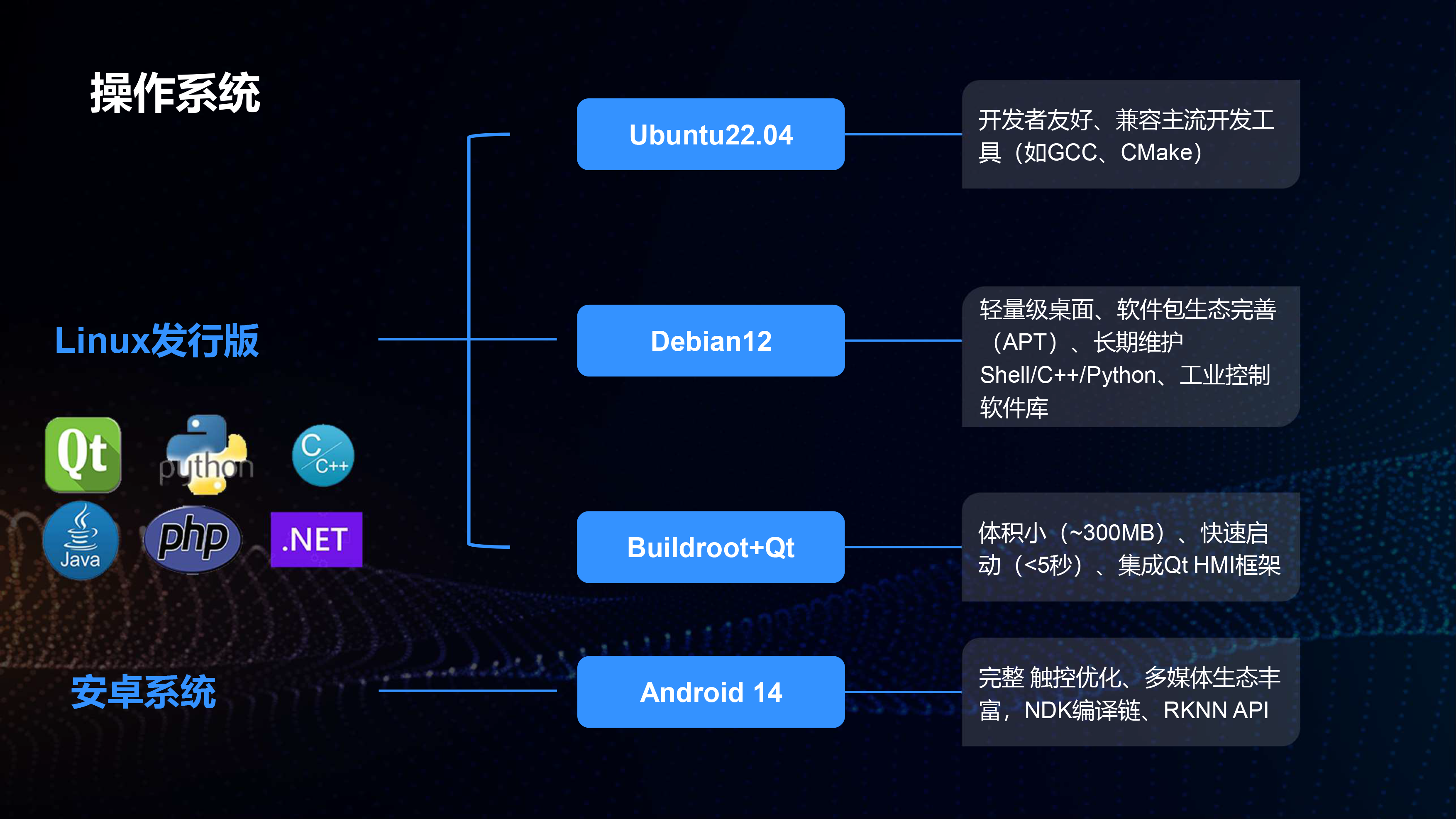

基于G8701预装Linux系统，通过Docker部署OpenPLC Editor与Runtime容器，支持在线编程与调试。
-
利用RK3576的GPU（Mali-G52）渲染WebVIS界面，实现HMI远程监控。
-
-
实时性优化
-
将OpenPLC的I/O驱动任务绑定至Cortex-M0核，确保关键控制指令不受Linux系统调度延迟影响。
-
通过NPU加速算法预处理（如传感器数据滤波），减少PLC主循环负载。
-
-
扩展功能
-
结合SATA接口扩展存储，记录设备运行日志与工艺参数，支持本地数据分析。
-
通过Wi-Fi 6（802.11ax）实现移动终端无线调试，适应复杂工业现场布线限制。
-
四、总结
