图像形态学+边缘检测及CNN关联

引言：今天的学习围绕"图像特征提取"展开，从传统的图像形态学操作，到精准的Sobel边缘检测，再到深度学习中CNN的核心逻辑，我们一步步揭开了计算机"看懂"图像的底层原理。传统算法是深度学习的基础，而深度学习是传统算法的进阶------比如CNN的浅层，本质就是在做类似传统算法的简单特征提取。这篇文章将完整梳理今天的讨论内容，包含所有核心知识点和可直接运行的代码，帮你建立从传统到深度学习的完整知识链路。

一、基础铺垫：图像形态学操作（腐蚀/膨胀/开运算等）

图像形态学是基于图像形状的基础处理技术，核心是通过"结构元件（Kernel）"对图像进行操作，提取图像的轮廓、平滑噪声、修复缺陷等。常见操作包括腐蚀、膨胀、开运算、闭运算、梯度运算、顶帽和黑帽，这些操作都是后续复杂特征提取的基础。

1. 核心形态学操作原理

腐蚀：收缩图像中的亮区域，消除小的亮噪点。函数：cv2.erode(src, kernel, iterations)，迭代次数越多，腐蚀效果越明显。
膨胀：扩张图像中的亮区域，填补小的暗孔洞。函数：cv2.dilate(src, kernel, iterations)，与腐蚀是互补操作。
开运算 ：先腐蚀后膨胀，作用是平滑轮廓、断开窄狭颈、消除细突出物（适合去噪）。函数：cv2.morphologyEx(src, cv2.MORPH_OPEN, kernel)。
闭运算 ：先膨胀后腐蚀，作用是弥合窄间断、消除小孔洞、填补轮廓断裂（适合修复缺陷）。函数：cv2.morphologyEx(src, cv2.MORPH_CLOSE, kernel)。
梯度运算 ：膨胀结果 - 腐蚀结果，突出图像强度变化剧烈的区域（即边缘）。函数：cv2.morphologyEx(src, cv2.MORPH_GRADIENT, kernel)。
顶帽/黑帽 ：顶帽=原始图像-开运算结果（提取亮细节）；黑帽=闭运算结果-原始图像（提取暗细节）。函数分别对应cv2.MORPH_TOPHAT和cv2.MORPH_BLACKHAT。

2. 完整可运行代码

python 复制代码

#---------图像形态学---------
# 1、图像腐蚀，函数为：
# cv2.erode(src, kernel, dst, anchor, iterations, borderType, borderValue)
# src: 输入的图像
# kernel: 用于腐蚀的结构元件，其形状和大小直接影响腐蚀的效果
# dst: 与src相同大小和类型的输出图像
# iterations: 腐蚀操作的迭代次数，默认为1；次数越多，腐蚀效果越明显

# 2、图像膨胀，函数为：
# cv2.dilate(img, kernel, iterations)
# 参数含义：
# img - 目标图片
# kernel - 进行操作的内核，默认为3×3的矩阵
# iterations - 膨胀次数，默认为1

# 3、开运算
# 开运算：先腐蚀后膨胀。作用：平滑物体的轮廓、断开较窄的狭颈并消除细的突出物。

# 闭运算：先膨胀后腐蚀。作用：弥合较窄的间断和细长的沟壑，消除小的孔洞，填补轮廓线中的断裂。


import numpy as np
import cv2


# 仅补充必要的导入（唯一修复：让代码能运行）
import cv2
import numpy as np

# # 1、图像腐蚀
# sun =  cv2.imread("taiyang.png")
# cv2.imshow('src', sun)
# cv2.waitKey(0)
# i=5
# erosion_={}
# while i<100:
#     i+=10
#     kernel = np.ones((i, i), np.uint8)
#
#     erosion_[i] = cv2.erode(sun, kernel, iterations=2)
#     cv2.imshow(f'erosion_{i}', erosion_[i])
#     cv2.waitKey(0)






# # 2、图像膨胀
# wenzi =  cv2.imread('wenzi.png')
# cv2.imshow('src1', wenzi)
# cv2.waitKey(0)
# kernel = np.ones((4, 2), np.uint8)
# wenzi_new = cv2.dilate(wenzi, kernel, iterations=2)
# cv2.imshow('wenzi_new', wenzi_new)
# cv2.waitKey(0)
#
# # 3、开运算（先腐蚀后膨胀）
# zhiwen =  cv2.imread('zhiwen(zaosheng).png')
# cv2.imshow('src2', zhiwen)
# cv2.waitKey(0)
# kernel = np.ones((2, 6), np.uint8)
# zhiwen_new = cv2.morphologyEx(zhiwen, cv2.MORPH_OPEN, kernel)
# cv2.imshow('zhiwen_new', zhiwen_new)
# cv2.waitKey(0)
#
# # 4、闭运算（先膨胀后腐蚀）
# zhiwen_duan =  cv2.imread('zhiwen_duan.png')
# cv2.imshow('src3', zhiwen_duan)
# cv2.waitKey(0)
# kernel = np.ones((4, 7), np.uint8)
# zhiwen_new1 = cv2.morphologyEx(zhiwen_duan, cv2.MORPH_CLOSE, kernel)
# cv2.imshow('zhiwen_new1', zhiwen_new1)
# cv2.waitKey(0)
#
# # 释放所有窗口资源
# cv2.destroyAllWindows()

# 4、梯度运算: 膨胀-腐蚀    作用:突出显示图像中强度变化剧烈的地方
wenzi = cv2.imread('wenzi.png')
cv2.imshow( 'wenzi',wenzi)
cv2.waitKey(0)

kernel = np.ones( (2,2),np.uint8)  #设置kenenel大小
# 膨胀
pz_wenzi=cv2.dilate(wenzi,kernel,iterations=1)
cv2.imshow( 'pz_wenzi',pz_wenzi)
cv2.waitKey(0)

#腐蚀
fs_wenzi=cv2.erode(wenzi,kernel,iterations=1)
cv2.imshow( 'fs_wenzi',fs_wenzi)
cv2.waitKey(0)

# 膨胀-腐蚀
bianyuan = cv2.morphologyEx(wenzi,cv2.MORPH_GRADIENT,kernel)
cv2.imshow( 'bianyuan',bianyuan)
cv2.waitKey(0)



# 5、顶帽和黑帽
# 顶帽 = 原始图像 - 开运算结果(先腐蚀后膨胀)    用于提取比周围区域亮的细节。
# 黑帽 = 闭运算(先膨胀后腐蚀) - 原始图像        用于提取比周围区域暗的细节。
sun = cv2.imread('taiyang.png')
cv2.imshow( 'sun_yuantu',sun)
cv2.waitKey(0)

kernel = np.ones( (2,2),np.uint8)  #设置kenenel大小
#开运算
open_sun=cv2.morphologyEx(sun,cv2.MORPH_OPEN,kernel)
cv2.imshow( 'open_sun',open_sun)
cv2.waitKey(0)

#顶帽
tophat = cv2.morphologyEx(sun,cv2.MORPH_TOPHAT,kernel)
cv2.imshow( 'TOPHAT',tophat)
cv2.waitKey(0)

#闭运算
close_sun=cv2.morphologyEx(sun,cv2.MORPH_CLOSE,kernel)
cv2.imshow( 'close_sun',close_sun)
cv2.waitKey(0)

#黑帽
blackhat = cv2.morphologyEx(sun,cv2.MORPH_BLACKHAT,kernel)
cv2.imshow( 'BLACKHAT',blackhat)
cv2.waitKey(0)
cv2.destroyAllWindows()

复制代码

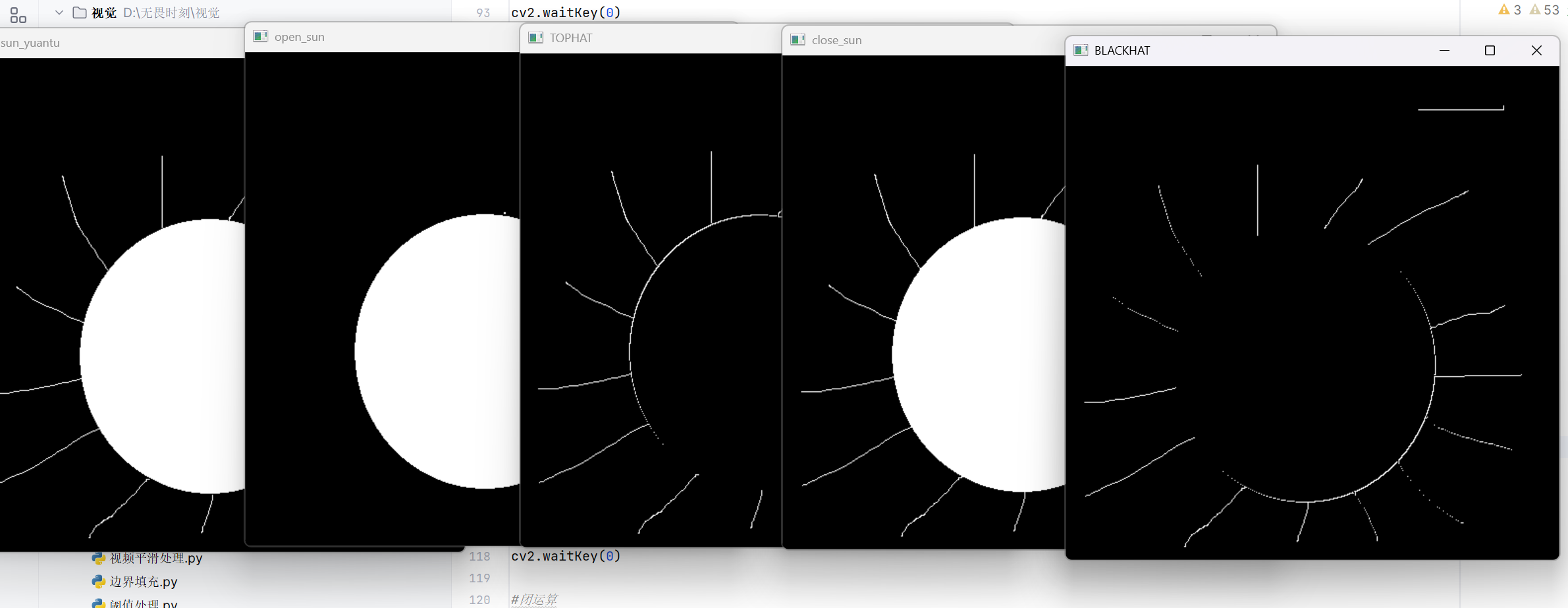

运行结果：

二、进阶提取：Sobel算子实现精准边缘检测

形态学的梯度运算能提取边缘，但精度有限。Sobel算子是更常用的边缘检测工具，核心是通过卷积计算图像像素的梯度，梯度越大，边缘越明显。它能分别检测X（垂直）和Y（水平）方向的边缘，是后续深度学习特征提取的"传统原型"。

1. Sobel算子核心知识点

（1）核心函数与参数

函数：cv2.Sobel(src, ddepth, dx, dy, ksize)

src：输入图像（建议灰度图，减少计算量）。
ddepth：输出图像深度（关键坑点！）：
- 原图像默认是uint8（0-255），梯度计算会产生负数（如右边缘、下边缘）。
- 若设ddepth=-1（与原图像同深度），负数会被截断为0，丢失一半边缘。
- 正确做法：设ddepth=cv2.CV_64F（保存负数），再用cv2.convertScaleAbs()转绝对值，恢复完整边缘。
dx/dy：梯度方向，dx=1, dy=0检测垂直边缘，dx=0, dy=1检测水平边缘（不建议同时设为1，效果差）。
ksize：算子核大小，必须是1、3、5、7，默认3。

（2）正确组合X/Y方向边缘

不建议直接设dx=1, dy=1（边缘模糊），应分别计算X/Y方向边缘后，用cv2.addWeighted()加权融合（等权重融合效果最佳）。

2. 完整可运行代码（含错误示范与正确实现）

python 复制代码

#''''''---------边缘检测---------''''''
# sobel算子
# cv2.Sobel(src, ddepth, dx, dy[, ksize[, scale[, delta[, borderType]]]])
# 参数:
# src: 输入图像
# ddepth: 输出图像的深度（可以理解为数据类型），-1表示与原图像相同的深度
# dx, dy: 当组合为dx=1,dy=0时求x方向的一阶导数，当组合为dx=0,dy=1时求y方向的一阶导数（如果同时为1，通常效果不佳）
# ksize:（可选参数）Sobel算子的大小，必须是1,3,5或者7，默认为3。

# 读取原始图像
import cv2
yuan = cv2.imread('img_3.png')
# 显示原始图像
cv2.imshow('yuan',yuan)
cv2.waitKey(0)

# ## x方向上的边缘
# 计算x方向Sobel边缘（使用原图像深度）
yuan_x = cv2.Sobel(yuan,-1,dx=1,dy=0)
# 显示x方向边缘
cv2.imshow('yuan_x', yuan_x)
cv2.waitKey(0)

# x方向上的边缘,包括负数信息（右端），但显示不出来，因为范围是(0~255)
# 计算x方向Sobel边缘（指定深度为float64，可保存负数）
yuan_x_64 = cv2.Sobel(yuan,cv2.CV_64F,dx=1,dy=0)#默认uint8改为float64，可保存负数
# 显示含负数的x方向边缘（此时显示异常，因为超出0-255范围）
cv2.imshow('yuan_x_64', yuan_x_64)
cv2.waitKey(0)

# ## x方向上的边缘,包括负数信息,进行取绝对值的操作，右端的负值信息就可以显示出来了
# 将含负数的边缘结果转为绝对值（负数转正数）
yuan_x_full = cv2.convertScaleAbs(yuan_x_64)#转换为绝对值，负数转换为正数
# 显示处理后的x方向完整边缘
cv2.imshow('yuan_x_full', yuan_x_full)
cv2.waitKey(0)

# ## y方向上的边缘
# 计算y方向Sobel边缘（使用原图像深度）
yuan_y = cv2.Sobel(yuan,-1,dx=0,dy=1)
# 显示y方向边缘
cv2.imshow('yuan_y', yuan_y)
cv2.waitKey(0)

# y方向上的边缘,包括负数信息（下端），但显示不出来，因为范围是(0~255)
# 计算y方向Sobel边缘（指定深度为float64，可保存负数）
yuan_y_64 = cv2.Sobel(yuan,cv2.CV_64F,dx=0,dy=1)#默认int8改为float64，可保存负数
# 将含负数的y方向边缘结果转为绝对值
yuan_y_full = cv2.convertScaleAbs(yuan_y_64)#转换为绝对值，负数转换为正数
# 显示处理后的y方向完整边缘
cv2.imshow('yuan_y_full', yuan_y_full)
cv2.waitKey(0)

# ##如果同时使用x，y方向的结果如何呢？（不建议使用！）
# 同时计算x、y方向Sobel边缘（不建议的方式）
yuan_xy = cv2.Sobel(yuan,-1,dx=1,dy=1)
# 显示同时计算的边缘结果
cv2.imshow('yuan_xy', yuan_xy)
cv2.waitKey(0)

# ##使用图像加权运算组合x和y方向的2个边缘。
# 加权融合x、y方向的完整边缘（权重均为1，gamma为0）
yuan_xy_full = cv2.addWeighted(yuan_x_full, 1,yuan_y_full, 1,0)
# 显示融合后的完整边缘
cv2.imshow('yuan_xy_full', yuan_xy_full)
cv2.waitKey(0)

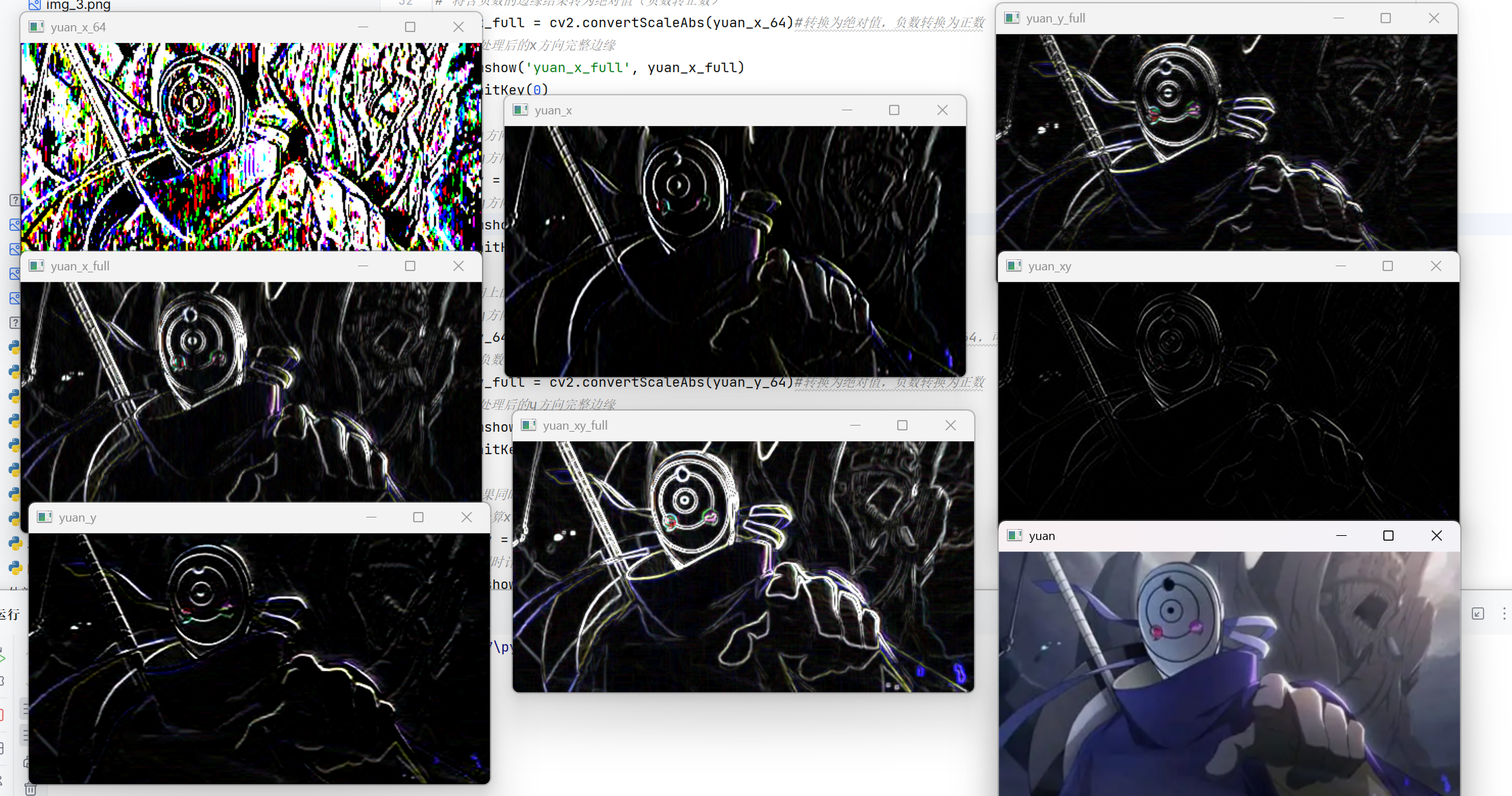

运行结果：

三、核心关联：Sobel算子与CNN浅层的本质相通

学习完传统边缘检测后，我们很容易发现：Sobel算子的核心逻辑，和深度学习中CNN（卷积神经网络）浅层卷积层的作用高度一致。理解这层关联，就能彻底搞懂CNN"自动提取特征"的本质------它不是凭空创造的，而是传统算法的"数据驱动进阶版"。

1. 核心相通点：都是"卷积运算提取局部特征"

不管是Sobel算子还是CNN卷积层，核心操作都是卷积：用一个小的"核（Kernel）"在图像上滑动，通过"逐元素相乘再求和"提取局部特征。

Sobel算子：人工设计的"固定权重核"，专门提取边缘（比如X方向核为[[-1,0,1],[-2,0,2],[-1,0,1]]），权重固定不变，对所有图像都用同一套逻辑。
CNN浅层卷积层：数据驱动的"可学习权重核"，通过训练数据和反向传播学习最优权重。训练后会发现，这些核的权重分布和Sobel等传统算子高度相似，专门提取边缘、线条等简单特征。

2. 关键区别：固定核 vs 可学习核

对比维度	Sobel算子	CNN浅层卷积层
权重来源	人工设计，固定不变	数据驱动，训练学习
特征多样性	仅能提取边缘（X/Y方向）	可学习边缘、斜线、纹理等多种简单特征
自适应能力	泛化性差，对所有图像同套逻辑	泛化性强，针对具体任务学最优权重
后续处理	需手动设计后续逻辑	搭配ReLU激活、池化层，增强特征表达

四、总结：图像特征提取的演化逻辑

今天的学习从传统算法到深度学习，梳理出了图像特征提取的完整演化脉络：

基础层（形态学）：通过腐蚀、膨胀等简单操作，完成图像的初步预处理（去噪、修复），提取最基础的轮廓特征，为后续精准提取打基础。

进阶层（Sobel边缘检测）：通过人工设计的卷积核，实现更精准的边缘提取，解决形态学梯度运算精度不足的问题，是传统特征提取的核心工具。

深度学习层（CNN）：将传统算法的"人工设计核"升级为"数据驱动可学习核"，浅层提取类似Sobel的简单特征，中层组合成复杂特征（如部件），深层形成完整物体特征，实现端到端的自动特征提取。

核心结论：深度学习不是"黑箱魔法"，而是传统算法的合理演化。理解Sobel与CNN的关联，就能跳出"死记知识点"的误区，真正掌握图像特征提取的本质。

小思考：如果用今天学的形态学开运算+Sobel边缘检测，处理一张带噪声的工业零件图像，能达到什么效果？欢迎在评论区交流实践心得～
