【节点】[Boolean节点]原理解析与实际应用

【Unity Shader Graph 使用与特效实现】专栏-直达

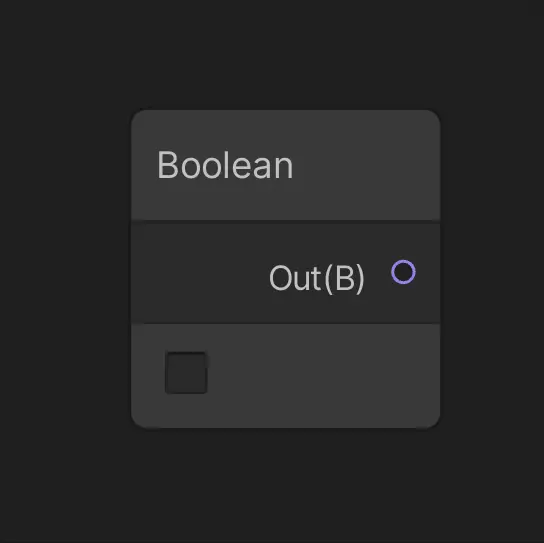

Boolean节点概述

Boolean节点是Unity Shader Graph中用于处理布尔逻辑的基础节点之一。在Shader Graph中，布尔值虽然表面上表示真/假逻辑，但在底层实现上实际上被处理为浮点数值0或1。这种设计使得布尔值能够无缝集成到着色器的数学运算中，同时保持逻辑判断的功能。

Boolean节点的主要作用是定义一个常量布尔值，这个值可以在着色器图中用于条件判断、开关控制以及各种逻辑运算。与Shaderlab中的Toggle属性类似，Boolean节点提供了一种在着色器中控制功能开关的机制。

Boolean节点的核心特性

Boolean节点在Shader Graph中具有几个重要的技术特性：

数据类型转换特性

布尔值在着色器内部实际上被存储为浮点数
真值(true)对应浮点数值1
假值(false)对应浮点数值0
这种设计使得布尔值可以直接参与数学运算

属性转换功能

通过节点的上下文菜单可以将Boolean节点转换为属性
转换为属性后可以在材质面板中直接控制
提供了材质级别的参数化控制能力

逻辑运算兼容性

可以与其他逻辑节点配合使用
能够作为条件输入提供给Branch等节点
支持布尔代数运算

Boolean节点的端口配置

Boolean节点的端口配置相对简单但功能明确：

输出端口(Out)

方向：输出
类型：布尔值(Boolean)
绑定：无
描述：输出布尔值，实际为0或1的浮点数

端口的使用注意事项

输出值可以直接连接到其他节点的布尔输入
也可以连接到浮点输入，此时会自动进行类型转换
在连接到条件判断节点时，非零值通常被视为真

Boolean节点的控件操作

Boolean节点提供了一个简单的开关控件：

开关控件

类型：切换开关
选项：开(True)/关(False)
描述：定义节点的输出值

控件操作方式

点击开关图标可以在true和false状态间切换
开关状态实时反映在节点预览中
控件状态决定了节点的输出值

生成的代码示例

在生成的着色器代码中，Boolean节点会产生相应的常量定义：

基础布尔值定义

ini 复制代码

HLSL

float _Boolean = 1;

转换为属性后的代码

scss 复制代码

HLSL

[Toggle]_Boolean("Boolean", Float) = 0
float _Boolean;

代码生成的特点

当作为常量时，直接生成浮点数定义
当作为属性时，会添加Toggle属性标记
在着色器代码中统一使用浮点数表示

Boolean节点的创建方法

在Shader Graph中创建Boolean节点有多种方式：

通过创建节点菜单

在Shader Graph窗口中右键点击
选择Create Node打开节点创建菜单
在Utility/Logic类别中找到Boolean节点
或者直接搜索"Boolean"

通过快捷搜索

在Shader Graph中按空格键
输入"Boolean"快速搜索并创建
这是最高效的创建方式

通过属性转换

先创建其他类型的节点
通过右键菜单转换为Boolean类型
这种方法在重构着色器图时很有用

Boolean节点的基本用法

Boolean节点在Shader Graph中有多种基本应用场景：

作为常量开关

直接控制某些效果的开启和关闭
作为静态配置参数使用
在着色器开发阶段快速测试功能

示例：控制颜色叠加

ini 复制代码

HLSL

// 使用Boolean控制是否添加红色色调
float3 finalColor = baseColor;
if (_AddRedTint > 0.5) {
    finalColor = lerp(finalColor, float3(1, 0, 0), 0.3);
}

作为逻辑运算的输入

提供给Branch节点进行条件判断
作为比较运算的参考值
在复杂的逻辑网络中作为输入信号

示例：条件选择材质

scss 复制代码

HLSL

// 根据Boolean值选择不同的纹理
float4 albedo = _UseTextureA > 0.5 ? tex2D(_TextureA, uv) : tex2D(_TextureB, uv);

Boolean节点与属性的转换

将Boolean节点转换为属性是一个重要功能：

转换方法

右键点击Boolean节点
选择"Convert to Property"
节点会添加属性标识并显示属性名称

属性配置选项

可以在节点检查器中修改属性名称
设置默认值(true或false)
配置在材质面板中的显示名称

材质实例化支持

转换为属性后支持材质实例化
每个材质实例可以有不同的Boolean值
适合制作可配置的着色器效果

Boolean节点在逻辑运算中的应用

Boolean节点是构建复杂逻辑系统的基础：

基本逻辑运算

与(AND)运算：使用Multiply节点
或(OR)运算：使用Add节点后与1比较
非(NOT)运算：使用One Minus节点

ini 复制代码

HLSL

// AND运算
float andResult = (boolA * boolB) > 0.5;

// OR运算
float orResult = (boolA + boolB) > 0.5;

// NOT运算
float notResult = 1.0 - boolA;

比较运算结合

与Comparison节点配合使用
构建复杂的条件判断逻辑
实现基于多个条件的决策系统

条件分支应用

作为Branch节点的Predicate输入
控制着色器中的执行路径
实现基于条件的材质变化

Boolean节点的数学运算特性

由于Boolean节点实际输出浮点数，因此可以直接参与数学运算：

算术运算

可以直接与浮点数相加、相减
可以参与乘除运算
在向量和矩阵运算中自动广播

插值运算

可以作为lerp函数的参数
控制两个值之间的插值权重
实现基于布尔值的平滑过渡

函数输入

可以作为各种数学函数的输入
在三角函数、指数函数中自动转换
保持数学一致性

实际应用案例

通过几个具体案例展示Boolean节点的实际应用：

案例一：动态效果开关

ini 复制代码

HLSL

// 控制泛光效果的开关
float bloomIntensity = _EnableBloom > 0.5 ? CalculateBloom() : 0.0;
finalColor += bloomIntensity;

案例二：材质混合控制

ini 复制代码

HLSL

// 根据布尔值决定混合模式
float4 materialA = SampleMaterialA(uv);
float4 materialB = SampleMaterialB(uv);
float4 finalMaterial = lerp(materialA, materialB, _UseMaterialB);

案例三：渲染特性切换

arduino 复制代码

HLSL

// 切换不同的渲染特性
#ifdef _SPECULAR_SETUP
    CalculateSpecularLighting();
#else
    if (_UseDiffuseLighting > 0.5) {
        CalculateDiffuseLighting();
    }
#endif

性能优化考虑

使用Boolean节点时需要考虑的性能因素：

编译时常量优化

当Boolean值在编译时已知时，编译器会进行优化
死代码消除：不会编译永远不会执行的分支
常量传播：在编译时传播常量值

运行时性能

简单的布尔检查开销很小
避免在片段着色器中使用复杂的布尔逻辑
考虑将昂贵的计算移到布尔条件之外

最佳实践建议

尽量使用静态布尔值而不是动态计算
将相关的布尔检查合并以减少指令数
在顶点着色器中处理布尔逻辑而不是片段着色器

高级应用技巧

Boolean节点的一些高级用法和技巧：

布尔向量运算

创建多个Boolean节点组成逻辑向量
实现复杂的多条件判断系统
使用Boolean数组管理多个开关状态

动画控制

通过脚本动态控制Boolean属性
实现基于游戏状态的着色器变化
创建交互式的材质效果

调试辅助

使用Boolean节点作为调试开关
快速启用/禁用特定的着色器功能
在开发阶段简化测试流程

常见问题与解决方案

在使用Boolean节点时可能遇到的问题：

类型不匹配错误

问题：将Boolean节点连接到不兼容的端口
解决方案：使用适当的转换节点或检查连接类型

属性同步问题

问题：材质属性与Boolean节点值不同步
解决方案：检查属性定义和默认值设置

逻辑错误诊断

问题：布尔逻辑没有按预期工作
解决方案：使用预览功能逐步调试逻辑流程

性能问题排查

问题：使用Boolean节点后性能下降
解决方案：检查布尔逻辑的复杂度和执行频率

与其他节点的配合使用

Boolean节点与其他类型节点的协同工作：

与Branch节点配合

提供条件判断的依据
控制不同计算路径的选择
实现基于条件的资源选择

与Comparison节点配合

构建复杂的比较逻辑
实现阈值检测和范围判断
创建智能的材质响应系统

与Logical节点配合

构建完整的布尔代数系统
实现复杂的逻辑决策网络
创建可配置的着色器行为
