OpenCV轮廓检测完全指南：从原理到实战

轮廓检测是计算机视觉领域的基础核心技术，它通过识别图像中连续的边界点形成的曲线，定位目标物体的外形轮廓，是实现目标识别、形状分析、尺寸测量等高级应用的前提。无论是工业场景中的零件缺陷检测，还是日常应用的数独提取、物体计数，都离不开轮廓检测的支撑。本文将基于OpenCV库，结合完整代码示例，从原理、API解析、实战步骤到进阶技巧，全方位讲解轮廓检测的实现方法。

一、核心概念：什么是轮廓？

轮廓是图像中具有相同灰度值的连续像素点构成的曲线，它能够准确描述物体的外形边界。需要注意的是：

轮廓检测的输入图像必须是二值图（像素值仅为0和255），因此需先对彩色图或灰度图进行二值化处理；
轮廓与边缘不同，边缘是单个像素点的灰度突变，而轮廓是连续的边缘点集合，更侧重物体的整体外形；
检测轮廓时，通常默认前景物体为白色（255），背景为黑色（0），若图像极性相反，需先进行反转。

二、核心API解析：从查找轮廓到绘制

OpenCV提供了完善的轮廓处理API，核心包括cv2.findContours()（查找轮廓）和cv2.drawContours()（绘制轮廓），同时配套了轮廓特征计算、轮廓近似等辅助API。

1. 查找轮廓：cv2.findContours()

该API是轮廓检测的核心，用于从二值图中提取轮廓及轮廓间的层级关系，函数定义如下：

python 复制代码

image, contours, hierarchy = cv2.findContours(img, mode, method)

参数详解

img：输入图像，必须是二值图（可通过阈值处理获得）；
mode ：轮廓检索模式，决定了轮廓的层级关系，常用4种模式对比：模式特点适用场景cv2.RETR_EXTERNAL ：仅检测最外层轮廓，忽略所有子轮廓简单物体计数、无需关注内部孔洞的场景；cv2.RETR_LIST： 检测所有轮廓，但不建立层级关系，所有轮廓同级快速轮廓提取，无需分析轮廓嵌套关系；cv2.RETR_CCOMP： 检测所有轮廓，仅建立2级层级（外轮廓为1级，内部孔洞为2级）需要区分物体轮廓与内部孔洞的场景；**cv2.RETR_TREE：**检测所有轮廓，建立完整的嵌套层级结构复杂嵌套物体分析（如嵌套矩形、多层孔洞）
method：轮廓近似方法，决定了轮廓点的存储方式：
- cv2.CHAIN_APPROX_NONE：存储轮廓上的所有连续点，精度最高但数据量最大；
- cv2.CHAIN_APPROX_SIMPLE：压缩轮廓点，仅保留拐点（如矩形仅保留4个顶点），数据量小，效率高（推荐日常使用）。

返回值详解

image：处理后的输入图像（与输入img一致，较新版本的opencv已经删除了这个返回值）；
contours：轮廓列表，每个元素是一个numpy数组，存储该轮廓的所有边界点(x,y)坐标；
hierarchy：轮廓层级结构数组，每个元素为[Next, Previous, First Child, Parent]，用于描述轮廓间的嵌套关系：
- Next：同层级的下一个轮廓索引；
- Previous：同层级的上一个轮廓索引；
- First Child：当前轮廓的第一个子轮廓索引；
- Parent：当前轮廓的父轮廓索引（无父轮廓时为-1）。

2. 绘制轮廓：cv2.drawContours()

找到轮廓后，需通过该API将轮廓可视化，便于验证结果，函数定义如下：

python 复制代码

cv2.drawContours(image, contours, contourIdx, color, thickness=None)

关键参数详解

image：绘制轮廓的目标图像（建议使用原图副本，避免修改原图）；
contours：需要绘制的轮廓列表（即findContours的返回值）；
contourIdx：指定绘制的轮廓索引（-1表示绘制所有轮廓）；
color：轮廓颜色，采用BGR格式（如(0,255,0)为绿色，(0,0,255)为红色）；
thickness：轮廓线粗细（负数表示填充轮廓内部）。

三、实战演练：完整轮廓检测流程

下面结合代码，从图像预处理到轮廓提取、特征分析、可视化，完整实现轮廓检测。本文以"手机图像"（phone.png）为例，步骤可复用于其他图像。

1. 环境准备与图像读取

首先导入OpenCV库，读取原始彩色图像。注意：若图像路径错误，会导致后续步骤失败，建议将图像放在代码同级目录。

python 复制代码

# 导入OpenCV库
import cv2

# 读取原图（彩色图）
phone = cv2.imread('phone.png')

# 校验图像是否读取成功
if phone is None:
    print("错误：无法读取图像，请检查路径是否正确！")
else:
    print("图像读取成功，尺寸：", phone.shape)

2. 图像预处理：灰度化→二值化

轮廓检测依赖二值图，因此需先将彩色图转为灰度图（单通道），再通过阈值处理生成二值图。

python 复制代码

# 2.1 彩色图转灰度图（轮廓检测无需颜色信息）
phone_gray = cv2.cvtColor(phone, cv2.COLOR_BGR2GRAY)
# 显示灰度图（验证预处理结果）
cv2.imshow('灰度图', phone_gray)
cv2.waitKey(0)  # 等待按键关闭窗口

# 2.2 灰度图转二值图（关键步骤）
# 参数：输入灰度图、阈值、最大值、二值化方式
ret, phone_binary = cv2.threshold(phone_gray, thresh=120, maxval=255, type=cv2.THRESH_BINARY)
# 显示二值图
cv2.imshow('二值图', phone_binary)
cv2.waitKey(0)

预处理说明

灰度化：将3通道彩色图转为1通道灰度图，减少计算量，同时保留亮度信息；
二值化：通过阈值120分割前景与背景（像素值>120设为255白色，≤120设为0黑色）。若阈值不合适，可调整thresh值（如100、150）优化结果。

3. 提取轮廓

使用findContours提取轮廓，这里选择RETR_TREE模式（保留完整层级）和CHAIN_APPROX_NONE模式（保留所有轮廓点），同时适配不同OpenCV版本。

python 复制代码

# 查找轮廓（适配不同OpenCV版本的通用写法）
contours = cv2.findContours(phone_binary, cv2.RETR_TREE, cv2.CHAIN_APPROX_NONE)[-2]

# 查看检测到的轮廓数量
print("检测到的轮廓总数：", len(contours))

# 可选：查看轮廓层级结构（理解轮廓嵌套关系）
# hierarchy = cv2.findContours(phone_binary, cv2.RETR_TREE, cv2.CHAIN_APPROX_NONE)[-1]
# print("轮廓层级结构：", hierarchy)

4. 轮廓可视化：绘制所有轮廓

使用drawContours绘制所有轮廓，通过副本绘制避免修改原图。

python 复制代码

# 复制原图，用于绘制轮廓
image_copy = phone.copy()

# 绘制所有轮廓：绿色（BGR：0,255,0），线宽2
cv2.drawContours(image=image_copy, contours=contours, contourIdx=-1, color=(0,255,0), thickness=2)

# 显示绘制结果
cv2.imshow('所有轮廓', image_copy)
cv2.waitKey(0)

5. 轮廓特征分析：面积、周长、筛选与排序

检测到的轮廓可能包含噪声（小轮廓），可通过轮廓面积、周长等特征筛选有效轮廓。下面实现"筛选大面积轮廓"和"绘制最大面积轮廓"。

5.1 计算轮廓面积与周长

python 复制代码

# 计算第一个轮廓的面积和周长
if len(contours) > 0:
    # 计算面积（cv2.contourArea）
    area_0 = cv2.contourArea(contours[0])
    # 计算周长（cv2.arcLength，closed=True表示轮廓封闭）
    length_0 = cv2.arcLength(contours[0], closed=True)

    print("第一个轮廓的面积：", round(area_0, 2))
    print("第一个轮廓的周长：", round(length_0, 2))

5.2 筛选面积大于10000的轮廓

python 复制代码

# 筛选面积大于10000的轮廓（阈值可根据实际图像调整）
large_contours = []
for cnt in contours:
    if cv2.contourArea(cnt) > 10000:
        large_contours.append(cnt)

print("筛选后的大轮廓数量：", len(large_contours))

# 绘制筛选后的轮廓
image_large = phone.copy()
cv2.drawContours(image_large, large_contours, -1, color=(0,255,0), thickness=3)
cv2.imshow('面积大于10000的轮廓', image_large)
cv2.waitKey(0)

5.3 绘制最大面积轮廓

通过排序找到面积最大的轮廓，可用于定位图像中的主要物体（如本例中的手机主体）。

python 复制代码

# 按轮廓面积降序排序，取第一个（最大面积）
if contours:
    max_area_cnt = sorted(contours, key=cv2.contourArea, reverse=True)[0]

    # 绘制最大面积轮廓（红色，线宽3）
    image_max = phone.copy()
    cv2.drawContours(image_max, [max_area_cnt], -1, color=(0,0,255), thickness=3)
    cv2.imshow('最大面积轮廓', image_max)
    cv2.waitKey(0)

6. 进阶：轮廓的几何特征------外接圆与外接矩形

轮廓的外接圆、外接矩形是常用几何特征，可用于物体尺寸测量、姿态估计等场景。下面以第7个轮廓（索引6）为例，计算并绘制这两个特征。

python 复制代码

# 选取第7个轮廓（索引从0开始，根据实际轮廓数量调整）
if len(contours) > 6:
    target_cnt = contours[6]

    # 6.1 绘制最小外接圆
    (x, y), r = cv2.minEnclosingCircle(target_cnt)  # 返回圆心(x,y)和半径r
    phone_circle = phone.copy()
    # 绘制圆（圆心和半径需转为整数）
    cv2.circle(phone_circle, center=(int(x), int(y)), radius=int(r), color=(0,255,0), thickness=2)
    cv2.imshow('最小外接圆', phone_circle)
    cv2.waitKey(0)

    # 6.2 绘制最小外接矩形
    x, y, w, h = cv2.boundingRect(target_cnt)  # 返回左上角坐标(x,y)和宽高(w,h)
    phone_rect = phone.copy()
    # 绘制矩形（右下角坐标为(x+w, y+h)）
    cv2.rectangle(phone_rect, pt1=(x, y), pt2=(x+w, y+h), color=(0,255,0), thickness=2)
    cv2.imshow('最小外接矩形', phone_rect)
    cv2.waitKey(0)

# 释放所有窗口资源（避免占用内存）
cv2.destroyAllWindows()

四、关键技巧：轮廓近似

当轮廓点数量过多时，会增加计算量。轮廓近似通过减少轮廓点数量，在保留物体形状的前提下简化轮廓，核心API为cv2.approxPolyDP()。

1. 轮廓近似API解析

python 复制代码

approx = cv2.approxPolyDP(curve, epsilon, closed)

curve：输入轮廓（单个轮廓，非列表）；
epsilon：近似精度，即原始轮廓与近似轮廓的最大欧式距离（越小越精确，常用轮廓周长的0.01~0.02倍）；
closed：是否封闭轮廓（True表示封闭）。

2. 实战：轮廓近似效果对比

python 复制代码

# 重新读取图像并完成预处理（复用前文步骤）
phone = cv2.imread('phone.png')
phone_gray = cv2.cvtColor(phone, cv2.COLOR_BGR2GRAY)
ret, phone_binary = cv2.threshold(phone_gray, 120, 255, cv2.THRESH_BINARY)
contours = cv2.findContours(phone_binary, cv2.RETR_TREE, cv2.CHAIN_APPROX_NONE)[-2]

# 选取第一个轮廓进行近似
if contours:
    cnt = contours[0]

    # 计算轮廓周长（用于设置epsilon）
    perimeter = cv2.arcLength(cnt, closed=True)

    # 设置近似精度（周长的0.01倍，可调整）
    epsilon = 0.01 * perimeter

    # 执行轮廓近似
    approx = cv2.approxPolyDP(cnt, epsilon, closed=True)

    # 对比近似前后的轮廓点数量
    print("原始轮廓点数量：", cnt.shape[0])
    print("近似后轮廓点数量：", approx.shape[0])

    # 可视化对比
    phone_approx = phone.copy()
    # 绘制原始轮廓（蓝色）
    cv2.drawContours(phone_approx, [cnt], -1, color=(255,0,0), thickness=2)
    # 绘制近似轮廓（红色）
    cv2.drawContours(phone_approx, [approx], -1, color=(0,0,255), thickness=2)
    cv2.imshow('轮廓近似对比（蓝：原始，红：近似）', phone_approx)
    cv2.waitKey(0)
    cv2.destroyAllWindows()

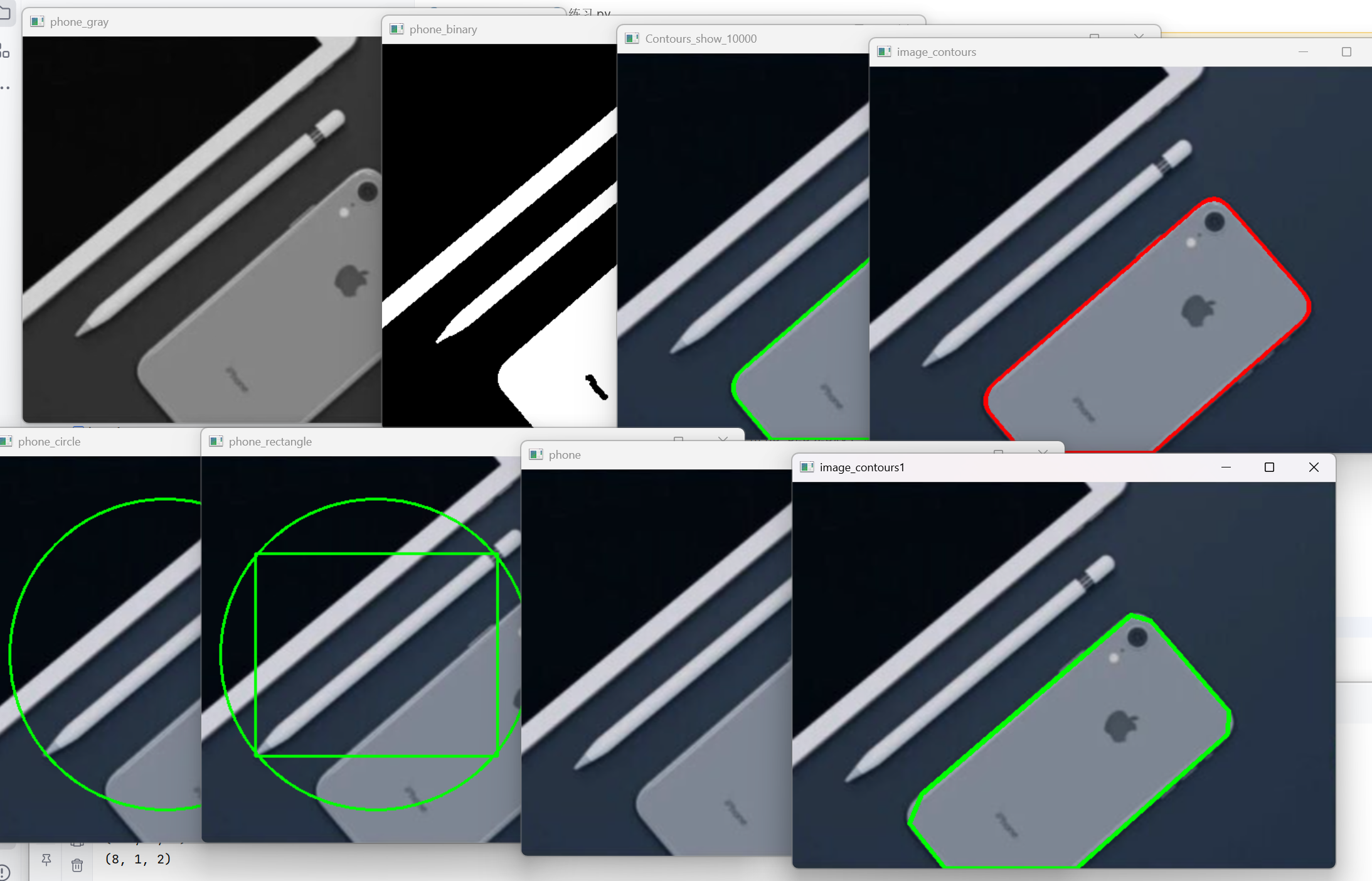

完整代码运行结果：

效果说明

近似后轮廓点数量会显著减少（如矩形从数百个点减少到4个顶点），但仍保留原始轮廓的核心形状，适合后续的形状识别（如判断是否为矩形、圆形）。

五、常见问题与避坑指南

问题1：无法检测到轮廓 ？解决：① 检查图像是否转为二值图；② 确认前景为白色、背景为黑色（若相反，用255 - binary_img反转）；③ 调整阈值参数，避免前景/背景分割不彻底。
问题2：检测到大量噪声小轮廓 ？解决：通过轮廓面积、周长筛选（如保留面积大于某个阈值的轮廓）；或在二值化前添加高斯模糊（cv2.GaussianBlur()）降噪。
问题3：OpenCV版本兼容问题 ？解决：findContours在不同版本返回值数量不同，使用通用写法contours = cv2.findContours(...)[-2]，直接获取轮廓列表。
问题4：绘制轮廓后图像不显示 ？解决：确保每个imshow()后都添加cv2.waitKey(0)（等待按键），最后用cv2.destroyAllWindows()释放窗口。

六、进阶方向

掌握基础轮廓检测后，可进一步学习：

1. 轮廓匹配：使用cv2.matchShapes()实现物体形状识别（如匹配模板轮廓）；
1. 凸包检测：通过cv2.convexHull()分析物体的凸性（如判断是否有凹陷）；
1. 亚像素轮廓检测：提升轮廓定位精度到像素级以下，适用于精密测量场景；
1. 实战应用：结合轮廓检测实现零件尺寸测量、数独网格提取、物体计数等项目。

七、总结

轮廓检测的核心流程是"预处理（灰度化→二值化）→ 提取轮廓→ 特征分析→ 可视化"，关键在于理解findContours的检索模式、近似方法，以及根据实际场景调整参数。本文代码可直接复用于大多数图像，通过筛选、近似等技巧，能快速实现目标轮廓的精准提取。

建议多尝试不同图像（如硬币、零件、手写文字），调整阈值、epsilon等参数，感受不同参数对结果的影响，逐步掌握轮廓检测的实战技巧！
