随着便携式电子设备、电动工具、蓝牙音箱等产品对电池容量和续航要求的不断提升,双节串联锂电池(标称电压7.4V,充满电压8.4V)的应用日益广泛。然而,如何从常见的5V USB或适配器电源,高效、安全、稳定地为两节串联电池充电,成为系统设计的关键挑战。本文将聚焦于5V升压8.4V2A充电芯片PW4253,并对比分析同厂家的PW4584A与PW4000芯片,为工程师提供完整的选型与设计参考。
一、 PW4253:高效率同步升压充电管理芯片
- 产品概述
PW4253是一款专为双节串联锂离子/聚合物电池设计的同步升压充电管理IC。其核心价值在于高度集成:内部集成了功率MOSFET,采用同步整流架构,仅需极少的外围元件即可构建完整的充电方案。这不仅显著缩小了PCB布板面积,也有效降低了整体BOM成本。芯片工作开关频率为750kHz,在5V输入条件下,可提供高达8.4V/2A的充电输出。 - 关键特性与优势
高效节能:同步整流技术带来高达95%的升压充电效率,减少能量损耗和发热。
智能适配:具备输入电压限制与自适应充电电流调节功能,可自动匹配适配器的带载能力,防止因充电电流过大而拉垮(拉挂)适配器输出。
灵活配置:充电恒流值可通过外接电阻(RADJ)精确调整,满足不同电池容量和充电速度需求。
全面保护:集成完善的NTC(负温度系数热敏电阻)接口,支持电池温度监控与保护;具备电池防倒灌(Backfill)功能,静态功耗极低。
高可靠性:充电电压精度达±1%,内置输入过压/欠压保护、芯片过温保护,ESD(静电放电)防护等级达4KV HBM(人体模型)。
简洁设计:采用SOP8-EP封装,底部带散热焊盘,便于散热和焊接。

- 典型应用与设计要点

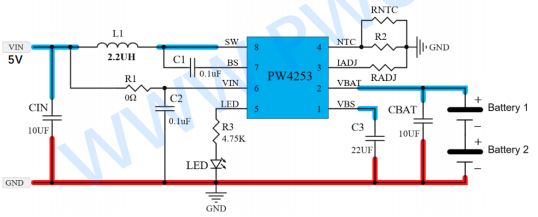

PW4253的典型应用电路极为简洁。核心外围元件包括输入/输出电容、功率电感以及用于设置电流的电阻。其IADJ引脚内置2.6KΩ电阻,悬空时默认充电电流为1.14A。如需更大电流,可外接电阻RADJ,阻值与目标恒流值(ICC)的关系为:RADJ (KΩ) = 3/(ICC - 1.14)。例如,欲设定ICC为2A,则RADJ约为3.49KΩ。
NTC引脚若不使用,需通过一个51KΩ电阻接地。为优化EMC(电磁兼容)性能,建议精细规划PCB布局,功率回路(VIN, SW, VBS, BAT)走线短而粗,必要时可在LX节点增加RC吸收电路或使用磁珠。
二、 PW4584A:异步升压充电控制器 - 产品定位与差异

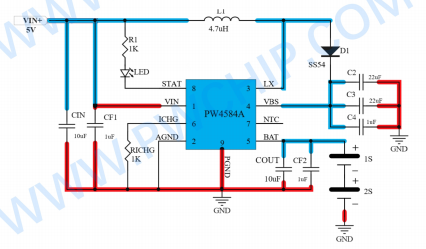

PW4584A同样是一款面向两节锂电池的升压充电芯片,但采用异步升压架构(即外部需搭配肖特基二极管)。其输入电压范围更宽(3.6V-6V),开关频率为500kHz,典型转换效率约为90%。 - 主要特点
成本优化:异步架构有助于在特定成本区间内提供解决方案。
自适应输入:能自动识别并适配5V/1A, 2A, 3A等不同规格的适配器。
功能复用:NTC引脚可复用作使能(EN)控制,增加设计灵活性。
封装:同样采用SOP8-EP封装。
3.设计考量
由于其异步架构,需要选择合适的外部肖特基二极管以降低导通损耗。PCB布局对噪声和EMI影响更为敏感,需严格按照数据手册建议,确保功率环路面积最小化,并确保芯片底部散热焊盘良好接地。

三、 PW4000:宽输入升降压多串电池充电器 - 产品概述

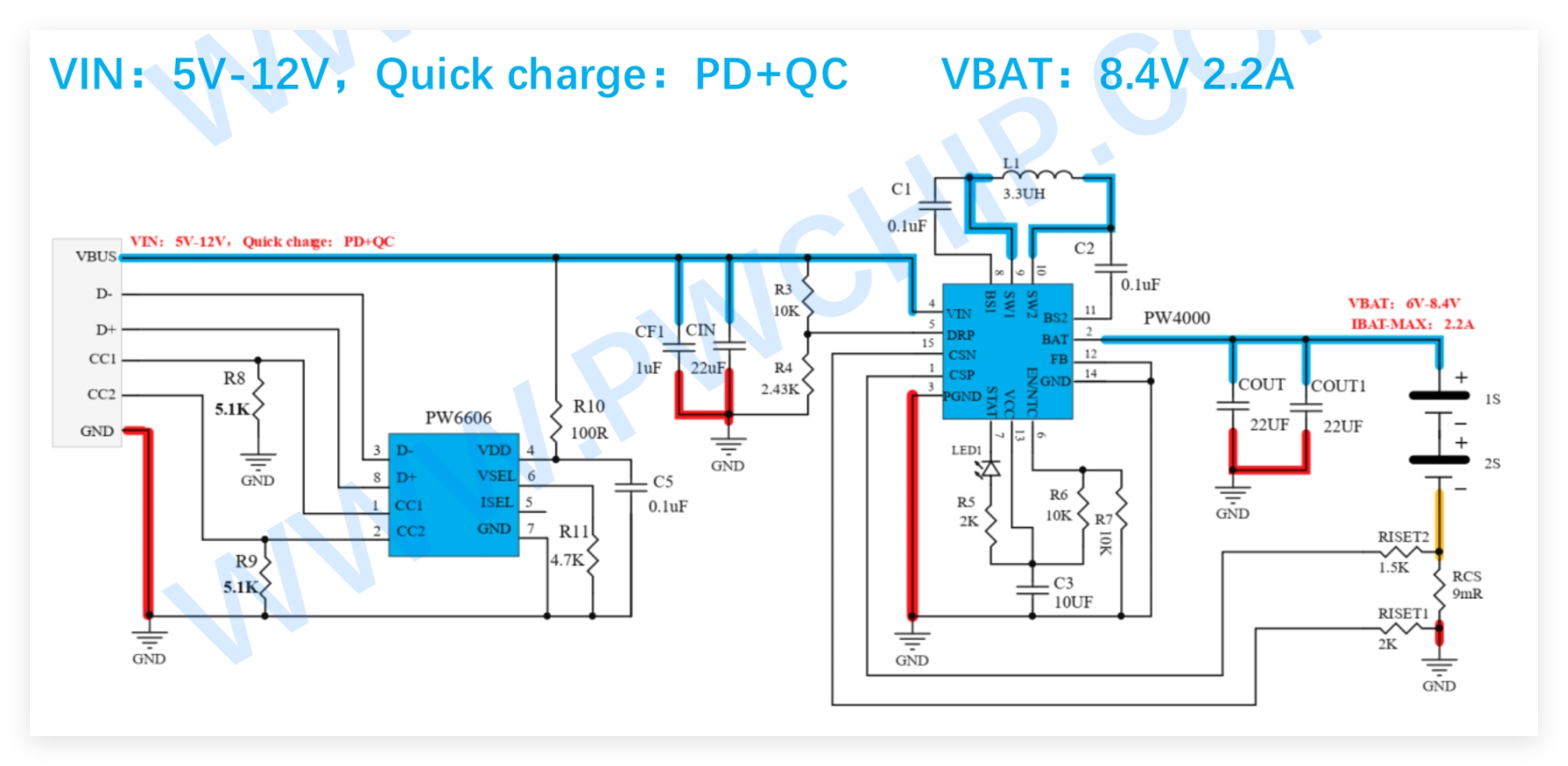

PW4000是一款功能更为强大的降压-升压(Buck-Boost) 充电器IC,适用于输入电压(4.2V-20V)可能高于、等于或低于电池电压的复杂场景。它支持1至4节电池串联充电,最大充电电流可达3A,并兼容QC/PD等快充协议。 - 核心优势
拓扑灵活:采用单电感Buck-Boost拓扑,可在输入电压宽范围变化时无缝切换升降压模式,持续高效充电。
高集成度:集成所有功率开关管,支持外部电阻编程充电电压与电流。
快充就绪:专门针对5V-12V PD/QC快充输入优化,适合高端便携设备。
封装:采用QFN3x4-15L小型化封装。
3.应用场景
PW4000适用于输入电源规格多样、且电池组串联数量可能变化的设备,如高端蓝牙音箱、便携式储能设备、以及对充电速率和电源兼容性有高要求的智能硬件。

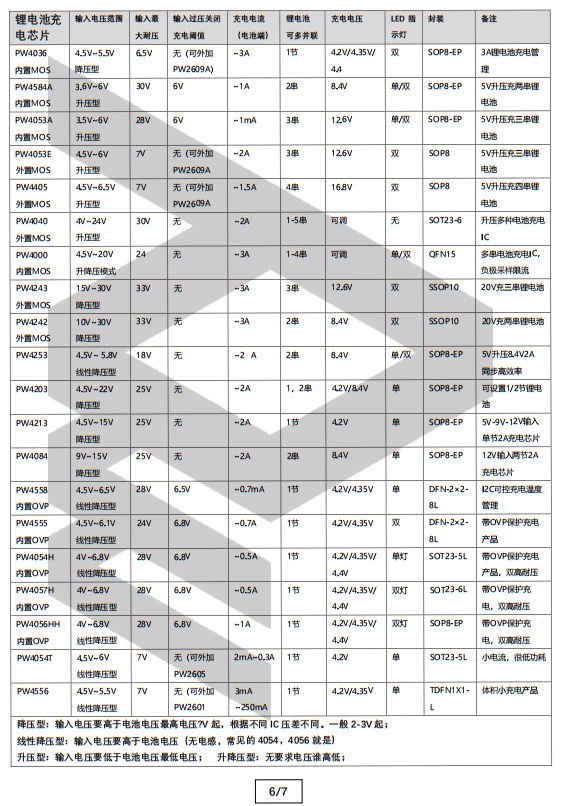

总结与选型建议
特性 PW4253 PW4584A PW4000
核心拓扑 同步升压 异步升压 降压-升压
输入电压 4.5V-5.8V 3.6V-6V 4.2V-20V
输出规格 8.4V/2A 8.4V/1A 可编程,最高3A
充电效率 高达95% 约90% 取决于工作模式
电池节数 2节串联 2节串联 1-4节串联
关键优势 高效、集成度高、成本优 成本敏感、宽输入 宽输入、兼容快充、灵活
典型应用 标准5V输入的双节电池设备 对效率要求稍低、成本敏感的双节电池设备 支持快充、输入电压多变的多串电池设备
对于明确采用标准5V USB电源为两节8.4V锂电池进行2A快速充电的应用,PW4253凭借其同步整流带来的超高效率、极简的外围电路和优秀的散热性能,无疑是首选的优化解决方案。PW4584A则为成本敏感型应用提供了可靠选择,而PW4000则满足了输入电源复杂、需要快充支持或电池配置灵活的高端应用需求。
在选择时,工程师应综合考虑输入电源规格、充电速度要求、效率目标、BOM成本及PCB空间等因素,从而选出最适合特定产品需求的充电管理芯片。
