Halcon小案例---＞路由器散热口个数(两种方法)

路由器散热口个数

原图在Halcon自带的图片文件夹中,图片名称是progres

*方法一:(普通方法)

编写代码

•停止运行:stop()

•关闭之前的窗口:dev_close_window ()

•获取图片:read_image ()

•阈值分割:threshold ()

•连通器:connection ()

•筛选:select_shape()

•展示区域、图像:dev_display ()

•获取个数:count_obj ()

•文本显示:dev_disp_text()

cs 复制代码

*// 停止运行//---------------------
stop()
*// 关闭之前的窗口//---------------------
dev_close_window ()
*// 获取图片//---------------------
read_image (Image1, 'progres')
*// 阈值分割//---------------------
threshold (Image1, Region1, 60, 135)
*// 连通//---------------------
connection (Region1, ConnectedRegions1)
*// 面积、行、列筛选//---------------------
select_shape (ConnectedRegions1, SelectedRegions1, ['area','row','column'], 'and', [10,271.99,90], [50,344.4,333])
*// 展示区域、图像//---------------------
dev_display (Image1)
*// 展示斑点//---------------------
dev_display (SelectedRegions1)
*// 个数//---------------------
count_obj (SelectedRegions1, Number1)
*// 展示个数//---------------------
dev_disp_text ('小孔数量'+Number1+'个', 'image',100, 100, 'black', [], [])

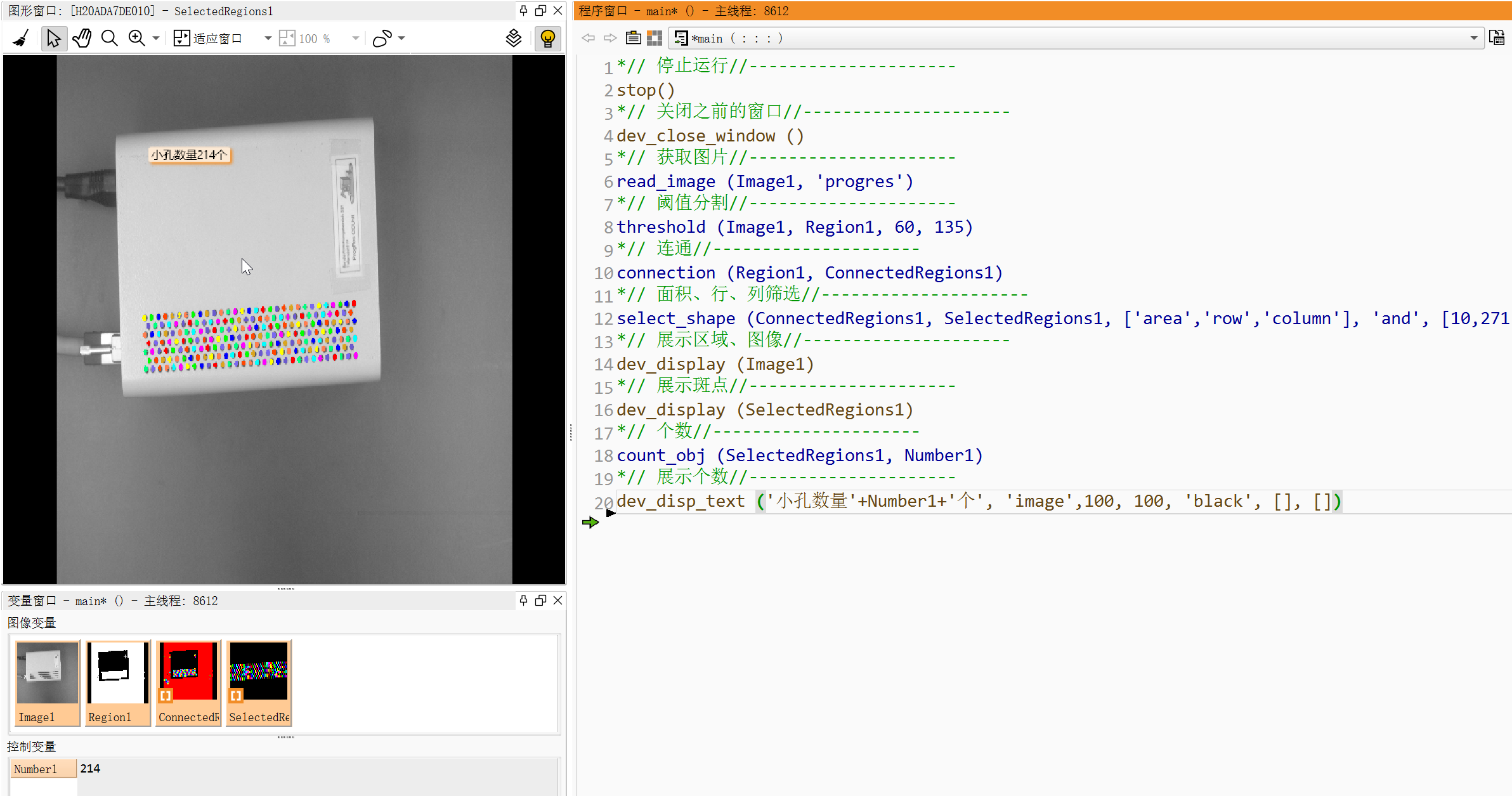

效果演示

*方法二:(使用抠图)

编写代码

•获取图片:read_image ()

•绘制一个仿射矩形检测区域:draw_rectangle2()

•显示绘制区域:gen_rectangle2 ()

•从原始图像中抠出绘制形状的部分:reduce_domain ()

•阈值分割:threshold ()

•连通器:connection ()

•筛选:select_shape()

•展示区域、图像:dev_display ()

•获取个数:count_obj ()

•文本显示:dev_disp_text()

•设置显示的颜色:dev_set_color()

•清空窗体:dev_clear_window ()

•获取筛选之后的角度:orientation_region ()

•弧度转角度:tuple_deg ()

•获取椭圆区域的长半径和短半径及旋转角度:elliptic_axis()

•获取区域的面积和中心点坐标:area_center ()

cs 复制代码

*// 读取图片//---------------------
read_image (Image, 'progres.png')
*// 获取句柄//---------------------
dev_get_window (WindowHandle)
*// 绘制一个仿射矩形检测区域//---------------------
draw_rectangle2 (WindowHandle, Row, Column, Phi, Length1, Length2)
*// 显示绘制区域//---------------------
gen_rectangle2 (Rectangle, Row, Column, Phi, Length1, Length2)
*// 从原始图像中抠出绘制形状的部分//---------------------
* Image 输入的原始图像
* Rectangle 裁剪的区域
* ImageReduced 输出参数 裁剪之后的图像
reduce_domain (Image, Rectangle, ImageReduced)
*// 清空窗体内容//---------------------
dev_clear_window ()
*// 展示裁剪之后的区域//---------------------
dev_display (ImageReduced)
*// 对裁剪之后的进行阈值分割//---------------------
threshold (ImageReduced, Region, 77, 155)
*// 连通器分析//---------------------
connection (Region, ConnectedRegions)
*// 获取连通区域之后的个数//---------------------
count_obj (ConnectedRegions, Number)
*// 清空//---------------------
dev_clear_window ()
*// 展示裁剪之后的区域//---------------------
dev_display (ImageReduced)
*// 设置显示的颜色//---------------------
dev_set_color ('green')
*// 展示原图//---------------------
dev_display (Image)
*// 设置字体大小//---------------------
set_display_font (WindowHandle, 16, 'mono', 'true', 'false')
*// 文本展示//---------------------
disp_message (WindowHandle, '小孔的个数'+Number+'个', 'image', 100, 100, 'black', 'true')
*// 面积筛选//---------------------
select_shape (ConnectedRegions, SelectedRegions, 'area', 'and', 20, 30)
*// 获取连通之后小孔的角度 弧度//---------------------
orientation_region (SelectedRegions, Phi1)
*// 获取区域的面积和中心点坐标//---------------------
area_center (SelectedRegions, Area, Row1, Column1)
*// 获取椭圆区域的长半径和短半径及旋转角度//---------------------
* 参数1 SortedRegions 输入的区域/椭圆区域集合
* 参数2 Ra 输出的椭圆长半轴长度数组
* 参数3 Rb 输出的椭圆短半轴长度数组
* 参数4 Phi2 输出的椭圆方向（弧度值，0~2π）
elliptic_axis (SelectedRegions, Ra, Rb, Phi2)
*// 求所有半径的和---算子:sum(Ra)//---------------------
allSum := sum(Ra)
*// 个数//---------------------
count := |Ra|
*// 半径//---------------------
avg := allSum/count
*// 文本显示//---------------------
dev_disp_text ('半径为'+avg, 'image', 150, 100, 'black', [], [])

效果演示

希望对大家有所帮助, 感谢大家的关注和点赞。
