51单片机学习笔记整理
一、GPIO（通用输入输出）
概念：GPIO是与外界交互最基本的形式，可以独立配置引脚为输入或输出模式
1. 输出模式：控制引脚输出高电平/低电平
-
开漏输出：只能输出低电平或高阻态，需外接上拉电阻
-
推挽输出：可输出高/低电平，驱动能力强
-
复用开漏：外设功能使用开漏输出
-
复用推挽：外设功能使用推挽输出
2. 输入模式：检测引脚电平
-
上拉输入：内部上拉电阻，默认高电平
-
下拉输入：内部下拉电阻，默认低电平
-
浮空输入：无内部上下拉，电平不确定
-
模拟输入：用于ADC采样
二、独立按键

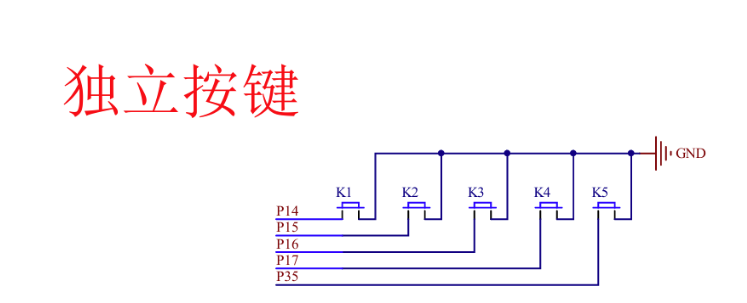

1. 原理图 ：
VCC
|
按键
|
GPIO---→ CPU
|
GND2. 工作原理：
-
按键未按下：GPIO通过上拉电阻接VCC，呈高电平
-
按键按下：GPIO直接接地，呈低电平
-
判断方法：检测GPIO是否为低电平
3. 注意：需要软件消抖（延时10-20ms再次检测）
三、中断系统
1. 中断概念
当CPU执行任务时，发生紧急事件要求CPU暂停当前任务，转去处理紧急事件，处理完再返回原任务继续执行
2. 中断源：能打断CPU执行的事件源
51单片机中断源分类：
-
外部中断0（INT0 → P3.2引脚）
-
外部中断1（INT1 → P3.3引脚）
-
定时器0中断
-
定时器1中断
-
串口中断
3. 中断优先级
多个中断同时发生时，CPU优先处理优先级高的中断
4. 中断嵌套
51单片机最多允许两层中断嵌套
5. 中断处理流程
1. 中断源发出请求
2. 检查CPU是否允许中断
3. 比较中断优先级
4. 保护现场（压栈）
5. 执行中断处理函数
6. 恢复现场（出栈）6. 中断相关寄存器
（1）IE寄存器（中断允许寄存器）
| 位 | 名称 | 功能 |
|---|---|---|
| EA | 总中断允许 | 1=允许所有中断，0=禁止所有中断 |
| EX0 | 外部中断0允许 | 1=允许，0=禁止 |
| ET0 | 定时器0中断允许 | 1=允许，0=禁止 |
（2）TCON寄存器（定时器控制）
| 位 | 名称 | 功能 |
|---|---|---|
| IT0 | 外部中断0触发方式 | 1=下降沿触发，0=低电平触发 |
| IE0 | 外部中断0标志位 | 1=有中断请求，0=无请求 |
四、定时器
1. 定时器数量 ：51单片机有2个定时器（Timer0和Timer1）
2. 定时器类型 ：自增型定时器
3. 工作原理
-
定时器内部有16位计数器（0-65535）
-
给定计数器初值，按1μs速率自增（12MHz晶振）
-
计数到65535溢出时产生中断请求
4. 定时器相关寄存器
（1）TMOD寄存器（定时器模式）
TMOD &= ~(0x0F << 0); // 清0低4位（Timer0）
TMOD |= (1 << 0); // 设置Timer0为16位模式（M1=0, M0=1）（2）TCON寄存器
TCON |= (1 << 4); // TR0=1，启动Timer0（3）计算定时器初值
初值 = 65536 - (所需定时时间 / 机器周期)
例：12MHz晶振，定时1ms
初值 = 65536 - (1000μs / 1μs) = 64536五、PWM（脉冲宽度调制）
1. PWM概念
通过控制引脚周期性翻转产生方波
2. PWM周期
从一个上升沿（或下降沿）到下一个上升沿（或下降沿）的时间
3. 占空比
高电平在一个PWM周期内所占的比例
占空比 = (高电平时间 / 总周期时间) × 100%4. 应用示例：控制LED亮度、电机速度

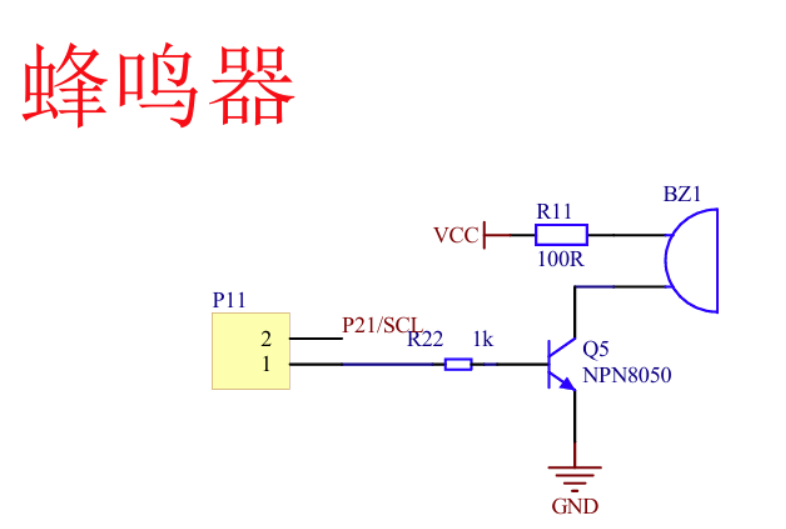

六、蜂鸣器
1. 声音原理
-
音调：由频率决定 → 高音（高频）、低音（低频）
-
音量：由振幅决定 → 能量大小
2. 蜂鸣器类型
| 类型 | 特点 | 驱动方式 |
|---|---|---|
| 有源蜂鸣器 | 内部有震荡源 | 直流电压即可发声 |
| 无源蜂鸣器 | 内部无震荡源 | 需要PWM方波驱动 |
3. 无源蜂鸣器控制
// 通过PWM控制无源蜂鸣器音调
void beep_tone(unsigned int frequency)
{
// 根据频率计算PWM周期
// 控制引脚产生相应频率的方波
}重点内容总结
| 序号 | 问题 | 答案 |
|---|---|---|
| 1 | GPIO的输入模式有哪些？ | 上拉输入、下拉输入、浮空输入、模拟输入 |
| 2 | GPIO的输出模式有哪些？ | 开漏输出、推挽输出、复用开漏、复用推挽 |
| 3 | 独立按键工作原理？ | 按下时GPIO接地呈低电平，释放时上拉呈高电平 |
| 4 | 中断概念？ | CPU暂停当前任务处理紧急事件，再返回原任务 |
| 5 | 中断源概念？ | 能打断CPU执行的事件源 |
| 6 | 51单片机中断源分类？ | 外部中断0/1、定时器0/1、串口中断 |
| 7 | 中断处理流程？ | 请求→检查允许→比较优先级→保护现场→执行→恢复 |
| 8 | 51单片机有几个定时器？ | 2个（Timer0和Timer1） |
| 9 | 定时器是自增还是自减？ | 自增型定时器 |
| 10 | 定时器工作原理？ | 16位计数器按1μs自增，溢出产生中断 |
| 11 | PWM相关概念？ | 脉冲宽度调制，产生可调方波 |
| 12 | PWM周期？ | 方波一个完整周期的时间 |
| 13 | PWM占空比？ | 高电平时间占总周期的比例 |
| 14 | 有源/无源蜂鸣器区别？ | 有源内部有震荡源，无源需要外部PWM驱动 |
实用代码示例
1. 中断初始化
void int0_init(void) // 外部中断0初始化
{
IT0 = 1; // 下降沿触发
EX0 = 1; // 允许外部中断0
EA = 1; // 开总中断
}2. 定时器初始化
void timer0_init(void) // 定时1ms
{
TMOD &= 0xF0; // 清除Timer0模式位
TMOD |= 0x01; // Timer0模式1（16位）
TH0 = 0xFC; // 定时1ms初值高位
TL0 = 0x66; // 定时1ms初值低位
ET0 = 1; // 允许Timer0中断
TR0 = 1; // 启动Timer0
EA = 1; // 开总中断
}3. 按键检测
unsigned char key_scan(void)
{
if(KEY == 0) // 按键按下
{
delay_ms(10); // 消抖
if(KEY == 0) // 确认按下
{
while(!KEY);// 等待释放
return 1;
}
}
return 0;
}这份笔记系统整理了51单片机的核心知识点，适合复习和快速查阅。每个部分都有理论说明和代码示例，便于理解和实践。
