如果 4G 模块的 UART TX 高电平真的是 3.7V,直接接到 ESP32 的 UART RX/GPIO 不建议,存在风险。

会有影响:如果 4G 模块的 UART TX 高电平真的是 3.7V,直接接到 ESP32 的 UART RX/GPIO 不建议,存在风险。

为什么有风险

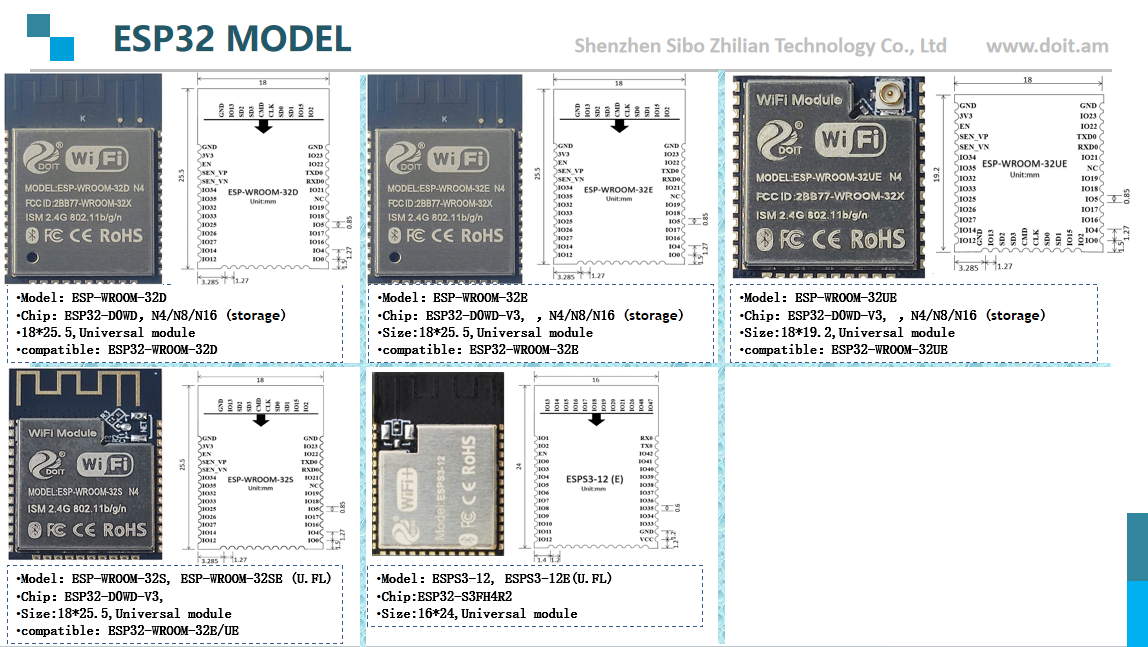

ESP32(含 S3)的数字输入高电平规格里,VIH 的最大值是 "VDD1 + 0.3V" ,并且 VDD1 是该 GPIO 所在电源域的 I/O 电压。也就是说你用 3.3V 供电时,输入脚长期超过约 3.6V 就属于超规格,可能导致钳位二极管导通、往 3.3V 电源域"灌电流",轻则串口异常/莫名复位,重则长期可靠性下降甚至损坏。

先别急:很多 4G 模块 UART 不是 3.7V

大量 4G 模块(例如 Quectel EC25)UART 是 1.8V 电平域 ,文档里明确写了 UART 引脚在 1.8V power domain,并建议 3.3V 主控要加电平转换。

所以你看到"3.7V"很可能是:

  • 模块供电(VBAT)是 3.7V,但 UART IO 不是;

  • 或者 TX/某些状态脚是开漏 + 被外部/内部上拉到了 VBAT;

  • 或者测量点/万用表平均值造成误判。

    最稳的办法是:看模块硬件设计手册 + 用示波器看 TX 空闲高电平到底到多少。

如果确认 TX=3.7V:怎么接才安全

推荐做电平转换(单向就够:4G TX → ESP32 RX):

  1. 电阻分压(最简单、最常用)

    把 3.7V 分到 3.3V 左右即可,例如:

  • R上(串在 TX 与 ESP_RX 之间)= 10k

  • R下(ESP_RX 到 GND)= 82k

    3.7×82/(10+82)≈3.3V,115200 波特率一般也没问题(阻值更小会更"硬朗")。

  1. 专用电平转换芯片(更规范)

    选单路/多路 level shifter(注意方向/推挽 UART 兼容),按你系统电压域接。

  2. 如果是"开漏上拉到 3.7V"

    把上拉电阻改到 3.3V(或加三极管/MOS 做开漏整形)通常更合适。

不建议"侥幸直连"或仅靠串联电阻硬扛,因为超压本质问题仍在(只是限制钳位电流)。
