一、 分层模型

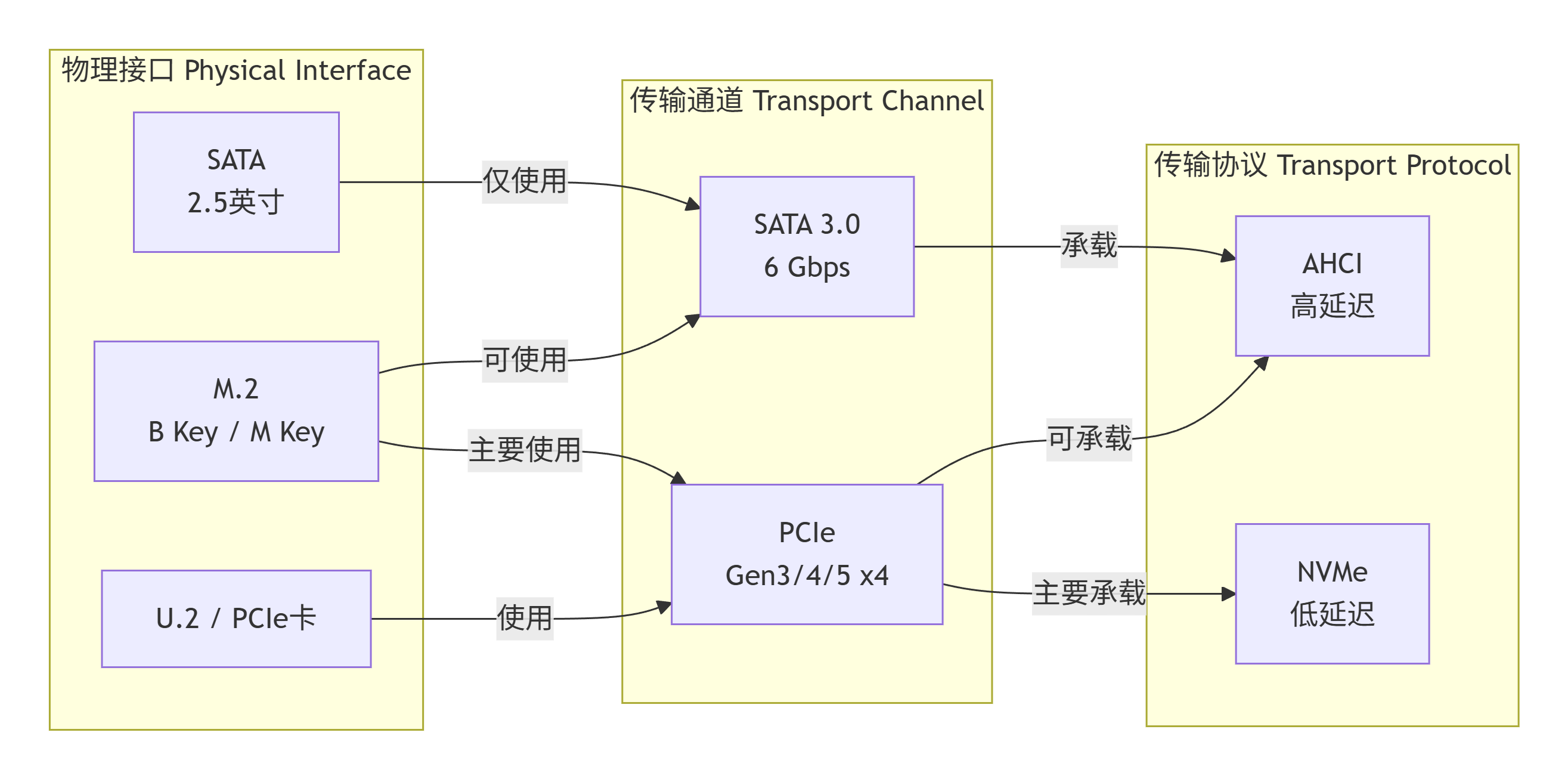

固态硬盘的完整技术体系遵循明确的分层结构，其核心由物理接口 、传输通道 和传输协议三个层级构成，三者协同工作决定最终性能表现。该体系结构如下图所示：
二、 物理接口层详解
物理接口定义了固态硬盘的机械外形、连接器规格和电气特性，是设备与主机系统的物理连接标准。
2.1 SATA接口（Serial ATA）
-
物理规格 ：标准2.5英寸硬盘形态（100.0mm × 69.85mm × 7.0mm或9.5mm），采用分离式7针数据连接器 和15针电源连接器。
-
电气特性：支持3.3V、5V和12V供电，采用LVDS（低压差分信号）进行数据传输。
-
主要应用：台式机、笔记本、游戏机及各类存储设备，兼容性最广。
2.2 M.2接口（Next Generation Form Factor， NGFF）
-
物理规格：宽度固定22mm，长度规格多样，常见有：
-
2242（22mm × 42mm）
-
2260（22mm × 60mm）
-
2280（22mm × 80mm）（消费级主流）
-
22110（22mm × 110mm）（企业级常见）
-
-
关键类型识别：通过防呆缺口（Key）区分，不同类型的M Key决定了可用的信号引脚，从而支持不同的通道：
-
B Key（Socket 2）：使用PCIe ×2或SATA通道引脚。
-
M Key（Socket 3） ：使用PCIe ×4通道引脚，这是当前高性能NVMe SSD的主流接口。
-
B&M Key ：同时具备B和M缺口，主要目的是物理兼容两种插槽，但其支持的通道类型需查询具体产品规格（可能为PCIe ×2或SATA）。
-
2.3 U.2接口（SFF-8639）
-
物理规格：采用标准2.5英寸硬盘形态，但连接器改为密集的多针接口（SFF-8639）。
-
核心特性 ：支持NVMe协议，通过PCIe ×4通道直接与CPU通信。相比M.2，提供更稳定的供电（支持12V）和更好的散热条件，并支持热插拔。
-
主要应用：企业级服务器、工作站和高性能桌面平台。
2.4 PCIe插卡式接口（Add-in Card, AIC）
-
物理规格：直接插入主板PCIe插槽的扩展卡形式，常见有半高半长（HHHL）和全高全长（FHFL）两种尺寸。
-
优势：无任何转接损耗，可获得完整的PCIe带宽；拥有充足的空间布置多个闪存芯片和散热装置。
-
应用：顶级消费级平台、专业内容创作工作站。
三、 传输通道层详解
传输通道是数据传输的物理高速公路，其带宽（车道宽度和数量）决定了理论速度上限。
3.1 SATA通道
-
发展现状：当前主流版本为SATA Revision 3.0（常称SATA 6Gbps），于2009年发布。后续虽有SATA 3.2等更新，但并未在消费级市场普及。
-
带宽计算 ：标称带宽6 Gbps，采用8b/10b编码（每10位数据中8位有效），有效带宽约为 600 MB/s（6 Gbps × 0.8 ÷ 8 ≈ 600 MB/s）。这是所有使用SATA通道的SSD（包括2.5英寸和M.2 SATA）的性能天花板。
3.2 PCIe通道
-
技术特点 ：采用点对点串行、全双工通信。带宽由PCIe代数 和通道数（Lane） 共同决定。
-
带宽演进：
| PCIe 代数 | 发布时间 | 单通道单向带宽 | ×4通道总带宽（双向） | 支持该通道的主流M.2 SSD |
|---|---|---|---|---|
| PCIe 3.0 | 2010 | 约 0.985 GB/s | 约 3.94 GB/s（单向） | 三星970 EVO Plus， 西数SN750 |
| PCIe 4.0 | 2017 | 约 1.969 GB/s | 约 7.88 GB/s（单向） | 三星980 PRO， 西数SN850 |
| PCIe 5.0 | 2019 | 约 3.938 GB/s | 约 15.75 GB/s（单向） | 开始进入消费市场（如影驰HOF Extreme） |
| PCIe 6.0 | 2022 | 约 7.877 GB/s | 约 31.51 GB/s（单向） | 企业级先行，消费级待普及 |
- 通道分配：消费级M.2 NVMe SSD普遍采用PCIe ×4链路。需注意主板上的M.2插槽可能与某些SATA口或PCIe插槽共享通道，启用时可能导致后者失效，需查阅主板手册。
四、 传输协议层详解
传输协议定义了数据在通道上传输的"语言"和规则，负责命令队列管理、错误校验等，直接影响效率和延迟。
4.1 AHCI协议（Advanced Host Controller Interface）
-
设计背景：为机械硬盘和早期SATA SSD设计的通用接口标准。
-
核心局限：
-
单命令队列：仅支持1个命令队列，队列深度最大为32。
-
高延迟 ：每个命令需要多次读取CPU寄存器，导致约2.5μs的额外软件延迟。
-
不适应闪存并行性：无法充分利用多颗闪存芯片可同时操作的特性。
-
4.2 NVMe协议（NVM Express）
-
设计目标：专为PCIe总线上的非易失性存储器（NAND闪存、3D XPoint等）设计，以释放其性能潜力。
-
核心优势对比：
| 特性 | AHCI协议 | NVMe协议 | 优势解读 |
|---|---|---|---|
| 队列数量 | 1个命令队列 | 最多64,000个I/O队列 | 支持海量并发请求 |
| 队列深度 | 每队列32个命令 | 每队列64,000个命令 | 大幅提升吞吐量 |
| 延迟 | 较高（~6μs） | 显著降低（可降至~2.8μs） | 精简指令集，减少CPU开销 |
| 中断处理 | 单消息中断（MSI） | 多消息中断（MSI-X）， 可定向到不同CPU核心 | 降低中断冲突，提升多核效率 |
| 能效管理 | 电源状态较少 | 更精细的功耗状态（PS0-PS4） | 更优的能耗比，利于移动设备 |
