一起调试XVF3800麦克风阵列（十四）

1. 背景：为什么需要 ATTNS（Attenuation of Noise during Silence 静默期间噪声衰减）？

在音频前端处理中，AGC (Automatic Gain Control) 的核心作用是"补齐"音量：当人说话声音小时，AGC 会自动提高增益（Gain）。

然而，AGC 存在一个致命的副作用：呼吸效应（Breathing Effect）。

现象：在没人说话的间隙（Non-speech periods），AGC 检测到输入信号极小，会盲目地将增益推到最高。
后果：环境中的底噪（如风扇声、空调声）被瞬间放大，听众会听到刺耳的"嘶嘶"声。

上方是输入信号（有语音和安静段），中间是增益曲线（安静时增益升高），下方是输出信号（安静段底噪被放大，出现呼吸效应）。

上图为宽动态范围 AGC 电路的波形响应，能看到增益在低电平信号时的快速调整，导致噪声泵升（pumping）。虽然是电路的AGC，但是同样在语音的应用也是一样的！能帮助我们更直观地理解为什么简单的 AGC 会在非语音段产生刺耳的底噪放大。

ATTNS (Attenuation of Noise during Silence 静默期间噪声衰减) 的出现，就是为了在 AGC 提高增益的同时，通过算法逻辑在静音期施加一个"反向力"，压制被放大的噪声。在非语音期间（只有噪声，没有语音），额外降低AGC增益，减少输出噪声，提高安静时的用户体验；保持语音期间的正常增益，不影响语音质量。

2. ATTNS 核心参数定义

衰减因子 = PP_ATTNS_NOMINAL × (G_nominal / G_current)^PP_ATTNS_SLOPE

参数	全称/中文名称	默认值	有效范围	类型/索引/读写	功能概述
PP_ATTNS_MODE	Attenuation during Non-Speech Mode / 非语音衰减模式	0 (off)	0 (off), 1 (on)	int32 / 32 / READ_WRITE	开关控制：0=不衰减，1=启用衰减
PP_ATTNS_NOMINAL	Attenuation Nominal / 非语音衰减标称值	1.0	[0.0 .. 1.0]	float / 33 / READ_WRITE	标称增益时的衰减因子（1.0=无衰减，0.0=完全衰减）
PP_ATTNS_SLOPE	Attenuation Slope / 非语音衰减斜率	1.0	[0.0 .. 5.0]	float / 34 / READ_WRITE	控制衰减随 AGC 增益变化的指数斜率（0.0=固定衰减，1.0=线性恒定噪声）

PP_ATTNS_MODE适用情况：(默认未开启 0)

需要降低安静时的背景噪声

希望保持输出噪声水平相对恒定

对安静环境有较高要求

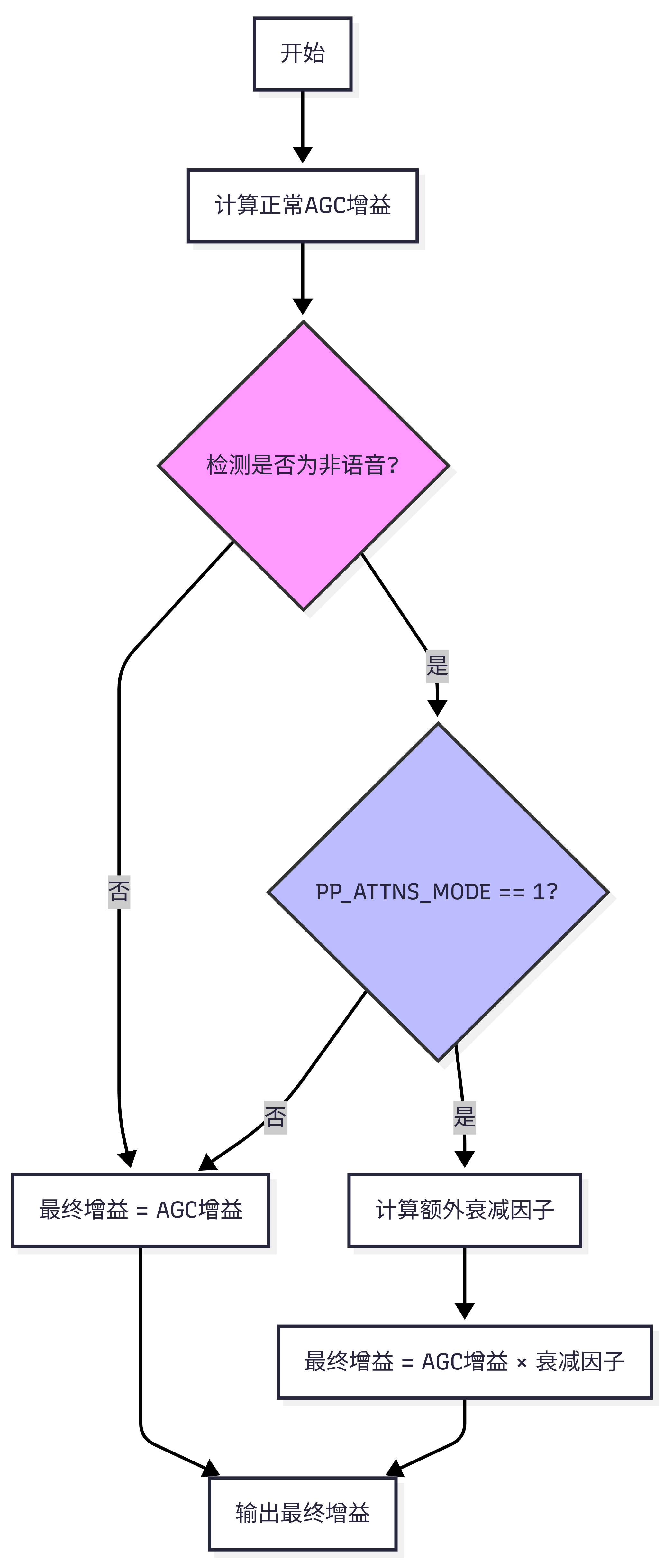

非语音时，AGC增益会被额外衰减

衰减量由 PP_ATTNS_NOMINAL 和 PP_ATTNS_SLOPE 控制

输出噪声水平更稳定

PP_ATTNS_NOMINAL - 标称衰减量

功能：定义在标称语音水平时，非语音期间的额外衰减量

取值范围：[0.0 .. 1.0]

默认值：1.0（无衰减）

单位：衰减因子（1.0 = 无衰减，0.5 = 衰减到50%，0.0 = 完全衰减）

初始AGC增益（AGCGGAIN_INIT）

初始AGC增益（AGCGGAIN_INIT）是系统在初始化时或参考条件下的AGC增益值。

通常由系统设计时确定

可能基于典型输入功率和期望输出功率计算

例如：如果期望输出功率是0.0045，典型输入功率是0.00045，则初始增益约为10.0也可能是系统启动时的初始增益值，或某个参考条件下的固定值

作为衰减计算的参考基准

在初始增益时，衰减量 = PP_ATTNS_NOMINAL

当当前AGC增益偏离初始增益时，衰减量会根据斜率调整

关键特性：当 ATTNS_SLOPE = 1.0时，输出噪声水平与当前增益无关，只与初始增益相关。

PP_ATTNS_SLOPE = 1.0 时，衰减因子的设计让最终输出噪声功率跟当前 AGC 增益完全无关，只取决于两个固定值。

衰减因子 =

PP_ATTNS_NOMINAL × (G_nominal / G_current) ^ 1.0

PP_ATTNS_NOMINAL × (G_nominal / G_current)

最终增益： G_final =

G_current × 衰减因子 = G_current × PP_ATTNS_NOMINAL × (G_nominal / G_current)

PP_ATTNS_NOMINAL × G_nominal

系统会把最终的增益强制压到一个恒定的值，也就是： G_final = PP_ATTNS_NOMINAL × G_nominal （一个固定常数，不随环境变化）。

PP_ATTNS_SLOPE - 衰减斜率

功能：控制衰减量随AGC增益变化的斜率

取值范围：[0.0 .. 5.0]

默认值：1.0

单位：指数（幂次）

PP_ATTNS_SLOPE	衰减特性	输出噪声水平	适用场景
0.0	固定衰减	随增益变化	简单场景
0.5	温和衰减	随增益变化	需要温和降噪
1.0	线性衰减	恒定	推荐，平衡
2.0	激进衰减	随增益变化	需要强降噪
5.0	极激进衰减	随增益变化	极端场景

3. 针对 Zoom/Teams 规范的调试指南

根据 Zoom Rooms 7.4.3 规范，测试重点在于测量"标称语音水平下的噪声"与"低语音水平下的噪声"的比率。

准备工作

在开始前，必须确保 AGC 基础参数 (PP_AGCGAIN, PP_AGCMAXGAIN) 已经调优完成。

第一阶段：调试 `ATTNS_NOMINAL` (基础抑制)

该步骤旨在设定一个在正常说话间隙时的基础底噪水平。

复制代码

xvf_host --use i2c PP_AGCONOFF 1
xvf_host --use i2c PP_ATTNS_MODE 1
xvf_host --use i2c PP_ATTNS_NOMINAL 1.0
xvf_host --use i2c PP_ATTNS_SLOPE 0.0  # 先将斜率设为0

输入测试信号 ：播放 ITU P.501 标准语音（如 FB_male_female_single-talk_seq.wav）。
调整逻辑：
- 监测句子结束 1 秒后 的 A 计权噪声（Average A-weighted noise）。
- 逐渐增加 ATTNS_NOMINAL 的值（如从 1.0 增加到 2.0），直到该噪声水平符合规范要求的比率。

A计权噪声 就是"用人耳听起来有多吵"来衡量的噪声值，而不是机器测到的原始声压。它在语音处理和噪声控制中特别重要，因为它让测试结果更贴近真实听感------比如你调 ATTNS 时，就是想让句子结束后那1秒的残余噪声，在人耳听来足够安静（A计权值低到可接受范围）。

在 MATLAB 中 Audio Toolbox（推荐，精确）：

Matlab 复制代码

% 假设你的噪声段信号为 noise_signal, fs = 48000;
% 使用 weightingFilter (Audio Toolbox)
aWeight = weightingFilter('A-weighting', 'SampleRate', fs);
filtered_noise = aWeight(noise_signal);

% 计算平均 A计权声压级 (RMS to dB)
rms_value = rms(filtered_noise);
level_dBA = 20 * log10(rms_value / 2e-5);  % 参考 20 μPa
disp(['平均 A计权噪声水平: ', num2str(level_dBA), ' dB(A)']);

第二阶段：调试 `ATTNS_SLOPE` (动态补偿)

该步骤解决 AGC 在极端高增益情况下的噪声失控问题。

复制代码

xvf_host --use i2c PP_ATTNS_SLOPE 1.0

初始化环境 ：保持上一步确定的 NOMINAL 值。
输入测试信号：使用不同声压级（如 -20dB, -30dB）的弱语音信号。
调整逻辑：
- 当 AGC 为了补偿弱语音而快速提升增益时，观察噪声是否随之大幅上涨。
- 增加 ATTNS_SLOPE（> 1.0）可以提供更激进的动态抑制。

4. 总结与最佳实践

平衡点 ：ATTNS 不是越大越好。如果参数过激，会导致语音的 Onset（起头音） 被误杀，出现吞字现象。
同步微调 ：NOMINAL 和 SLOPE 相互关联。调大其中一个，可能需要微调另一个以保持平衡。
认证关键 ：Zoom/Teams 认证非常看重 静音期的稳定性。ATTNS 的调试结果直接决定了信噪比（SNR）测试是否达标。

但是我们看到的是默认官方源码和固件是关闭 ATTNS 的，这是为了最大程度兼容主流认证规范（如 Teams/Zoom）、避免引入不必要的语音质量风险、保持自然听感，把"额外噪声压制"作为可调的高级选项，让开发者根据实际产品需求（如更强的静音期降噪）再开启和微调，而不是强制所有人用同一套激进设置。

XVF3800 的默认调优参数主要是针对 Microsoft Teams V5 "Personal Space Speakerphone" 规范（以及 Zoom Rooms 等类似认证）优化的。
这些规范对噪声抑制有明确要求，但更严格的是 语音清晰度、PESQ/POLQA 分数、回声抑制 等指标。
如果默认开启 ATTNS（非语音额外衰减），在某些测试场景下可能会导致：
- 非语音段噪声压得太低，影响"噪声与语音比率"（noise-to-speech ratio）的平衡。
- 某些认证测试（如低电平语音下的噪声测量）出现异常，因为规范往往指定"nominal speech level vs low speech level 的噪声比率"，而 ATTNS 会干扰这个比率的自然表现。
