exam_system_ai 数据库 表结构 & 完整外键依赖关系梳理
整体说明
该库是考试系统AI（在线考试+智能阅卷评分） 专用MySQL库，共包含26张业务表 + 3个统计视图 ，所有表的编码均为utf8mb4，主键均为自增ID；
表之间的关联完全基于外键约束 + 业务逻辑关联 ，依赖关系具备清晰的层级结构 （底层基础表 → 中层业务表 → 上层核心业务表 → 附属拓展表），无循环依赖，外键约束规则分为 ON DELETE CASCADE(级联删除) 和 ON DELETE RESTRICT(限制删除) 两类。
核心表业务数据流转
一、核心原则：依赖关系定义
- 强依赖（外键约束） ：表A的字段通过
FOREIGN KEY关联表B的主键，表A为子表 ，表B为父表，子表必须依赖父表存在，父表删除数据受外键规则限制； - 弱依赖（业务关联）：无显式外键约束，但业务逻辑上字段值对应其他表主键，是系统业务流转的核心关联关系；
- 无依赖 ：根级基础表，无任何外键字段，是整个库的底层基石表。
二、根级基础表【无任何外键依赖 ✅ 最底层】
所有表的依赖最终追溯到这几张表，无外键指向其他表，删除无任何关联限制，是系统的核心基础数据载体，共4张：
1. subject (科目表)
- 作用：存储学科信息（语文/数学/英语等）
- 无外键，独立存在，是题库、知识点的核心归类维度
2. grade (年级表)
- 作用：存储年级信息（一年级/初二/高三等）
- 无外键，独立存在
3. classroom (班级表)
- 作用：存储班级信息，关联年级
- 弱依赖：
grade_id→ grade.id (业务关联，无外键约束) - 无其他外键，独立存在
4. user (用户表) ✅ 核心核心核心
- 作用：存储所有系统用户，角色分为
ADMIN(管理员)、TEACHER(教师)、STUDENT(学生) - 无外键，独立存在，90%的业务表都关联该表的主键id
- 弱依赖：
class_id→classroom.id、grade_id→grade.id (业务关联，无外键)
三、基础业务表【仅依赖「根级基础表」】
基于底层基础表构建，无其他业务表依赖，是中层业务表的基础，共4张：
1. knowledge (知识点表)
- 核心依赖（外键+约束）：
subject_id→ subject.id 【ON DELETE CASCADE 级联删除】creator_id→ user.id 【ON DELETE CASCADE 级联删除】
- 作用：按科目归类知识点，绑定创建人，为试题打标签
2. question (试题表) ✅ 题库核心
- 核心依赖（外键+约束）：
knowledge_id→ knowledge.id 【ON DELETE SET NULL 父表删除则置空】subject_id→ subject.id 【ON DELETE SET NULL 父表删除则置空】create_by→ user.id 【ON DELETE CASCADE 级联删除】
- 作用：存储所有题型（单选/多选/判断/填空/简答）的核心数据，是试卷、答题的基础
3. paper (试卷表)
- 核心依赖（外键+约束）：
creator_id→ user.id 【ON DELETE CASCADE 级联删除】
- 作用：存储试卷基础信息，绑定创建教师，关联试题组成完整试卷
4. paper_question (试卷试题关联表)
- 核心依赖（外键+约束）：
paper_id→ paper.id 【ON DELETE CASCADE 级联删除】question_id→ question.id 【ON DELETE CASCADE 级联删除】
- 作用：多对多关联表，解决「一张试卷对应多道题、一道题出现在多张试卷」的关系，存储每题在试卷中的分值
四、考试核心业务模块【依赖「根级基础表+基础业务表」】
考试全流程的核心表，完整覆盖「创建考试→学生答题→考试记录→防作弊」，考试业务主链路，共4张：
1. mock_exam (考试表) ✅ 考试核心
- 弱依赖（业务关联，无外键）：
paper_id→ paper.id - 作用：存储考试的基础配置（标题/总分/时长/起止时间），关联试卷生成考试场次
2. mock_exam_answer (模拟考试答题记录表)
- 核心依赖（外键+约束）：
user_id→ user.id 【ON DELETE CASCADE 级联删除】paper_id→ paper.id 【无显式约束，业务强关联】question_id→ question.id 【ON DELETE CASCADE 级联删除】
- 作用：存储学生每一道题的答题详情（作答内容/正确答案/得分/对错），考试核心明细数据
3. mock_exam_record (考试记录表) ✅ 考试结果核心
- 核心依赖（外键+约束）：
exam_id→ mock_exam.id 【ON DELETE CASCADE 级联删除】user_id→ user.id 【ON DELETE CASCADE 级联删除】
- 作用：存储学生单场考试的整体结果（开始/结束时间/总得分/用时/排名），是考试结果的汇总表
4. exam_screen_record (考试屏幕切换记录表)
- 弱依赖（业务关联，无外键）：
exam_id→mock_exam.id、user_id→user.id - 作用：考试防作弊，记录学生考试期间的页面切换行为，无外键约束
五、阅卷评分核心业务模块【依赖「所有前置表」，最复杂，表量最多】
✅ 系统最核心的业务模块 ，完整覆盖「创建阅卷任务→分配评分教师→双盲评分→评分质量监控→异常检测→仲裁复核→进度统计」全流程，阅卷评分主链路 ，共9张，严格的父子依赖关系，排序按「核心→附属」：
✔ 阅卷核心主表（基石）
- marking_task (阅卷任务主表) ：阅卷业务的根表
- 弱依赖：
exam_id→mock_exam.id、create_by→user.id、mock_exam_record_id→mock_exam_record.id - 作用：创建阅卷任务，关联考试，配置任务优先级/状态/完成时间
- 弱依赖：
✔ 阅卷任务关联表（依赖主表）
- marking_task_assignment (阅卷任务分配表)
- 强依赖：
task_id→ marking_task.id 【无显式外键，业务强关联】 - 弱依赖：
teacher_id→user.id、student_id→user.id、question_id→question.id - 作用：将阅卷任务分配给教师，按「试题/学生/混合」规则分配，记录分配状态/进度
- 强依赖：
✔ 阅卷评分核心表（依赖分配表+任务表）
- marking_score (阅卷评分表) ：评分结果核心
- 弱依赖：
task_id→marking_task.id、assignment_id→marking_task_assignment.id、teacher_id→user.id、student_id→user.id、question_id→question.id - 作用：存储最终的评分结果，记录每题的得分/评分教师/评分意见/审核状态，是阅卷的最终数据
- 弱依赖：
✔ 阅卷质量&机制表（依赖核心表，保障评分公平性）
- marking_blind_score (盲评临时表-双盲评分机制) ：核心公平机制
- 强依赖外键：关联 marking_task / question / user(学生/教师) 【ON DELETE RESTRICT 限制删除】
- 作用：双盲评分，两位教师匿名评分同一道题，无相互干扰，是评分质量的核心保障
- marking_quality_control (阅卷评分质量控制表)
- 弱依赖：关联 exam_id/marking_task.id/question.id/user.id(学生/两位评分教师)
- 作用：对比两位教师的评分，计算分差/差异率，判断是否超阈值，触发仲裁流程
- marking_arbitration_history (仲裁历史表)
- 强依赖外键：
quality_control_id→ marking_quality_control.id 【ON DELETE CASCADE】、arbitration_teacher_id→user.id 【ON DELETE RESTRICT】 - 作用：评分分差超阈值后，仲裁教师复核打分，记录仲裁结果/理由
- 强依赖外键：
✔ 阅卷辅助监控表（依赖核心表，统计/异常）
- marking_progress (阅卷进度统计表)
- 强依赖外键：
task_id→marking_task.id、teacher_id→user.id 【ON DELETE CASCADE/RESTRICT】 - 作用：统计每位教师的阅卷进度（完成数/完成率/平均评分时长/质量分）
- 强依赖外键：
- marking_anomaly (评分异常检测记录表)
- 强依赖外键：
task_id→marking_task.id、teacher_id→user.id 【ON DELETE CASCADE/RESTRICT】 - 作用：检测评分异常（评分过快/过慢/分数重复/权限异常），记录异常类型/严重程度/处理状态
- 强依赖外键：
- marking_config (评分配置表) ：独立配置表，无外键
- 作用：存储评分系统的全局配置（阈值/规则/参数），无任何依赖
六、辅助功能表【无强核心依赖，业务拓展功能】
共3张，为系统提供辅助能力，依赖根级基础表，无复杂关联：
- operation_log (操作日志表) ：弱依赖
user_id→user.id，记录所有用户的操作行为（增删改查），审计追溯用 - wrong_question_collection (错题集表) ：强依赖
user_id→user.id，存储学生的错题集名称/描述 - wrong_question_item (错题项表) ：强依赖外键
collection_id→ wrong_question_collection.id 【ON DELETE CASCADE】user_id→ user.id 【ON DELETE CASCADE】- 作用：错题集的明细，存储学生的错题详情（试题/作答/正确答案/错误次数）
七、统计视图【无物理表，基于业务表生成，共3个】
无存储，实时计算，用于快速查询统计数据，均基于上述业务表关联生成：
user_exam_stats：学生考试统计（完成场次/平均分/最高分/总用时）view_marking_task_stats：阅卷任务统计（任务进度/完成率/异常数/教师数）view_marking_teacher_stats：教师阅卷统计（完成数/效率/异常数/重评次数）
✅ 关键补充：2个核心重要规则
1. 外键约束的删除规则（重要！影响数据删除逻辑）
该库的外键仅用2种删除规则，区分严格度，无其他规则：
-
✔
ON DELETE CASCADE【级联删除】：父表删除数据，子表关联数据自动删除例：删除user表的某个学生，其答题记录、考试记录、错题集都会被自动删除；删除试卷，试卷中的试题关联也会删除。
适用：强绑定的业务数据，主数据删除，子数据无独立存在意义。
-
✔
ON DELETE RESTRICT【限制删除】：父表存在子表关联数据时，禁止删除父表数据例：删除评分教师时，如果该教师有未处理的阅卷任务/异常记录，会直接报错，禁止删除。
适用：核心业务主数据，防止误删导致业务数据断层。

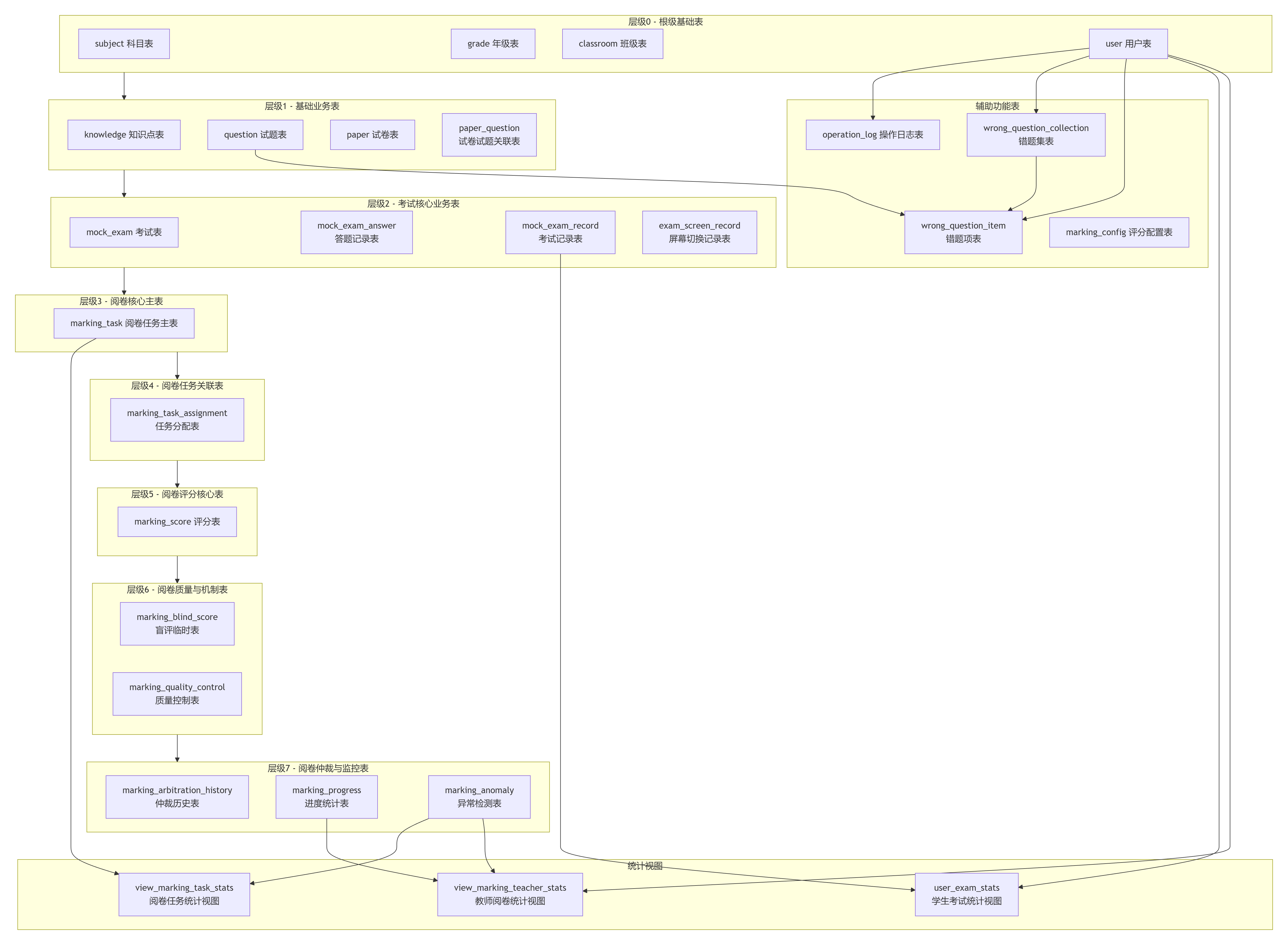

2. 整体依赖层级总结（从上到下，无环依赖，清晰易懂）
【层级0 - 根表】：subject 科目 → grade 年级 → classroom 班级 → user 用户 (无任何依赖，所有表的基石)
【层级1 - 基础业务】：knowledge 知识点 → question 试题 → paper 试卷 → paper_question 试卷试题关联 (仅依赖层级0)
【层级2 - 考试业务】：mock_exam 考试 → mock_exam_answer 答题记录 → mock_exam_record 考试记录 (依赖层级0+1)
【层级3 - 阅卷核心】：marking_task 阅卷任务 → marking_task_assignment 任务分配 → marking_score 评分结果 (依赖层级0+1+2)
【层级4 - 阅卷附属】：质量控制/仲裁/进度/异常表 (仅依赖层级3的阅卷核心表)
【辅助层】：日志/错题集/切屏记录 (零散依赖各层级)✅ 核心业务完整链路（表结构的业务逻辑闭环）
1. 基础配置：管理员维护 科目(subject)、年级(grade)、班级(classroom)、用户(user)
2. 题库建设：教师创建 知识点(knowledge) → 录入试题(question) → 组建试卷(paper)
3. 考试组织：创建考试(mock_exam)关联试卷 → 学生参与考试 → 生成答题记录(mock_exam_answer)、考试记录(mock_exam_record)
4. 智能阅卷：创建阅卷任务(marking_task) → 分配教师(marking_task_assignment) → 双盲评分(marking_blind_score) → 质量监控(marking_quality_control)
5. 异常处理：检测评分异常(marking_anomaly) → 仲裁复核(marking_arbitration_history) → 统计进度(marking_progress)
6. 学情分析：学生错题自动归集(wrong_question_item) → 考试成绩统计(user_exam_stats)所有表的设计均围绕该链路展开，无冗余表，关联关系严谨，业务闭环完整。
