关于stm32f1系列手册中IIC部分的笔记，对应STM32F10xxx参考手册中第24章节。这是我个人在观看手册时的一些问题的汇总
在stm32f103的手册中，iic默认情况下，IIC接口总是工作在从模式。从从模式切换到主模式，需要产生一个起始条件

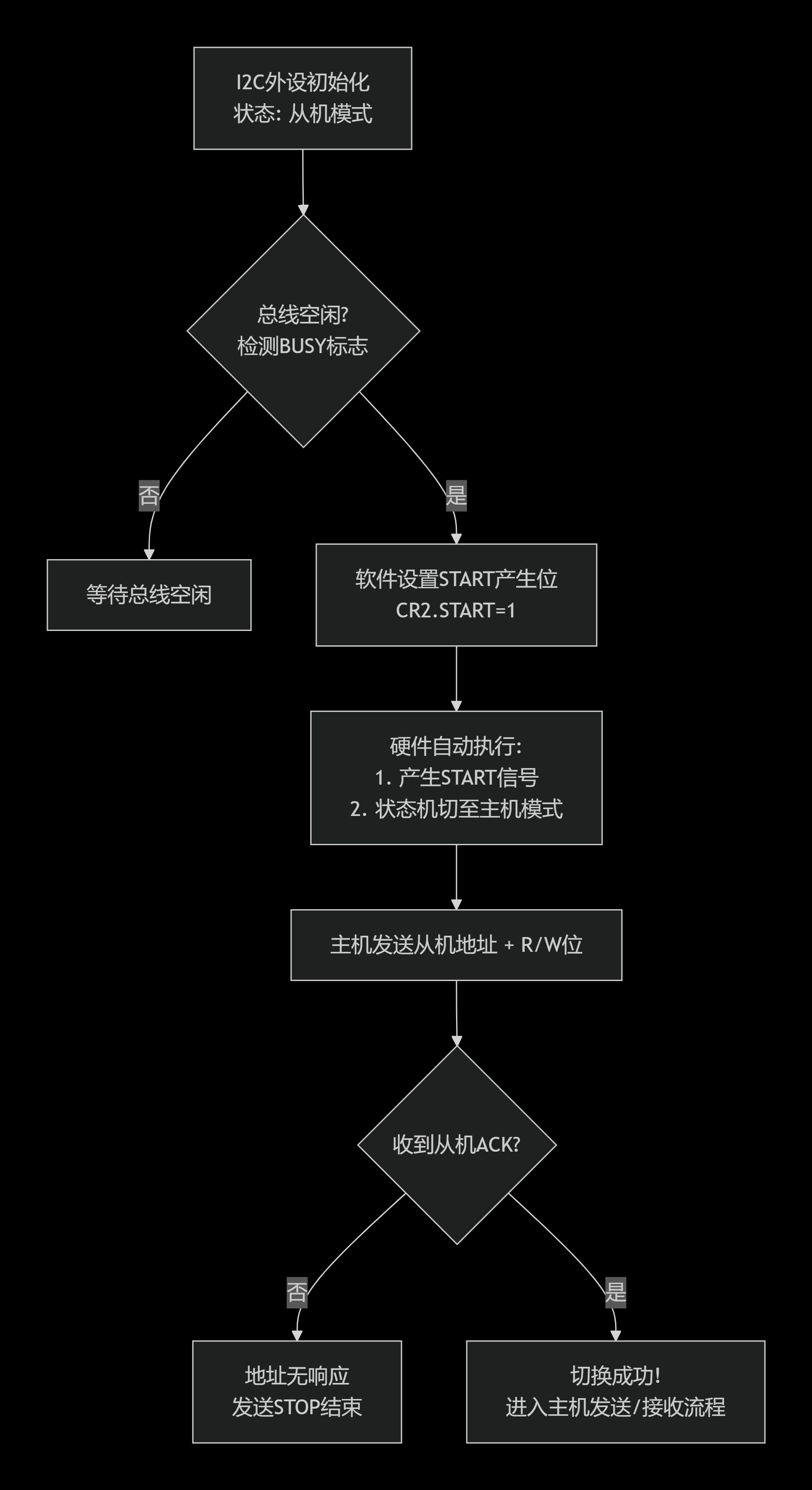

在STM32F103的I2C系统中，从模式切换到主模式并不是一个简单的软件配置切换，而是一个由"产生起始条件"这一硬件事件触发的状态机跃迁。这是STM32F1系列I2C模块一个非常核心且独特的设计。下面为你详细拆解这个过程。
STM32F103的I2C外设内部有一个硬连线状态机。它的默认状态（复位后或总线空闲时）确实是从模式（Slave） 。它始终在监听总线，等待自己被寻址。只有当它主动在总线上发起一个起始信号（START condition），其内部状态才会从"从机接收器/发送器"转变为"主机发送器/接收器"。
从机地址的从发送流程图
当主机要读取一个7位地址的从机时，过程最为直接。
7位地址核心特点 ：寻址一步完成。主机发送的第一个字节就包含了完整的7位地址和读方向位，从机识别后即进入数据发送状态。
10位地址的读取过程较为复杂，它通过一个"重复起始条件 "来实现从"写地址"到"读数据"的切换，以确保与7位地址设备的兼容。
10位地址核心特点：
- 两段式寻址 ：主机先以写方向（0） 发送10位地址（分两个字节）。这确保了总线上的7位地址设备会因首字节
11110不是自己的地址而保持静默。 - 重复起始条件 ：在从机应答完整地址后，主机不发送停止信号，而是立即发送一个重复起始条件（Sr） ，然后再次发送地址头，但将方向位改为读（1）。这才是真正的"开始读取"指令。
- 从机视角 ：对于STM32从机，在首次地址匹配（写方向）时，其
ADDR中断会被触发。在主机发起重复起始并发送读方向地址时，ADDR中断会再次触发。在HAL库中，这通常会在HAL_I2C_AddrCallback中发生两次，从机需要在合适的时机（例如第二次）启动发送流程（HAL_I2C_Slave_Transmit_IT）。

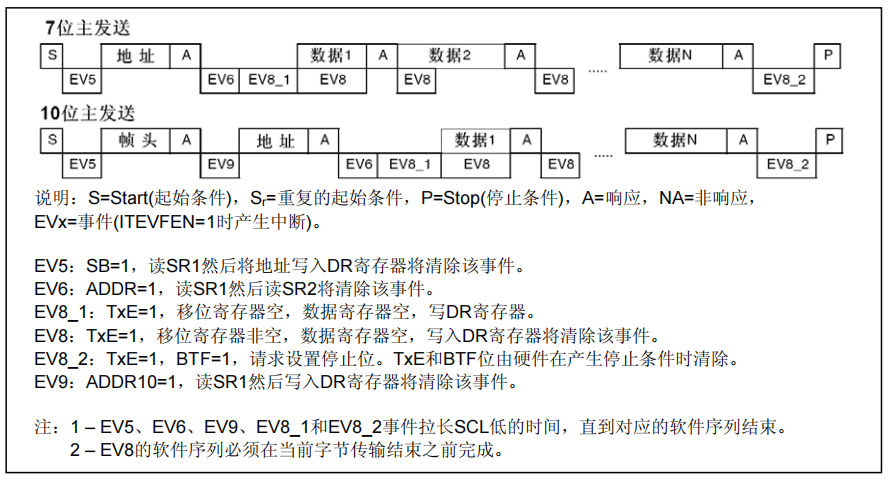

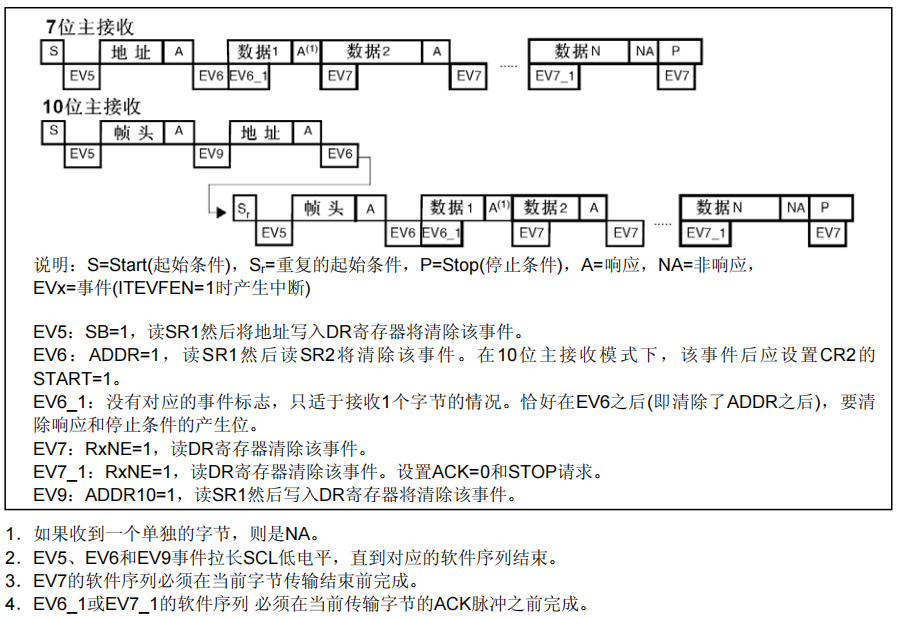

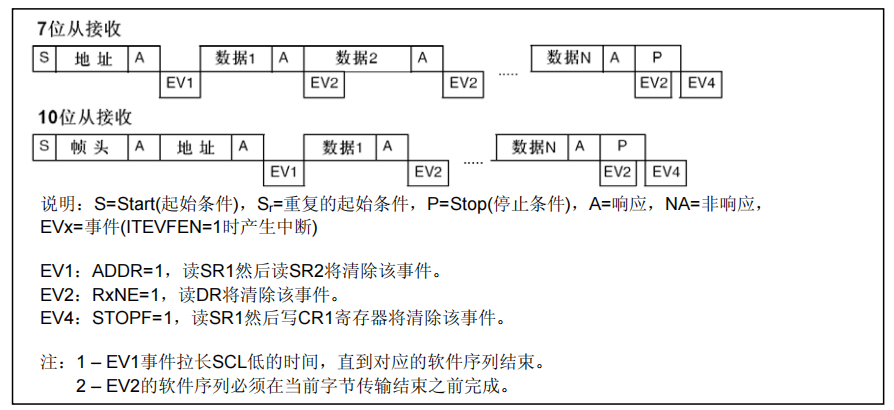

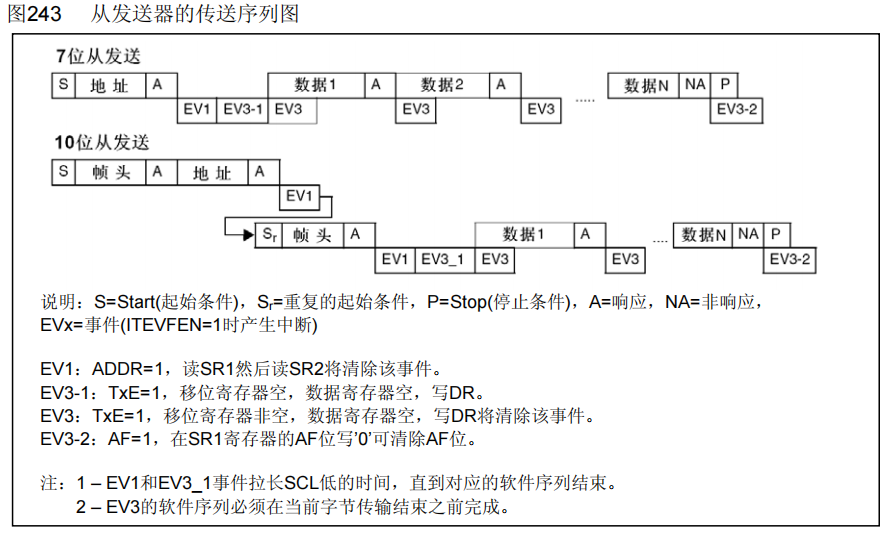

在stm32手册中的图：
注意：这里的帧头就是发送头字节(11110)与10位地址的头两位(A9,A8)+读写方向(1/0)

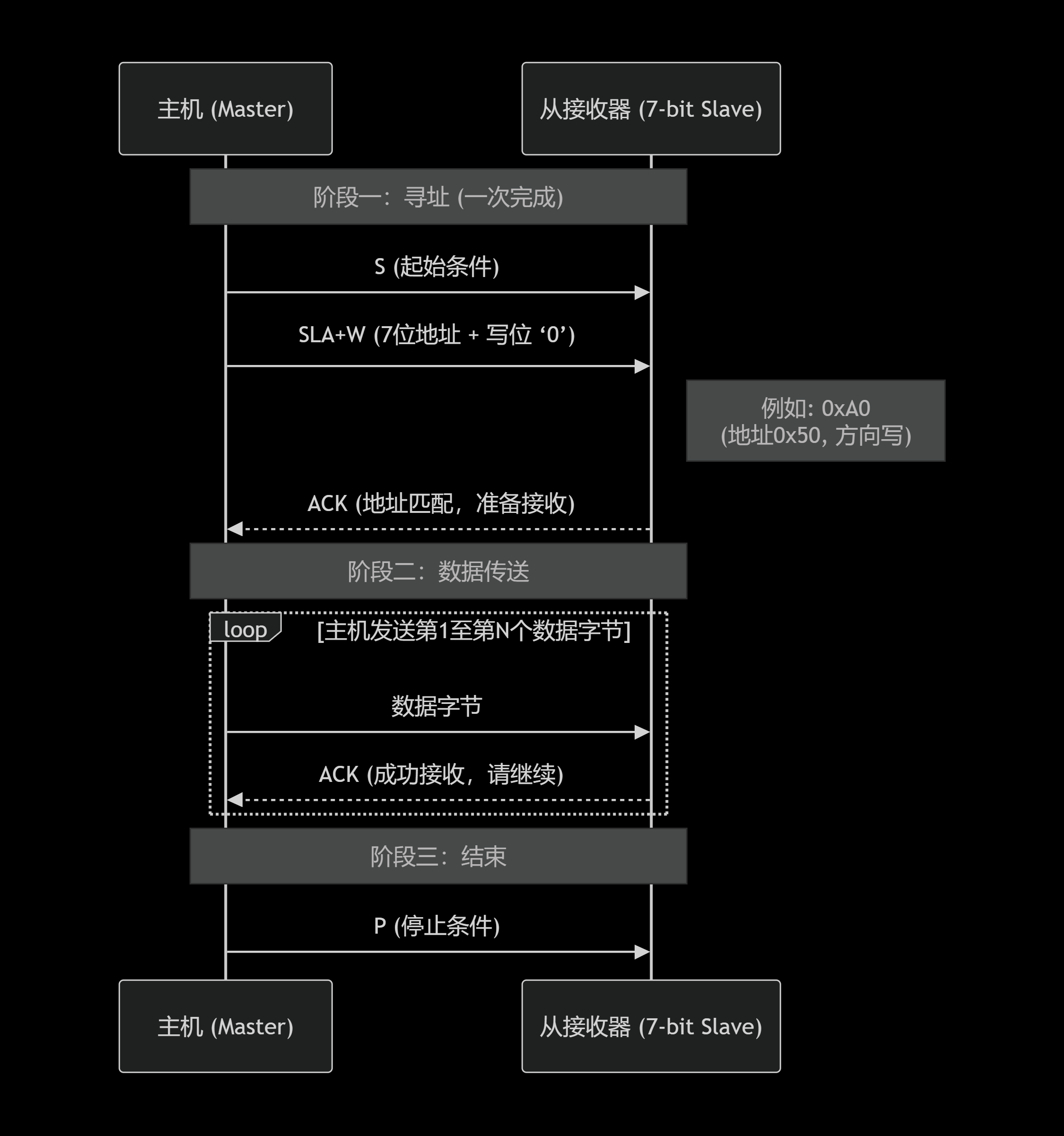

主机向一个7位地址的从机写入数据的过程最为直接。
7位地址核心特点 ：寻址一步完成。主机发送的第一个字节（SLA+W）就同时宣告了"呼叫哪个从机"和"我要向你写数据"这两件事。

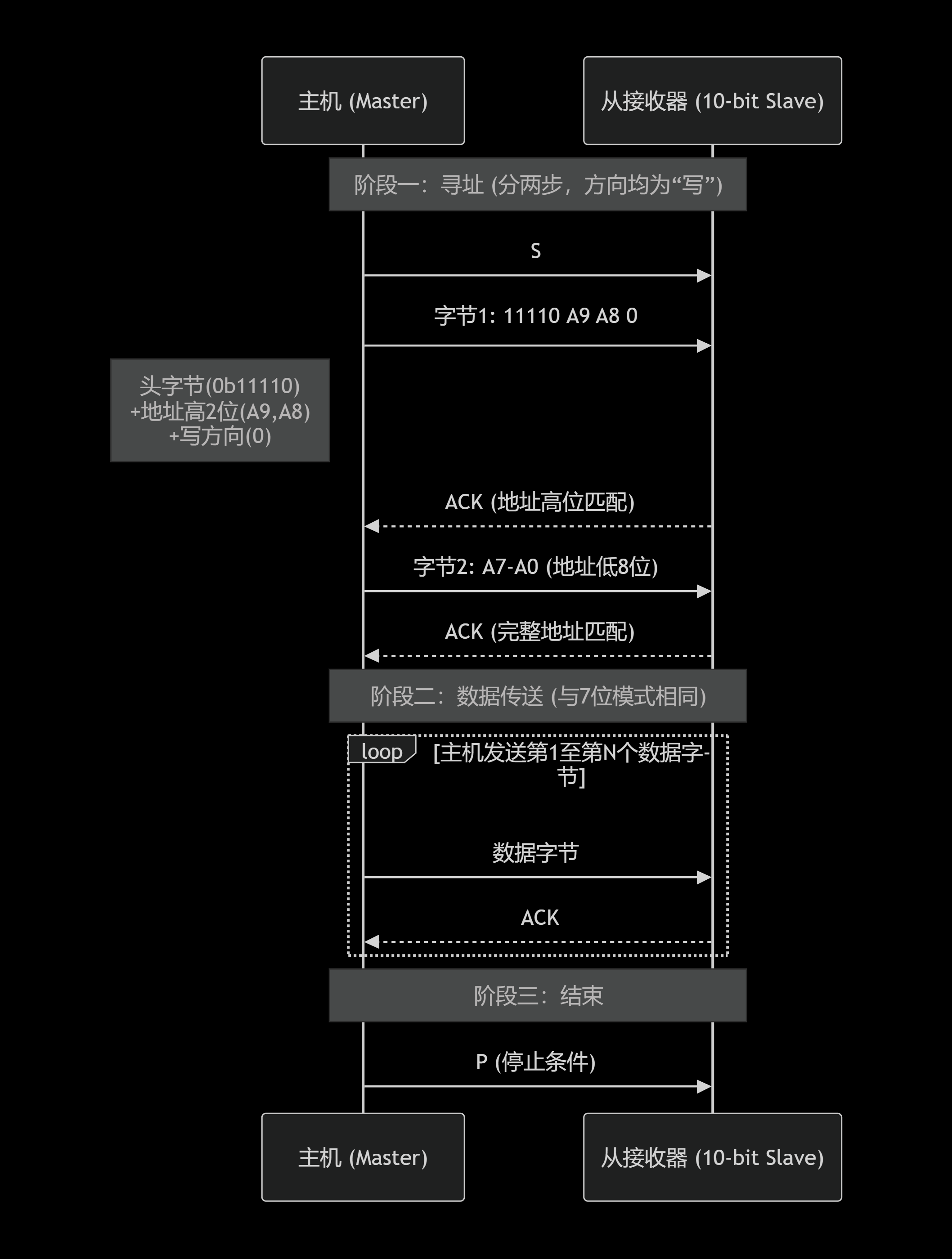

主机向一个10位地址的从机写入数据，寻址过程分两步，但方向自始至终是"写"。
10位地址核心特点：
- 两段式寻址 ：主机先发送地址的高位部分（第一个字节，包含
11110前缀），再发送地址的低位部分（第二个字节）。两个字节的方向位都是"写"（0）。 - 无重复起始 ：与10位地址的读操作 不同，写操作 在完成两段式寻址后，直接进入数据传送阶段，不需要重复起始条件。因为方向从一开始就是明确的（写）。
- 从机视角 ：对于STM32从机，在收到第一个地址字节（
11110xx0）并应答后，ADDR中断可能不会被立即置位，硬件会等待完整地址匹配。通常，在完整地址（第二个字节）匹配并应答后，ADDR中断才会触发。在HAL库中，这会调用HAL_I2C_AddrCallback，从机应在其中启动接收流程（HAL_I2C_Slave_Receive_IT）。

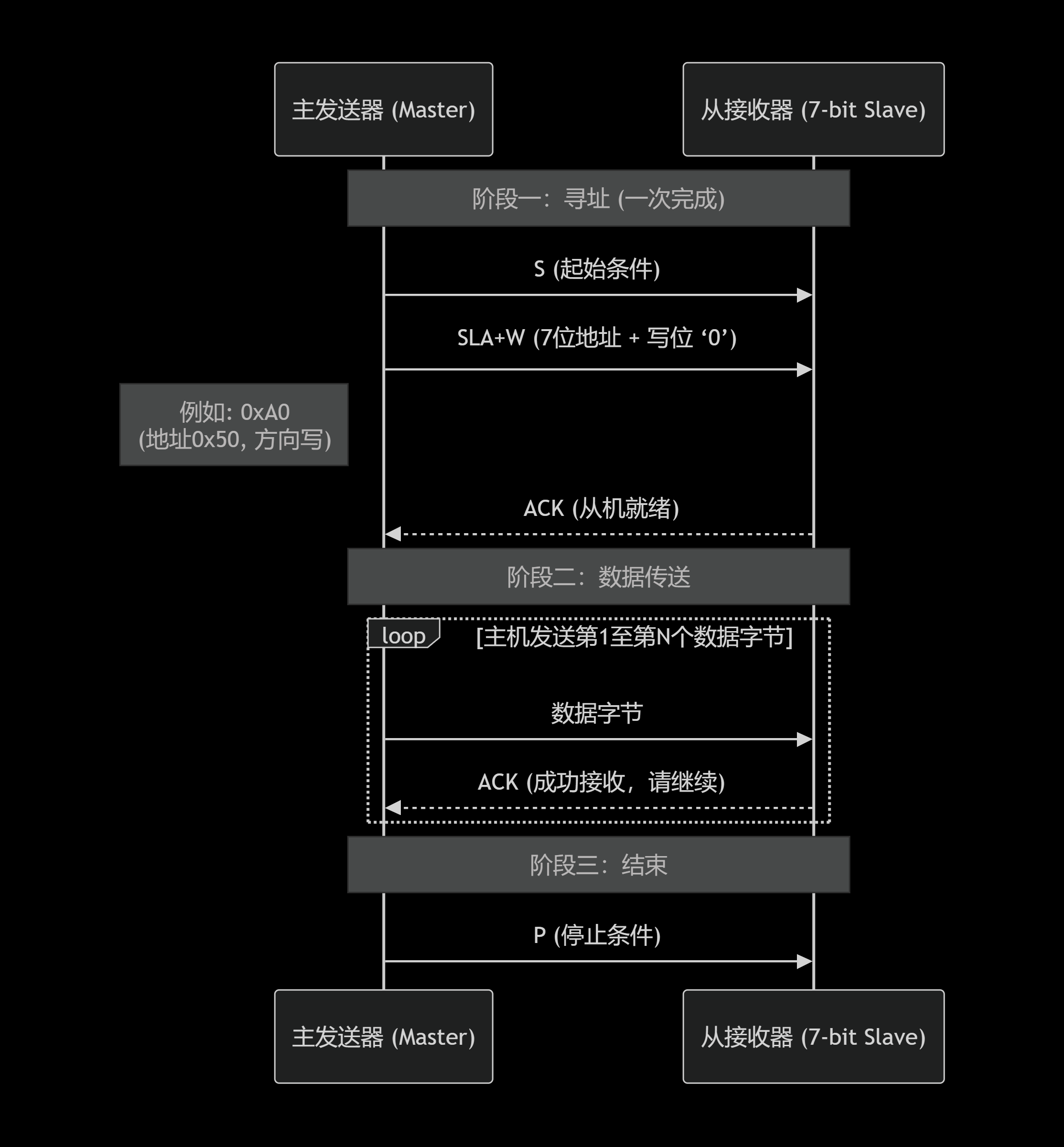

主机向一个7位地址的从机写入数据，这是最常用的简单模式。
7位地址核心特点 ：寻址一步完成。主机发送的第一个字节 SLA+W 同时指定了目标从机和"写"操作。

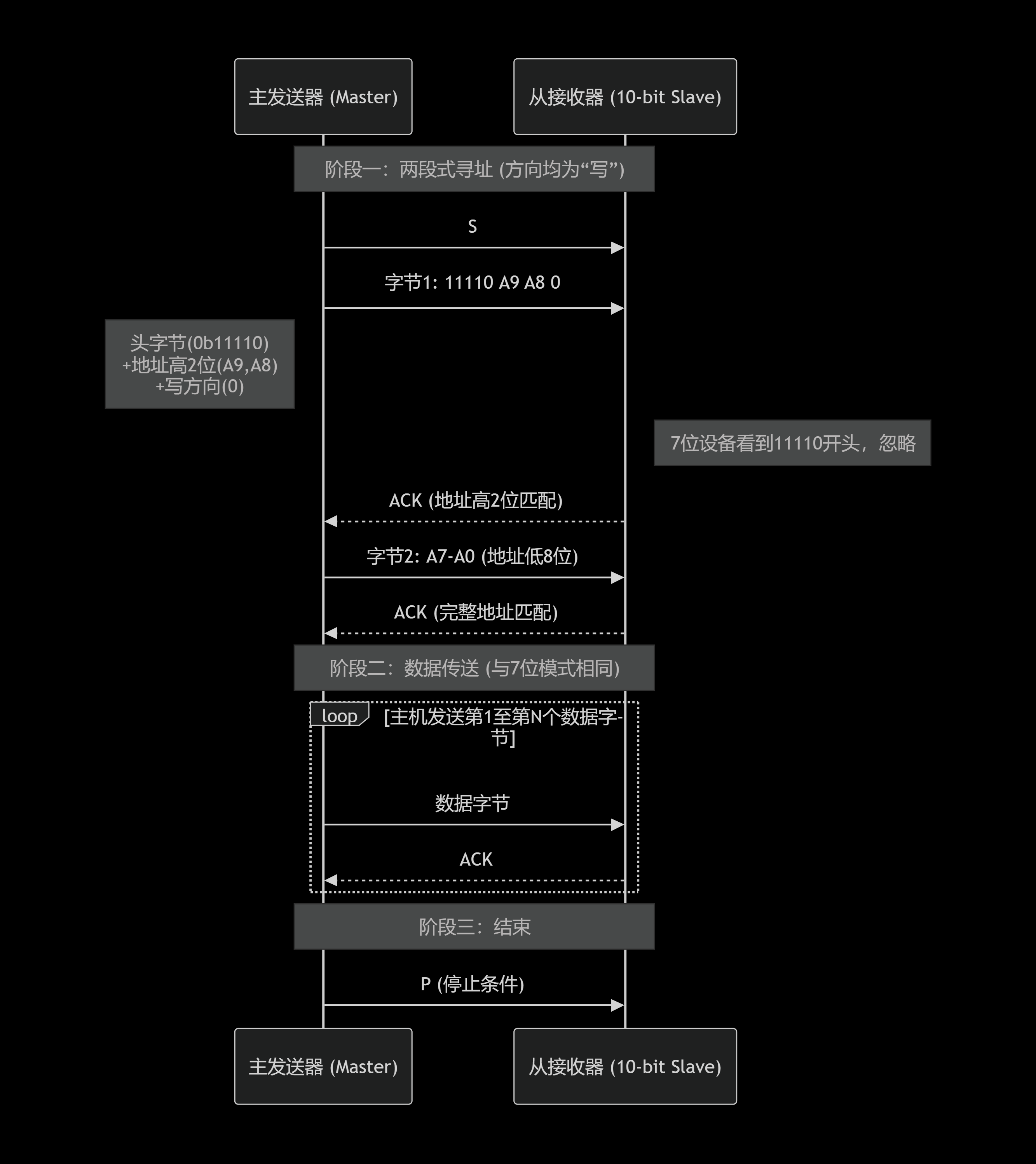

主机向一个10位地址的从机写入数据。关键在于使用保留的 11110 头字节进行寻址。
10位地址核心特点：
- 两段式寻址 ：主机先发送一个特殊的头字节 (
11110 A9 A8 0)，其中包含地址的最高两位（A9, A8）和写方向位（0）。这个字节会被所有支持I2C的设备检测到，但只有理解10位地址的从机才会继续处理。 - 无重复起始 ：由于是写操作，在发送完完整的10位地址（两个字节）并收到ACK后，主机直接开始发送数据，不需要重复起始条件。
- 向后兼容 ：
11110这个模式是I2C协议保留的，不属于任何7位地址范围。因此，总线上的7位地址设备在检测到这个头字节时，会认为不是呼叫自己，从而保持静默，不会干扰通信。

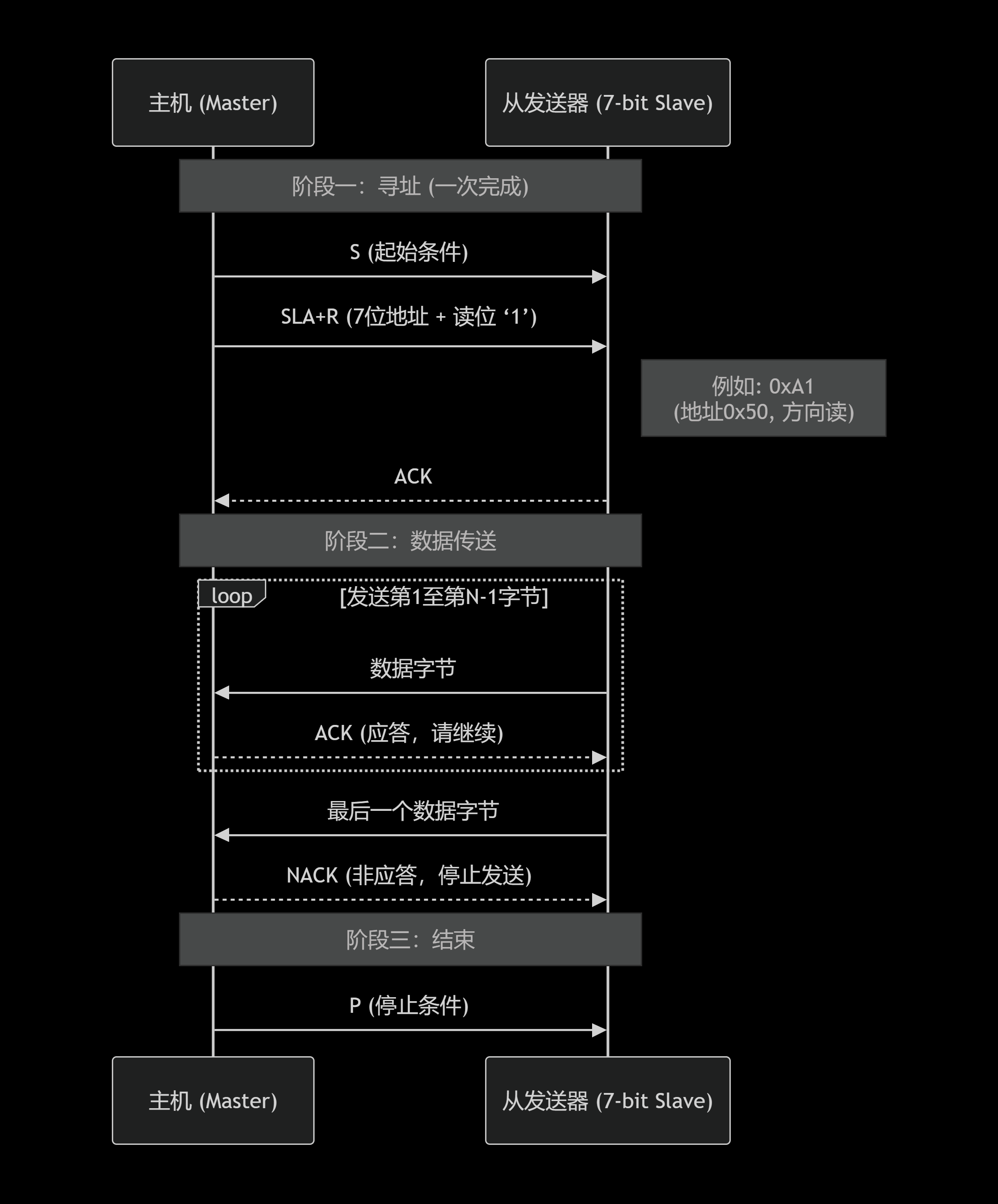

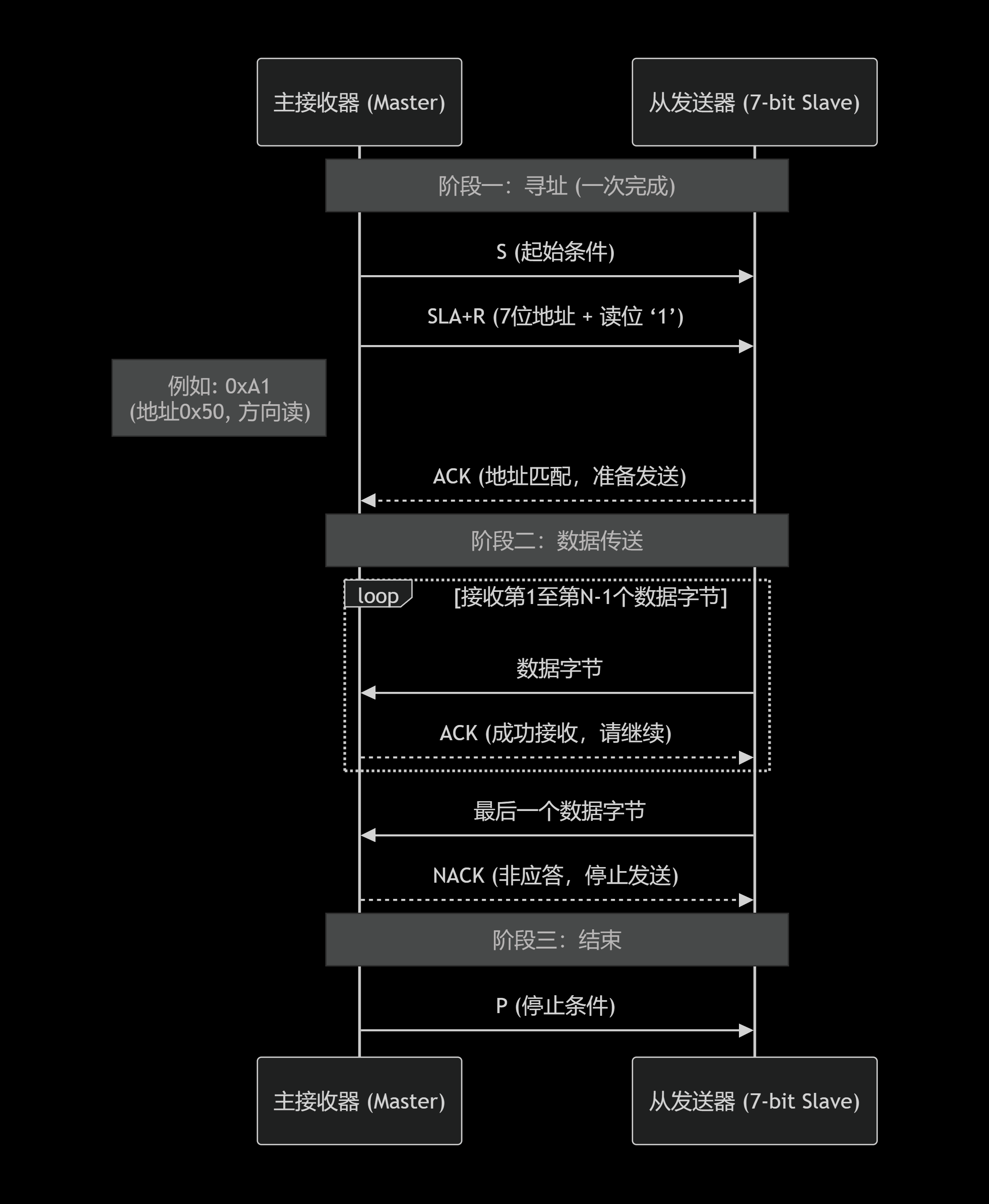

主机从一个7位地址的从机读取数据，过程相对直接。
7位地址核心特点 ：寻址一步完成。主机发送的第一个字节 SLA+R 就明确表示"我要从你那里读数据"。

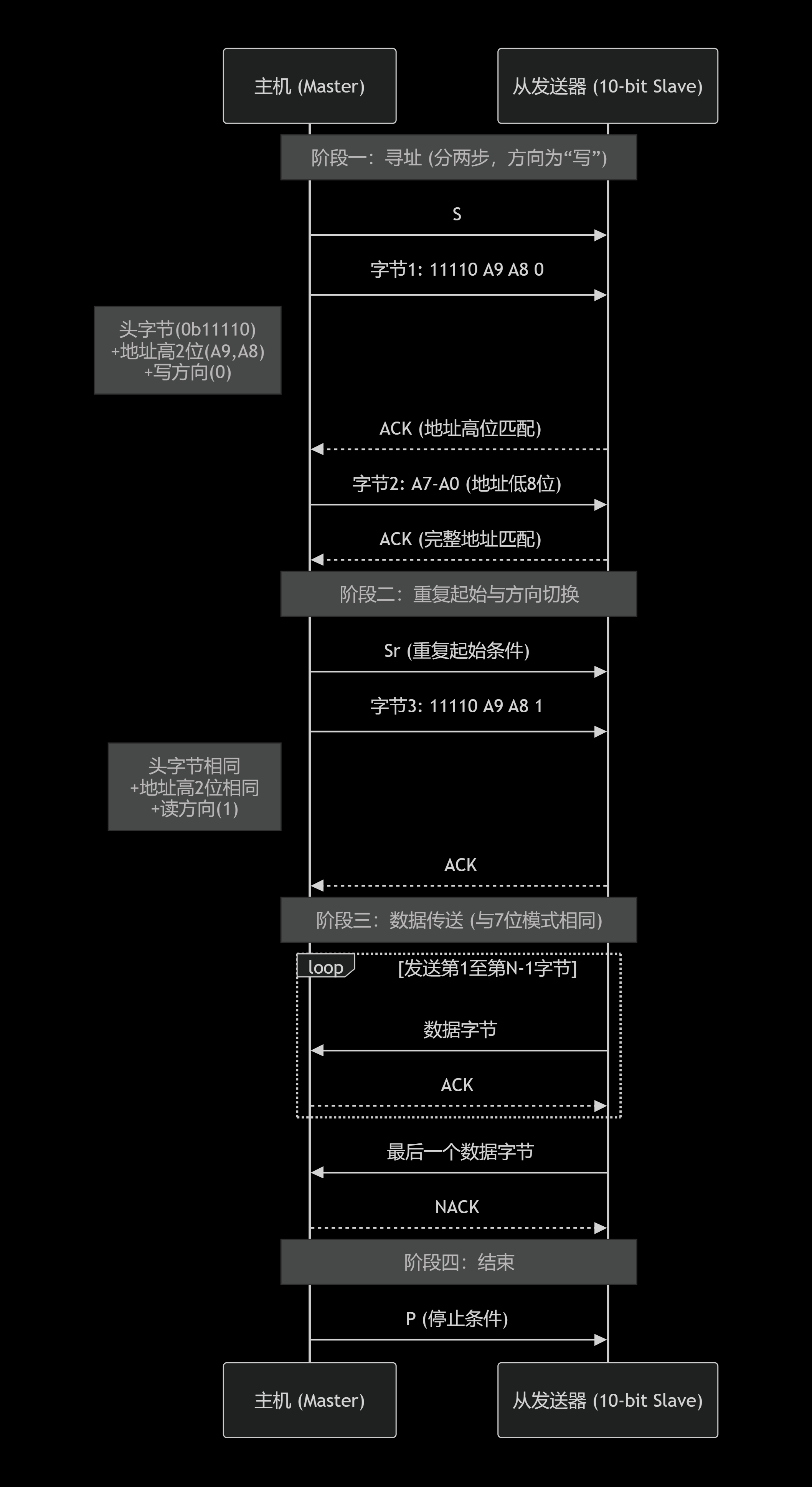

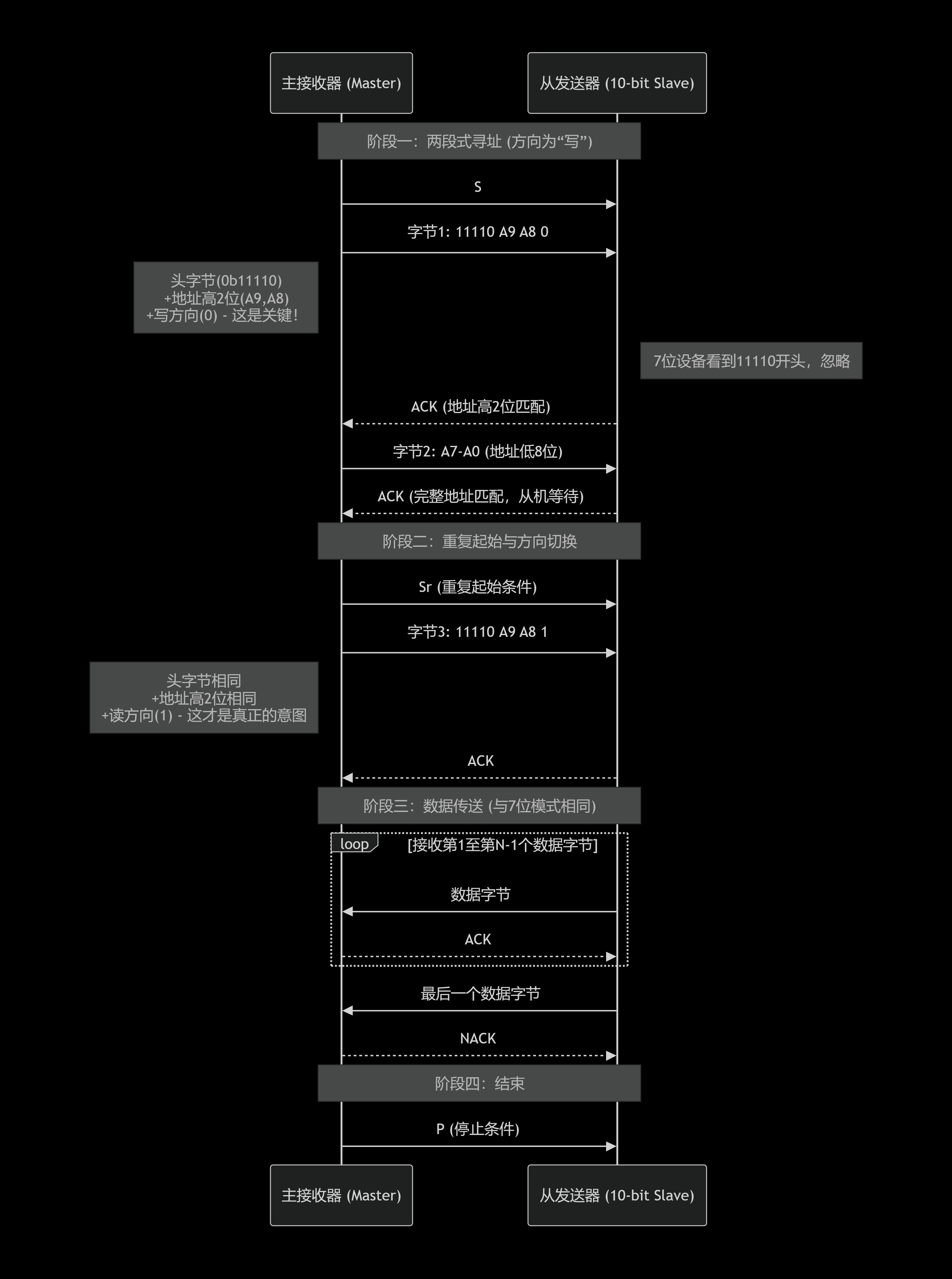

主机从一个10位地址的从机读取数据。这是I2C协议中最复杂的标准序列，因为它需要结合"两段式寻址"和"重复起始条件"。
10位地址核心特点：
- 先写后读的"迂回"策略 ：主机首先以写方向（0） 发送完整的10位地址。这一步的目的不是 要写数据，而是纯粹为了在总线上安全地宣告"我要与地址为0xXX的从机对话"，同时让所有7位设备保持静默。
- 重复起始条件（Sr） ：在从机应答后，主机不发送停止信号，而是立即产生一个重复起始条件 。这会将总线重置到起始状态，但不释放总线控制权，允许主机紧接着发起一次新的通信。
- 发送真实意图 ：在重复起始后，主机再次发送地址头字节，但这次将方向位改为读（1），这才表明了本次操作的真实目的------读取数据。从机识别到此地址和读方向后，开始发送数据。
- 设计精髓 ：这种"虚写实读"的复杂流程，是I2C协议为了在确保与7位设备100%向后兼容的前提下，实现地址扩展而付出的必要代价。
仲裁检测的核心硬件机制
STM32的I2C模块内部有一个 "数据匹配"电路 。它会将自己试图发送到SDA线上的电平 （即TX数据寄存器的值）与 "实际从SDA引脚读取到的电平" 进行实时比较。
仲裁发生的具体时刻 ：在发送地址或数据的每一位时，硬件都会在SCL高电平期间（数据有效时段）进行这种比较。
仲裁失败（丢失）的判定条件：
- 当STM32试图输出'1'（释放SDA，期望高电平） ，但检测到SDA线实际为 '0'（低电平） 时。
- 这表明总线上有另一个主机正在驱动'0'，根据"线与"规则，该主机拥有更高优先级。
- 硬件立即判定自己输掉仲裁，并自动采取后续行动。
硬件仲裁失败后的自动行为
一旦检测到仲裁失败，STM32的I2C硬件会按固定流程处理：
- 立即切换角色 ：自动从 "主发送器" 模式切换到 "从接收器" 模式。
- 释放SDA线：停止驱动SDA线（输出改为高阻态），以避免干扰赢得仲裁的主机继续通信。
- 设置标志位 ：将状态寄存器中的 仲裁丢失标志位
ARLO置1。 - 产生中断：如果相关中断使能，会触发I2C错误中断。
- 清除控制位 ：自动清除
CR1寄存器中的START位 和STOP位 ，并清空DR数据寄存器。
| 错误标志位 | 所属寄存器 | 触发条件 | 含义 |
|---|---|---|---|
ARLO |
I2C_SR1 |
仲裁丢失。在主机模式下，检测到自己发送的电平与总线实际电平冲突。 | 多主机竞争失败 |
AF |
I2C_SR1 |
应答失败。主机发送地址或数据后，未在第九个时钟周期检测到从机的ACK。 | 从机无响应或地址错误 |
BERR |
I2C_SR1 |
总线错误。检测到非法的起始或停止条件（如总线被外部干扰）。 | 总线格式异常 |
OVR |
I2C_SR1 |
数据溢出。在接收到新数据之前，软件未读取旧数据。 | 软件处理过慢 |
TIMEOUT |
I2C_SR1 |
超时。SCL低电平持续时间超过设定值。 | 时钟线被意外拉低 |
SMBus和IIC对比
| 特性 | I²C (Inter-Integrated Circuit) | SMBus (System Management Bus) | 差异影响 |
|---|---|---|---|
| 设计目标 | 通用、灵活，用于板内IC间通信。 | 专为智能电池、电源管理、传感器 等系统管理任务设计，强调可靠性与互操作性。 | SMBus协议更严格，容错性更强。 |
| 电气规格 | 电压电平跟随I/O电源（如3.3V/5V）。上拉电阻值较灵活。 | 电平固定 ：高电平为2.1V-5V，低电平≤0.8V。 上拉电阻严格：通常在1kΩ至10kΩ之间。 | SMBus设备不能直接与I²C的1.8V低电压系统混用。SMBus的强上拉可实现更快的边沿和更低的总线电容容忍度。 |
| 时钟速度 | 标准模式 ：100 kHz 快速模式 ：400 kHz 高速模式：3.4 MHz | 固定 ：10 kHz 至 100 kHz。不支持高速模式。 | SMBus速度较低，旨在保证高噪声环境下的可靠性。 |
| 超时机制 | 无强制超时。时钟拉伸理论上可无限长。 | 强制超时 ： - 时钟低超时 ：35 ms - 总线空闲超时：主机复位后，若总线忙超时（如35 ms），可强制接管。 | SMBus超时防止总线因设备故障（如卡死拉低SCL）而永久锁死，是关键可靠性特性。 |
| 协议扩展 | 基础协议较简单，扩展功能（如时钟拉伸、广播呼叫）由厂商自定义。 | 定义了标准命令集 ：如 Send Byte, Write Word, Read Block 等。 强制使用PEC：部分命令要求包错误校验（Packet Error Checking）。 |
SMBus设备交互更规范，软件驱动通用性更强。PEC增强了数据完整性。 |
| 地址空间 | 7位地址（0x00-0x7F）。保留地址（如0x00广播地址）外均可使用。 | 保留特定地址：如主机默认地址为0x08，SMBus警报响应地址为0x0C。 | SMBus地址分配更规范，避免了设备间的地址冲突。 |
| VDD 容差 | 无特别规定。 | 设备必须能承受 +6V 的电压而不损坏（耐压保护）。 | 增强了系统的鲁棒性，防止因电源异常损坏设备。 |
| 工作温度 | 无特殊要求。 | 通常定义更宽的工作温度范围，适应工业环境。 | 可靠性更高。 |
重要提示 ：即使硬件配置了SMBus模式，要实现完整的SMBus协议（如标准命令、PEC校验），通常仍需在软件层实现。

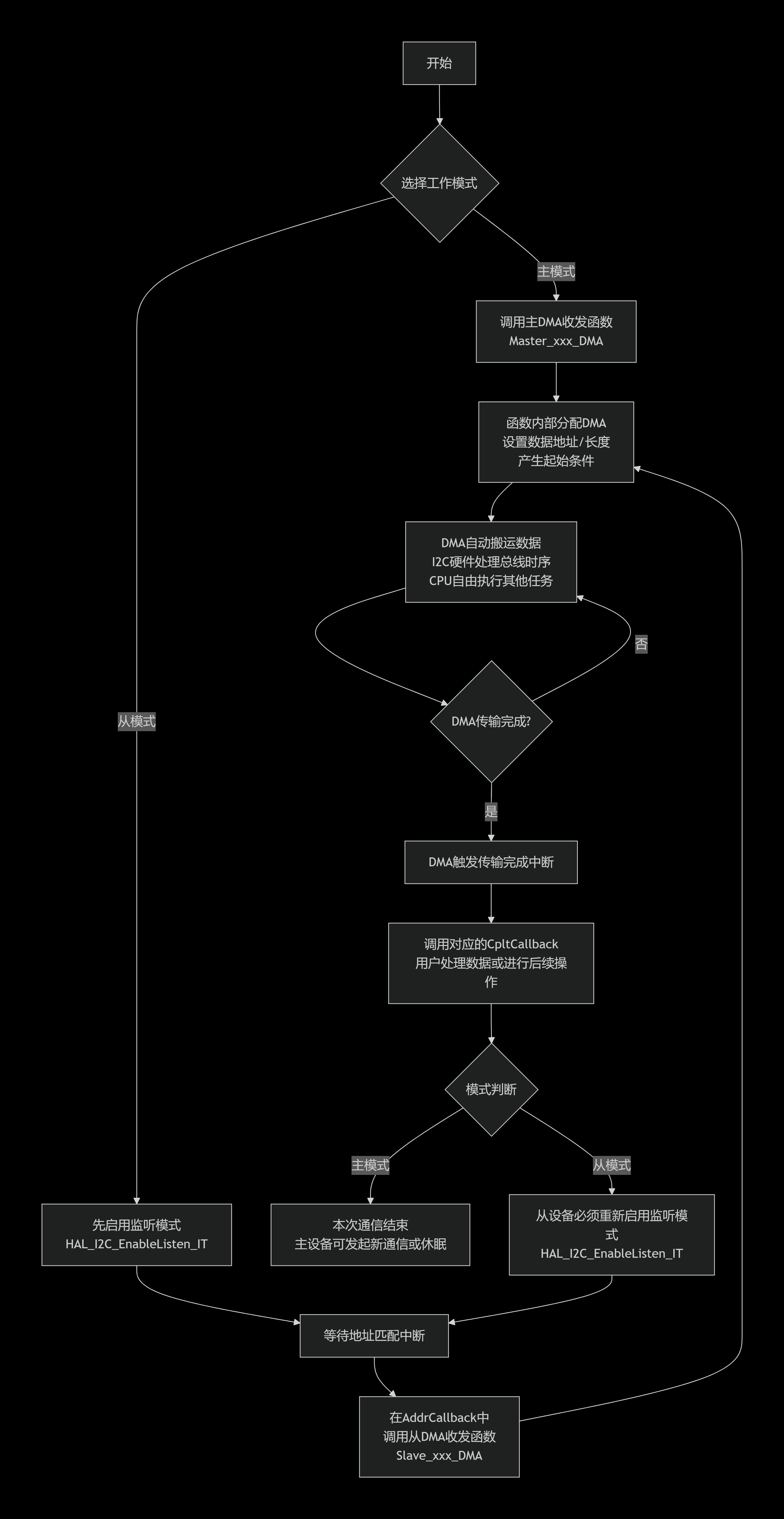

主模式与从模式下，DMA发送与接收的控制流程图(大概)：
- 主模式路径（结束或启动新事务）
- 状态 ：作为通信的发起者，主机在完成预定数据块的收发后，职责已经履行完毕。总线通常已由硬件发送停止条件（P）释放。
- 后续动作 ：回调函数里，你可以选择：
- 结束：什么都不做，通信结束。
- 启动新事务 ：基于业务逻辑，立即或延时后发起下一轮对相同或不同从机的通信（再次调用
Master_xxx_DMA）。
- 不需要：重新启用监听或进行其他模式切换。
- 从模式路径（必须重新监听）
- 状态 ：作为被动的响应者，从机在一次请求-响应周期结束后，必须立即回到"待命"状态，否则将错过主机的下一次呼叫。
- 强制动作 ：在任何一个从机传输完成回调函数（
SlaveTxCpltCallback或SlaveRxCpltCallback）的最后，必须 重新调用HAL_I2C_EnableListen_IT()。这是从机DMA编程的铁律。 - 目的：这将I2C外设再次置于"地址匹配监听"状态，等待下一次总线上的呼叫。

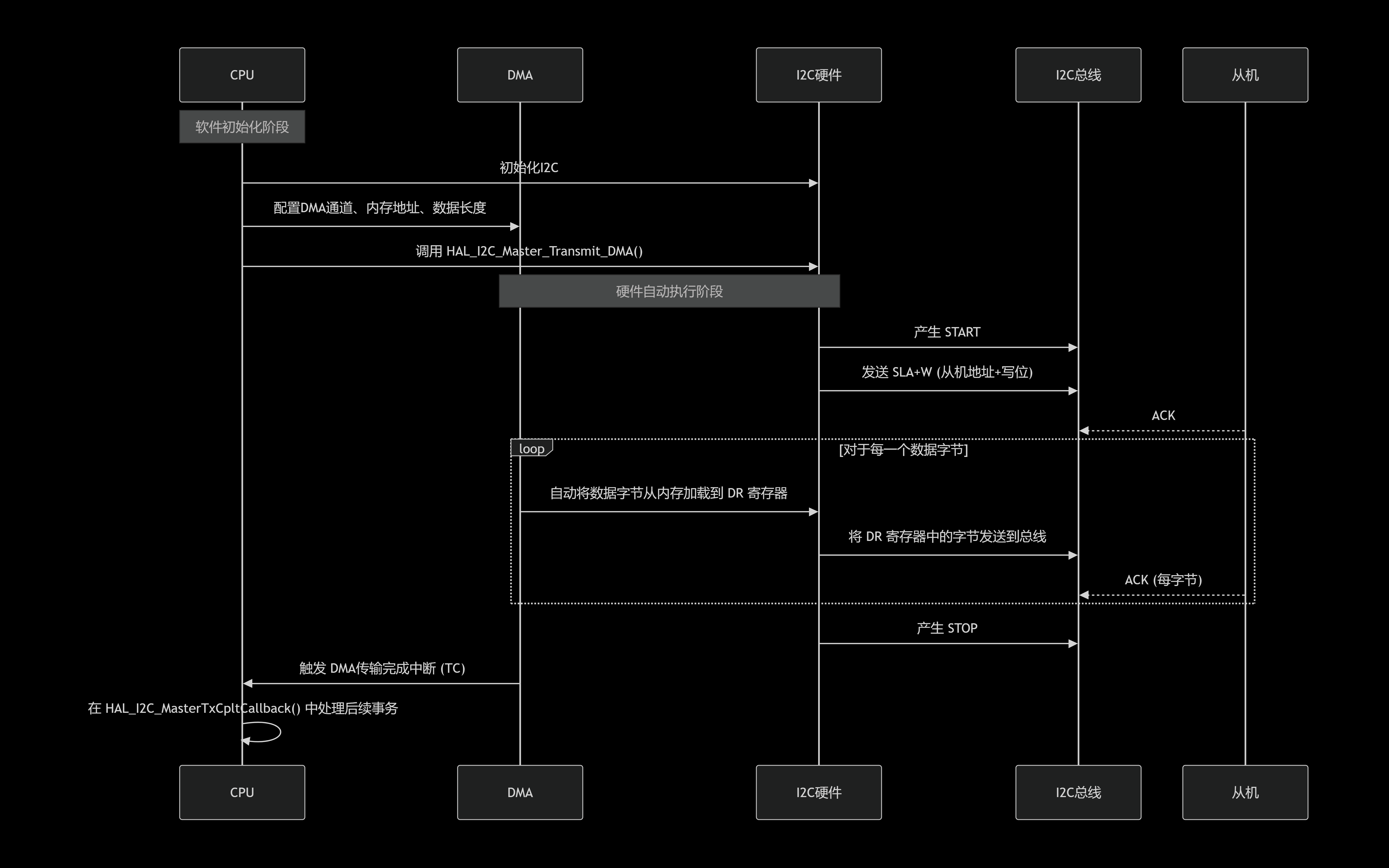

当STM32作为主机，使用DMA向从机写数据时，硬件自动化的程度最高。
关键点：主模式DMA发送由一次函数调用启动，整个数据块的搬移和发送完全由DMA和I2C硬件协同完成，CPU仅在最后收到一次完成中断。

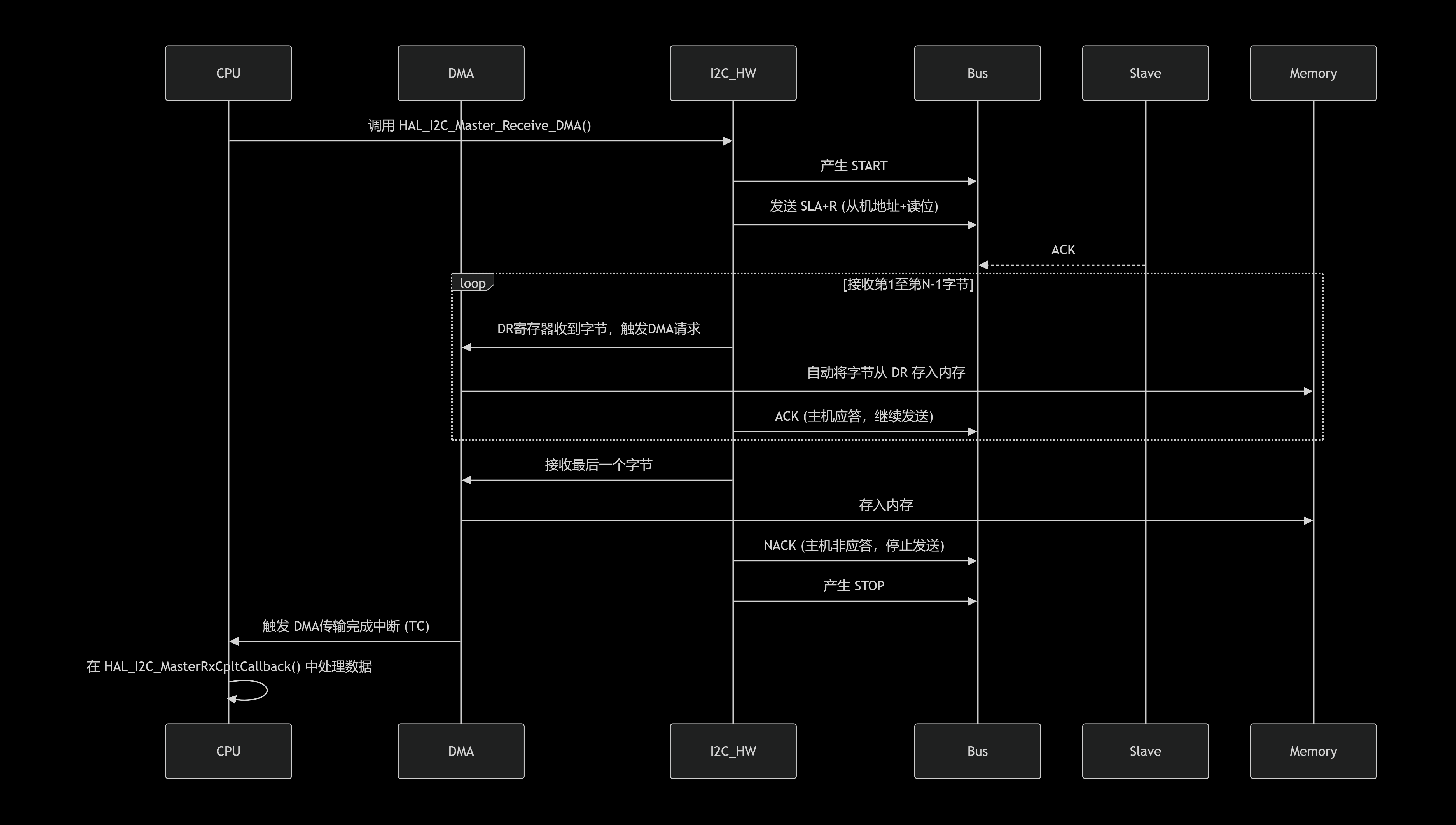

主机使用DMA从从机读取数据，流程对称但方向相反。

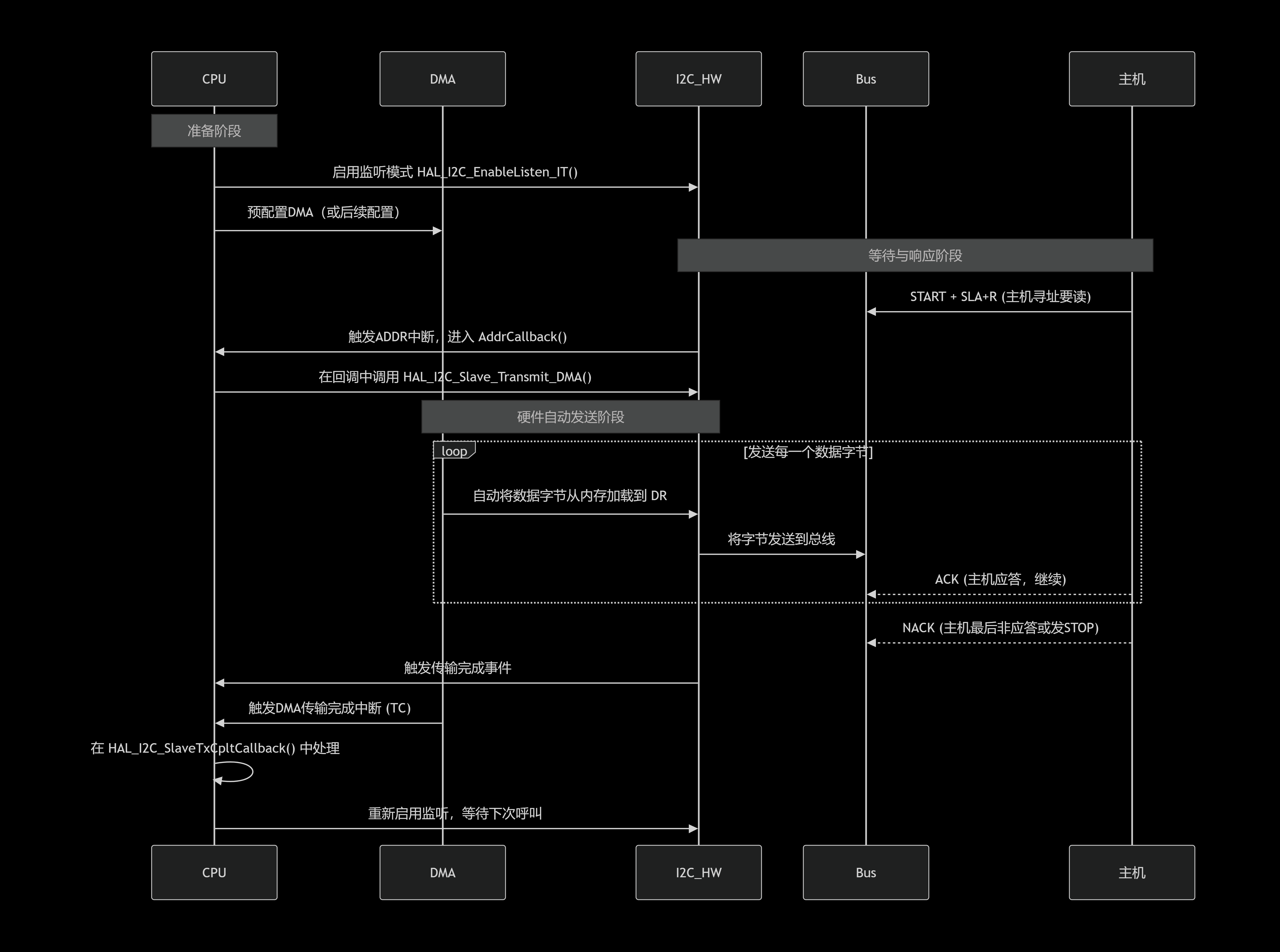

STM32作为从机，在收到主机读请求后，使用DMA向主机发送数据。
STM32作为从机，使用DMA接收主机写来的数据。
注意事项
- 内存缓冲区管理 ：DMA直接操作内存，必须确保缓冲区在传输期间有效且内存地址对齐（通常要求32位对齐）。
- DMA与I2C中断优先级：DMA传输完成中断和I2C事件中断（如ADDR、NACK）的优先级需合理设置，避免相互阻塞。
- 从模式的特殊性 ：从机的DMA传输必须在地址匹配回调（AddrCallback）中启动，而不是在主循环中随意启动。
- 错误处理 ：务必实现
HAL_I2C_ErrorCallback，以处理DMA传输中可能出现的总线错误、仲裁丢失或NACK错误。 - 双缓冲技巧：对于连续数据流，可以配置DMA双缓冲模式。当一个缓冲区用于传输时，CPU可处理另一个已满的缓冲区，实现无缝衔接。
时钟控制寄存器(I2C_CCR)
SCL频率计算公式
主模式下的SCL频率计算公式 ：
fSCL=fPCLK1(CCR+1)×2f_{SCL}=\frac{f_{PCLK1}}{(CCR+1)\times{2}}fSCL=(CCR+1)×2fPCLK1
CCR值的分情况计算
CCR（时钟控制寄存器）的计算根据模式和占空比不同而不同：
标准模式（100kHz） ：
CCR=PCLK1(2×fSCL)CCR=\frac{PCLK1}{(2\times{f_{SCL}})}CCR=(2×fSCL)PCLK1
快速模式（400kHz）：
- 占空比 2:1（I2C_DUTYCYCLE_2） ：
CCR=PCLK1(3×fSCL)CCR=\frac{PCLK1}{(3\times{f_{SCL}})}CCR=(3×fSCL)PCLK1 - 占空比 16:9（I2C_DUTYCYCLE_16_9） ：
CCR=PCLK1(25×fSCL)CCR=\frac{PCLK1}{(25\times{f_{SCL}})}CCR=(25×fSCL)PCLK1
注意：PCLK1是指的当前IIC总线的时钟频率
实际参数约束
- CCR必须是整数，通常向下取整
- 最小CCR值 ：
- 标准模式：≥ 4
- 快速模式：≥ 1
- 实际频率计算：用取整后的CCR代入主公式计算实际频率
CCR值的三种模式推导
标准模式（Standard Mode）推导
在标准模式下，I2C协议要求高电平和低电平时间相等 （占空比1:1）。
硬件工作方式：
- 每个SCL周期由 2个时间单位 组成
- 1个单位用于高电平（Thigh）
- 1个单位用于低电平（Tlow）
- 每个时间单位的长度 = CCR × PCLK1周期
txt
1个SCL周期 = 2个时间单位
1个时间单位 = CCR × (1 / PCLK1) 秒
所以：
T_SCL = 2 × CCR × (1 / PCLK1)
f_SCL = 1 / T_SCL = PCLK1 / (2 × CCR)
反过来：
CCR = PCLK1 / (2 × f_SCL)快速模式，占空比2:1 推导
在快速模式下，当选择占空比2:1时：
- 高电平时间（Thigh） = 2个时间单位
- 低电平时间（Tlow） = 1个时间单位
- 总周期 = 3个时间单位
硬件工作方式： - 配置为快速模式+2:1占空比时，硬件自动按照2:1的比例分配高/低电平
txt
1个SCL周期 = 3个时间单位 (因为2+1=3)
1个时间单位 = CCR × (1 / PCLK1) 秒
所以：
T_SCL = 3 × CCR × (1 / PCLK1)
f_SCL = 1 / T_SCL = PCLK1 / (3 × CCR)
反过来：
CCR = PCLK1 / (3 × f_SCL)注意：手册中占空比的表示方式（1:2, 9:16）与我们通常说的（2:1, 16:9）是相反的，但实质相同。
快速模式，占空比16:9 推导
在快速模式下，当选择占空比16:9时：
- 高电平时间（Thigh） = 16个时间单位
- 低电平时间（Tlow） = 9个时间单位
- 总周期 = 25个时间单位
硬件工作方式： - 配置为快速模式+16:9占空比时，硬件自动按照16:9的比例分配高/低电平
txt
1个时间单位 = CCR × (1 / PCLK1) 秒
Thigh = 16 × 时间单位
Tlow = 9 × 时间单位
T_SCL = Thigh + Tlow = (16 + 9) × 时间单位 = 25 × 时间单位
所以：
T_SCL = 25 × CCR × (1 / PCLK1)
f_SCL = 1 / T_SCL = PCLK1 / (25 × CCR)
反过来：
CCR = PCLK1 / (25 × f_SCL)注意：手册中占空比的表示方式（1:2, 9:16）与我们通常说的（2:1, 16:9）是相反的，但实质相同。
示例1：标准模式100kHz，PCLK1=8MHz
已知参数
- PCLK1 = 8,000,000 Hz
- 目标频率 f_SCL = 100,000 Hz
- 模式：标准模式（Sm，≤100kHz）
计算过程
txt
1. 使用标准模式公式：CCR = PCLK1 / (2 × f_SCL)
2. 代入数值：CCR = 8,000,000 / (2 × 100,000)
3. 计算：CCR = 8,000,000 / 200,000 = 40
4. CCR是整数，满足要求（标准模式要求CCR≥4）
5. 计算实际频率：f_实际 = PCLK1 / (CCR × 2) = 8,000,000 / (40 × 2) = 8,000,000 / 80 = 100,000 Hz
6. 误差：0%（完美匹配）结果
txt
标准模式，100kHz配置：
理论CCR = 40
实际CCR = 40
实际频率 = 100,000 Hz
误差 = 0%
结论：完美配置示例2：快速模式400kHz，占空比2:1，PCLK1=36MHz
已知参数
- PCLK1 = 36,000,000 Hz
- 目标频率 f_SCL = 400,000 Hz
- 模式：快速模式，占空比2:1
计算过程
txt
1. 使用快速模式2:1公式：CCR = PCLK1 / (3 × f_SCL)
2. 代入数值：CCR = 36,000,000 / (3 × 400,000)
3. 计算：CCR = 36,000,000 / 1,200,000 = 30
4. CCR是整数，满足要求（快速模式要求CCR≥1）
5. 计算实际频率：f_实际 = PCLK1 / (CCR × 3) = 36,000,000 / (30 × 3) = 36,000,000 / 90 = 400,000 Hz
6. 误差：0%（完美匹配）结果
txt
快速模式400kHz，占空比2:1配置：
理论CCR = 30
实际CCR = 30
实际频率 = 400,000 Hz
误差 = 0%
结论：完美配置示例3：快速模式400kHz，占空比16:9，PCLK1=36MHz
已知参数
- PCLK1 = 36,000,000 Hz
- 目标频率 f_SCL = 400,000 Hz
- 模式：快速模式，占空比16:9
计算过程
txt
1. 使用快速模式16:9公式：CCR = PCLK1 / (25 × f_SCL)
2. 代入数值：CCR = 36,000,000 / (25 × 400,000)
3. 计算：CCR = 36,000,000 / 10,000,000 = 3.6
4. CCR取整：向下取整为3，但需要检查最小值要求
5. 验证：快速模式最小CCR=1，3≥1，所以CCR=3
6. 计算实际频率：f_实际 = PCLK1 / (CCR × 25) = 36,000,000 / (3 × 25) = 36,000,000 / 75 = 480,000 Hz
7. 误差：(480,000 - 400,000)/400,000 × 100% = 20%（误差过大）
重新考虑向上取整：
8. CCR向上取整：3.6向上取整为4
9. 计算实际频率：f_实际 = 36,000,000 / (4 × 25) = 36,000,000 / 100 = 360,000 Hz
10. 误差：(360,000 - 400,000)/400,000 × 100% = -10%
11. I2C协议允许误差±10%，因此CCR=4是可接受的结果
txt
快速模式400kHz，占空比16:9配置：
理论CCR = 3.6
CCR取整选项：
1. 向下取整：CCR=3 → 实际频率=480,000Hz → 误差=+20%（超出允许范围）
2. 向上取整：CCR=4 → 实际频率=360,000Hz → 误差=-10%（在允许范围内）
选择CCR=4
实际频率 = 360,000 Hz
误差 = -10%
结论：可接受配置示例4：标准模式100kHz，PCLK1=72MHz
已知参数
- PCLK1 = 72,000,000 Hz
- 目标频率 f_SCL = 100,000 Hz
- 模式：标准模式
计算过程
txt
1. 使用标准模式公式：CCR = PCLK1 / (2 × f_SCL)
2. 代入数值：CCR = 72,000,000 / (2 × 100,000)
3. 计算：CCR = 72,000,000 / 200,000 = 360
4. CCR是整数，满足要求
5. 计算实际频率：f_实际 = PCLK1 / (CCR × 2) = 72,000,000 / (360 × 2) = 72,000,000 / 720 = 100,000 Hz
6. 误差：0%（完美匹配）结果
txt
标准模式，100kHz配置：
理论CCR = 360
实际CCR = 360
实际频率 = 100,000 Hz
误差 = 0%
结论：完美配置示例5：快速模式400kHz，占空比2:1，PCLK1=72MHz
已知参数
- PCLK1 = 72,000,000 Hz
- 目标频率 f_SCL = 400,000 Hz
- 模式：快速模式，占空比2:1
计算过程
txt
1. 使用快速模式2:1公式：CCR = PCLK1 / (3 × f_SCL)
2. 代入数值：CCR = 72,000,000 / (3 × 400,000)
3. 计算：CCR = 72,000,000 / 1,200,000 = 60
4. CCR是整数，满足要求
5. 计算实际频率：f_实际 = PCLK1 / (CCR × 3) = 72,000,000 / (60 × 3) = 72,000,000 / 180 = 400,000 Hz
6. 误差：0%（完美匹配）结果
txt
快速模式400kHz，占空比2:1配置：
理论CCR = 60
实际CCR = 60
实际频率 = 400,000 Hz
误差 = 0%
结论：完美配置
