[Vulkan 实战] 深入解析 Vulkan Compute Shader：实现高效 N-Body 粒子模拟

前言

N-Body 模拟（多体模拟）是计算物理中的经典问题，旨在模拟大量粒子在引力相互作用下的运动轨迹。由于每个粒子都会受到场景中所有其他粒子的引力影响，其计算复杂度高达。

在传统的 CPU 模拟中，随着粒子数量的增加，性能会急剧下降。然而，这正是 GPU 并行计算（General-Purpose computing on GPU, GPGPU）大显身手的领域。本文将基于 Khronos Vulkan Samples 中的代码，详细解读如何利用 Vulkan 的 Compute Shader 和 共享内存（Shared Memory） 优化技术，实现一个高效的 N-Body 粒子系统。

Vulkan-Samples/samples/api/compute_nbody at main · 13536309143/Vulkan-Samples

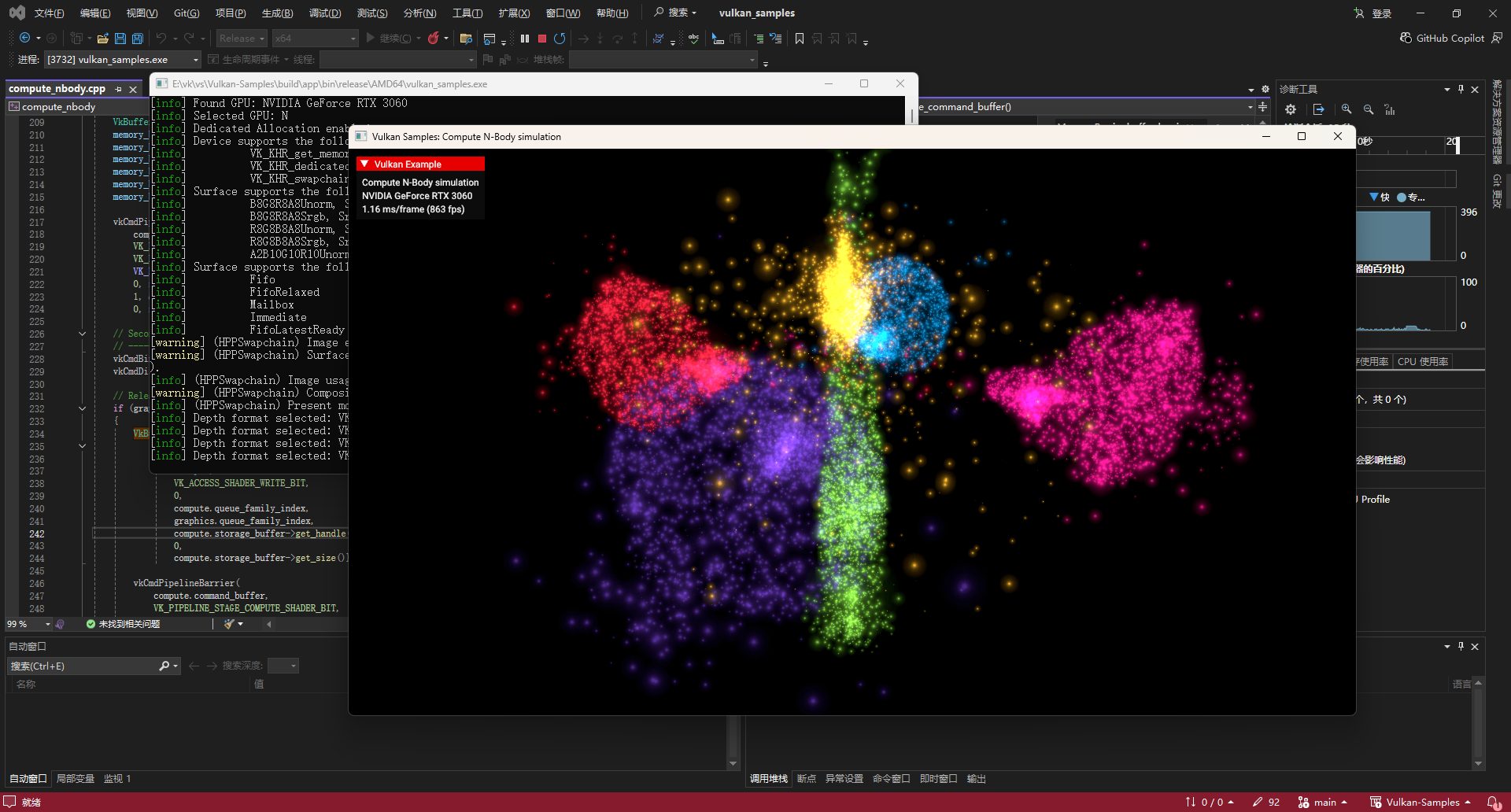

系统架构概览

本示例采用 "计算-渲染" 分离 的架构。整个过程分为两个主要阶段：

计算阶段 (Compute): 使用 Compute Shader 更新粒子的速度和位置。
渲染阶段 (Graphics): 使用 Graphics Pipeline 将粒子渲染为点精灵（Point Sprites）。

为了实现这一架构，我们需要在 Vulkan 中处理好计算队列（Compute Queue）与图形队列（Graphics Queue）之间的同步与资源所有权转移。

核心数据结构

粒子数据存储在一个 Shader Storage Buffer Object (SSBO) 中。每个粒子包含位置（包含质量）和速度（包含颜色梯度信息）。

GLSL 定义 (particle_calculate.comp)

cpp 复制代码

struct Particle
{
    vec4 pos; // xyz = 位置, w = 质量
    vec4 vel; // xyz = 速度, w = 梯度纹理坐标
};

C++ 定义 (compute_nbody.h)

cpp 复制代码

struct Particle
{
    glm::vec4 pos;        // xyz = position, w = mass
    glm::vec4 vel;        // xyz = velocity, w = gradient texture position
};

核心算法：Compute Shader 的两步走的策略

为了清晰地管理物理模拟，示例将计算过程拆分为两个 Pipeline（流水线）：

第一步：计算粒子受力 (Calculate Pass)

这是计算量最大的部分。如果不进行优化，每个线程（代表一个粒子）需要从显存（Global Memory）中读取所有其他个粒子的位置来计算引力。这会导致巨大的内存带宽压力。

优化方案：共享内存（Shared Memory）分块技术

代码利用了 Compute Shader 的 shared 变量，这是一种位于 GPU 芯片上的高速缓存，比全局显存快得多。

分块加载 (Tiling): 将所有粒子分成若干个块（Tile）。
协作加载: 工作组（Work Group）内的线程协作将一个 Tile 的粒子数据加载到共享内存中。
高速计算: 线程读取共享内存中的数据计算引力，而不是反复读取全局显存。

代码解析 (particle_calculate.comp):

cpp 复制代码

// 定义共享内存大小，通过特化常量配置，通常为 1024
layout (constant_id = 1) const int SHARED_DATA_SIZE = 1024;
shared vec4 sharedData[SHARED_DATA_SIZE];

void main()
{
    // ... 获取当前粒子位置 ...
    vec4 acceleration = vec4(0.0);

    // 循环遍历所有粒子块
    for (int i = 0; i < ubo.particleCount; i += SHARED_DATA_SIZE)
    {
        // 1. 协作加载：将当前块的粒子位置加载到共享内存
        if (i + gl_LocalInvocationID.x < ubo.particleCount)
        {
            sharedData[gl_LocalInvocationID.x] = particles[i + gl_LocalInvocationID.x].pos;
        }
        else
        {
            sharedData[gl_LocalInvocationID.x] = vec4(0.0);
        }

        // 2. 内存屏障：确保工作组内所有线程都完成了加载
        barrier();

        // 3. 计算引力：利用共享内存中的数据
        for (int j = 0; j < gl_WorkGroupSize.x; j++)
        {
            vec4 other = sharedData[j];
            vec3 len = other.xyz - position.xyz;
            // 引力公式：F = G * m1 * m2 / (r^2 + soften)
            acceleration.xyz += GRAVITY * len * other.w / pow(dot(len, len) + SOFTEN, POWER);
        }

        // 4. 再次屏障：等待所有线程计算完毕，准备加载下一个块
        barrier();
    }

    // 更新速度
    particles[index].vel.xyz += ubo.deltaT * TIME_FACTOR * acceleration.xyz;
    // ...
}

这一段代码是整个 N-Body 模拟性能优化的灵魂所在。通过 barrier() 和 sharedData，极大地减少了对显存的访问延迟。

第二步：积分更新 (Integrate Pass)

这部分相对简单，使用半隐式欧拉积分（Semi-implicit Euler Integration）更新粒子的位置。

代码解析 (particle_integrate.comp):

cpp 复制代码

void main()
{
    int index = int(gl_GlobalInvocationID);
    vec4 position = particles[index].pos;
    vec4 velocity = particles[index].vel;

    // 更新位置：Pos += Vel * DeltaTime
    position += ubo.deltaT * TIME_FACTOR * velocity;

    particles[index].pos = position;
}

图形渲染：点精灵 (Point Sprites)

计算完成后，由于粒子位置依然存储在同一个 SSBO 中，图形管线可以直接读取该 Buffer 进行渲染，无需 CPU 回读，实现了完全的 GPU 驻留模拟。

Vertex Shader (particle.vert) : 读取粒子位置。它还做了一个有趣的视觉处理：根据粒子距离相机的远近以及粒子的质量，动态计算 gl_PointSize，使大质量或近处的粒子看起来更大。
Fragment Shader (particle.frag) : 使用 gl_PointCoord 采样纹理，并根据速度中的梯度信息（inGradientPos）从梯度纹理中采样颜色，实现根据速度变色的酷炫效果。

Vulkan 主机端实现：同步与屏障

在 C++ 代码中，最复杂的部分是处理计算队列和图形队列之间的同步。在某些硬件上，Compute 和 Graphics 使用不同的队列家族（Queue Family），这需要显式的 Queue Ownership Transfer（队列所有权转移）。

资源屏障 (Pipeline Barriers)

在 ComputeNBody::build_command_buffers (图形命令) 和 ComputeNBody::build_compute_command_buffer (计算命令) 中，你可以看到大量的 vkCmdPipelineBarrier。

场景 1：图形队列获取控制权

在渲染开始前，Graphics Queue 需要等待 Compute Queue 完成写入，并获取 Buffer 的读取权限：

cpp 复制代码

if (graphics.queue_family_index != compute.queue_family_index)
{
    VkBufferMemoryBarrier buffer_barrier = {
        // ...
        .srcAccessMask = 0, // 初始必须为 0 或由 semaphore 保证
        .dstAccessMask = VK_ACCESS_VERTEX_ATTRIBUTE_READ_BIT, // 图形管线需要读取顶点
        .srcQueueFamilyIndex = compute.queue_family_index, // 从计算队列来
        .dstQueueFamilyIndex = graphics.queue_family_index, // 到图形队列去
        // ...
    };
    // ... 发出屏障命令
}

此逻辑位于 compute_nbody.cpp 的 build_command_buffers 函数中。

场景 2：计算队列获取控制权

在计算开始前，Compute Queue 需要等待图形渲染完成（读取完毕），并获取写入权限：

cpp 复制代码

if (graphics.queue_family_index != compute.queue_family_index)
{
    VkBufferMemoryBarrier buffer_barrier = {
        // ...
        .srcAccessMask = 0,
        .dstAccessMask = VK_ACCESS_SHADER_WRITE_BIT, // 计算着色器需要写入
        .srcQueueFamilyIndex = graphics.queue_family_index,
        .dstQueueFamilyIndex = compute.queue_family_index,
        // ...
    };
    // ... 发出屏障命令
}

此逻辑位于 compute_nbody.cpp 的 build_compute_command_buffer 函数中。

信号量 (Semaphores)

除了 Buffer 内存屏障，代码还使用了 VkSemaphore 来确保提交（Submit）层面的顺序：

Graphics Submit 信号 graphics.semaphore。
Compute Submit 等待 graphics.semaphore，完成后信号 compute.semaphore。
下一帧的 Graphics Submit 等待 compute.semaphore。

这形成了一个闭环的依赖链：Draw -> Compute -> Draw -> ...

总结

这个 N-Body 示例完美展示了现代图形 API 的强大之处：

大规模并行计算： 利用 Compute Shader 处理数万个粒子的物理交互。
存储器优化： 通过 shared 内存和 Tiling 技术显著降低带宽消耗。
异构队列同步： 展示了如何在 Graphics 和 Compute 队列之间安全地转移资源所有权。

通过掌握这些技术，你不仅可以实现粒子系统，还可以将其应用到流体模拟、布料解算等更多高性能计算场景中。

建议：你可以尝试修改 particle_calculate.comp 中的 GRAVITY 或 POWER 常量，或者在 C++ 代码中增加 PARTICLES_PER_ATTRACTOR 的数量，看看性能和视觉效果会发生什么变化。
