一、Haar级联分类器概述
1.1 什么是Haar级联分类器？
Haar级联分类器（Haar Cascade Classifier）是一种基于机器学习的目标检测方法，由Paul Viola和Michael Jones在2001年提出。它在计算机视觉领域具有重要地位，特别在人脸检测方面取得了突破性进展。
该方法的核心优势在于：
高效性：能够实时进行目标检测
准确性：在标准测试集上达到了当时的最高水平
轻量级：模型体积小，易于部署
1.2 Haar级联分类器的应用领域
人脸检测与跟踪
眼睛、嘴巴等面部特征检测
行人检测
车辆检测
物体检测（如笑脸、猫脸等）
二、Haar级联分类器原理
2.1 Haarlike特征
Haarlike特征是一种用于快速描述图像局部特征的矩形特征，类似于Haar小波基函数。常见的Haarlike特征包括：
- 边缘特征：用于检测边缘
垂直边缘特征
水平边缘特征
- 线性特征：用于检测线条
垂直线性特征
水平线性特征
- 中心环绕特征：用于检测特定区域
对角线特征
中心特征
这些特征通过计算白色矩形区域像素值之和减去黑色矩形区域像素值之和得到特征值。
2.2 积分图（Integral Image）
直接计算Haarlike特征的计算量非常大，为了提高计算效率，Viola和Jones引入了积分图技术。
积分图是一种能够快速计算图像中任意矩形区域像素值之和的数据结构：
对于图像中任意一点(x,y)，积分图I(x,y)定义为该点左上角所有像素值之和
利用积分图，可以在O(1)时间内计算任意矩形区域的像素值之和
2.3 Adaboost算法
Adaboost（Adaptive Boosting）是一种集成学习算法，用于训练强分类器。在Haar级联分类器中：
弱分类器训练：每个Haarlike特征对应一个弱分类器
特征选择：通过Adaboost算法选择最优的特征组合
权重更新：对分类错误的样本增加权重，对分类正确的样本减少权重
迭代训练：重复上述过程，直到达到预设的分类精度
2.4 级联分类器结构
为了进一步提高检测效率，Haar级联分类器采用了级联结构：
级联结构：将多个强分类器按精度递增的顺序级联
快速排除：早期分类器快速排除非目标区域
精细检测：后期分类器对可能的目标区域进行精细检测
检测窗口：通过滑动窗口技术对图像进行多尺度检测
三、OpenCV中的Haar级联分类器
3.1 预训练模型
OpenCV提供了多种预训练的Haar级联分类器模型，位于opencv/data/haarcascades/目录下，常用的模型包括：
haarcascade_frontalface_default.xml：正面人脸检测
haarcascade_frontalface_alt.xml：正面人脸检测（替代版本）
haarcascade_frontalface_alt2.xml：正面人脸检测（替代版本2）
haarcascade_eye.xml：眼睛检测
haarcascade_eye_tree_eyeglasses.xml：戴眼镜的眼睛检测
haarcascade_mcs_mouth.xml：嘴巴检测
haarcascade_mcs_nose.xml：鼻子检测
3.2 基本用法
//python
python
import cv2
#加载预训练的人脸检测模型
face_cascade = cv2.CascadeClassifier(cv2.data.haarcascades + 'haarcascade_frontalface_default.xml')
#读取图像
img = cv2.imread('face.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
#人脸检测
faces = face_cascade.detectMultiScale(gray, scaleFactor=1.1, minNeighbors=5, minSize=(30, 30))
#绘制检测结果
for (x, y, w, h) in faces:
cv2.rectangle(img, (x, y), (x+w, y+h), (255, 0, 0), 2)
#显示结果
cv2.imshow('Face Detection', img)
cv2.waitKey(0)
cv2.destroyAllWindows()3.3 detectMultiScale函数参数详解
detectMultiScale是Haar级联分类器的核心函数，用于检测图像中的目标：
//python
detectMultiScale(image, scaleFactor=1.1, minNeighbors=3, minSize=(0, 0), maxSize=(0, 0))
image：输入灰度图像scaleFactor：图像缩放因子，用于多尺度检测（一般取值1.11.3）
minNeighbors：每个候选矩形需要保留的邻居数量（越大检测越严格）
minSize：目标的最小尺寸
maxSize：目标的最大尺寸
四、人脸检测实战
4.1 静态图像人脸检测
//python
python
import cv2
import numpy as np
#加载预训练模型
face_cascade = cv2.CascadeClassifier(cv2.data.haarcascades + 'haarcascade_frontalface_default.xml')
eye_cascade = cv2.CascadeClassifier(cv2.data.haarcascades + 'haarcascade_eye.xml')
#读取图像
img = cv2.imread('group_photo.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
#人脸检测
faces = face_cascade.detectMultiScale(gray, scaleFactor=1.1, minNeighbors=5, minSize=(30, 30))
#对每个人脸进行处理
for (x, y, w, h) in faces:
#绘制人脸边界框
cv2.rectangle(img, (x, y), (x+w, y+h), (255, 0, 0), 2)
#提取人脸区域
roi_gray = gray[y:y+h, x:x+w]
roi_color = img[y:y+h, x:x+w]
#在人脸区域内检测眼睛
eyes = eye_cascade.detectMultiScale(roi_gray, scaleFactor=1.1, minNeighbors=5, minSize=(10, 10))
#绘制眼睛边界框
for (ex, ey, ew, eh) in eyes:
cv2.rectangle(roi_color, (ex, ey), (ex+ew, ey+eh), (0, 255, 0), 2)
#显示结果
cv2.imshow('Face and Eye Detection', img)
cv2.waitKey(0)
cv2.destroyAllWindows()4.2 实时视频人脸检测
//python
python
import cv2
#加载预训练模型
face_cascade = cv2.CascadeClassifier(cv2.data.haarcascades + 'haarcascade_frontalface_default.xml')
eye_cascade = cv2.CascadeClassifier(cv2.data.haarcascades + 'haarcascade_eye.xml')
#打开摄像头
cap = cv2.VideoCapture(0)
while True:
#读取一帧图像
ret, frame = cap.read()
if not ret:
break
#转换为灰度图像
gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
#人脸检测
faces = face_cascade.detectMultiScale(gray, scaleFactor=1.1, minNeighbors=5, minSize=(30, 30))
#对每个人脸进行处理
for (x, y, w, h) in faces:
#绘制人脸边界框
cv2.rectangle(frame, (x, y), (x+w, y+h), (255, 0, 0), 2)
#提取人脸区域
roi_gray = gray[y:y+h, x:x+w]
roi_color = frame[y:y+h, x:x+w]
#在人脸区域内检测眼睛
eyes = eye_cascade.detectMultiScale(roi_gray, scaleFactor=1.1, minNeighbors=5, minSize=(10, 10))
#绘制眼睛边界框
for (ex, ey, ew, eh) in eyes:
cv2.rectangle(roi_color, (ex, ey), (ex+ew, ey+eh), (0, 255, 0), 2)
#显示结果
cv2.imshow('Realtime Face Detection', frame)
#按'q'键退出
if cv2.waitKey(1) & 0xFF == ord('q'):
break
#释放资源
cap.release()
cv2.destroyAllWindows()4.3 多尺度人脸检测优化
//python
python
import cv2
#加载预训练模型
face_cascade = cv2.CascadeClassifier(cv2.data.haarcascades + 'haarcascade_frontalface_alt2.xml')
#读取图像
img = cv2.imread('crowd.jpg')
#图像预处理
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
gray = cv2.equalizeHist(gray) #直方图均衡化，提高对比度
#多尺度人脸检测，使用更严格的参数
faces = face_cascade.detectMultiScale(
gray,
scaleFactor=1.05, #更小的缩放因子，提高检测精度
minNeighbors=6, #更多的邻居数，减少误检
minSize=(20, 20), #更小的最小尺寸，检测小人脸
maxSize=(100, 100) #限制最大尺寸
)
#绘制检测结果
for (x, y, w, h) in faces:
#绘制人脸边界框
cv2.rectangle(img, (x, y), (x+w, y+h), (0, 255, 0), 2)
#显示人脸数量
cv2.putText(img, f'Face {len(faces)}', (x, y-10),
cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0, 255, 0), 2)
#显示结果
cv2.imshow('Multiscale Face Detection', img)
cv2.waitKey(0)
cv2.destroyAllWindows()五、Haar级联分类器进阶应用
5.1 自定义目标检测
如果需要检测特定类型的目标，可以训练自定义的Haar级联分类器：
- 数据准备：
正样本：包含目标的图像
负样本：不包含目标的图像
样本标注：使用OpenCV的opencv_createsamples工具创建样本
训练分类器：使用OpenCV的opencv_traincascade工具训练分类器
测试与优化：测试分类器性能，调整参数
5.2 结合其他技术
5.2.1 人脸跟踪
结合CAMShift或Kalman滤波实现人脸跟踪：
//python
python
import cv2
import numpy as np
#加载预训练模型
face_cascade = cv2.CascadeClassifier(cv2.data.haarcascades + 'haarcascade_frontalface_default.xml')
#打开摄像头
cap = cv2.VideoCapture(0)
#初始化跟踪窗口
track_window = None
roi_hist = None
while True:
ret, frame = cap.read()
if not ret:
break
hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)
if track_window is not None:
#使用CAMShift进行跟踪
dst = cv2.calcBackProject([hsv], [0], roi_hist, [0, 180], 1)
ret, track_window = cv2.CamShift(dst, track_window, (cv2.TERM_CRITERIA_EPS | cv2.TERM_CRITERIA_COUNT, 10, 1))
#绘制跟踪结果
pts = cv2.boxPoints(ret)
pts = np.int0(pts)
cv2.polylines(frame, [pts], True, (0, 255, 0), 2)
else:
#检测人脸
gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
faces = face_cascade.detectMultiScale(gray, 1.1, 5)
for (x, y, w, h) in faces:
#初始化跟踪窗口
track_window = (x, y, w, h)
#计算ROI的直方图
roi = frame[y:y+h, x:x+w]
roi_hsv = cv2.cvtColor(roi, cv2.COLOR_BGR2HSV)
roi_hist = cv2.calcHist([roi_hsv], [0], None, [180], [0, 180])
cv2.normalize(roi_hist, roi_hist, 0, 255, cv2.NORM_MINMAX)
#绘制人脸边界框
cv2.rectangle(frame, (x, y), (x+w, y+h), (255, 0, 0), 2)
break
cv2.imshow('Face Tracking', frame)
if cv2.waitKey(1) & 0xFF == ord('q'):
break
cap.release()
cv2.destroyAllWindows()5.2.2 人脸性别检测
结合预训练的性别检测模型：
//python
python
import cv2
import numpy as np
#加载预训练模型
face_cascade = cv2.CascadeClassifier(cv2.data.haarcascades + 'haarcascade_frontalface_default.xml')
#加载性别检测模型
gender_net = cv2.dnn.readNetFromCaffe(
'deploy_gender.prototxt',
'gender_net.caffemodel'
)
#性别标签
gender_list = ['Male', 'Female']
#读取图像
img = cv2.imread('face.jpg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
#人脸检测
faces = face_cascade.detectMultiScale(gray, 1.1, 5)
for (x, y, w, h) in faces:
#绘制人脸边界框
cv2.rectangle(img, (x, y), (x+w, y+h), (255, 0, 0), 2)
#提取人脸区域
face_img = img[y:y+h, x:x+w]
#预处理人脸图像
blob = cv2.dnn.blobFromImage(face_img, 1.0, (227, 227), (104.0, 177.0, 123.0))
#性别检测
gender_net.setInput(blob)
gender_preds = gender_net.forward()
gender = gender_list[gender_preds[0].argmax()]
#显示性别结果
cv2.putText(img, f'Gender: {gender}', (x, y-10),
cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255, 0, 0), 2)
cv2.imshow('Gender Detection', img)
cv2.waitKey(0)
cv2.destroyAllWindows()六、Haar级联分类器的性能优化

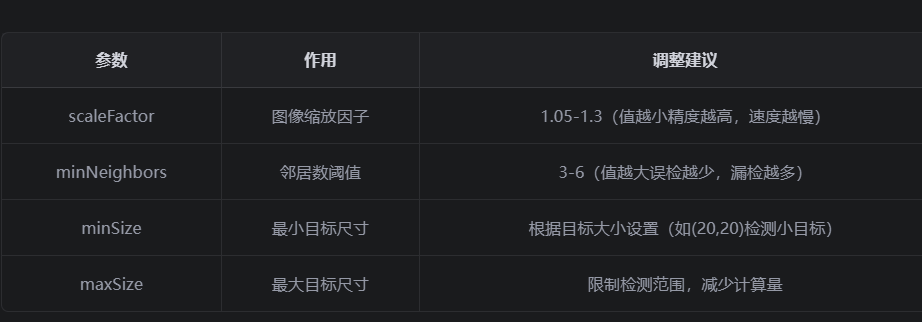

6.1 参数优化
调整detectMultiScale函数的参数可以平衡检测精度和速度：
6.2 图像预处理
对输入图像进行预处理可以提高检测性能：
灰度转换：减少计算量
直方图均衡化：提高对比度，增强特征
高斯模糊：减少噪声干扰
图像缩放：缩小图像尺寸，提高检测速度
//python
python
#图像预处理示例
img = cv2.imread('face.jpg')
#缩小图像
small_img = cv2.resize(img, None, fx=0.5, fy=0.5)
#转换为灰度图像
gray = cv2.cvtColor(small_img, cv2.COLOR_BGR2GRAY)
#高斯模糊
gray = cv2.GaussianBlur(gray, (5, 5), 0)
#直方图均衡化
gray = cv2.equalizeHist(gray)6.3 模型选择
选择合适的预训练模型可以提高检测性能：
haarcascade_frontalface_default.xml：通用人脸检测
haarcascade_frontalface_alt.xml：较高精度，适合正面人脸
haarcascade_frontalface_alt2.xml：更高精度，适合复杂场景
haarcascade_frontalface_alt_tree.xml：最高精度，速度较慢
6.4 硬件加速
利用硬件加速可以显著提高检测速度：
GPU加速：使用OpenCV的CUDA模块
NCS加速：使用Intel神经计算棒
TPU加速：使用Google Coral等TPU设备
七、Haar级联分类器的优缺点
7.1 优点
实时性好：检测速度快，适合实时应用
模型轻量：模型体积小，易于部署到嵌入式设备
易于使用：OpenCV提供了完善的API支持
无需训练：可以直接使用预训练模型
7.2 缺点
准确率有限：相比深度学习方法，准确率较低
对姿态敏感：对非正面人脸检测效果较差
对光照敏感：在极端光照条件下检测效果不佳
对遮挡敏感：部分遮挡会导致检测失败
训练复杂：训练自定义分类器需要大量样本和计算资源

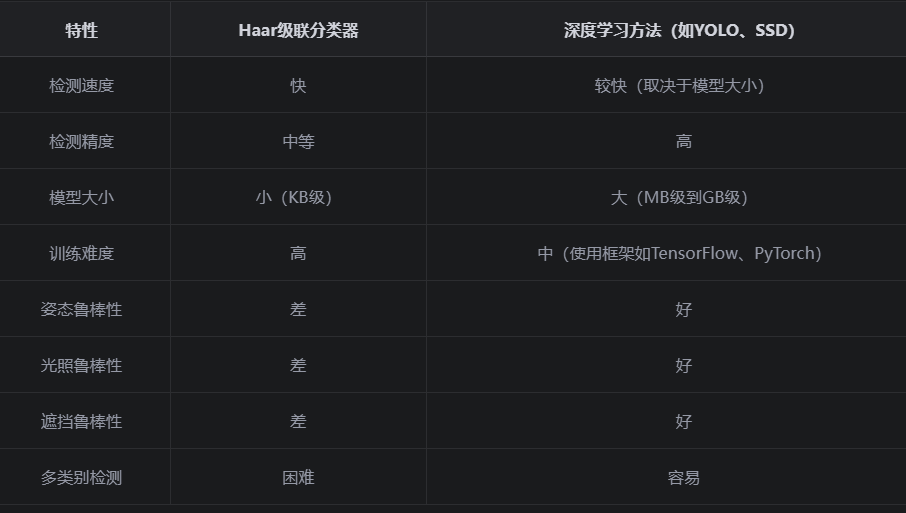

八、Haar级联分类器与深度学习方法对比
九、总结
Haar级联分类器是一种经典的目标检测方法，尽管在深度学习时代其性能已经被超越，但它仍然是学习目标检测原理的绝佳选择。
在OpenCV中使用Haar级联分类器进行人脸检测非常简单，只需要几行代码即可实现。对于对实时性要求高、资源受限的应用场景，Haar级联分类器仍然是一个不错的选择。
随着深度学习技术的发展，基于深度学习的目标检测方法（如YOLO、SSD、Faster RCNN等）已经成为主流，但Haar级联分类器的设计思想（如积分图、级联结构等）仍然对现代计算机视觉算法产生着深远影响。
