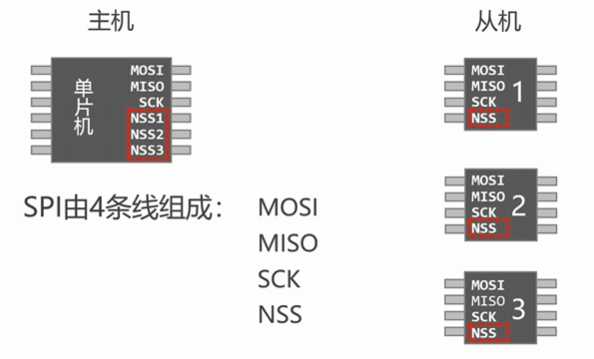

一、总线结构
SPI是I2C总线的富哥版本，I2C是半双工，SPI是全双工，
常用于摄像头模块、外接flesh模块这些需要高速、双向传输数据的模块。

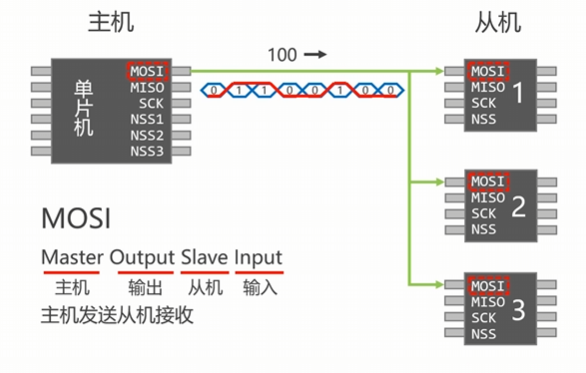

1.MOSI

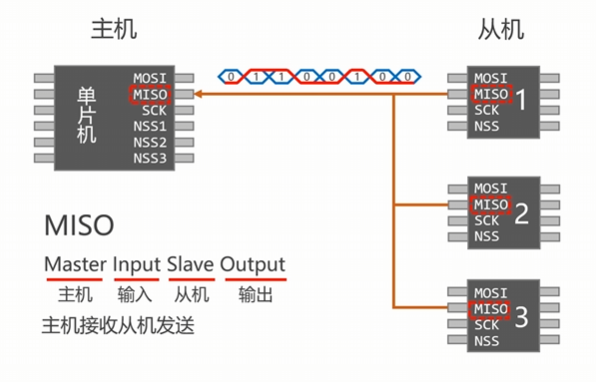

2.MISO

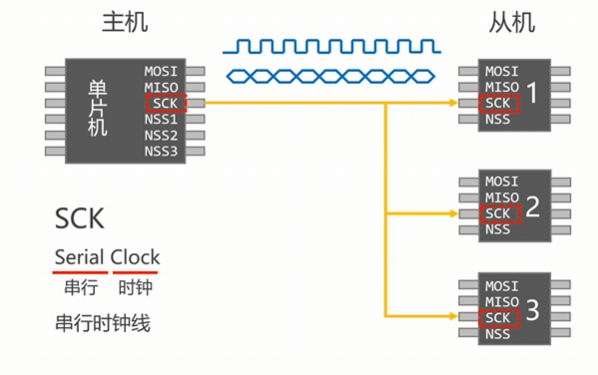

3.SCK
时钟频率决定着通信速度的快慢

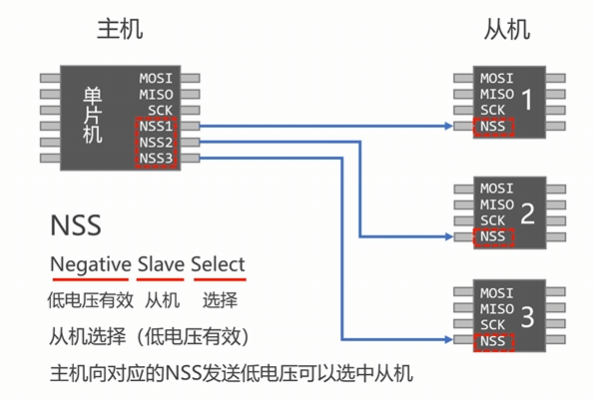

4.NSS

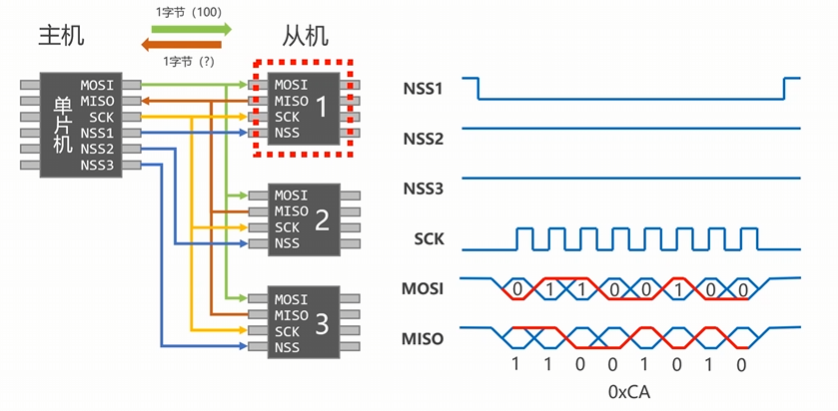

比如让主机和从机1通信：
（此例中，MOSI和MISO传输的数据均为假设，且相互间没有联系）
二、5个参数

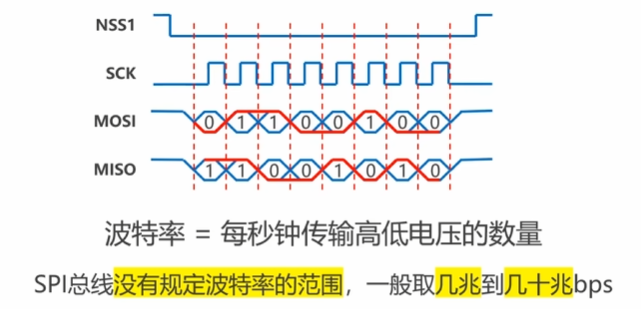

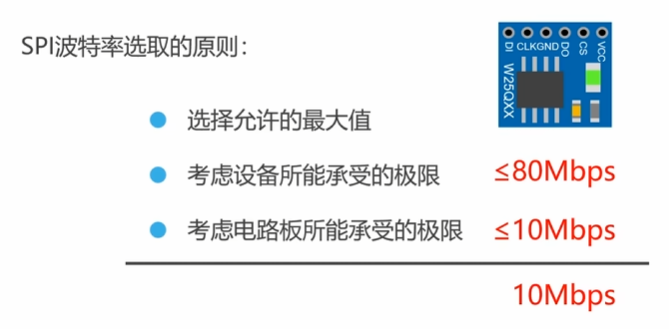

1.波特率
（在手册里看）

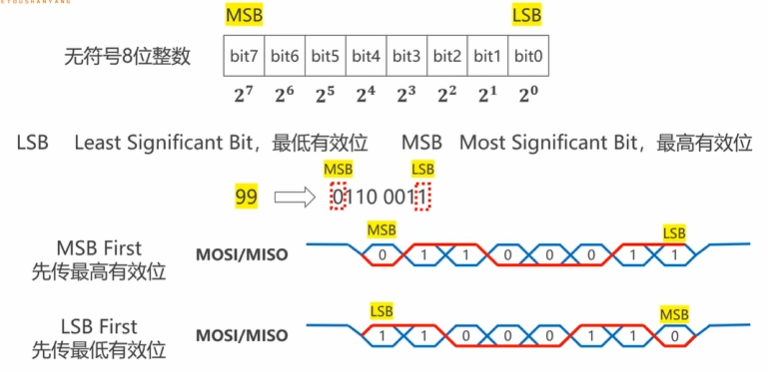

2.比特位传输顺序（MSB First/LSB First）

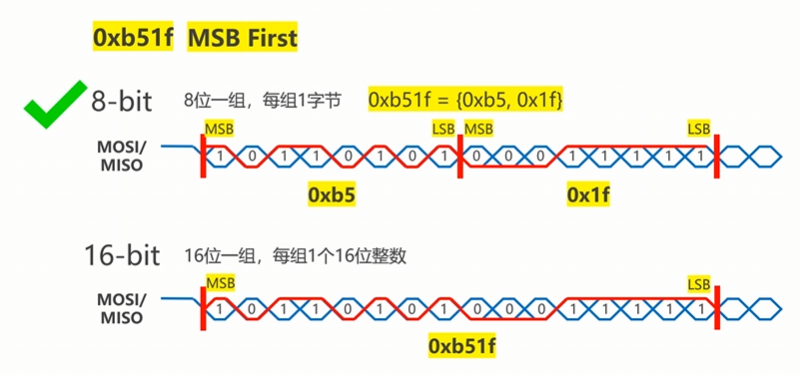

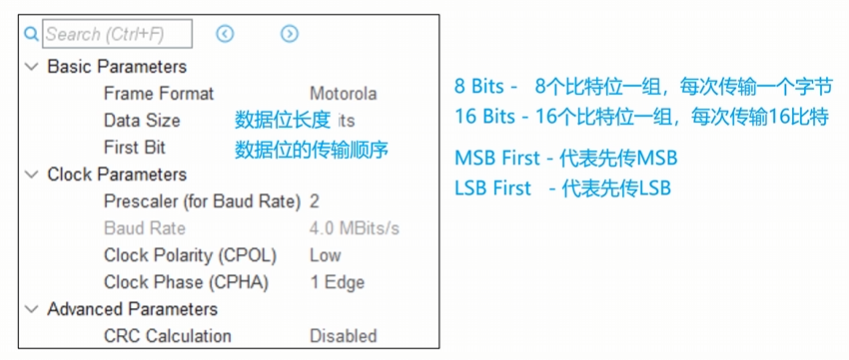

3.数据位长度（8位/16位）

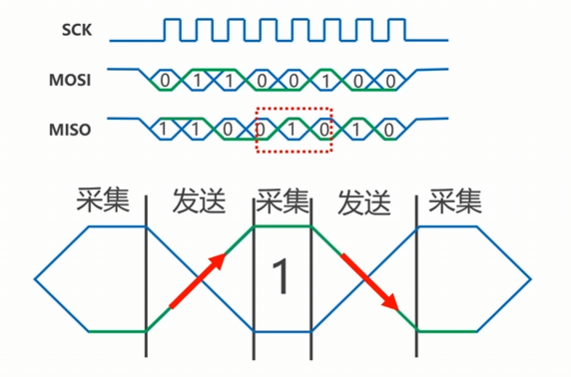

上下两条波形完全一致，但发送过程有所区别
一般用上面

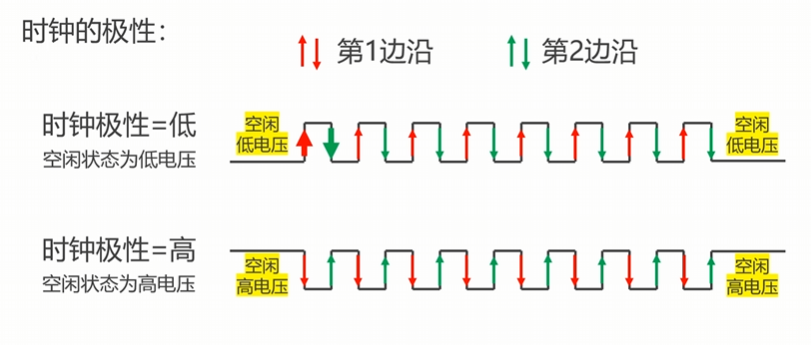

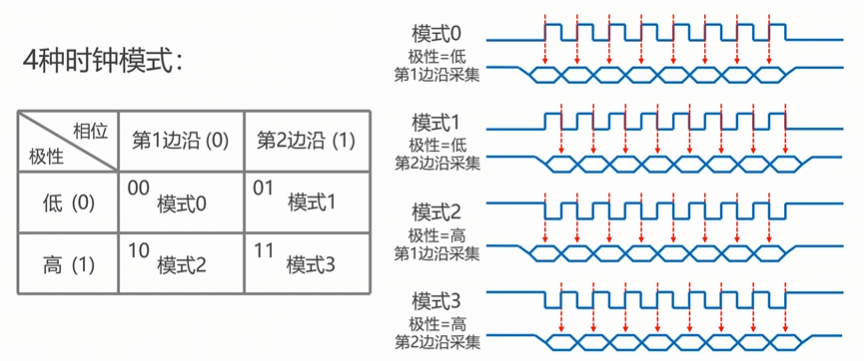

4.时钟的极性

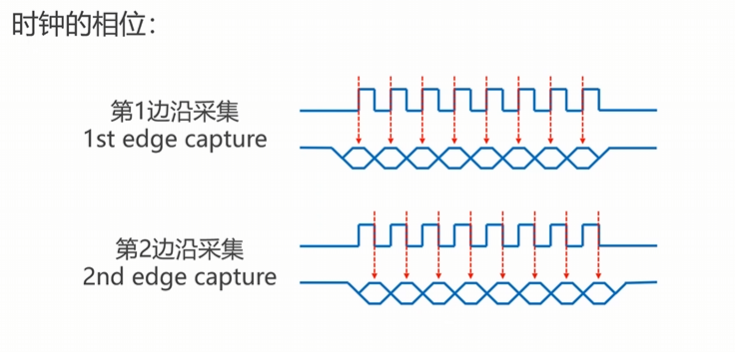

5.时钟的相位
三、按钮实验
我们要实现：
当按下按钮时刻，LED没有反应，
当松开按钮时刻，LED发生变化。
因此我们应该捕获的是按钮发生变化的瞬间。

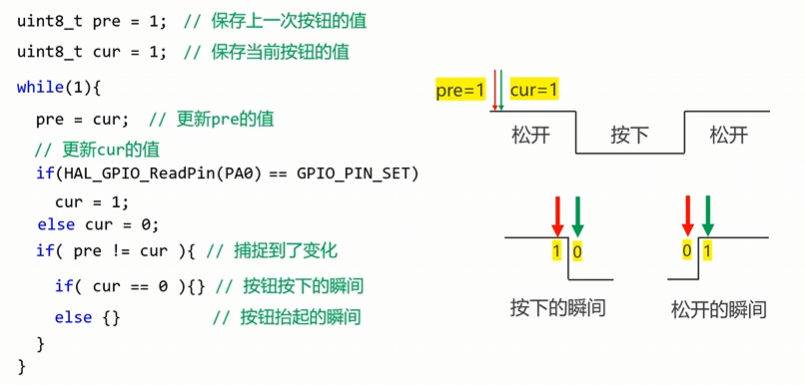

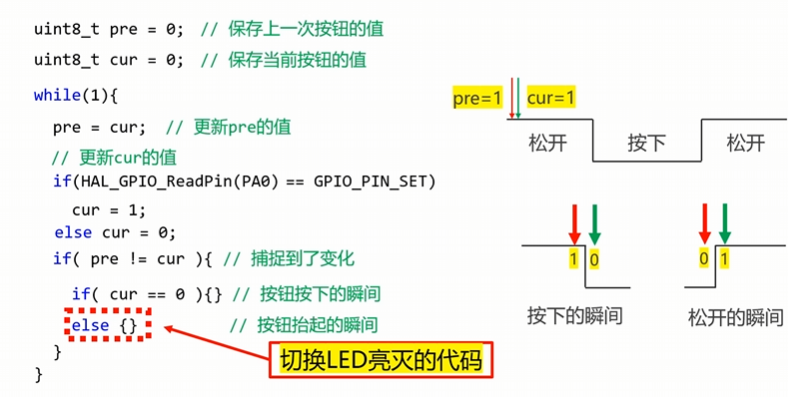

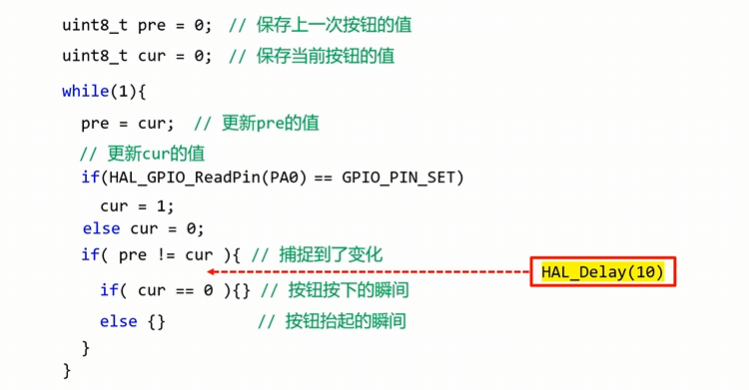

代码实现：
设置两个变量，
cur和pre，
一前一后记录电位的变化，
当per不等于cur时，即为按钮发生变化的时刻，
cur为0、 pre为1时则表示按下瞬间，
cur为1、pre为0时则表示松开瞬间：

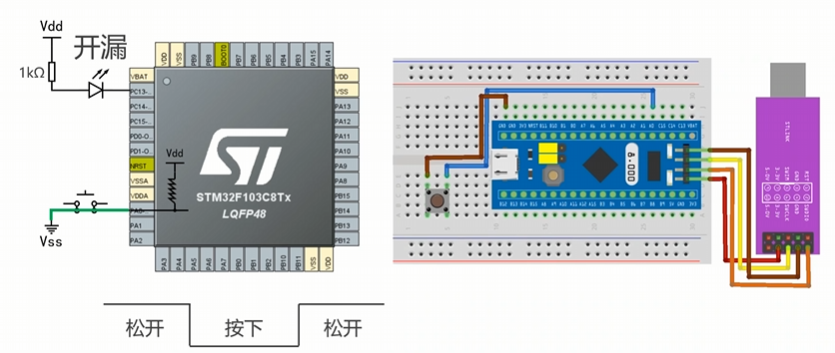

实验操作：
依次在CubeMX中点击：型号------设置调试接口------设置PC13板载LED------
PA0------input------pullup（输入上拉）

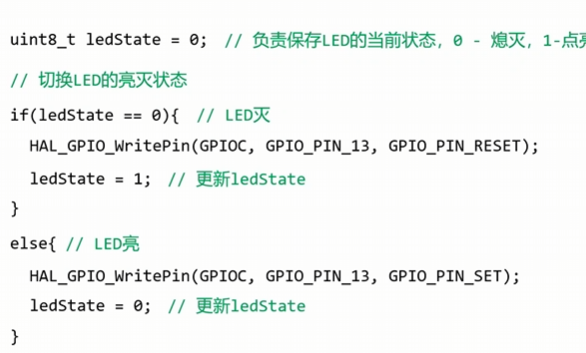

如何实现LED的亮灭？

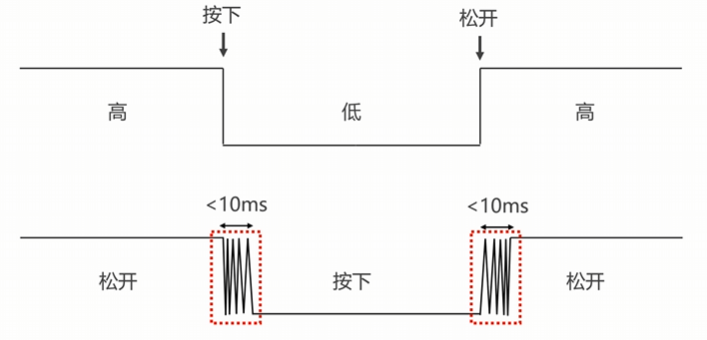

有时候按按钮时，会发现操作失灵，这是按键抖动引起的：

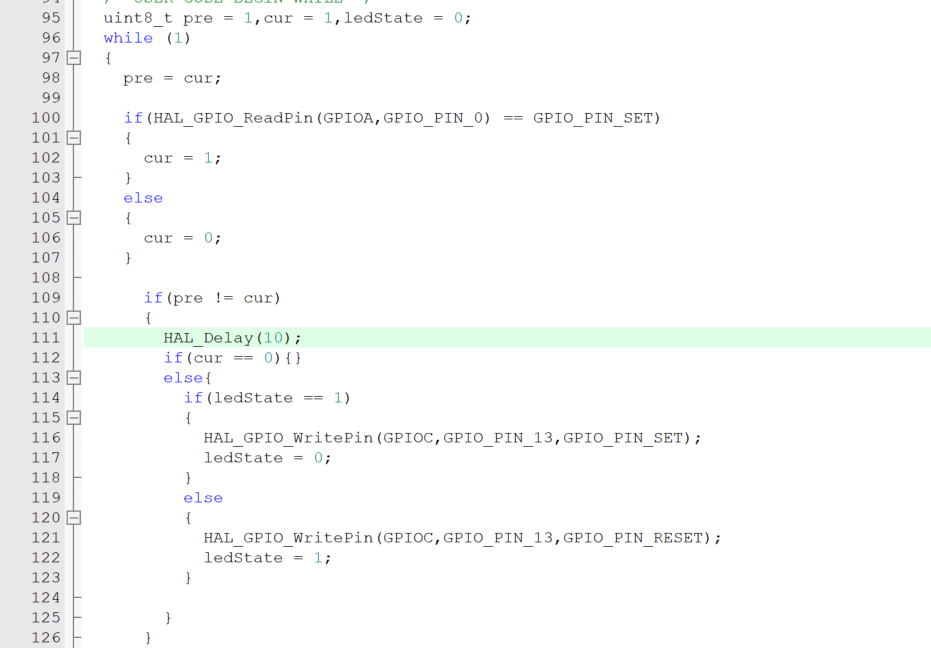

最终编译的代码如下：
烧录完成后可以得到按钮最后一次改变，带动了灯的改变。
四、外部flash实验

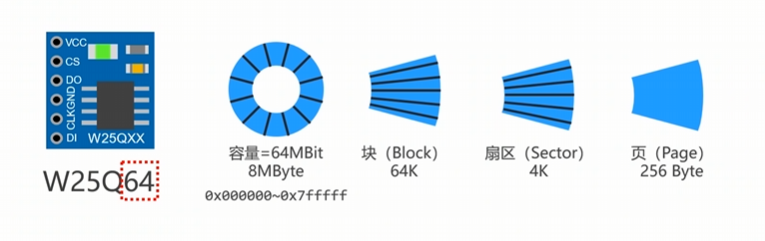

Flesh模块介绍：

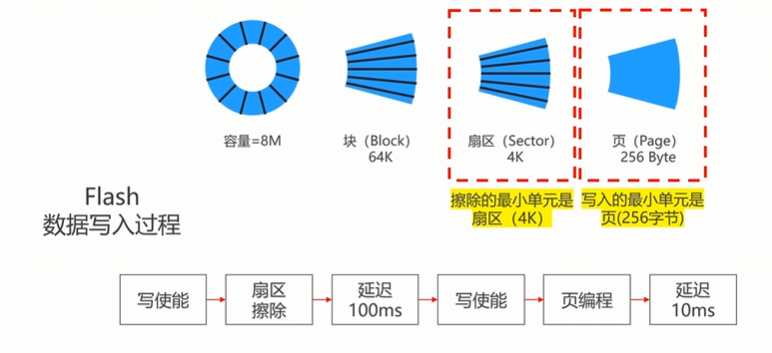

Flesh模块相当于一块移动硬盘，存储在这里的数据，掉电后不会丢失。
我们进行实验，
将LED的亮灭状态保存在flesh中，
使得开发板断电再重新上电后，
灯的亮灭状态不改变。

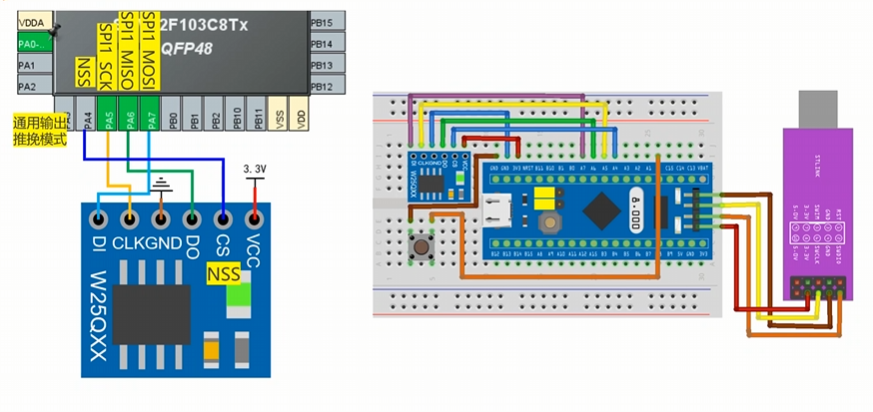

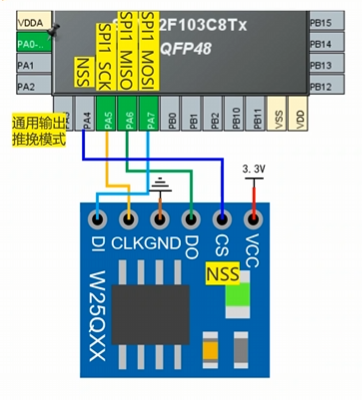

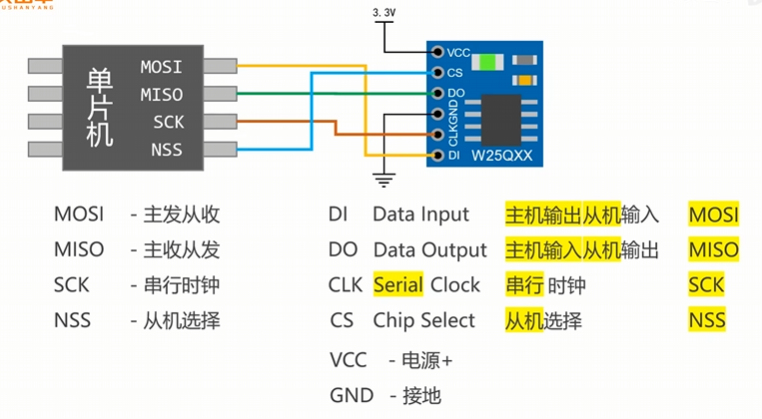

模块的接口及其接线方式如下：
（其实可以发现这个接线有一个有趣的地方：双方接口名的最后一个字母均相同）

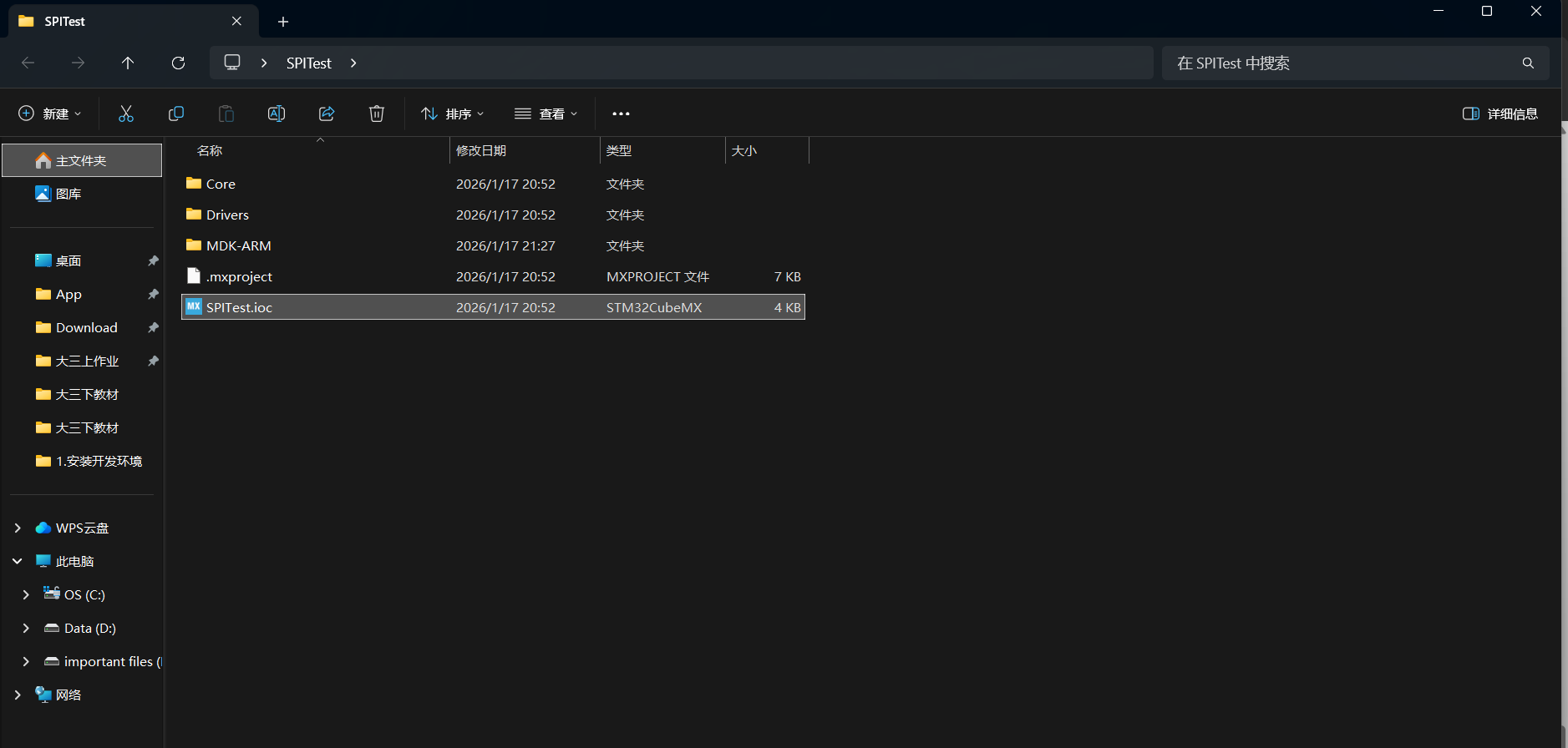

打开上次的inc文件：
可以发现，我们的单片机有两个SPI接口：
随便选择一个，有一个

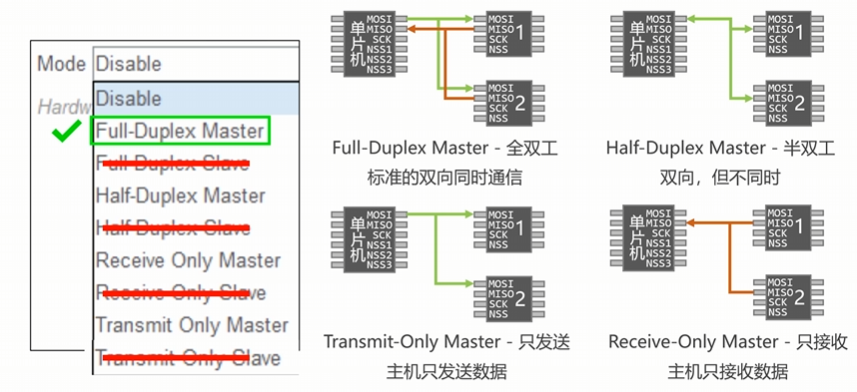

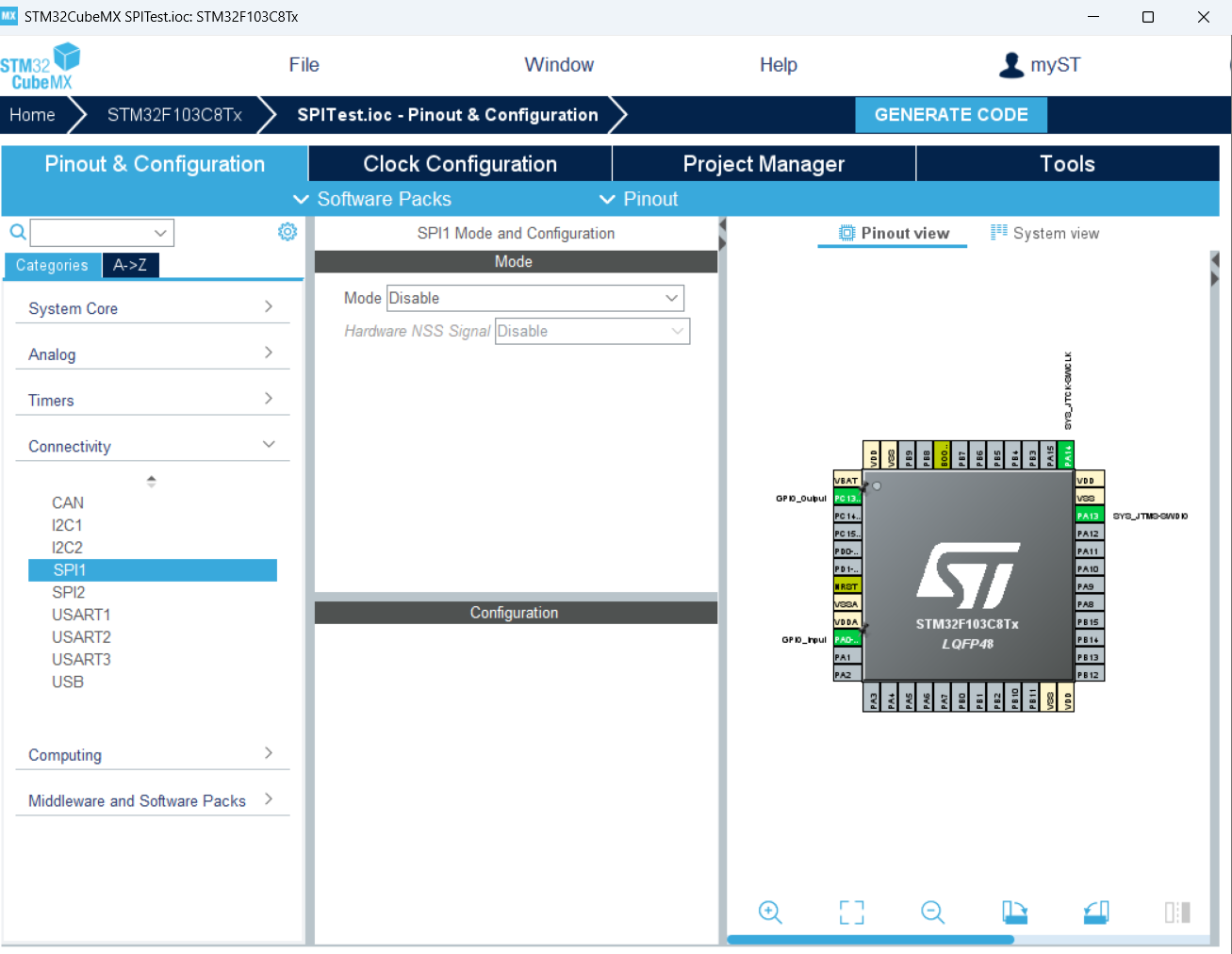

SPI的工作模式：
通常从机编程比主机更加复杂，绝大多数情况下，选择第一种

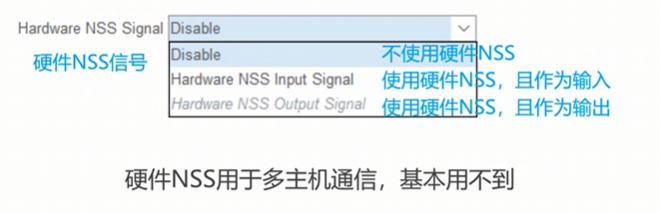

此时，下面出现一个新选项：
选择Disable。
右侧可以看到已经被分配好的三个引脚DI、CLK、DO：
但还有一个CS没有配置，我们需要手动的将PA4设置为NSS：
按照接线图接线：

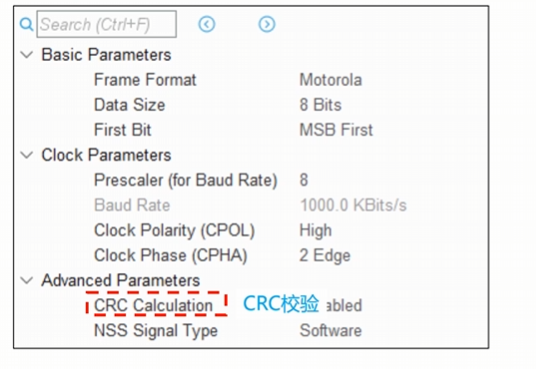

在配置界面，我们可以发现：
在flash手册中，随便点开一张图可以看到：
它总是以一字节传输数据，
所有我们进行如下设置：
五、flash数据存取

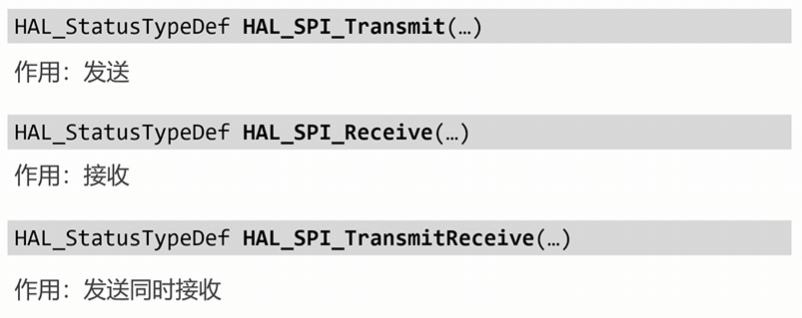

学习三个接口：

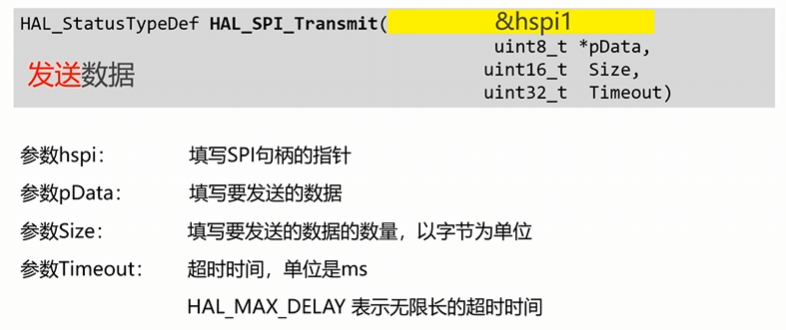

1.发送数据
在keil的c代码中可以看到Cube已经给我们生成了一个句柄：

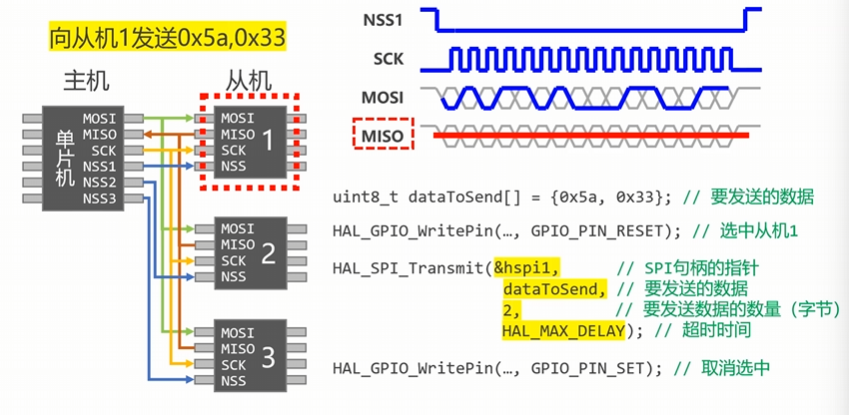

例：
向NSS发送低电压，表明选中1号从机

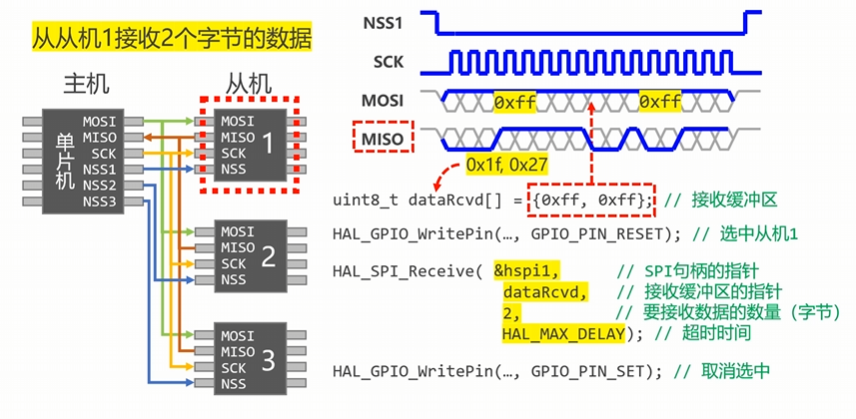

2.接收数据
为什么要给dataRcvd赋初值？
让MOSI一直保持高电压，
MISO接收到的数据又会缓存到dataRcvd。

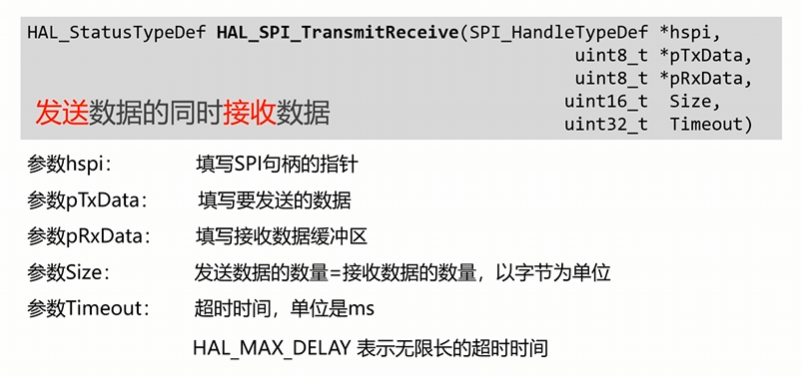

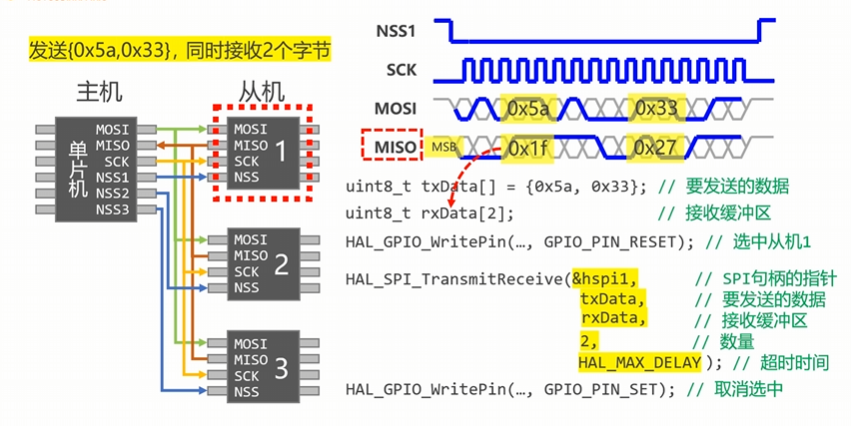

3.发送数据同时接收数据
Flesh
写代码

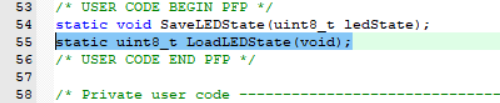

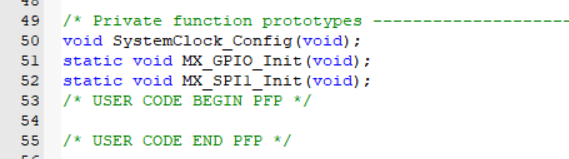

这里有私有函数声明，所有我们要把我们的函数声明写入这对begin、and间：

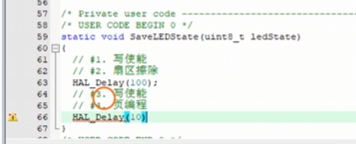

然后我们要把上面函数的实现，写在下面这个位置：

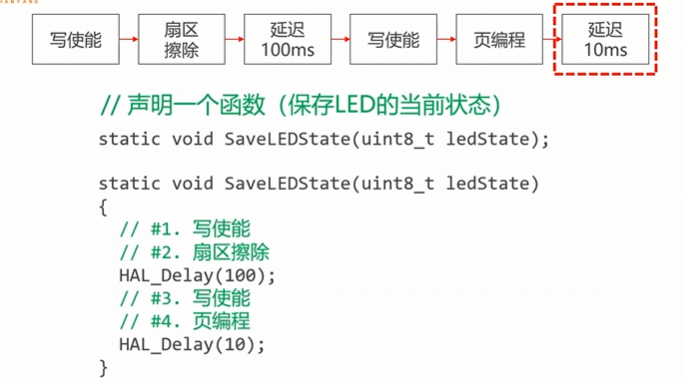

打开我们的flesh芯片手册，查找我们每一步的命令：

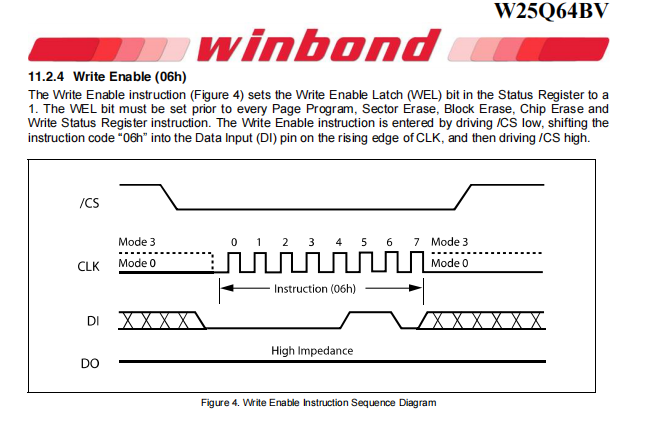

1.写使能
在第20页，我们可以看到写使能的指令码是0x06，我们只需要向从机发送0x06即可

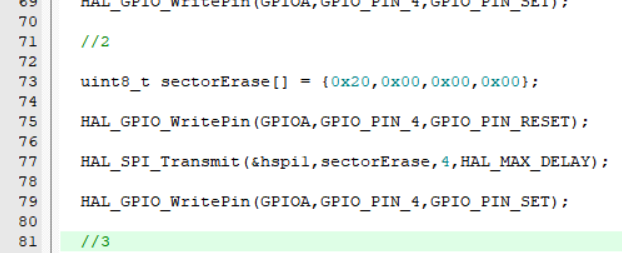

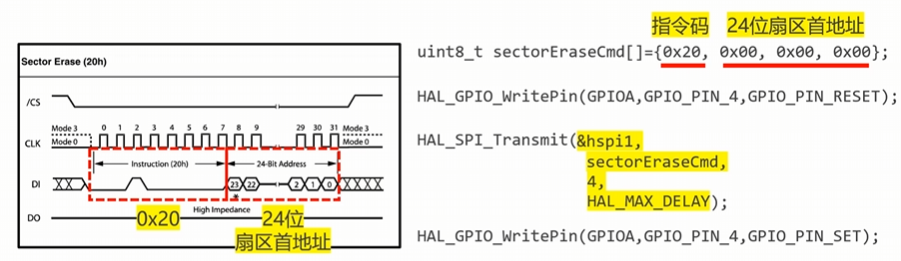

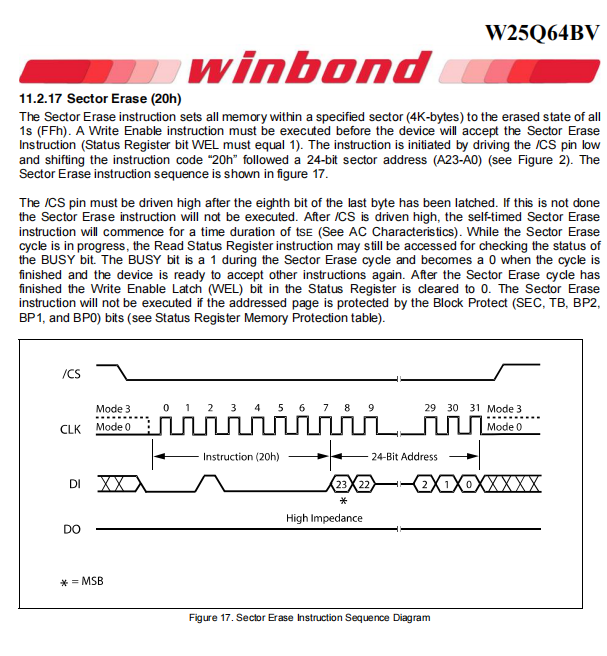

2.扇区擦除
手册35页
可知扇区擦除的指令码为0x20

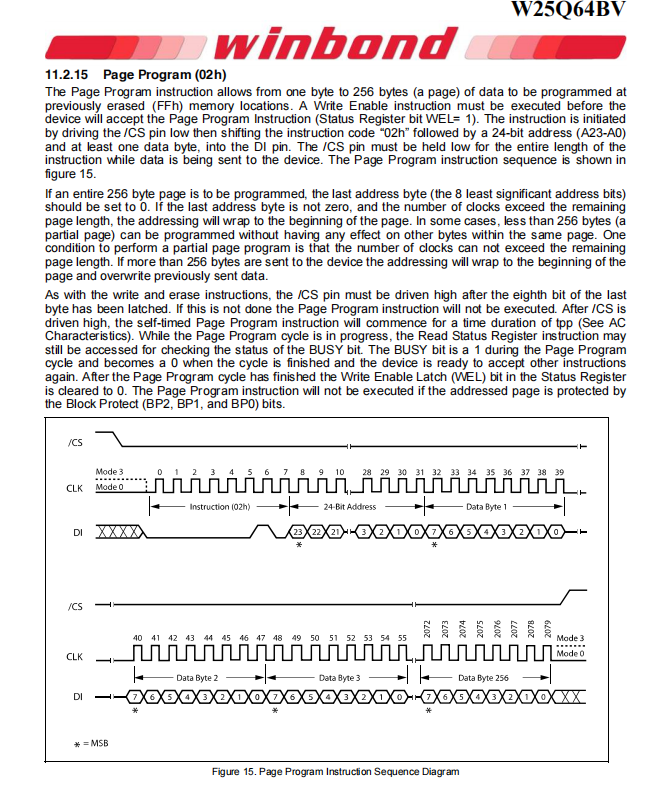

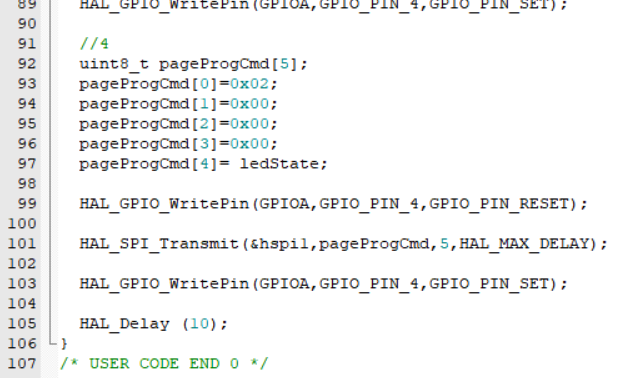

4.页编程
手册33页
可以看到页编程的指令码是0x02（02h）

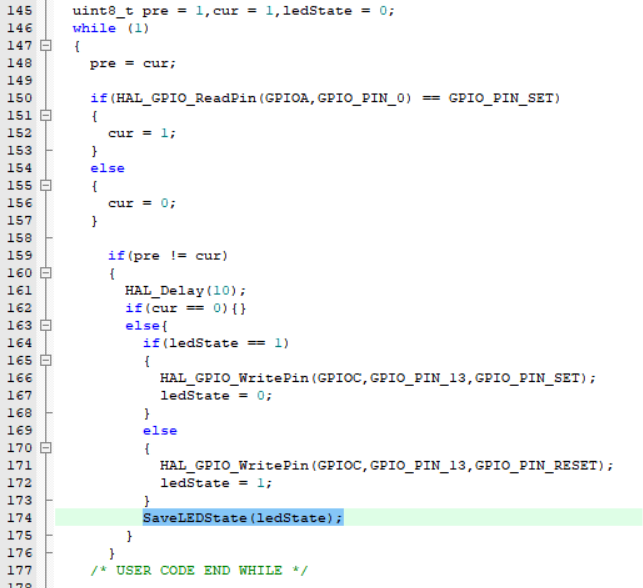

当按钮抬起时，切换LED灯的亮灭状态后，我们还需要保存LED灯的亮灭状态

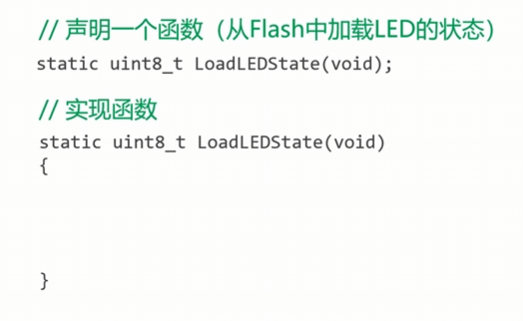

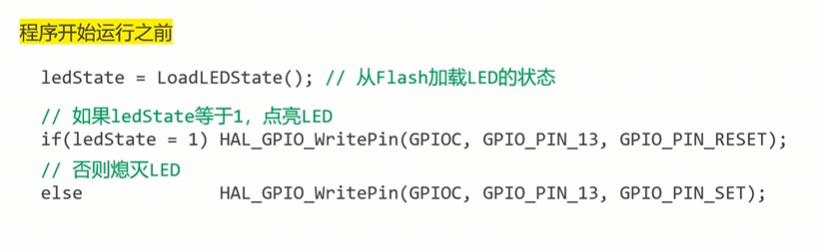

每当单片机上电时，我们需要从flesh中读出它，恢复LED之前状态
然后要对函数进行实现，

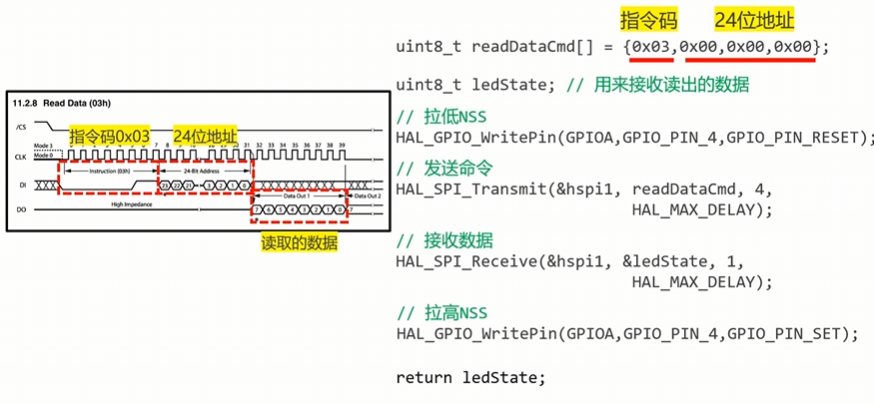

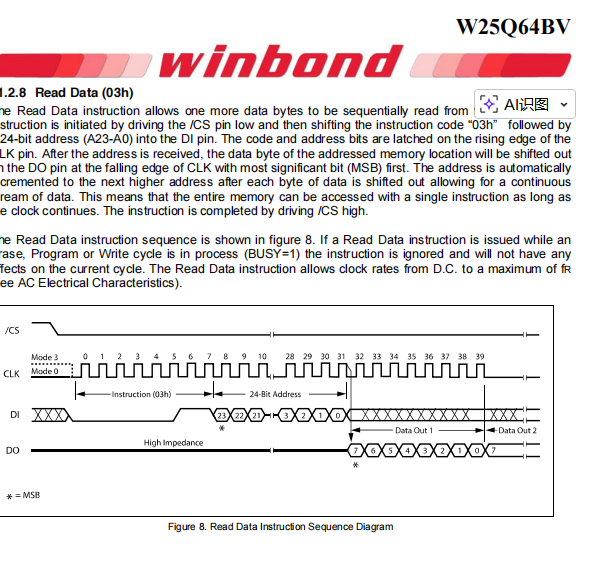

手册23页

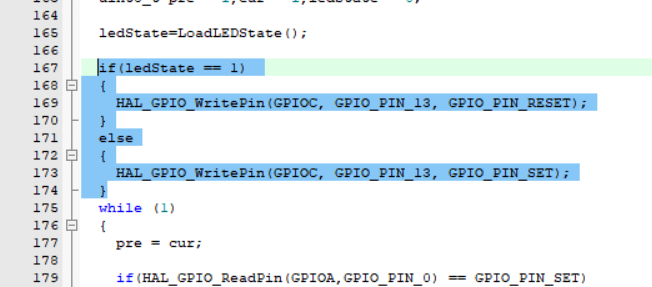

单品机上电------从flesh读数据------恢复LED状态
烧录-复位-重新上电
之后就会发现重新上电后，LED状态会自动和之前相同
有时候出现问题，将这串代码写两编就可以了：
