DPDK 实现的轻量级 UDP 回显服务程序

书接上文，我们配好了dpdk的环境，我的dpdk网卡使用的ip地址和MAC地址如下：

192.168.3.100 00-0c-29-b5-5a-7c

使用的网卡名字为eth1, PCI 地址为 0000:0b:00.0

**一、**DPDK 实现的轻量级 UDP 回显服务程序

1.send_recv.c:

#include <stdio.h>
#include <stdlib.h>
#include <arpa/inet.h>
#include <netinet/in.h>
#include <stdint.h>
#include <stddef.h>
#include <string.h>

// DPDK使用的头文件
#include <rte_eal.h>
#include <rte_mbuf.h>
#include <rte_ethdev.h>
#include <rte_mempool.h>
#include <rte_ether.h>
#include <rte_ip.h>
#include <rte_udp.h>

#define NUM_MBUFS (4096 - 1)
#define BURST_SIZE 32
#define UDP_PAYLOAD "Hello DPDK! This is a response packet."
// 新增：定义负载打印缓冲区大小（防止超长负载溢出）
#define MAX_PAYLOAD_PRINT 1024

int gDpdkPortId = 0;

// 修正：删除19.08.2不支持的max_lro_pkt_size字段
static const struct rte_eth_conf port_conf_default = {
    .rxmode = {},
    .txmode = {}
};

static void ng_init_port(struct rte_mempool *mbuf_pool){
    uint16_t nb_sys_ports = rte_eth_dev_count_avail();
    if(nb_sys_ports == 0){
        rte_exit(EXIT_FAILURE,"No Support eth found\n");
    }

    struct rte_eth_dev_info dev_info;
    rte_eth_dev_info_get(gDpdkPortId,&dev_info);

    const int num_rx_queues = 1;
    const int num_tx_queues = 1;
    struct rte_eth_conf port_conf = port_conf_default;
    rte_eth_dev_configure(gDpdkPortId,num_rx_queues,num_tx_queues,&port_conf);

    if(rte_eth_rx_queue_setup(gDpdkPortId,0,512,rte_eth_dev_socket_id(gDpdkPortId),NULL,mbuf_pool) < 0){
        rte_exit(EXIT_FAILURE,"Could not setup RX queue\n");
    }

    struct rte_eth_txconf txq_conf = dev_info.default_txconf;
    if(rte_eth_tx_queue_setup(gDpdkPortId,0,512,rte_eth_dev_socket_id(gDpdkPortId),
       &txq_conf) < 0){
        rte_exit(EXIT_FAILURE,"Could not setup TX queue\n");
    }

    if(rte_eth_dev_start(gDpdkPortId) < 0){
        rte_exit(EXIT_FAILURE,"Could not start Ethernet port\n");
    }

    rte_eth_promiscuous_enable(gDpdkPortId);
    printf("Port %d initialized successfully, promiscuous mode enabled\n", gDpdkPortId);
}

static int create_eth_ip_udp(struct rte_mbuf *mbuf,
    uint8_t *dst_mac, uint8_t *src_mac,
    uint32_t src_ip, uint32_t dst_ip,
    uint16_t src_port, uint16_t dst_port,
    const uint8_t *payload, uint32_t payload_len){
    if(mbuf == NULL || dst_mac == NULL || src_mac == NULL || payload == NULL || payload_len == 0){
        printf("Invalid parameters for packet construction\n");
        return -1;
    }

    struct rte_ether_hdr *ehdr = NULL;
    struct rte_ipv4_hdr *iphdr = NULL;
    struct rte_udp_hdr *udphdr = NULL;
    uint8_t *udp_payload = NULL;

    const uint32_t eth_hdr_len = sizeof(struct rte_ether_hdr);
    const uint32_t ip_hdr_len = sizeof(struct rte_ipv4_hdr);
    const uint32_t udp_hdr_len = sizeof(struct rte_udp_hdr);
    const uint32_t total_pkt_len = eth_hdr_len + ip_hdr_len + udp_hdr_len + payload_len;

    ehdr = rte_pktmbuf_mtod_offset(mbuf, struct rte_ether_hdr *, 0);
    iphdr = rte_pktmbuf_mtod_offset(mbuf, struct rte_ipv4_hdr *, eth_hdr_len);
    udphdr = rte_pktmbuf_mtod_offset(mbuf, struct rte_udp_hdr *, eth_hdr_len + ip_hdr_len);
    udp_payload = rte_pktmbuf_mtod_offset(mbuf, uint8_t *, eth_hdr_len + ip_hdr_len + udp_hdr_len);

    // 修正：强制类型转换为uint8_t*，直接访问rte_ether_addr的原始字节（适配19.08.2）
    memcpy((uint8_t *)&ehdr->d_addr, dst_mac, RTE_ETHER_ADDR_LEN); // 目标MAC
    memcpy((uint8_t *)&ehdr->s_addr, src_mac, RTE_ETHER_ADDR_LEN); // 源MAC
    ehdr->ether_type = rte_cpu_to_be_16(RTE_ETHER_TYPE_IPV4);

    iphdr->version_ihl = RTE_IPV4_VHL_DEF;
    iphdr->type_of_service = 0;
    iphdr->total_length = rte_cpu_to_be_16(ip_hdr_len + udp_hdr_len + payload_len);
    iphdr->packet_id = 0;
    iphdr->fragment_offset = 0;
    iphdr->time_to_live = 64;
    iphdr->next_proto_id = IPPROTO_UDP;
    iphdr->src_addr = src_ip;
    iphdr->dst_addr = dst_ip;
    iphdr->hdr_checksum = 0;
    iphdr->hdr_checksum = rte_ipv4_cksum(iphdr);

    udphdr->src_port = rte_cpu_to_be_16(src_port);
    udphdr->dst_port = rte_cpu_to_be_16(dst_port);
    udphdr->dgram_len = rte_cpu_to_be_16(udp_hdr_len + payload_len);
    udphdr->dgram_cksum = 0;

    memcpy(udp_payload, payload, payload_len);

    mbuf->pkt_len = total_pkt_len;
    mbuf->data_len = total_pkt_len;

    return 0;
}

static int send_udp_response(struct rte_mempool *mbuf_pool,
    struct rte_ether_hdr *recv_ehdr,
    struct rte_ipv4_hdr *recv_iphdr,
    struct rte_udp_hdr *recv_udphdr){
    struct rte_mbuf *tx_mbuf = rte_pktmbuf_alloc(mbuf_pool);
    if(tx_mbuf == NULL){
        printf("Failed to allocate mbuf for TX packet\n");
        return -1;
    }

    uint8_t src_mac[RTE_ETHER_ADDR_LEN] = {0};
    uint8_t dst_mac[RTE_ETHER_ADDR_LEN] = {0};
    // 修正：强制类型转换为uint8_t*，直接访问rte_ether_addr的原始字节（适配19.08.2）
    memcpy(src_mac, (uint8_t *)&recv_ehdr->d_addr, RTE_ETHER_ADDR_LEN);
    memcpy(dst_mac, (uint8_t *)&recv_ehdr->s_addr, RTE_ETHER_ADDR_LEN);

    uint32_t src_ip = recv_iphdr->dst_addr;
    uint32_t dst_ip = recv_iphdr->src_addr;

    uint16_t src_port = ntohs(recv_udphdr->dst_port);
    uint16_t dst_port = ntohs(recv_udphdr->src_port);

    const uint8_t *payload = (const uint8_t *)UDP_PAYLOAD;
    uint32_t payload_len = strlen(UDP_PAYLOAD);

    if(create_eth_ip_udp(tx_mbuf,dst_mac,src_mac,src_ip,dst_ip,src_port,dst_port,
        payload,payload_len) < 0){
        rte_pktmbuf_free(tx_mbuf);
        return -1;
    }

    struct rte_mbuf *tx_mbufs[1] = {tx_mbuf};
    uint16_t num_sent = rte_eth_tx_burst(gDpdkPortId,0,tx_mbufs,1);

    if(num_sent < 1){
        printf("Failed to send response packet, num_sent: %u\n", num_sent);
        rte_pktmbuf_free(tx_mbuf);
        return -1;
    }

    struct in_addr src_addr, dst_addr;
    src_addr.s_addr = src_ip;
    dst_addr.s_addr = dst_ip;
    printf("Response sent: %s:%d -> %s:%d, payload: %s\n",
        inet_ntoa(src_addr), src_port,
        inet_ntoa(dst_addr), dst_port,
        UDP_PAYLOAD);

    return 0;
}

int main(int argc,char *argv[]){
    int ret = rte_eal_init(argc,argv);
    if(ret < 0){
        fprintf(stderr, "DPDK EAL初始化失败！错误码：%d\n", ret);
        rte_exit(EXIT_FAILURE,"EAL init error!");
    }

    argc -= ret;
    argv += ret;

    struct rte_mempool *mbuf_pool = rte_pktmbuf_pool_create("mbuf_pool",NUM_MBUFS,0,0,
        RTE_MBUF_DEFAULT_BUF_SIZE,rte_socket_id());
    if(mbuf_pool == NULL){
        rte_exit(EXIT_FAILURE,"mbuf pool create error!");
    }
    printf("mbuf pool created successfully\n");

    ng_init_port(mbuf_pool);

    while(1){
        struct rte_mbuf *mbufs[BURST_SIZE];

        unsigned num_recv = rte_eth_rx_burst(gDpdkPortId,0,mbufs,BURST_SIZE);
        if(num_recv > BURST_SIZE){
            rte_exit(EXIT_FAILURE,"Invalid number of received packets");
        }

        for(unsigned int i = 0;i < num_recv;i++){
            int need_process = 1;
            struct rte_ether_hdr *ehdr = NULL;
            struct rte_ipv4_hdr *iphdr = NULL;
            struct rte_udp_hdr *udphdr = NULL;
            uint8_t *recv_payload = NULL; // 新增：接收负载指针
            uint32_t recv_payload_len = 0; // 新增：接收负载长度
            char payload_buf[MAX_PAYLOAD_PRINT] = {0}; // 新增：负载打印缓冲区

            ehdr = rte_pktmbuf_mtod(mbufs[i],struct rte_ether_hdr *);
            if(ehdr->ether_type != rte_cpu_to_be_16(RTE_ETHER_TYPE_IPV4)){
                need_process = 0;
            }

            if(need_process){
                iphdr = rte_pktmbuf_mtod_offset(mbufs[i], struct rte_ipv4_hdr *,
                    sizeof(struct rte_ether_hdr));
                if(iphdr == NULL || iphdr->next_proto_id != IPPROTO_UDP){
                    need_process = 0;
                }
            }

            if(need_process){
                udphdr = rte_pktmbuf_mtod_offset(mbufs[i], struct rte_udp_hdr *,
                    sizeof(struct rte_ether_hdr) + sizeof(struct rte_ipv4_hdr));
                if(udphdr == NULL){
                    need_process = 0;
                } else {
                    // 新增：计算UDP负载起始地址和长度
                    const uint32_t hdr_total_len = sizeof(struct rte_ether_hdr) +
                                                    sizeof(struct rte_ipv4_hdr) +
                                                    sizeof(struct rte_udp_hdr);
                    // 1. 获取负载起始地址
                    recv_payload = rte_pktmbuf_mtod_offset(mbufs[i], uint8_t *, hdr_total_len);
                    // 2. 计算负载长度（网络字节序转主机字节序后，减去UDP头长度）
                    recv_payload_len = ntohs(udphdr->dgram_len) - sizeof(struct rte_udp_hdr);

                    // 3. 安全拷贝负载到打印缓冲区（防止超长负载溢出）
                    if(recv_payload_len > 0 && recv_payload != NULL){
                        uint32_t copy_len = (recv_payload_len > MAX_PAYLOAD_PRINT - 1) ?
                                            (MAX_PAYLOAD_PRINT - 1) : recv_payload_len;
                        memcpy(payload_buf, recv_payload, copy_len);
                        payload_buf[copy_len] = '\0'; // 字符串结尾符，保证正常打印
                    }

                    // 新增：打印接收到的UDP负载
                    struct in_addr src_addr, dst_addr;
                    src_addr.s_addr = iphdr->src_addr;
                    dst_addr.s_addr = iphdr->dst_addr;
                    printf("Received UDP packet: %s:%d -> %s:%d\n",
                        inet_ntoa(src_addr), ntohs(udphdr->src_port),
                        inet_ntoa(dst_addr), ntohs(udphdr->dst_port));
                    printf("Received UDP payload length: %u bytes\n", recv_payload_len);
                    printf("Received UDP payload content: %s\n",
                        (recv_payload_len > 0) ? payload_buf : "Empty payload");
                    printf("----------------------------------------------------\n");

                    send_udp_response(mbuf_pool, ehdr, iphdr, udphdr);
                }
            }

            rte_pktmbuf_free(mbufs[i]);
        }
    }

    return 0;
}

2、Makefile:

从dpdk源码中copy一份，将源文件文件名和生成的文件名改为send_recv。

# SPDX-License-Identifier: BSD-3-Clause
# Copyright(c) 2010-2014 Intel Corporation

# binary name
APP = send_recv

# all source are stored in SRCS-y
SRCS-y := send_recv.c

# Build using pkg-config variables if possible
ifeq ($(shell pkg-config --exists libdpdk && echo 0),0)

all: shared
.PHONY: shared static
shared: build/$(APP)-shared
	ln -sf $(APP)-shared build/$(APP)
static: build/$(APP)-static
	ln -sf $(APP)-static build/$(APP)

PKGCONF=pkg-config --define-prefix

PC_FILE := $(shell $(PKGCONF) --path libdpdk)
CFLAGS += -O3 $(shell $(PKGCONF) --cflags libdpdk)
CFLAGS += -DALLOW_EXPERIMENTAL_API
LDFLAGS_SHARED = $(shell $(PKGCONF) --libs libdpdk)
LDFLAGS_STATIC = -Wl,-Bstatic $(shell $(PKGCONF) --static --libs libdpdk)

build/$(APP)-shared: $(SRCS-y) Makefile $(PC_FILE) | build
	$(CC) $(CFLAGS) $(SRCS-y) -o $@ $(LDFLAGS) $(LDFLAGS_SHARED)

build/$(APP)-static: $(SRCS-y) Makefile $(PC_FILE) | build
	$(CC) $(CFLAGS) $(SRCS-y) -o $@ $(LDFLAGS) $(LDFLAGS_STATIC)

build:
	@mkdir -p $@

.PHONY: clean
clean:
	rm -f build/$(APP) build/$(APP)-static build/$(APP)-shared
	test -d build && rmdir -p build || true

else # Build using legacy build system

ifeq ($(RTE_SDK),)
$(error "Please define RTE_SDK environment variable")
endif

# Default target, detect a build directory, by looking for a path with a .config
RTE_TARGET ?= $(notdir $(abspath $(dir $(firstword $(wildcard $(RTE_SDK)/*/.config)))))

include $(RTE_SDK)/mk/rte.vars.mk

ifneq ($(CONFIG_RTE_EXEC_ENV_LINUX),y)
$(error This application can only operate in a linux environment, \
please change the definition of the RTE_TARGET environment variable)
endif

CFLAGS += -O3
CFLAGS += -DALLOW_EXPERIMENTAL_API
CFLAGS += $(WERROR_FLAGS)

include $(RTE_SDK)/mk/rte.extapp.mk
endif

3. 代码讲解

这个代码基于 DPDK 实现的轻量级 UDP 回显服务程序：它初始化 DPDK 运行环境和网络端口，以轮询（Polling）方式批量接收网卡上的 IPv4 UDP 数据包，解析数据包的 MAC/IP/UDP 头和负载并打印，然后构造反向的 UDP 响应包（源 / 目地址 / 端口互换），最后将响应包发送回原客户端。

main()  // 程序入口
├── rte_eal_init()          // 1. 初始化DPDK EAL环境
├── rte_pktmbuf_pool_create()// 2. 创建mbuf内存池（存储数据包）
├── ng_init_port()          // 3. 初始化网卡端口
│   ├── rte_eth_dev_count_avail()   // 检测可用网卡数量
│   ├── rte_eth_dev_info_get()      // 获取网卡设备信息
│   ├── rte_eth_dev_configure()     // 配置网卡RX/TX队列数
│   ├── rte_eth_rx_queue_setup()    // 初始化RX队列
│   ├── rte_eth_tx_queue_setup()    // 初始化TX队列
│   ├── rte_eth_dev_start()         // 启动网卡
│   └── rte_eth_promiscuous_enable() // 开启混杂模式
└── 无限循环（收包处理）
    ├── rte_eth_rx_burst()          // 批量接收数据包
    ├── 数据包解析（eth/ip/udp）
    ├── send_udp_response()         // 构造并发送响应包
    │   ├── rte_pktmbuf_alloc()     // 分配新的mbuf
    │   ├── create_eth_ip_udp()     // 构造UDP数据包
    │   │   ├── rte_pktmbuf_mtod_offset() // 获取mbuf中指定偏移的指针
    │   │   ├── rte_cpu_to_be_16()  // 主机序转网络大端序
    │   │   └── rte_ipv4_cksum()    // 计算IPv4校验和
    │   ├── rte_eth_tx_burst()      // 批量发送响应包
    │   └── rte_pktmbuf_free()      // 释放mbuf（发送失败时）
    └── rte_pktmbuf_free()          // 释放接收的mbuf

1. EAL 环境初始化 调用rte_eal_init()初始化 DPDK 的环境抽象层（EAL），这是所有 DPDK 程序的第一步。EAL 会完成 CPU 核心绑定、内存区域划分、网卡设备探测、驱动加载等底层工作，返回值表示处理的命令行参数个数，剩余参数供应用层使用。
2. mbuf 内存池创建 调用rte_pktmbuf_pool_create()创建专门存储数据包的 mbuf 内存池。mbuf 是 DPDK 中用于封装数据包的核心数据结构，内存池预分配固定数量的 mbuf（代码中为 4095 个），避免运行时动态分配内存的性能损耗。
3. 网卡端口初始化（ng_init_port 函数）
   • 检测系统中可用的网卡数量，无可用网卡则直接退出；
   • 获取网卡的设备信息（如默认 TX/RX 队列配置）；
   • 配置网卡的 RX/TX 队列数量（代码中各 1 个）；
   • 初始化 RX 队列：指定队列大小（512），并关联 mbuf 内存池（收包时直接从池里取 mbuf）；
   • 初始化 TX 队列：使用网卡默认的 TX 配置；
   • 启动网卡设备，使其进入可收发包状态；
   • 开启网卡混杂模式，确保能接收所有经过网卡的数据包（而非仅目标 MAC 为自身的包）。

阶段 2：运行阶段（无限循环收发包）

初始化完成后，程序进入无限循环，持续处理数据包：

1. 批量收包 调用rte_eth_rx_burst()以 "批量（Burst）" 方式从 RX 队列接收数据包，这是 DPDK 高性能的核心 ------ 批量操作减少系统调用和上下文切换，代码中每次最多接收 32 个包（BURST_SIZE），返回实际接收的包数量。
2. 逐个解析数据包 对每个接收的数据包，依次解析：
   • 以太网头（rte_ether_hdr）：检查是否为 IPv4 数据包（ether_type=0x0800）；
   • IPv4 头（rte_ipv4_hdr）：检查上层协议是否为 UDP（next_proto_id=IPPROTO_UDP）；
   • UDP 头（rte_udp_hdr）：计算 UDP 负载的起始地址和长度，安全拷贝负载到缓冲区并打印（源 / 目 IP、端口、负载内容）。
3. 构造并发送响应包 调用send_udp_response()构造反向响应包：
   • 互换源 / 目 MAC（接收包的源 MAC→响应包的目的 MAC，反之亦然）；
   • 互换源 / 目 IP 和端口（接收包的源 IP / 端口→响应包的目的 IP / 端口，反之亦然）；
   • 调用create_eth_ip_udp()填充以太网、IPv4、UDP 头，并写入自定义负载（"Hello DPDK! This is a response packet."）；
   • 调用rte_eth_tx_burst()批量发送响应包（代码中每次发 1 个）；
   • 发送失败则释放分配的 mbuf，避免内存泄漏。
4. 释放 mbuf 无论是否处理成功，都调用rte_pktmbuf_free()释放接收的 mbuf，将其归还到内存池，供后续收包复用。

4.编译运行

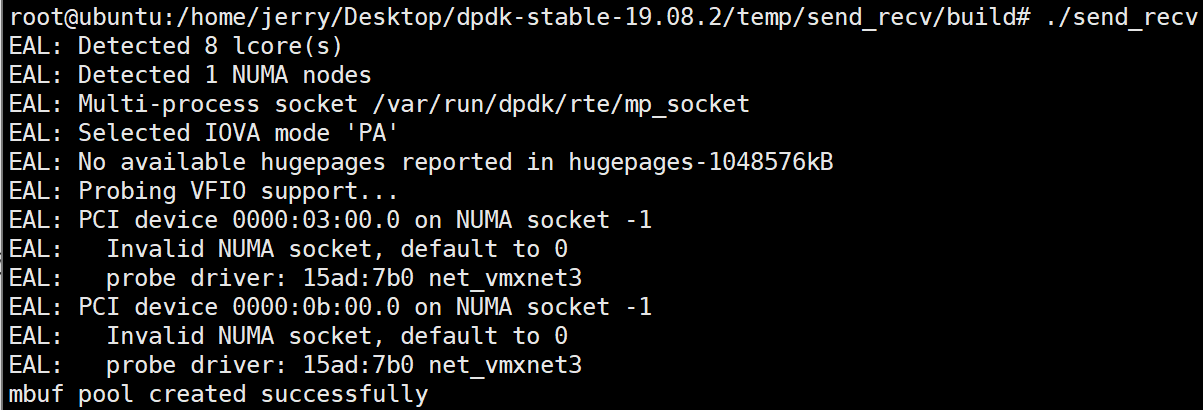

运行./build/send_recv

注意，现在由于开启了混杂模式，所以能够收到经过该网卡的数据包，但是此时如果使用宿主机的网络调试助手，向192.168.3.100(dpdk网卡的ip)发送数据包，dpdk无法收到。核心原因就是宿主机没有这个ip与dpdk网卡MAC地址的arp条目，即不知道该往哪发。因此使用netsh命令配置条目后可以就发成功（具体见上篇）。

0voice · GitHub
