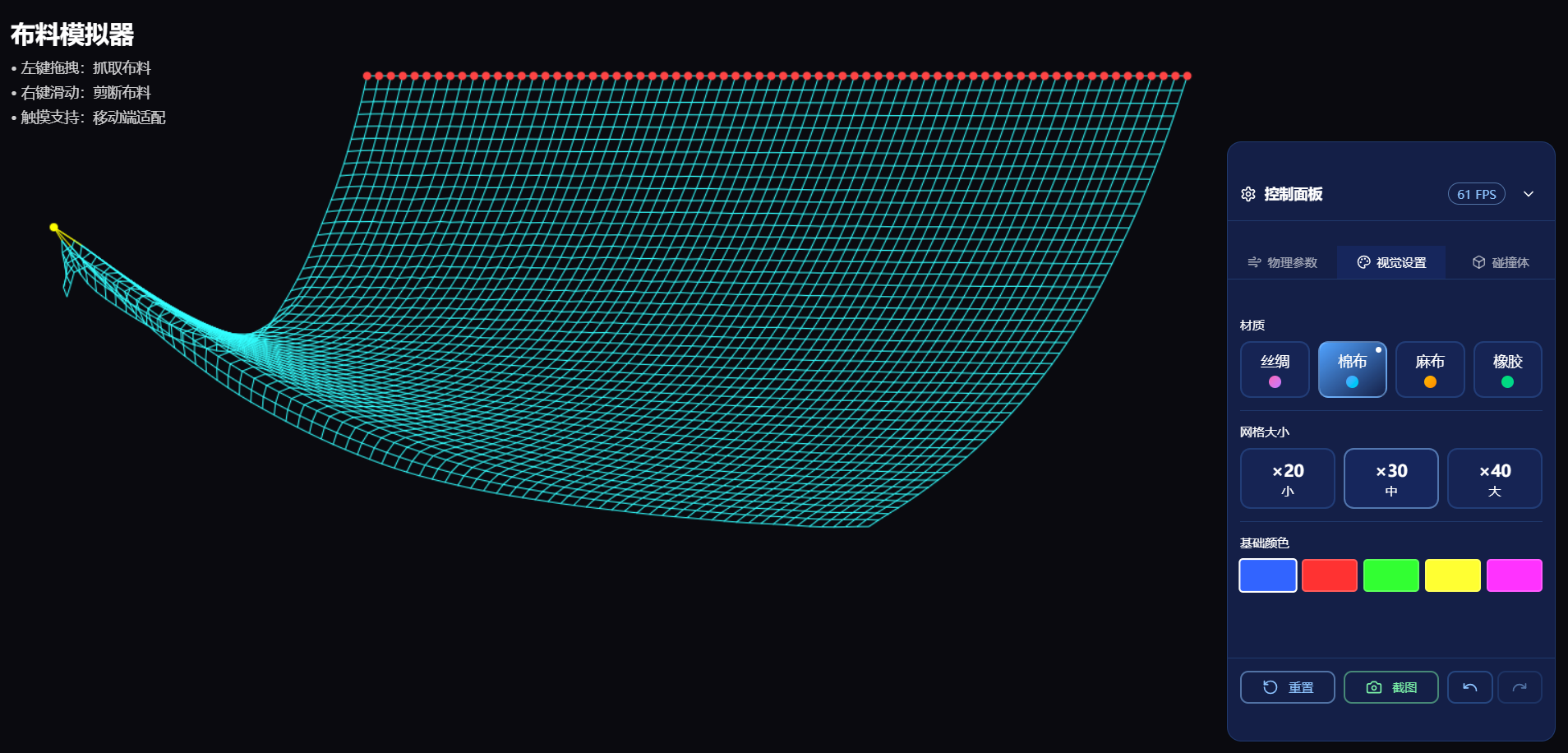

3D 布料物理模拟器

一个基于 Next.js 16 + Canvas 的实时 3D 布料物理模拟器，支持多种材质、场景模式和物理交互。

源代码：https://gitee.com/yanjianzhong007/clothSimulation

在线演示：https://z2p9jz49tp.coze.site/

功能特性

🎨 多种材质

丝绸 - 柔软飘逸，适合轻薄织物
棉布 - 中等硬度，日常织物
麻布 - 硬挺有型，适合厚织物
橡胶 - 高弹性，可拉伸回弹

🎬 四种场景模式

悬挂模式 - 顶部固定，自然下垂
旗帜模式 - 左侧固定，随风飘扬
降落伞模式 - 底部固定，向上飘动
自由模式 - 无固定点，自由漂浮

⚙️ 物理参数调节

重力强度
风力强度
风速度
阻尼系数
约束迭代次数

🎮 交互功能

鼠标拖拽 - 左键拖动布料任意位置
剪断布料 - 右键滑动剪断布料连接
触摸支持 - 移动端触摸操作
碰撞体交互 - 添加球体/立方体碰撞体，布料会自然包裹

🛠️ 实用工具

撤销/重做操作
截图保存
实时 FPS 监控
多种基础颜色选择

📊 网格密度

小（40×26）- 高性能
中（70×45）- 平衡模式
大（100×64）- 高精度

使用指南

基本操作

操作	说明
左键拖拽	抓取并移动布料
右键滑动	剪断布料连接线
滚轮	缩放视角
触摸拖拽	移动端抓取布料
双指缩放	移动端缩放

控制面板

控制面板位于屏幕右下角，包含三个标签页：

物理参数

场景模式 - 选择不同的布料悬挂方式
重力 - 调整布料下落速度
风力强度 - 调整风力大小
风速度 - 调整风速变化频率
阻尼 - 控制能量损失
约束迭代次数 - 物理模拟精度

视觉设置

材质 - 选择布料材质（丝绸、棉布、麻布、橡胶）
网格大小 - 调整布料密度
基础颜色 - 选择布料颜色

碰撞体

添加碰撞体 - 点击添加球体或立方体
碰撞体大小 - 调节碰撞体尺寸
清除所有碰撞体 - 移除所有碰撞体

底部操作按钮

重置 - 重置布料到初始状态
截图 - 保存当前画面
撤销 - 撤销上一步操作
重做 - 重做撤销的操作

技术架构

核心技术

Next.js 16 - App Router，React Server Components
React 19 - 最新特性
TypeScript 5 - 严格类型检查
Tailwind CSS 4 - 样式系统
shadcn/ui - UI 组件库
Canvas 2D API - 图形渲染

物理引擎

采用 Verlet 积分 实现布料物理模拟：

复制代码

位置更新: x_new = 2*x - x_prev + a*dt²
约束求解: 满足距离约束的迭代算法

主要模块：

ClothPhysicsEngine - 物理计算引擎
ClothRenderer - Canvas 渲染器
FPSMonitor - 性能监控
StateHistory - 状态历史（撤销/重做）

碰撞检测

球体碰撞 - 点与球体距离检测
立方体碰撞 - 点与立方体边界检测
包裹效果 - 布料自然包裹碰撞体表面

项目结构

复制代码

src/
├── app/
│   ├── layout.tsx          # 根布局
│   ├── page.tsx            # 主页面（模拟器入口）
│   └── globals.css         # 全局样式
├── components/
│   ├── ClothControlPanel.tsx  # 控制面板组件
│   └── ui/                     # shadcn/ui 组件
│       ├── badge.tsx
│       ├── button.tsx
│       ├── card.tsx
│       ├── separator.tsx
│       └── slider.tsx
├── contexts/
│   └── SimulationContext.tsx   # 全局状态管理
└── lib/
    ├── fps-monitor.tsx         # FPS 监控
    ├── physics-engine.ts       # 物理引擎
    ├── renderer.ts             # 渲染器
    ├── simulation-config.ts    # 配置定义
    └── state-history.ts        # 撤销/重做

开发规范

1. 组件开发

优先使用 shadcn/ui 基础组件

tsx 复制代码

import { Button } from '@/components/ui/button';
import { Card } from '@/components/ui/card';
import { Slider } from '@/components/ui/slider';

export function MyControl() {
  return (
    <Card>
      <Slider value={[50]} onValueChange={([v]) => console.log(v)} />
      <Button>操作</Button>
    </Card>
  );
}

2. 状态管理

使用 Context API 管理全局状态：

tsx 复制代码

import { useSimulation } from '@/contexts/SimulationContext';

function MyComponent() {
  const { config, updateConfig } = useSimulation();
  return <div>{config.gravity}</div>;
}

3. 依赖管理

必须使用 pnpm

bash 复制代码

npm install
npm run build
npm start

4. 样式开发

使用 Tailwind CSS：

tsx 复制代码

<div className="flex items-center gap-4 p-4 rounded-lg bg-blue-950/80">
  <span>内容</span>
</div>

性能优化

网格密度选择

小网格 - 40×26，适合低端设备
中网格 - 70×45，推荐使用
大网格 - 100×64，高精度，需要较好性能

物理参数调优

降低约束迭代次数可提高性能
增加阻尼可减少震荡，提高稳定性
降低网格密度可显著提升 FPS

浏览器兼容性

Chrome/Edge 90+
Firefox 88+
Safari 14+
支持触摸设备

License

MIT
