STM32 FreeRTOS 事件标志组

事件标志组

一、概念

1、事件标志

事件是一种实现任务间通信的机制，主要用于实现多任务间的同步，但事件通信只能是事件类型的通信，无数据传输。与信号量不同的是，它可以实现一对多，多对多的同步。即一个任务可以等待多个事件的发生：可以是任意一个事件发生时唤醒任务进行事件处理；也可以是几个事件都发生后才唤醒任务进行事件处理。同样，也可以是多个任务同步多个事件。

事件标志可以简化成一个个flag标志，在学习阶段，我们常在全局定义一个flag变量来控制某个事件或功能。

例如：led点灯

c 复制代码

uint8_t led_flag;

if (led_flag == 1)
{
    led_open(); 	// 灯打开
}
else if (led_flag != 1)
{
    led_close(); 	// 灯关闭
}

有个疑问？我都能直接通过flag控制，为什么我还需要用事件标志组？

答：全局变量固然是最快最直接的，但是考虑到安全问题，变量放在全局谁都可以访问，谁都可以修改，这就非常不安全，所以用事件标志组就可以避免这样的事情。事件标志组相比于全局变量有更加便利的功能，设定置位标准，更强的逻辑判断等功能。

2、事件标志组

事件标志组是由多个事件组成，保存事件组的状态。事件组存储在一个EventBits_t类型的变量中，该变量在事件组结构体中定义。

宏定义configUSE_16_BIT_TICKS：定义事件存储组大小的

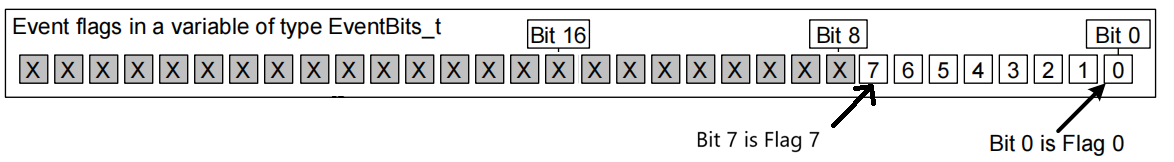

configUSE_16_BIT_TICKS为1时，变量uxEventBits就是16位的，其中有8个位用来存储事件组

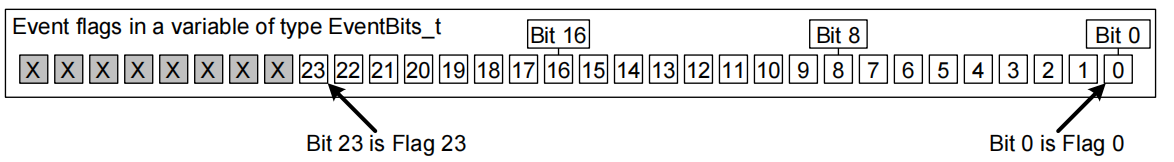

configUSE_16_BIT_TICKS 定义为0，那么变量uxEventBits就是32位的，其中有24个位用来存储事件组

在STM32中，我们一般将configUSE_16_BIT_TICKS定义为0，那么uxEventBits是32位的，有24个位用来实现事件标志组。每一位代表一个事件，任务通过"逻辑与"或"逻辑或"与一个或多个事件建立关联，形成一个事件组。

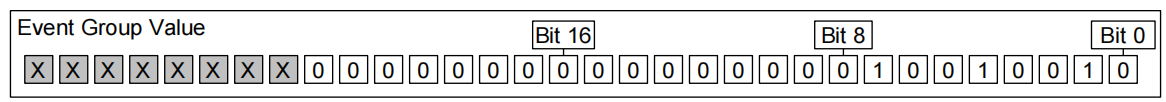

例如，如果一个事件组的值是0x92(二进制1001 0010)，那么只有事件位1、4和7被设置，因此只有由1、4和7表示的事件发生。下图显示了EventBits_t类型的变量，它设置了事件位1、4和7，并清除了所有其他事件位，使事件组的值为0x92。

任务可以通过设置事件位来实现事件的触发和等待操作。FreeRTOS 的事件仅用于同步，不提供数据传输功能。

二、函数接口

1、头文件

c 复制代码

#include "event_groups.h"

2、事件标志组创建

c 复制代码

EventGroupHandle_t xEventGroupCreate(void)

函数说明：事件标志组创建，并用返回值的句柄对事件标志组操作。
参数：无
返回值：
- 成功：返回事件标志组的句柄。
- 失败：返回 NULL。

3、事件标志组删除

c 复制代码

void vEventGroupDelete( EventGroupHandle_t xEventGroup )

函数说明：用事件标志组句柄删除事件标志组。
参数：
- xEventGroup ：事件标志组的句柄
返回值：无

4、事件标志组指定事件置位

c 复制代码

EventBits_t xEventGroupSetBits( EventGroupHandle_t xEventGroup,
                            const EventBits_t uxBitsToSet )

函数说明：用句柄指定某事件在某事件标志组的某个位置（记住宏定义configUSE_16_BIT_TICKS的配置）。
参数：
- xEventGroup ：事件标志组的句柄
- uxBitsToSet：指定事件的标志位
返回值：
- 成功：返回调用xEventGroupSetBits()时事件组中的值（uxBitsToSet的值）。
- 失败：没有失败返回值。注意：返回0（pdPASS），会误以为是失败，其实是第0位被置位了，是正常现象，并没有失败。
例子：

为LED 设置事件标志组并将其设置在第0位

c 复制代码

xEventGroupSetBits( xEventGroup_led,  (1 << 0) ); //  (1 << 0)可以通过这样快速选位置，不需要直接进行计算

5、事件标志组指定事件置位（中断）

c 复制代码

BaseType_t xEventGroupSetBitsFromISR( EventGroupHandle_t xEventGroup,
                                      const EventBits_t uxBitsToSet,
                                      BaseType_t *pxHigherPriorityTaskWoken )

函数说明：用句柄指定某事件在某事件标志组的某个位置，该函数用在中断中。
参数：
- xEventGroup ：事件标志组的句柄
- uxBitsToSet：指定事件的标志位
- pxHigherPriorityTaskWoken：在使用之前必须初始化成 pdFALSE。如果API函数（即xEventGroupSetBitsFromISR）导致一个任务解锁，并且解锁的任务优先级高于当前运行的任务，则API函数（即xEventGroupSetBitsFromISR）将pxHigherPriorityTaskWoken设置成pdTRUE。在中断退出前，触发一次任务切换。pxHigherPriorityTaskWoken 作为一个可选参数，可以设置为NULL。
返回值：
- 成功：返回 pdPASS
- 失败：返回 pdFAIL

6、等待事件标志组

c 复制代码

EventBits_t xEventGroupWaitBits( EventGroupHandle_t xEventGroup,
								 const EventBits_t uxBitsToWaitFor,
								 const BaseType_t xClearOnExit,
							 	 const BaseType_t xWaitForAllBits,
							 	 TickType_t xTicksToWait )

函数说明：用句柄指定等待某事件标志组中某位或某几位置位。
参数：
- xEventGroup ：事件标志组的句柄
- uxBitsToWaitFor：指定等待的位置（事件），如果是多个位置可以采取与(|) 的方式。
- xClearOnExit：
  - 为pdTRUE：在运行xEventGroupWaitBits函数之后，自动将uxBitsToWaitFor指定置位过的位置（事件）清除（复原）。举个例子：某个位置（事件）置位（flag 由0变为1），xEventGroupWaitBits函数触发之后，这个位置（事件）自动清除（flag由1变为0）
  - 为pdFALSE：不会自动清除。
- xWaitForAllBits：
  - 为pdTRUE：触发逻辑是逻辑与，即uxBitsToWaitFor中某个位置（事件）置位后，就会触发这个函数。
  - 为pdFALSE：触发逻辑是逻辑或，即uxBitsToWaitFor中全部位置（事件）置位后，就会触发这个函数。
- xTicksToWait：-最大超时时间，单位为系统节拍周期，常量 portTICK_PERIOD_MS 用于辅助把时间转换成 MS。当超过时间后，函数会往下执行，而不是阻塞。
返回值：函数在阻塞过程中，触发了的位置（事件）的数值。
例子：

等待LED 设置事件标志组，LED位置（位0）被触发。

c 复制代码

#define BIT_0 (1 << 0)

EventBits_t bits;
bits = xEventGroupWaitBits(
        eventGroup_led,	// 事件标志组句柄
        BIT_0,			// LED事件在0位置
        pdTRUE,			// 自动清除
        pdFALSE,		// 逻辑与，有置位就触发
        portMAX_DELAY);	// 一直阻塞

if (bits & BIT_0) // 手动判断 是否是LED位置触发
{
    // ... LED 触发后相关逻辑（如：灯亮）
}

7、事件标志组指定位置清零

c 复制代码

EventBits_t xEventGroupClearBits( EventGroupHandle_t xEventGroup,
                                  const EventBits_t uxBitsToClear )

函数说明：用句柄指定某事件标志清除。
参数：
- xEventGroup ：事件标志组的句柄
- uxBitsToClear：指定事件的标志位
返回值：事件组未清除之前的值（状态）。

8、事件标志组指定位置清零（中断）

c 复制代码

BaseType_t xEventGroupClearBitsFromISR( EventGroupHandle_t xEventGroup,
										const EventBits_t uxBitsToClear )

函数说明：用句柄指定某事件标志清除，该函数用在中断。
参数：
- xEventGroup ：事件标志组的句柄
- uxBitsToClear：指定事件的标志位
返回值：
- 成功：返回 pdPASS
- 失败：返回 pdFAIL

注意事项：

若使用xEventGroupSetBitsFromISR、xEventGroupClearBitsFromISR等函数，官方要求3个宏定义生效,详细代码如下：

c 复制代码

#if ( ( configUSE_TRACE_FACILITY == 1 ) && ( INCLUDE_xTimerPendFunctionCall == 1 ) && ( configUSE_TIMERS == 1 ) )

BaseType_t xEventGroupSetBitsFromISR( EventGroupHandle_t xEventGroup,
                                     const EventBits_t uxBitsToSet,
                                     BaseType_t *pxHigherPriorityTaskWoken )
 {
       ........................

}
BaseType_t xEventGroupClearBitsFromISR( EventGroupHandle_t xEventGroup, const EventBits_t uxBitsToClear )
{
       ........................
}

需要将上面3个宏定义置位1。

注：以上均为学习笔记！
