构建高性能 WPF 大图浏览器：TiledViewer 技术解密

- [1. 核心设计思路 (Core Concepts)](#1. 核心设计思路 (Core Concepts))
- [2. 核心架构：像谷歌地图一样看图](#2. 核心架构：像谷歌地图一样看图)
- [3. 内存映射文件：突破 RAM 限制](#3. 内存映射文件：突破 RAM 限制)
- [4. 动态切片与异步渲染管线](#4. 动态切片与异步渲染管线)
- - [4.1 动态 LOD（细节层次）](#4.1 动态 LOD（细节层次）)
  - [4.2 异步加载与缓存](#4.2 异步加载与缓存)
- [5. 现代化 UI：Fluent Design](#5. 现代化 UI：Fluent Design)
- - [5.1 极简滚动条](#5.1 极简滚动条)
  - [5.2 矢量图标系统](#5.2 矢量图标系统)
- [6. 总结](#6. 总结)
- [7. 源码学习地址](#7. 源码学习地址)

在工业检测、医学成像和地理信息系统（GIS）等领域，处理 GB 级别的超大 RAW 图像是家常便饭。然而，WPF 原生的 BitmapImage 在加载巨大图像时往往显得力不从心，不仅占用大量内存，还容易导致界面卡顿甚至崩溃。

本文将深入剖析 TiledViewer 项目，揭示如何利用 内存映射文件（MemoryMappedFile） 、动态切片渲染（Dynamic Tiling） 和 Fluent Design 打造一个既快又美的现代大图浏览器。

1. 核心设计思路 (Core Concepts)

在设计 TiledViewer 时，我们面临的主要挑战是如何在有限的内存中流畅浏览 GB 级别的 RAW 图像。为了解决这个问题，我们确立了三个核心架构原则：

零拷贝与虚拟内存 (Zero-Copy & Virtual Memory) ：

放弃"将文件读入内存"的传统思维。利用操作系统底层的内存映射文件（MemoryMappedFile）技术，将磁盘文件直接映射为进程的虚拟内存空间。这使得我们能够像访问内存数组一样访问巨大的文件，而物理内存的调度完全交给操作系统内核，从而实现 GB 级图像秒开 且 内存占用极低。
恒定渲染成本 (Constant Rendering Cost) ：

无论图像的原始分辨率是 4K 还是 100K x 100K，屏幕上的像素数量是有限的。通过 动态切片 (Dynamic Tiling) 和 细节层次 (LOD) 算法，我们保证任何缩放级别下，渲染引擎只需处理屏幕可见范围内的少量切片。这意味着渲染性能不再随图像尺寸线性下降，而是保持 O(1) 的恒定复杂度。
非阻塞交互体验 (Non-Blocking Interaction) ：

UI 线程极其宝贵。所有的 IO 操作、解码和切片生成都必须在后台线程完成。通过 SemaphoreSlim 实现受控的并发流水线，并结合 WPF Freezable 机制安全地跨线程传递图像资源，确保即使在繁重的加载任务下，界面依然能保持 60 FPS 的丝滑响应。

2. 核心架构：像谷歌地图一样看图

本项目的核心思想是按需加载。就像谷歌地图不会一次性加载整个地球的纹理一样，我们只加载用户当前屏幕可见区域的图像数据。

架构主要分为三层：

视图层 (RawTiledImageViewer)：负责处理用户交互（缩放、平移）和绘制最终画面。
渲染层 (RawTileRenderer)：负责切片管理、LOD（细节层次）计算和缓存调度。
数据层 (IImageAccessor)：负责底层的二进制数据读取。

3. 内存映射文件：突破 RAM 限制

对于几 GB 大小的 RAW 文件，直接读入内存是灾难性的。我们使用了 .NET 的 MemoryMappedFile 技术。

在 RawFileAccessor.cs 中，我们并没有真正"读取"文件，而是建立了一个文件到内存地址空间的映射：

csharp 复制代码

_mmf = MemoryMappedFile.CreateFromFile(path, FileMode.Open, null, 0, MemoryMappedFileAccess.Read);
_view = _mmf.CreateViewAccessor(0, 0, MemoryMappedFileAccess.Read);

当需要显示某个 256x256 的切片时，我们根据图像宽度、高度和像素格式计算出该切片在文件中的偏移量（Offset），然后只读取这极小的一部分数据：

csharp 复制代码

// 计算切片在文件中的起始位置
var srcOffset = ((long)(y + row) * Width + x) * _bytesPerPixel;
// 仅读取一行数据到缓冲区
_view.ReadArray(srcOffset, buffer, row * stride, stride);

这种方式使得打开 10GB 的图像和打开 10MB 的图像速度几乎一样快，且内存占用极低。

4. 动态切片与异步渲染管线

4.1 动态 LOD（细节层次）

为了保证缩放时的流畅度，RawTileRenderer 实现了一个动态切片策略。

当缩放比例为 1.0 时，切片大小为基础的 256x256。
当用户缩小视图（Zoom Out）时，如果我们继续加载 256 像素的切片，屏幕上将需要绘制成千上万个小切片，导致 DrawCall 爆炸。
解决方案 ：根据缩放比例动态调整切片大小（_activeTileSize）。缩小得越厉害，单次读取的物理切片尺寸就越大（最大 2048x2048），从而保持屏幕上的切片数量相对稳定。

4.2 异步加载与缓存

为了防止 IO 操作阻塞 UI 线程，所有切片加载都是异步的：

检查缓存 ：先在 ConcurrentDictionary 中查找切片。
父级回退 ：如果当前切片未加载，尝试用已加载的"父级"大图裁剪出一部分先顶替显示（TryDrawFromParent），避免画面闪烁黑块。
异步 IO ：使用 SemaphoreSlim 限制并发 IO 数量（匹配 CPU 核心数），在后台线程读取数据并生成 BitmapSource。
冻结对象 ：WPF 要求跨线程访问的 UI 对象必须是 Freeze 的，我们在后台线程完成 Freeze() 后再回调 UI 刷新。

csharp 复制代码

// 异步加载流程示意
await _ioGate.WaitAsync();
var tile = image.ReadTile(...);
tile.Freeze(); // 关键：冻结以跨线程使用
_tileCache[key] = tile;
_invalidate?.Invoke(); // 通知 UI 重绘

5. 现代化 UI：Fluent Design

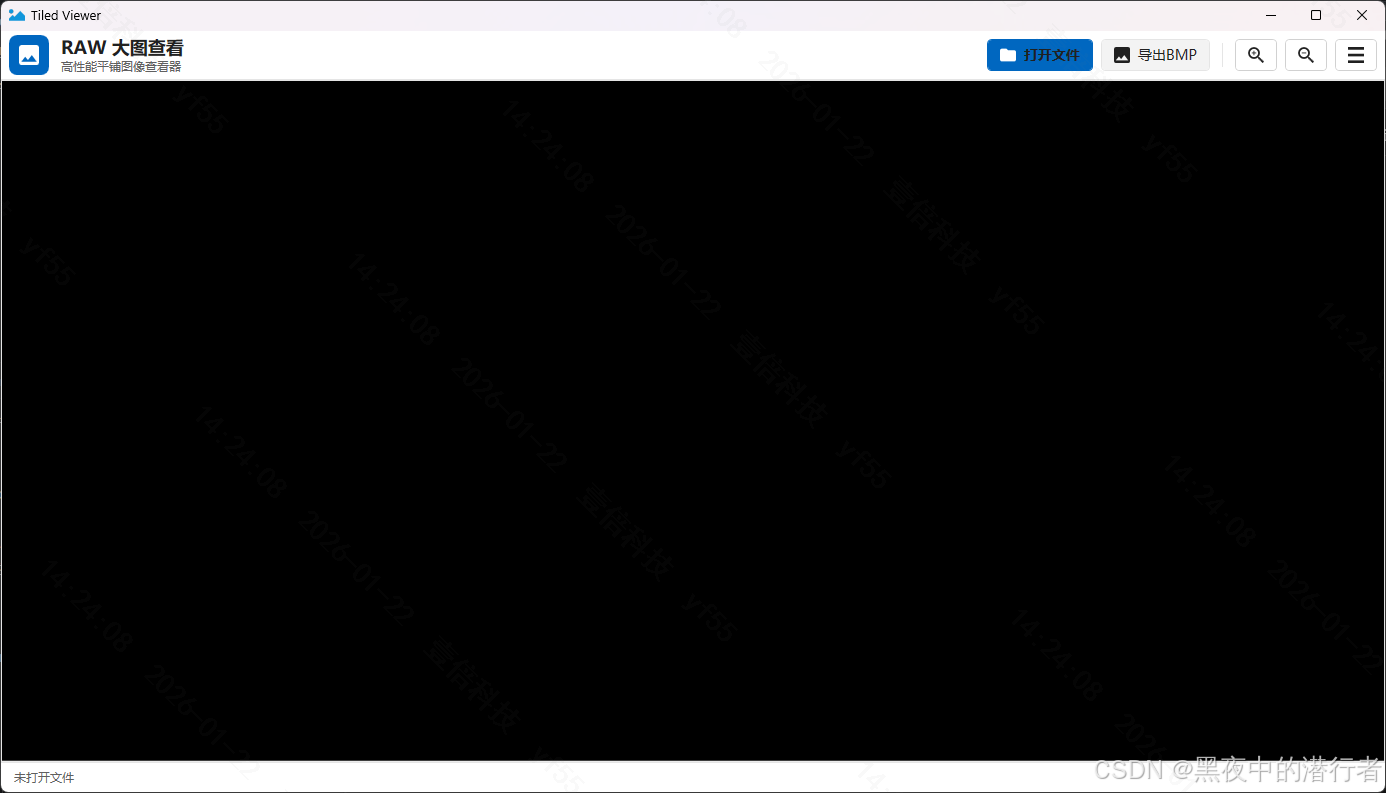

一个高性能的内核必须搭配一个现代化的外壳。我们彻底重写了 WPF 的默认样式，使其符合 Windows 11 的 Fluent Design 设计语言。

5.1 极简滚动条

传统的 WPF 滚动条在现代应用中显得格格不入。我们在 App.xaml 中重写了 ScrollBar 的 ControlTemplate：

隐形轨道：移除默认的灰色背景和边框，轨道完全透明。
交互式滑块：滑块（Thumb）默认半透明，鼠标悬停时加深颜色，拖拽时进一步反馈。
触控友好：移除了两端的微调箭头按钮，不仅视觉更清爽，也符合现代触控和鼠标滚轮的操作习惯。

xml 复制代码

<ControlTemplate TargetType="{x:Type Thumb}">
    <Border x:Name="rectangle"
            Background="{StaticResource ScrollBar.Static.Thumb}"
            CornerRadius="3" /> <!-- 圆角设计 -->
    <!-- 触发器处理 Hover/Pressed 状态颜色变化 -->
</ControlTemplate>

5.2 矢量图标系统

为了适应高分屏（High DPI），所有的图标（文件夹、缩放、保存等）均直接使用 XAML Geometry 绘制，不再依赖 PNG 图片。这确保了无论在 100% 还是 200% 缩放下，图标边缘都如刀锋般锐利。

6. 总结

TiledViewer 展示了 WPF 在高性能图形领域的潜力。通过绕过托管堆的大文件处理 、精细的异步渲染管线 以及深度定制的 ControlTemplate，我们实现了一个既硬核又美观的图像查看器。

这套架构不仅适用于 RAW 图像，同样适用于 GIS 地图、医疗切片（如 WSI）等任何需要高性能 2D 渲染的场景。

7. 源码学习地址

https://github.com/Gun319/TiledViewer
