问题一：
如何让一个低电压的控制芯片（比如 3.3V）去安全地控制一个高电压的工作器件（比如 5V 的 LED 灯）
我们先从最基础的概念开始
1.什么是 MCU?
MCU是Microcontroller Unit的缩写，中文叫微控制单元，俗称单片机。
它的角色: 它是电子设备的"大脑"。你家里的电饭煲、遥控器、全自动洗衣机，甚至你的智能手表里都有它。
**它的工作方式:**它通过管脚(Pin)输出高电平或低电平(即"1"或"0")来发出指令。**电压限制:**现代的MCU(如STM32、ESP32等)通常工作在3.3V。这意味着它的管脚最高只能输出3.3V的电压。
假设你的MCU管脚只能输出3.3V，但你的LED灯或它所在的电路需要5V才能正常驱动。如果你直接把3.3V的管脚接到5V的电路里，可能会有两个问题:
1.亮度不足或无法驱动:3.3V 电压不够。
2.烧毁MCU:如果5V的电流倒灌进3.3V的MCU，可能会把芯片烧了。
"通过上拉电阻实现电平转换"的具体做法:
这种方案通常利用了MCU管脚的一种特殊模式，叫做开漏输出
1.不接通时(高阻态) :MCU 的管脚内部像是一个断开的开关。此时，外部的5V电源通过一个上拉电阻，把信号线的电压"拉"到了5V。此时LED接收到的是5V。
2.接通时(低电平):当MCU内部开关合上，管脚直接接地(GND)。此时电流通过电阻流向大地，信号线变成了0V。
| 线路名称 | 状态 | 作用 |
|---|---|---|
| 电源线 (5V) | 恒定 5V | 提供高电平的"天花板" |
| 地线 (GND) | 恒定 0V | 提供低电平的"地板" |
| 信号线 | 0V 或 5V 切换 | 这就是上拉电阻作用的地方，它是信息的通道 |
MCU的管脚不再直接输出电压，而是充当"开关"，让3.3V的系统能够指挥5V甚至12V的外围电路。
问题二：
为什么LED的不同连接方式（共阴/共阳）GPIO输出的高低电平点亮和熄灭相反
一、LED的基本工作原理
LED(发光二极管)是一种单向导电的半导体器件，只有满足以下条件才会导通发光:
阳极电压>阴极电压(需要超过LED的正向导通电压，如普通LED约1.8-2.2V)
电流从阳极流向阴极(符合二极管的正向偏置条件)
二、共阴连接方式
1.电路结构
LED阴极直接连接到GND(OV)
LED阳极通过限流电阻连接到GPIO引脚
2.控制逻辑
点亮LED: GPIO输出高电平(如3.3V),此时阳极电压>阴极电压(3.3V>0V),LED导通
熄灭LED: GPIO输出低电平(0V),此时阳极电压=阴极电压(0V=0V)，LED截止
三、共阳连接方式
1.电路结构
LED阳极直接连接到VCC(如3.3V)
LED阴极通过限流电阻连接到GPIO引脚
2.控制逻辑
点亮LED: GPIO输出低电平(0V),此时阳极电压>阴极电压(3.3V>0V),LED导通
熄灭LED: GPIO输出高电平(3.3V),此时阳极电压=阴极电压(3.3V=3.3V),LED截止

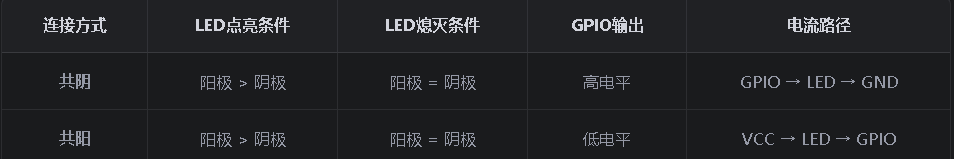

四、控制逻辑对比表
五、关键原因总结
**核心原理 ：**无论共阴还是共阳连接，LED的导通条件始终是 阳极电压 > 阴极电压 。但不同连接方式改变了参考点，导致GPIO需要输出相反的电平来满足该条件：
1.共阴连接: 阴极固定为GND(0V)，因此阳极需要GPIO提供高电平(>0V)
**2.共阳连接:**阳极固定为VCC(3.3V)，因此阴极需要GPIO提供低电平(<3.3V)
共阴连接（推挽输出）
// 初始化GPIO为推挽输出
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
GPIO_Init(GPIOA, &GPIO_InitStructure);
// 点亮LED（输出高电平）
GPIO_WriteBit(GPIOA, GPIO_Pin_8, Bit_SET);
// 熄灭LED（输出低电平）
GPIO_WriteBit(GPIOA, GPIO_Pin_8, Bit_RESET);六、实际应用示例
共阳连接（推挽输出)
// 初始化GPIO为推挽输出
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
GPIO_Init(GPIOA, &GPIO_InitStructure);
// 点亮LED（输出低电平）
GPIO_WriteBit(GPIOA, GPIO_Pin_8, Bit_RESET);
// 熄灭LED（输出高电平）
GPIO_WriteBit(GPIOA, GPIO_Pin_8, Bit_SET);
