控制系统建模仿真（七）：控制系统的经典设计方法

前言

欢迎进入第七章：控制系统的经典设计方法。

在经历了前六章的建模、分析和非线性仿真后，你已经从一名"观测者"进化为了"诊断师"。而从本章开始，你将正式成为一名**"设计师"**。

如果说前几章是在研究"这个病人的身体状况如何"，那么第七章就是**"对症下药"。当系统的稳定性储备不足、反应太慢或者超调太大时，我们需要设计补偿器（Compensator）或反馈阵（Feedback Gain）来改造它。本章涵盖了从经典的 超前滞后校正到现代控制理论入门的 极点配置与最优控制（LQR）**。

我们将通过 MATLAB 的自动化设计工具和 Simulink 的结构化建模，手把手教你如何"医治"一个性能不合格的系统。

---

一、 核心原理与知识点汇总

1. 串联校正（Lead/Lag）：通过在主回路串联补偿环节，利用相位超前提高稳定性，利用相位滞后改善稳态精度。
2. 极点配置（Pole Placement）：针对状态空间模型，通过状态反馈将系统的闭环极点强制移动到你预设的"理想位置"。
3. 最优控制（LQR）：不再手动指定极点，而是定义一个"代价函数"（权衡误差和能量消耗），让 MATLAB 自动算出最完美的反馈增益。
4. 多变量系统解耦：处理多个输入互相干扰的复杂系统，使其变成互不干涉的单回路。

---

二、 必会 MATLAB 函数清单

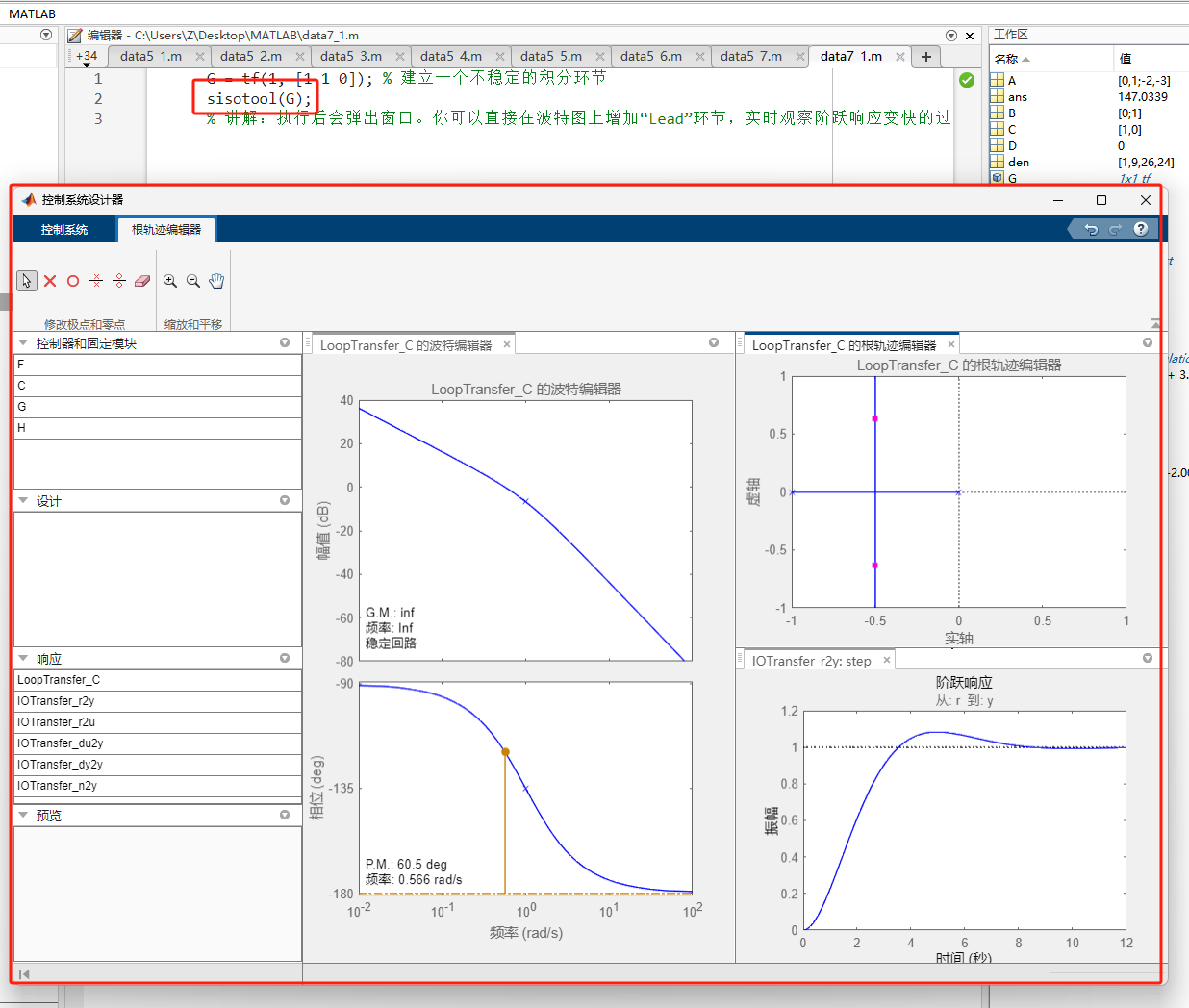

1. sisotool(sys) ------ 交互式设计万能工具箱

• 功能：打开一个集根轨迹、波特图、阶跃响应于一体的图形化界面，支持鼠标拖拽极点直接设计控制器。

• 输入 ：受控对象模型 G。

• 代码示例 ：

  G = tf(1, [1 1 0]); % 建立一个不稳定的积分环节
  sisotool(G);
  % 讲解：执行后会弹出窗口。你可以直接在波特图上增加"Lead"环节，实时观察阶跃响应变快的过程。

2. place(A, B, P) ------ 极点配置设计

• 功能 ：计算状态反馈增益矩阵 KKK，使闭环系统 (A−BK)(A-BK)(A−BK) 的极点正好等于理想极点向量 PPP。

• 输入 ：系统阵 AAA、输入阵 BBB、期望极点位置 PPP。

• 返回值 ：反馈增益矩阵 KKK。

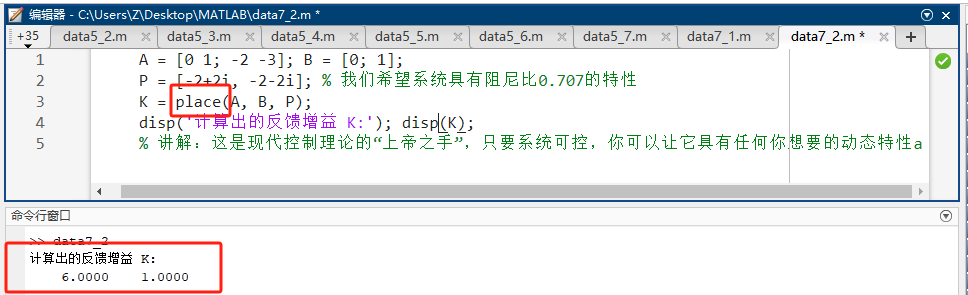

• 代码示例 ：

  A = [0 1; -2 -3]; B = [0; 1];
  P = [-2+2i, -2-2i]; % 我们希望系统具有阻尼比0.707的特性
  K = place(A, B, P);
  disp('计算出的反馈增益 K:'); disp(K);
  % 讲解：这是现代控制理论的"上帝之手"，只要系统可控，你可以让它具有任何你想要的动态特性。

3. lqr(A, B, Q, R) ------ 线性二次型最优调节器

• 功能 ：寻找最优反馈增益 KKK，使代价函数 J=∫(xTQx+uTRu)dtJ = \int (x^TQx + u^TRu) dtJ=∫(xTQx+uTRu)dt 最小。

• 输入 ：系统参数 A,BA, BA,B，误差权重阵 QQQ，能量消耗权重阵 RRR。

• 返回值 ：最优增益 KKK。

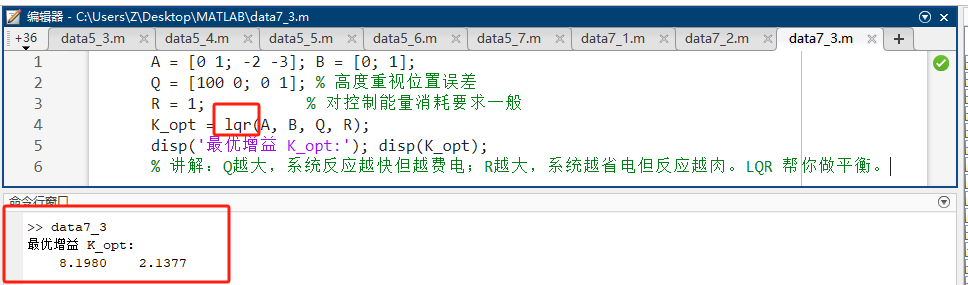

• 代码示例 ：

  A = [0 1; -2 -3]; B = [0; 1];
  Q = [100 0; 0 1]; % 高度重视位置误差
  R = 1;           % 对控制能量消耗要求一般
  K_opt = lqr(A, B, Q, R);
  disp('最优增益 K_opt:'); disp(K_opt);
  % 讲解：Q越大，系统反应越快但越费电；R越大，系统越省电但反应越肉。LQR 帮你做平衡。

---

三、 必会 Simulink 模块详解

在第七章的设计验证中，以下模块是你的"实验台核心"：

模块名称	所在库	功能讲解与用处
Transfer Fcn (传递函数)	Continuous	用处 ：代表受控对象 G(s)G(s)G(s)。
Zero-Pole (零极点)	Continuous	用处 ：输入形如 [0], [-1 -2], [10]，适合直接放入你设计的校正环节。
State-Space (状态空间)	Continuous	用处 ：验证状态反馈。双击填入 A-B*K 或使用外部输入反馈 u=−Kxu=-Kxu=−Kx。
Matrix Gain (矩阵增益)	Math Operations	用处 ：将 Gain 模块的 Multiplication 属性设为 Matrix(K*u)，用于实现 KxKxKx 反馈。
Sum (求和)	Math Operations	用处 ：可以将符号改为 +- 以建立负反馈回路。

---

四、 阶段性综合实战 (Milestone 3)

项目：倒立摆平衡控制（简化版）
背景 ：倒立摆是一个不稳定的系统。其线性化模型为：x˙=Ax+Bu\dot{x} = Ax + Bux˙=Ax+Bu，其中 A=[0,1;10,0],B=[0;1]A = [0, 1; 10, 0], B = [0; 1]A=[0,1;10,0],B=[0;1]。
任务：

1. 计算该不稳定的开环极点。
2. 使用 place 函数设计状态反馈，使闭环极点位于 [−2,−2][-2, -2][−2,−2]。
3. 在 Simulink 中搭建该反馈系统，验证初值响应（从倾斜恢复到垂直）。

MATLAB 设计脚本：

%% 1. 系统定义
%% 1. 系统定义
A = [0 1; 10 0]; % 10代表倒立摆的不稳定性
B = [0; 1];
C = [1 0]; D = 0;
poles_open = eig(A); % 结果包含 +3.16，说明系统会自动倒下

%% 2. 控制器设计 (极点配置)
P_des = [-2, -2]; % 期望闭环极点
K = acker(A, B, P_des);
fprintf('为了稳定倒立摆，需要的反馈增益 K = [%.2f, %.2f]\n', K(1), K(2));

%% 3. 闭环系统验证
sys_cl = ss(A - B*K, B, C, D);
t = 0:0.01:5;
initial(sys_cl, [0.1; 0]); % 给摆一个0.1弧度的初始偏差
title('倒立摆从0.1rad偏差恢复的过程');
grid on;

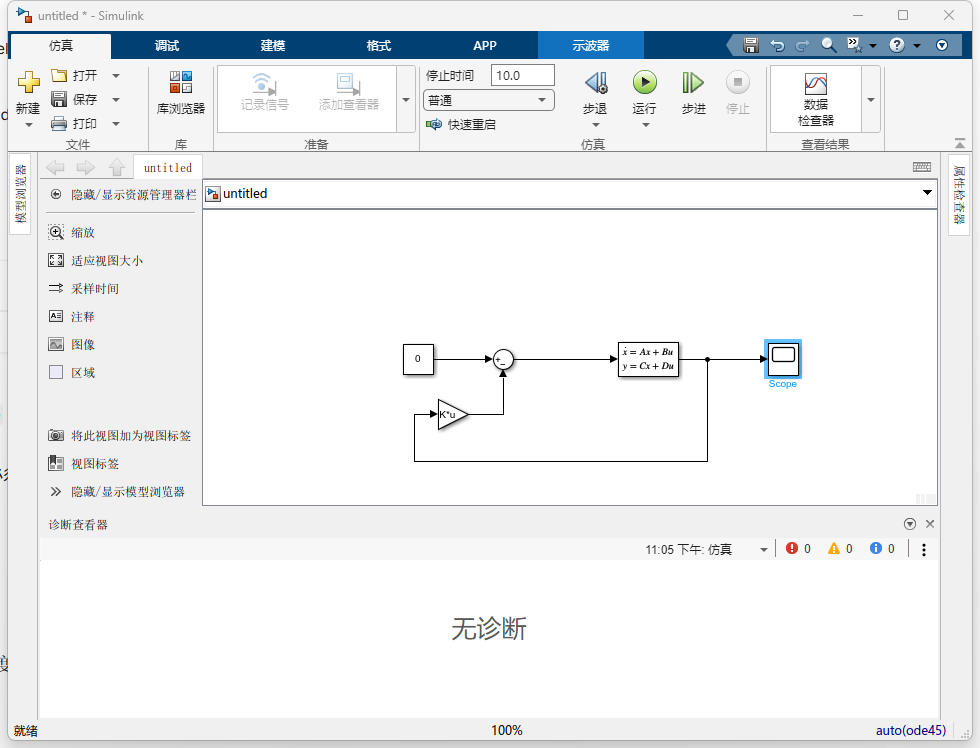

Simulink 搭建教程（详细）：

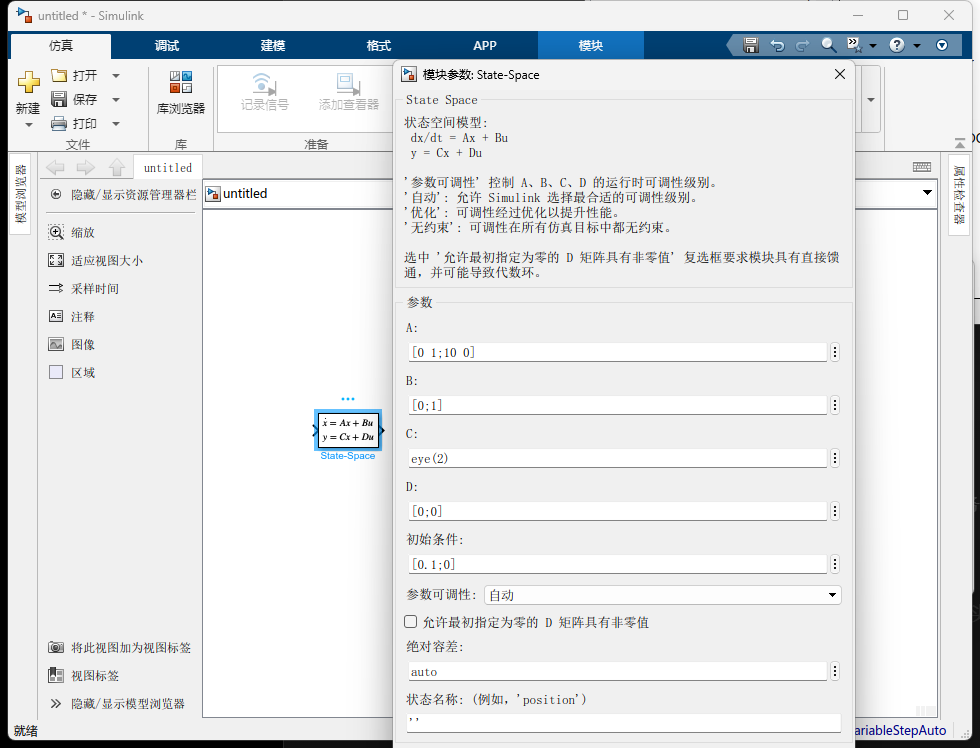

1. 新建模型 ，拖入 State-Space 模块。

2. 设置受控对象 ：双击模块，A 填 [0 1; 10 0]，B 填 [0; 1]，C 填 eye(2)（为了输出所有状态），D 填 [0; 0]。

3. 设置初值 ：在 Initial conditions 填入 [0.1; 0]。

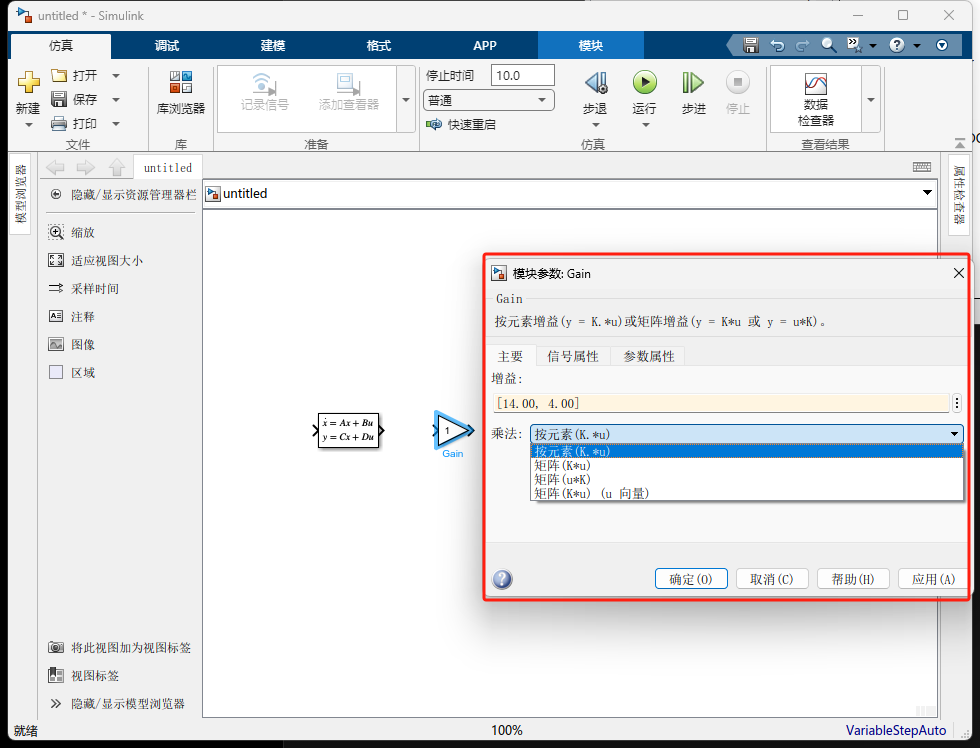

4. 加入反馈 ：从输出连线，接一个 Gain 模块。

   • 双击 Gain，值填入我们在 MATLAB 算的变量 K。
   • 关键点 ：Multiplication 选 Matrix (K*u)。


5. 负反馈 ：将 Gain 的输出接回一个 Sum 模块的 - 端。

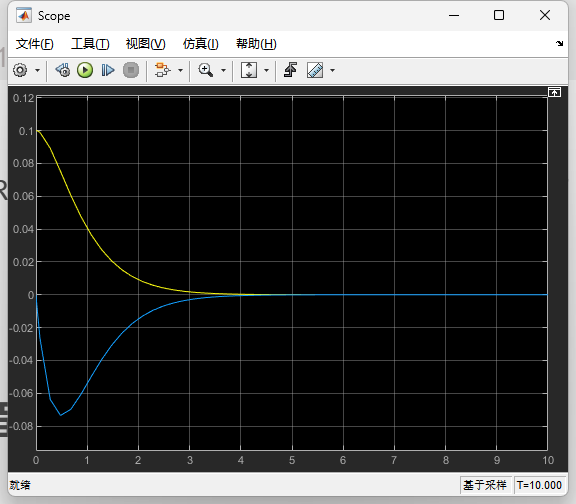

6. 观察 ：接上 Scope，点击 Run。你会看到状态曲线从 0.1 逐渐平滑回到了 0。


---

五、 第七章 语法与编程注意点

1. 可控性检查 ：在调用 place 之前，必须先用 rank(ctrb(A,B)) 检查。如果系统不可控，place 会报错。
2. LQR 的 Q 阵选择 ：QQQ 必须是对称半正定矩阵。初学者常用 Q = C' * C 或 eye(n)。
3. 分号的重要性：在处理大型矩阵设计时，结尾不加分号会导致屏幕被无用数据刷屏。

---

学习复习建议

• 重点攻克 ：sisotool。这是很多控制工程师在实际工作中使用率最高的工具。
• 思考题 ：在倒立摆例子中，如果你把期望极点 P_des 从 [-2, -2] 改为 [-10, -10]，控制电压（输入 uuu）会发生什么变化？
  • 提示：反应会极快，但所需的电机功率会巨大，甚至超过第六章讲的"饱和"限制。

经典设计方法就像是给系统做"微创手术"。如果你已经掌握了如何配置极点和最优控制，第八章我们将专门攻克工业界的"常青树"------PID 控制器。准备好开始第八章了吗？
