【MATLAB程序,一维非线性EKF与RTS】MATLAB,用于一维的位移与速度滤波和RTS平滑/高精度定位,带滤波前后的误差对比

非线性动态系统下的扩展卡尔曼滤波(EKF)与 Rauch--Tung--Striebel(RTS)平滑算法的联合仿真与性能对比分析。
原创代码,请勿翻卖

程序简介

本代码演示了如何在一个具有非线性动力学 和非线性观测特征的系统中,通过两步法获取最优的状态估计:

  • 前向过程 (EKF): 在实时运行中,利用当前时刻的观测值动态更新位置和速度。
  • 后向过程 (RTS 平滑): 在获得所有数据后,利用未来的信息反向修正历史轨迹,进一步消除噪声,提高精度。

代码结构分解

模块名称 关键操作 目的
参数初始化 设置时间步长 dt、噪声协方差 Q 和 R。 定义仿真环境的物理特性与噪声强度。
数据生成 使用递归方程生成真实轨迹,并叠加随机噪声生成观测值 z。 模拟真实场景,作为滤波器的输入。
EKF 前向滤波 计算状态转移雅可比矩阵 和观测雅可比 。 解决非线性系统的实时线性化逼近。
RTS 后向平滑 从时刻 反向计算到时刻 ,修正 EKF 的估计值。 利用"全局视角"显著降低 EKF 的滞后和随机误差。
结果评估 绘制位置、速度对比曲线及误差曲线,计算 RMSE。 直观展示平滑算法相较于基础 EKF 的性能提升。

算法优势与应用

  • 高精度: 通过 RTS 平滑,代码展示了如何显著降低均方根误差 (RMSE),尤其是在处理突变或高噪声数据时
  • 非线性处理: 利用雅可比矩阵(Jacobian)实时线性化,是工程中处理复杂系统(如雷达跟踪、机器人导航)的通用手段
  • 分析工具: 提供了完整的误差评估指标(RMSE 和标准差),方便直接用于数据分析

运行结果

运行结果有若干图片和命令行输出的误差统计特性。

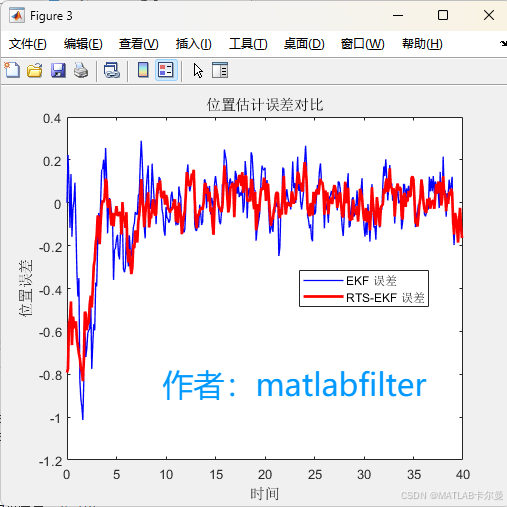

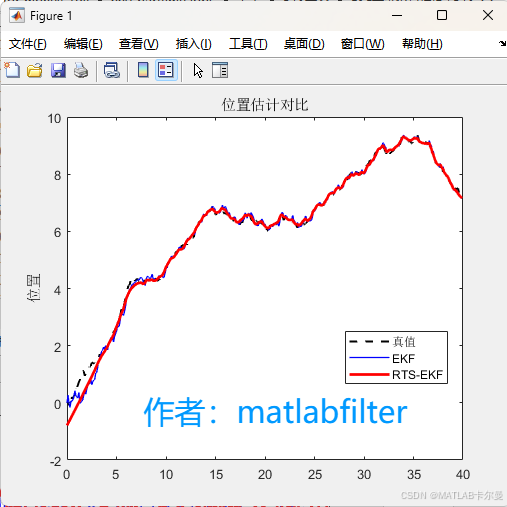

位移的曲线和误差曲线如下:

速度曲线和误差曲线如下:

命令行截图:

MATLAB源代码

部分代码如下:

matlab 复制代码
%% EKF + RTS 平滑(非线性系统)
% 状态:位置 + 速度
% 作者: matlabfilter(V同号,可接代码定制、讲解与调试)
% 2026-01-15/Ver1

clear; clc; close all;
rng(0);

%% ====参数设置
dt = 0.1;
T  = 40;
N  = T/dt;
t  = (0:N-1)*dt;
alpha = 1e-5;           % 非线性强度
Q = 0.001*diag([5, 2]);   % 过程噪声
R = 4;                  % 观测噪声

%% ======= 真实状态与观测
x_true = zeros(2,N);
x_true(:,1) = [0;0.1];
z = zeros(1,N);
for k = 2:N
    p = x_true(1,k-1);
    v = x_true(2,k-1);
    x_true(:,k) = [
        p + v*dt;
        v + alpha*sin(p)
    ] + mvnrnd([0;0],Q)';
end

完整代码:
如需帮助,或有导航、定位滤波相关的代码定制需求,请点击下方卡片联系作者
