六、RK3399_PCIe芯片手册解读+PCIe 配置空间、内存/IO空间读写机制

1. AXI总线

1.1 连接方式

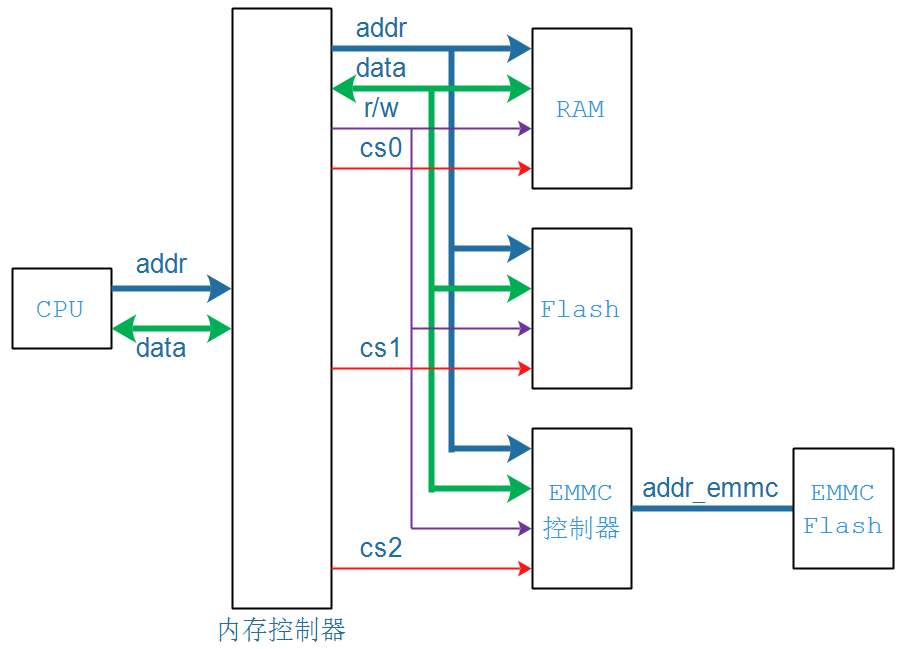

我们一直使用这个图来简化CPU与外设之间的连接：

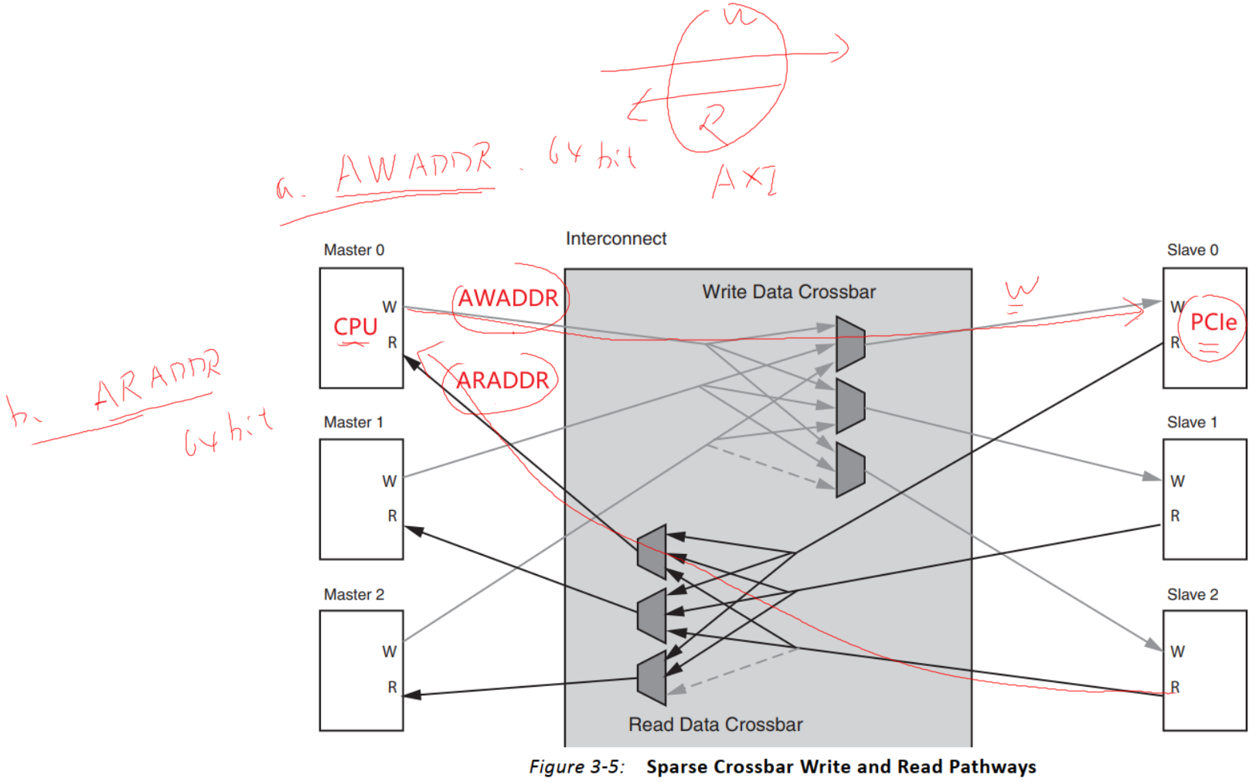

实际芯片中，CPU与外设之间的连接更加复杂，高速设备之间通过AXI总线连接 。AXI总线总传输数据的双方分为Master和Slave，Master发起传输，Slave回应传输。 Master和Slave是多对多的关系，它们之间读、写可以同时进行的，内部结构图如下：

1.2 五个通道

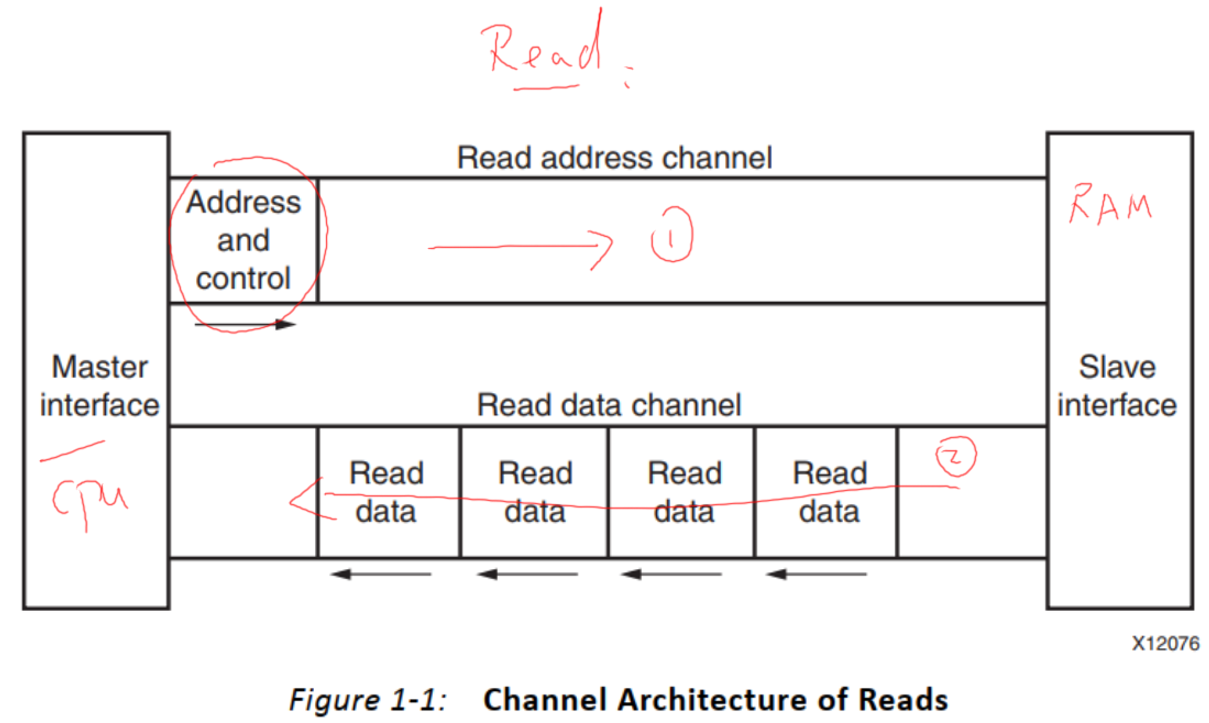

在AXI总线中，读写可以同时进行，有5个通道：

读：
- 读地址通道：传输读操作的地址
- 读数据通道：传输读到的数据

写：
- 写地址通道：传输写操作的地址
- 写数据通道：传输要写的数据
- 写响应通道：传输写操作的结果

|----------------|---------------------|----------|
| 通道名称 | 通道功能 | 数据流向 |
| read address | 读地址通道 | 主机->从机 |
| read data | 读数据通道（包括数据通道和读响应通道） | 从机->主机 |
| write address | 写地址通道 | 主机->从机 |
| write data | 写数据通道 | 主机->从机 |
| write response | 写响应通道 | 从机->主机 |

1.3 信号线

我们只列出本节视频关心的信号线：

|--------|---------------------|-------------------|
| 信号 | AXI4 | AXI4-Lite |
| AWADDR | 写地址通道：地址线，最多可达64位 | 写地址通道：地址线，最多可达64位 |
| WDATA | 写数据通道：数据线，32~1024位 | 写数据通道：数据线，32位 |
| ARADDR | 读地址通道：地址线，最多可达64位 | 读地址通道：地址线，最多可达64位 |
| RDATA | 读数据通道：数据线，32~1024位 | 写数据通道：数据线，32位 |

1.4 PCIe控制器

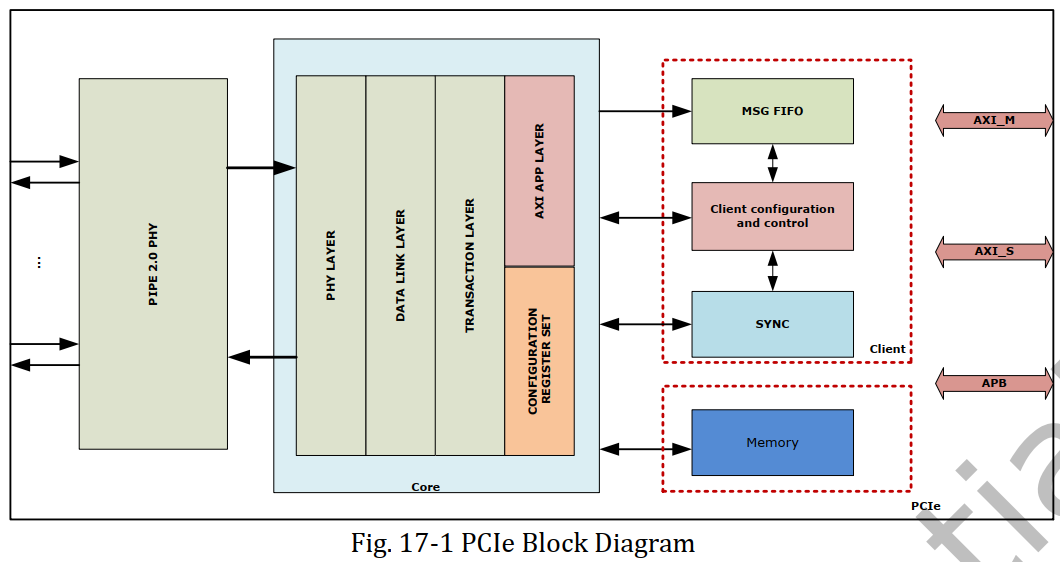

RK3399的PCIe控制器就是挂在AXI总线上，在芯片手册中可以看到：

AWADDR：AXI总线的写地址通道地址线，简单理解：CPU要写PCIe控制器时发出的地址线
ARADDR ：AXI总线的读地址通道地址线，简单理解：CPU要读PCIe控制器时发出的地址线

2. 地址空间和寄存器介绍

2.1 想达到的目的

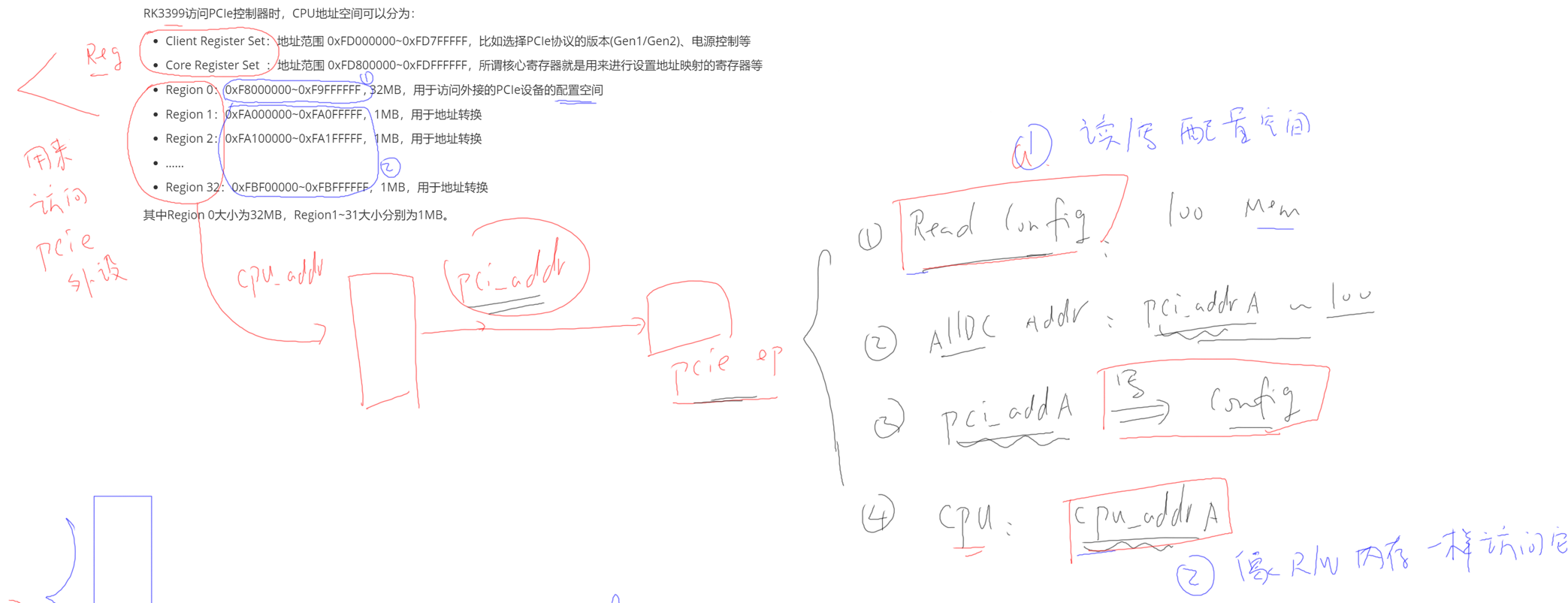

使用PCIe时，我们编程时想达到这个目的：

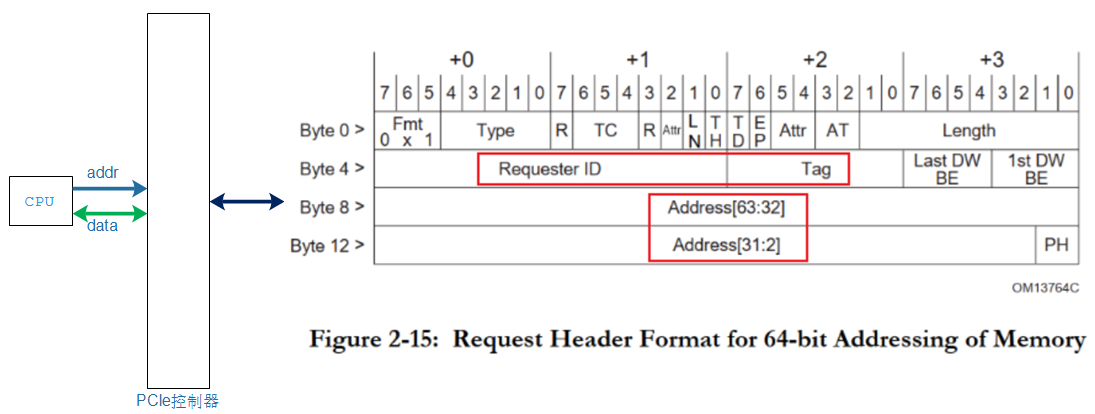

CPU读写某个地址，就可以读写某个PCIe设备的配置空间：

CPU读写某个地址，就可以读写某个PCIe设备的内存、寄存器：

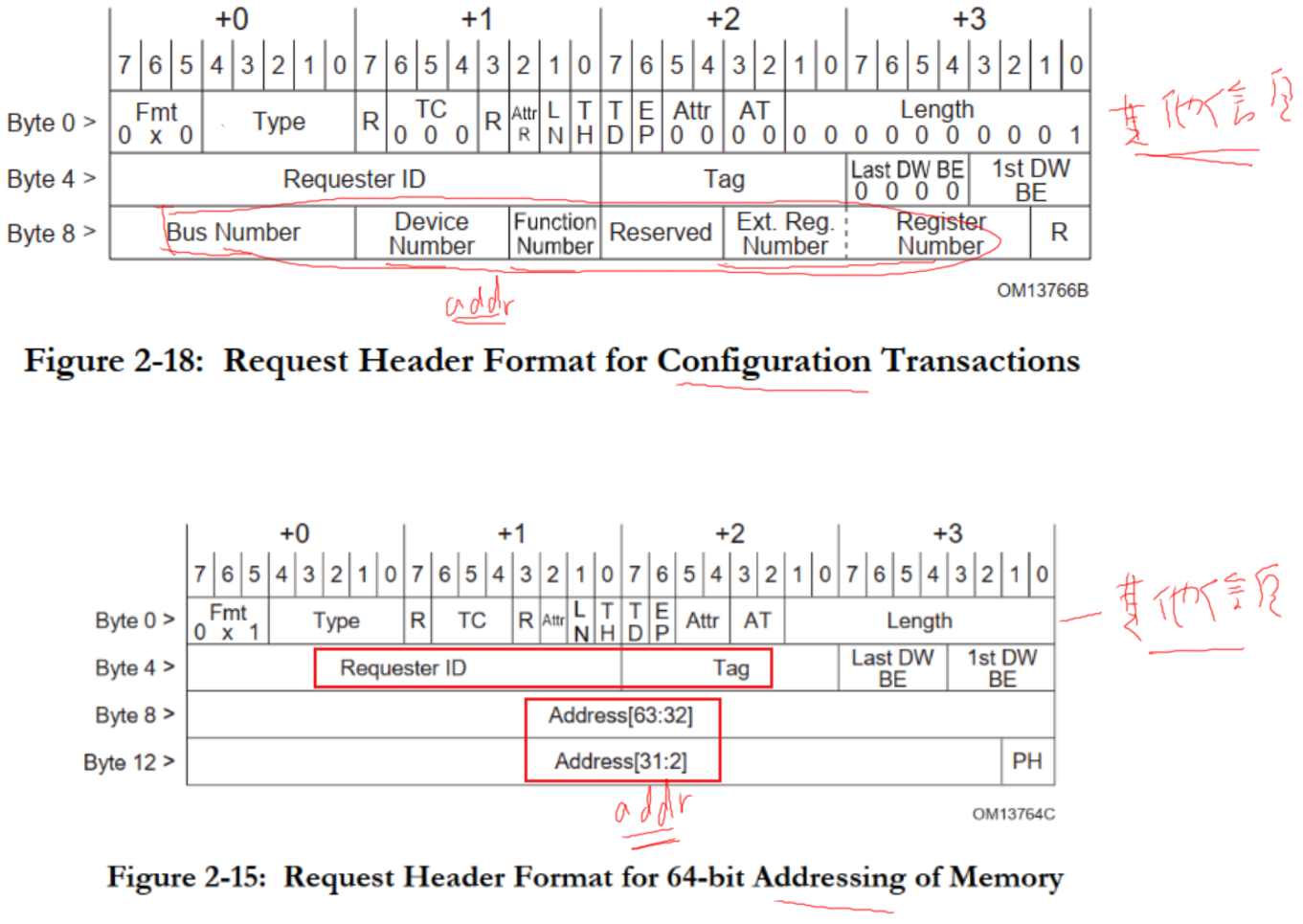

简单地说，就是把CPU发出的addr，转换为右边的TLP头部：PCI地址、头部的其他信息。

这涉及两部分：

怎么把CPU地址转换为PCI地址
怎么提供TLP头部信息中的其他部分

2.2 地址空间

RK3399访问PCIe控制器时，CPU地址空间可以分为：

Client Register Set：地址范围 0xFD000000~0xFD7FFFFF，比如选择PCIe协议的版本(Gen1/Gen2)、电源控制等
Core Register Set ：地址范围 0xFD800000~0xFDFFFFFF，所谓核心寄存器就是用来进行设置地址映射的寄存器等
Region 0：0xF8000000~0xF9FFFFFF , 32MB，如果cpu_addr落在这片地址，表示将用于读写外接PCIe设备的配置空间---BAR
Region 1：0xFA000000~0xFA0FFFFF，1MB，如果cpu_addr落在这片地址，表示这个地址将用于读写pcie设备的内存空间/IO空间（地址转换）
Region 2：0xFA100000~0xFA1FFFFF，1MB，用于地址转换
......
Region 32：0xFBF00000~0xFBFFFFFF，1MB，用于地址转换

其中Region 0大小为32MB ，Region1~31大小分别为1MB。

CPU访问Region 0的地址时，将会导致PCIe控制器发出读写配置空间的TLP。

CPU访问Region 1~32的地址时，将会导致PCIe控制器发出读写内存、IO空间的TLP。

2.3 寄存器介绍

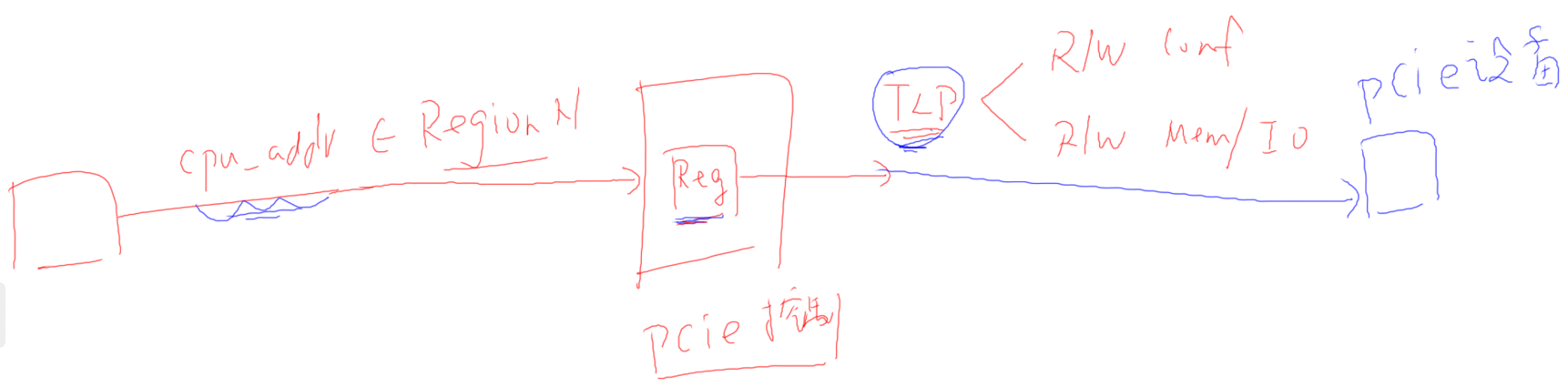

CPU访问一个地址，导致PCIe控制器发出TLP。TLP里含有PCIe地址、其他信息。

这些寄存器必定涉及这2部分：

地址转换：把CPU地址转换为PCIe地址
提供TLP的其他信息

Region0、Region1~32，每个Region都有类似的寄存器。

Region0可以用于读写配置空间；Region1~32，可以用于读写内存空间、可以用于读写IO空间，还可以用于读写消息。这由Region对应的寄存器决定。

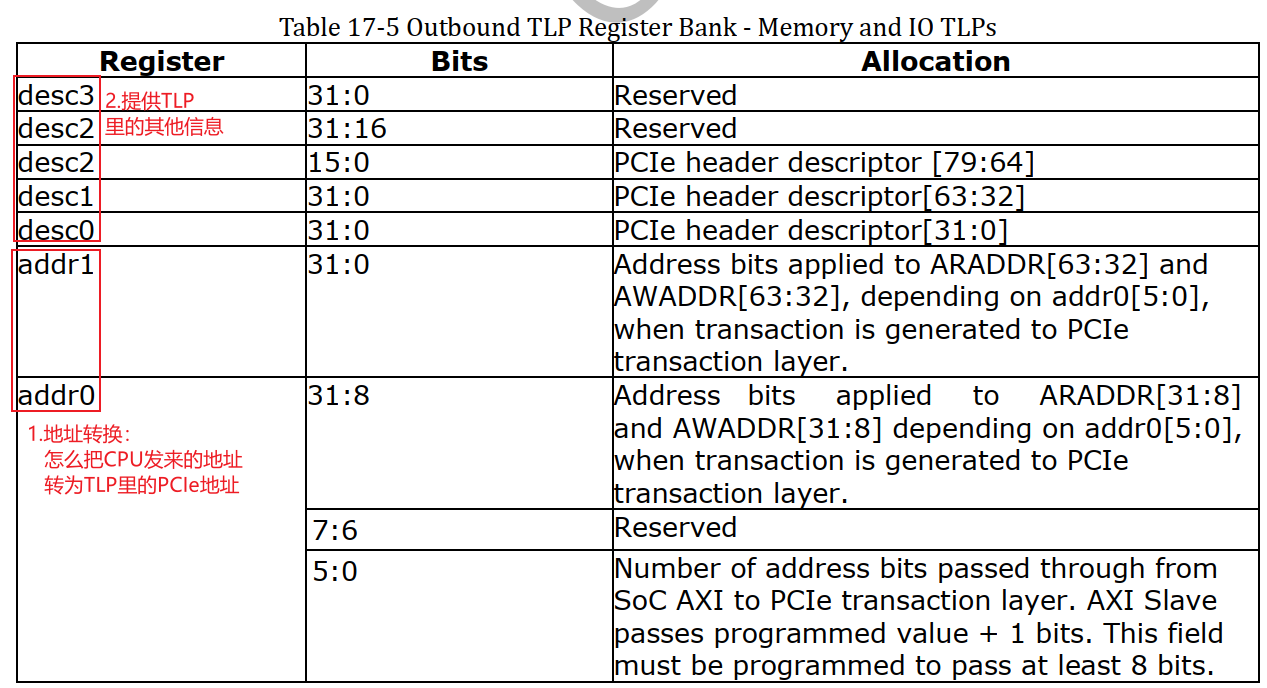

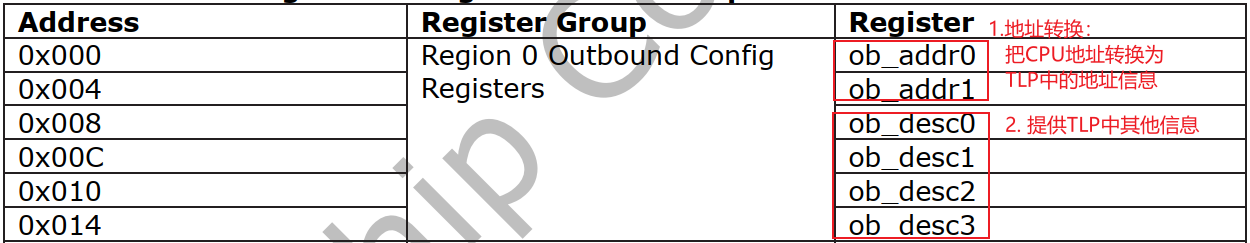

每个Region都有一样寄存器，以Region 0为例，有6个寄存器：

CPU访问某个Region时，它是想干嘛？

读写配置空间、发出对应TLP？
读写内存空间、发出对应TLP？
读写IO空间、发出对应TLP？
读写消息、发出对应TLP？

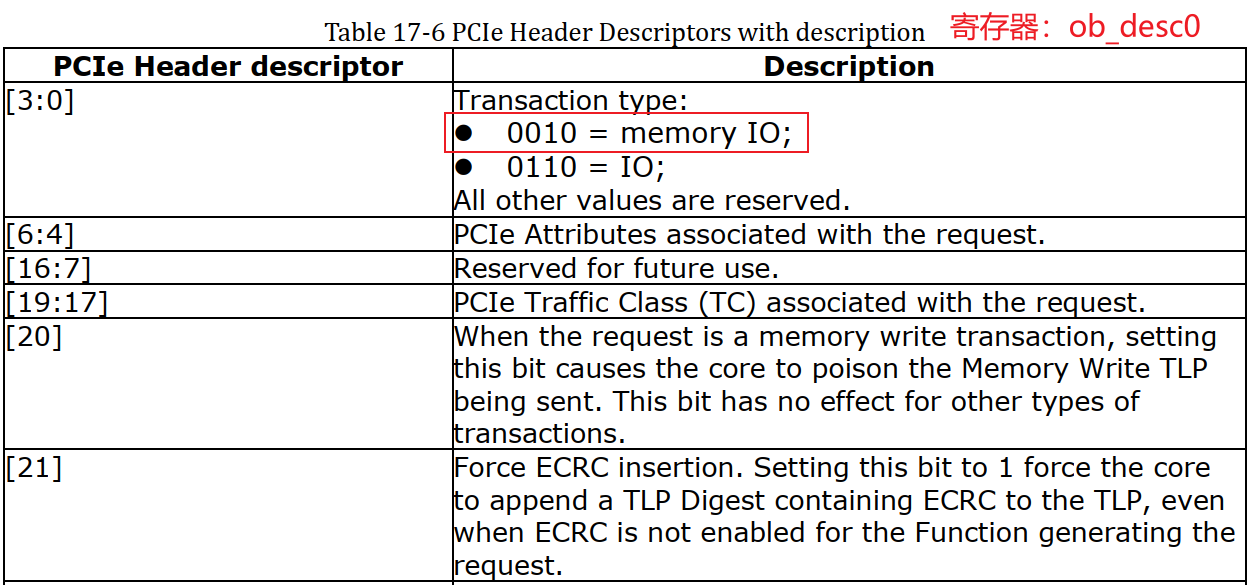

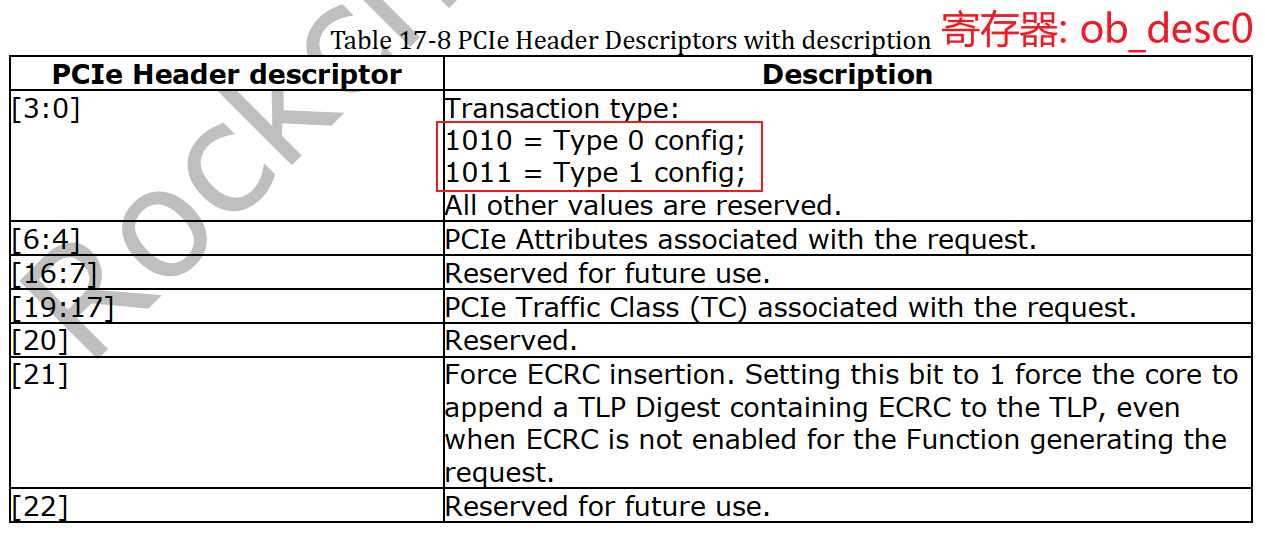

到底是发出哪种TLP ，由Region对应的ob_desc0寄存器决定：

|---------------------|---------------------------------|
| ob_desc0[3:0] | 作用 |
| 1010 | 发出的TLP用于访问Type 0的配置空间 |
| 1011 | 发出的TLP用于访问Type 1的配置空间 |
| 0010 | 发出的TLP用于读写内存空间 |
| 0110 | 发出的TLP用于读写IO空间 |
| 1100 | 发出的TLP是"Normal Message" |
| 1101 | 发出的TLP是"Vendor-Defined Message" |

CPU访问某个Region时，最终都是要发出TLP，TLP的内容怎么确定？

地址信息：ob_addr0/1把CPU地址转换为PCIe地址，提供TLP里面的地址信息
其他信息：ob_desc0/1/2/3提供TLP的其他信息

2.3.1 用于配置空间

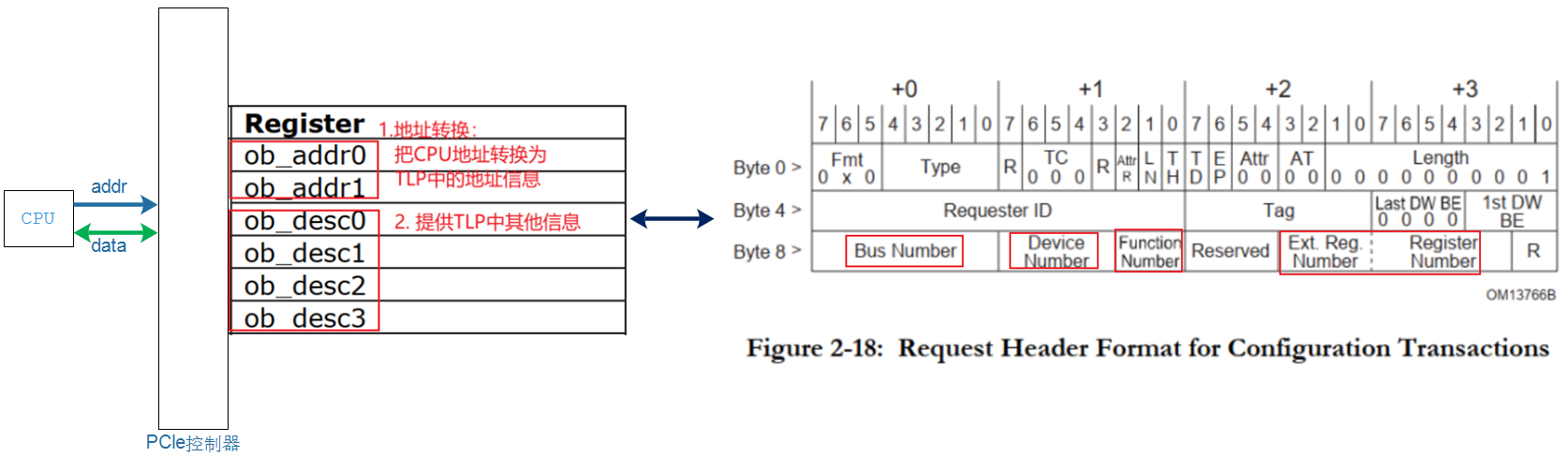

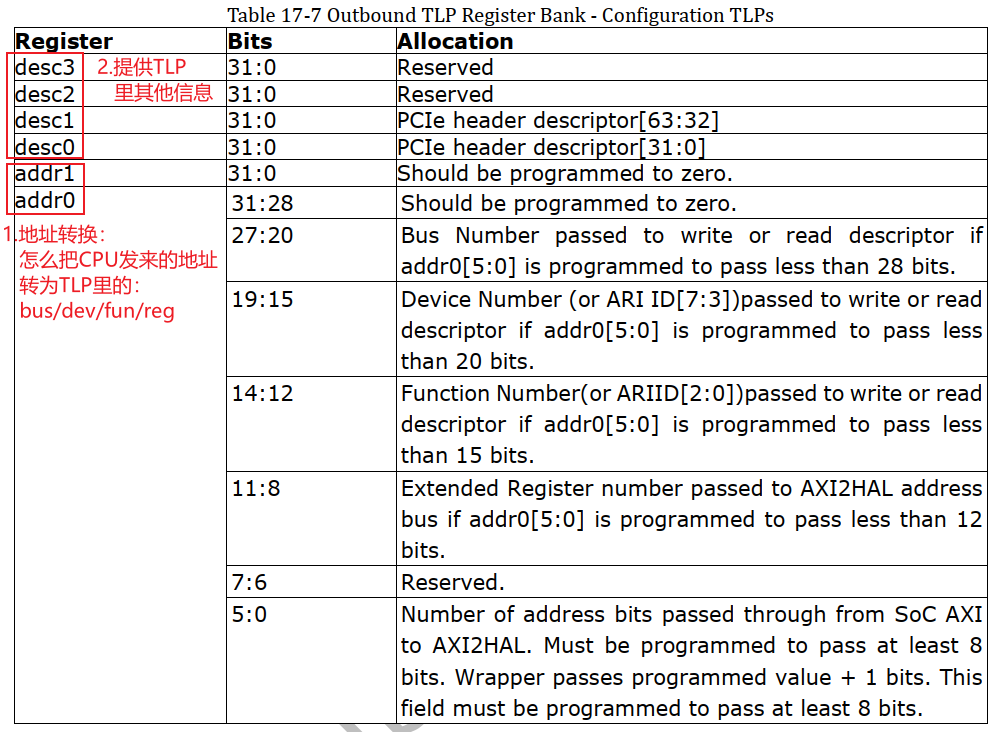

Region0一般用于读写配置空间，它对应的寄存器如下（每个region都有类似的寄存器）：

2.3.2 用于内存和IO

3. 访问示例

3.1 配置空间读写示例

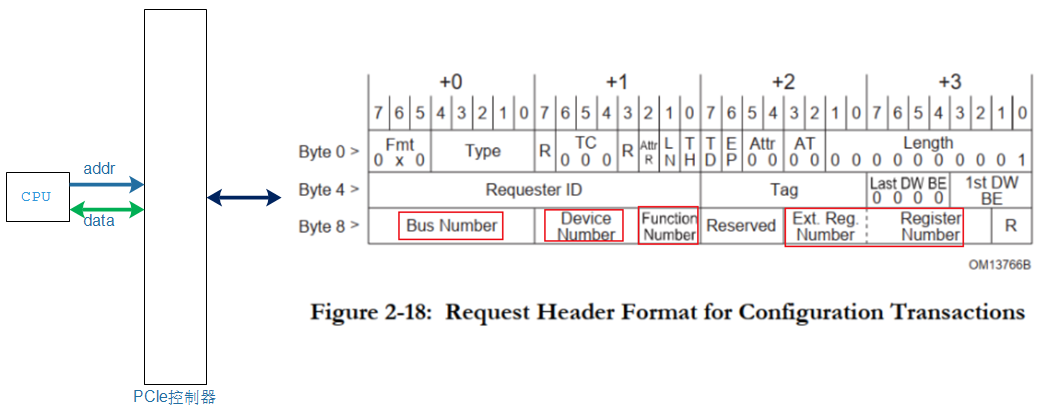

要读写设备的配置空间，首先要定位：Bus/Dev/Function/Reg：

怎么发出这些"Bus/Dev/Function/Register"信息？如下图所示：

当Region 0的寄存器ob_desc0[3:0]被配置为读写配置空间时， CPU发出Region 0的地址，地址里面隐含有这些信息：

Bus：cpu_addr[27:20]
Dev：cpu_addr[19:15]
Fun：cpu_addr[14:12]
Reg：cpu_addr[11:0]

使用过程步骤如下。

3.1.1 配置Region 0用于读写配置空间

3.1.2 配置Region 0地址转换

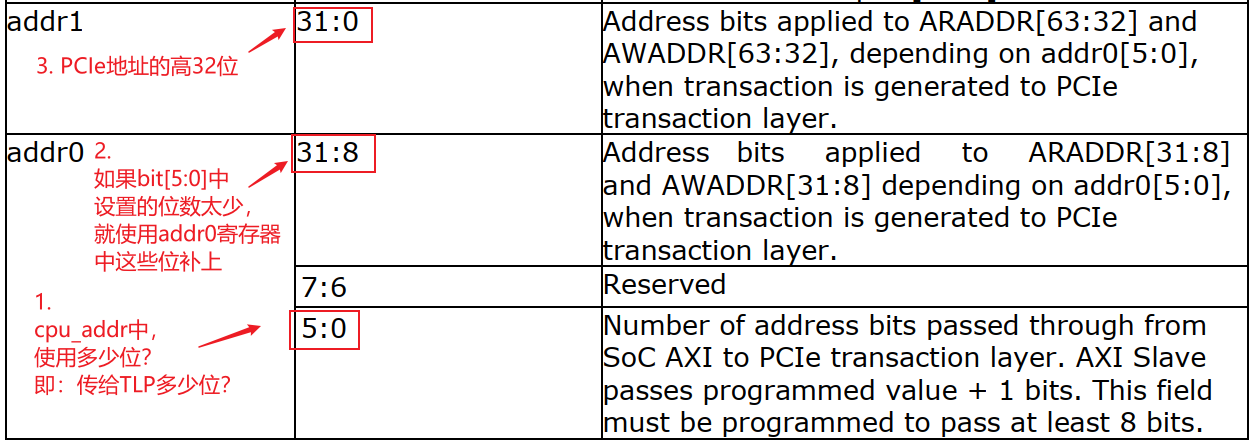

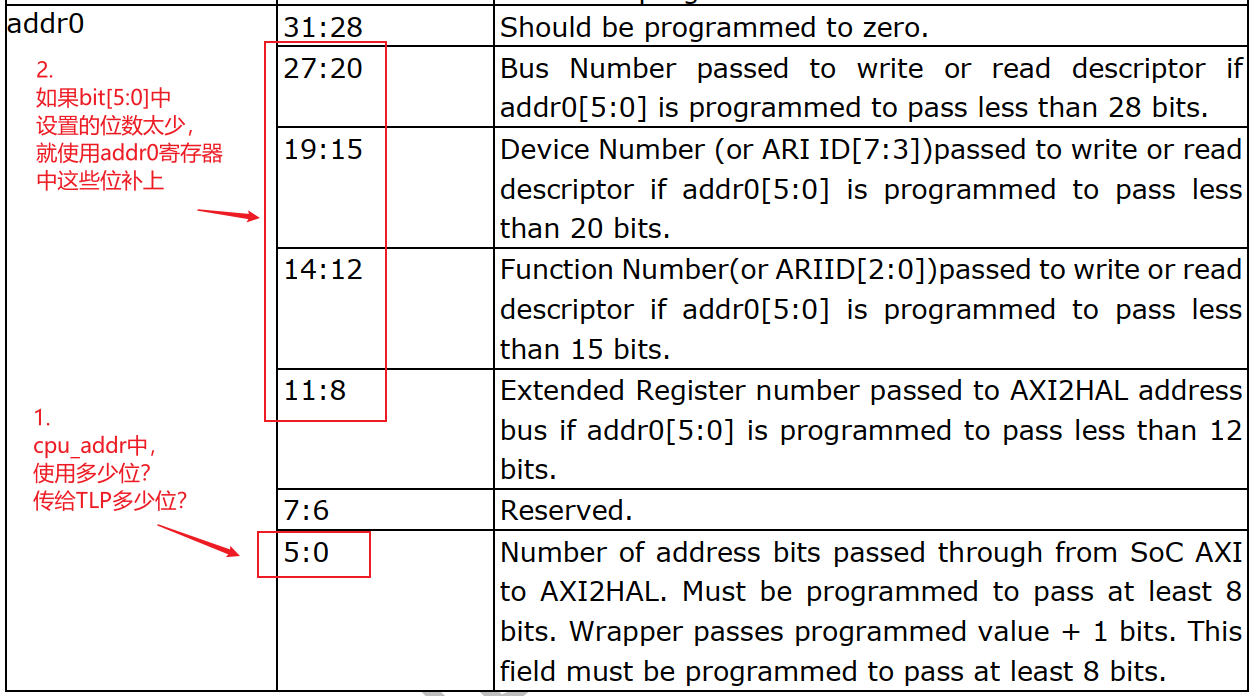

比如可以设置bit[5:0]为27（add0[5:0]表示从cpu_addr中提取多少位来构造pci_addr），意味着cpu_addr[27:0]这28条地址线都会传入TLP。

3.1.3 CPU读写Region 0的地址

Region 0的地址范围是：0xF8000000~0xF9FFFFFF。

CPU想访问这个设备：Bus=bus,Dev=dev,Fun=fun,Reg=reg，那么CPU读写这个地址即可：

0xF8000000 + (bus<<20) | (dev<<15) | (fun<<12) | (reg)

3.2 MEM/IO读写示例

3.2.1 配置Region 1用于内存读写

3.2.2 配置Region 1地址转换

addr0、addr1寄存器里保存的是PCIe地址，也就是CPU发出这个Region的CPU地址后，将会转换为某个PCI地址。

怎么转换？由addr0、addr1决定。

Region 1的CPU地址范围是：0xFA000000~0xFA0FFFFF，是1M空间。

我们一般会让PCI地址等于CPU地址（也可以设置成不一样），所以这样设置：

addr0：
- $5:0\]等于19，表示CPU_ADDR\[19:0\]共20位地址传入TLP$
addr1：设置为0

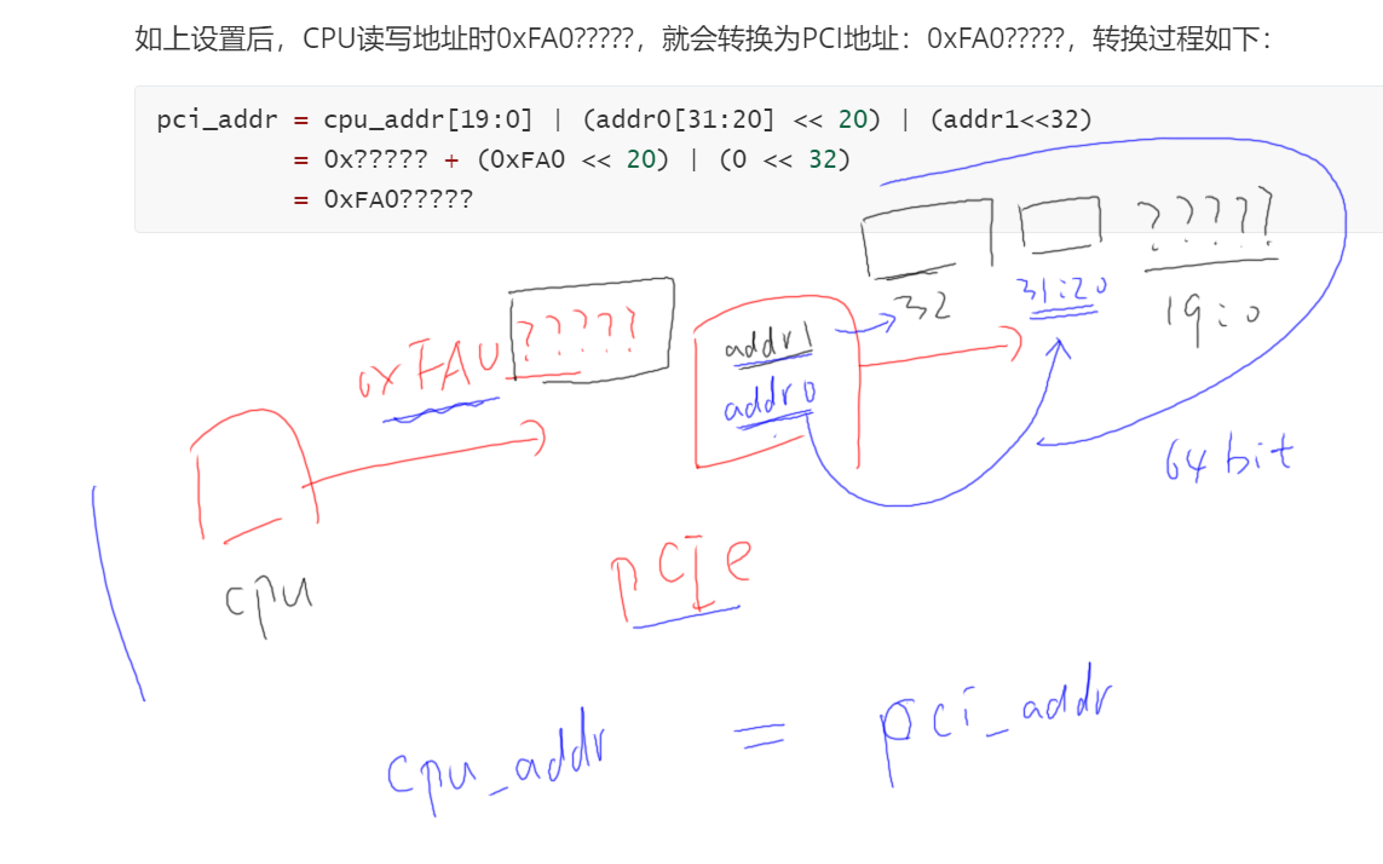

如上设置后，CPU读写地址时0xFA0?????，就会转换为PCI地址：0xFA0?????，转换过程如下：

复制代码

pci_addr = cpu_addr[19:0] | (addr0[31:20] << 20) | (addr1<<32)
         = 0x????? + (0xFA0 << 20) | (0 << 32)
         = 0xFA0?????

4. outbound vs inbound

4.1 Outbound（CPU → PCIe 设备）

目的：CPU通过 PCIe 控制器发起对 PCIe 设备的读写操作时，需要将SoC 地址转换为 PCIe TLP（事务层包）中的地址。

🔹 流程：

CPU 发起请求：通过 AXI 总线发出一个地址（例如 0x8000_0000）。
PCIe 控制器拦截：该地址落在 Outbound 地址窗口内。
地址转换：
1. 根据 addr0****寄存器的配置（ **[5:0]****表示"传递的地址位数"），**决定从 AXI 地址中提取多少位用于构造 PCIe 地址。
2. 剩余的高位用于构造 PCIe 路由信息：
  - [31:0]：保留
  - [5:0]：传递的地址位数（至生成 TLP：少为 8）
  - [11:8]：Extended Register Number（传给 AXI2HAL）
  - [14:12]：Function Number（或 ARI ID[2:0]）
  - [19:15]：Device Number（或 ARI ID[7:3]）
  - [27:20]：Bus Number
生成 TLP：
1. 使用转换后的 Bus/Device/Function + 地址构造 PCIe TLP。
2. 发送到 PCIe 总线上。

🔹示例（假设 addr0[5:0] = 12）：

表示传递 12 位地址。
如果 AXI 地址是 0x8000_1234：
- 低 12 位（0x234）作为 PCIe 地址的一部分。
- 高位用于填充 Bus/Device/Function。

4.2 Inbound（PCIe设备 → CPU）

目的：PCIe 设备发起对 CPU 内存的 DMA 读写时，需要将 PCIe TLP 中的地址转换为 SoC 内存地址。

🔹 流程：

PCIe 设备发起请求：发送一个 TLP，包含目标地址（PCIe 地址空间）。
PCIe 控制器拦截：该地址落在 Inbound 地址窗口内。
地址转换：
1. 使用Inbound ATU（地址转换单元） 将PCIe地址映射到SoC内存地址 。
2. 通常通过配置基址寄存器（BAR）和转换偏移实现。
转发到AXI 总线：
1. 转换后的地址通过AXI总线访问 SoC 内存。
2. 完成 DMA 读写。

4.3 关键寄存器说明

|---------|-----------------------------------------------------------------------------------------------------------------------------------------------|
| 寄存器 | 说明 |
| desc3 | 保留 |
| desc2 | 保留 |
| desc1 | PCIe 头描述符高 32 位 |
| desc0 | PCIe 头描述符低 32 位 |
| ddr1 | 应写 0 |
| ddr0 | 地址转换控制字段 ： - [27:20] ：Bus Number - [19:15] ：Device Number - [14:12] ：Function Number - [11:8] ：扩展寄存器号 - [5:0] ：传递的地址位数（关键！） |

4.4 总结对比

|--------------|----------|--------|-----------------------------|
| 方向 | 触发者 | 目标 | 转换关键 |
| Outbound | CPU（SoC） | PCIe设备 | addr0[5:0] 控制地址位数，高位用于路由 |
| Inbound | PCIe设备 | CPU内存 | 通过BAR + 偏移映射，由Inbound ATU完成 |
