Linux 应用层开发入门（十九）| 输入系统框架及调试

1 什么是输入系统

在 Linux 应用层开发中，显示 解决的是"怎么把内容画出来"，而输入解决的是另一个同样重要的问题：

用户如何把操作传递给系统？

这正是 Linux 输入系统要解决的核心问题。

1.1 什么是输入设备？

在日常使用中，我们会接触到各种各样的输入设备，例如：

• ⌨ 键盘：输入字符、组合键、快捷键
• 🖱 鼠标：点击、移动、滚轮
• 🎮 遥控器/游戏手柄：方向键、功能键
• ✍ 书写板/手写笔：坐标、压力信息
• 📱 触摸屏：多点触控、滑动、缩放

这些设备的硬件形态不同 、通信方式不同（USB、I²C、SPI、GPIO 中断等），产生的数据类型也不同：

• 有的是按键事件
• 有的是坐标事件
• 有的是状态变化事件

但它们有一个共同点：

本质上，都是"把用户的操作转换成数据，传递给 Linux 系统"。

1.2 如果没有输入系统，会发生什么？

假设 Linux 没有统一的输入系统，会出现什么问题？每一种输入设备，都需要一套完全不同的驱动接口 ；每一个应用程序，都要针对不同设备单独适配；应用开发者必须关心：这个设备是USB还是I²C？按键值是多少？数据格式如何解析？

👉 结果就是：

• 驱动开发复杂
• 应用开发痛苦
• 系统扩展性极差

显然，这种方式是不可接受的。

1.3 什么是输入系统？

为了解决上述问题，Linux 设计并实现了一套统一管理输入设备的框架，这就是：

Linux输入系统（Input Subsystem）

它的目标非常明确：

对下统一管理各种输入设备，对上为应用程序提供统一的访问接口。

换句话说：驱动开发人员 ，只需要按照输入系统规定的方式上报事件；应用开发人员使用统一的API/设备节点读取输入事件，不关心具体硬件细节

1.4 输入系统解决了哪些"统一"问题？

Linux输入系统主要完成了两层统一：

• ①驱动层统一 ：
  • 无论是：键盘、鼠标、触摸屏、红外遥控器。
  • 在驱动中，最终都会被抽象为：输入设备（input device），
  • 通过统一的方式向内核上报：按键事件、坐标事件、状态变化事件。
  • 驱动不再"各自为政"。
• ②应用层统一 ：
  • 在应用层 ：所有输入设备都会以**/dev/input/eventX**的形式出现；
  • 应用程序 ：使用open/read/poll/select就可以读取输入事件，并且事件格式统一（struct input_event）

👉 应用不再关心：

• 这是键盘还是触摸屏
• 这是USB还是I²C
• 这是哪个厂家的设备

2 输入系统框架及调试

2.1 输入系统框架概述

作为应用开发人员 ，我们在实际开发中，往往只需要：①直接读取dev/input/eventX；②或通过tslib、libinput等库获取输入数据，就可以完成大多数输入相关功能。

但是在实际项目中，经常会遇到一些问题，例如：

• 设备节点存在，但读不到数据
• 触摸坐标异常、抖动、方向不对
• 不同设备行为不一致
• 驱动加载正常，但应用层无响应

👉 这些问题仅靠应用层 API 是很难定位的。因此：

了解 Linux 内核中输入子系统的整体框架和数据流向，对定位硬件问题和驱动问题非常重要。

输入系统框架如下图所示：
图2.1 输入系统框架图

假设用户程序直接访问/dev/input/event0设备节点，或者通过tslib等输入库间接访问输入设备，此时输入数据在Linux系统中的整体流转过程如下：

首先，应用程序（APP）发起读操作 。应用层通常通过read()、poll()、select()等系统调用从输入设备节点中读取数据。当应用程序调用read()读取/dev/input/event0时，如果当前没有任何输入事件到达，内核不会返回错误，而是会让当前进程进入休眠状态，等待新的输入事件产生。这种机制避免了应用程序不断轮询设备而浪费CPU资源。
随后，用户对输入设备进行操作 。例如按下键盘、移动鼠标、点击触摸屏等，这些操作会在硬件层面触发相应的中断信号 。中断是硬件通知CPU发生事件的一种方式，是整个输入系统数据流的起点。当中断产生后，输入系统驱动层中与该硬件对应的驱动程序开始工作。驱动程序的中断处理函数会从硬件寄存器或通信接口（如 USB、I²C、SPI 等）中读取原始数据，并对这些数据进行解析和转换。例如：

• 键盘驱动将扫描码转换为按键值
• 触摸屏驱动将原始ADC数据转换为屏幕坐标

驱动并不会直接把这些数据交给应用程序，而是将其统一转换为 Linux 输入系统规定的标准事件格式，并向输入系统核心层上报。这里所说的输入事件 ，本质上就是一个：struct input_event 结构体 。该结构体中包含了++事件发生的时间、事件类型（如按键、坐标、同步事件等）、事件码以及事件值。++无论底层是键盘、鼠标还是触摸屏，最终上报到核心层的，都是这种统一格式的输入事件，这正是输入系统能够兼容各种输入设备的关键所在。
接下来，输入系统核心层（input core）接管事件处理。核心层的主要职责是承上启下：一方面接收来自底层驱动的输入事件，另一方面根据系统中已经注册的handler，决定将这些事件转发给哪些上层模块进行处理。核心层本身并不关心应用如何使用这些事件，它只负责事件的管理与分发。
其次，输入事件被转发给相应的handler（输入事件处理层）。从handler的名字就可以看出，它们是专门用来"处理输入操作"的模块。Linux 内核中存在多种 handler，例如：

• evdev_handler：通用事件设备接口
• kbd_handler：键盘字符处理
• joydev_handler：游戏手柄处理

在实际应用开发中，最常用、也是最重要的handler是evdev_handler 。evdev_handler的设计思想非常简单：它几乎不对输入事件做任何额外处理，只是将驱动层上报的struct input_event 按顺序保存到内核缓冲区中。当应用程序从/dev/input/eventX设备节点读取数据时，evdev_handler会将这些事件原封不动地返回给应用程序。

evdev_handler 还具备几个非常重要的特性：

• 支持多个应用程序同时访问同一个输入设备
• 每个应用程序都会获得一份完整、独立的输入事件数据
• 当应用程序因为无数据而处于休眠状态时，一旦新的输入事件到来，evdev_handler会主动唤醒等待的应用程序

正是因为这些特性，/dev/input/eventX成为了Linux应用层获取输入事件的事实标准接口。
最后，应用程序获得并处理输入事件。在应用层，获取输入事件主要有两种方式：

• 一种是直接访问设备节点 ，例如/dev/input/event0、/dev/input/event1等，应用程序自行解析struct input_event结构体中的内容；
• 另一种是通过输入库间接访问设备节点 ，例如tslib、libinput等。这些库在内部仍然是读取/dev/input/eventX，但对事件解析、坐标校准、抖动滤波、多点触控等细节进行了封装，大大简化了应用程序的开发难度。

2.2 编写APP需要掌握的知识

站在应用程序开发者的角度来看，并不需要深入掌握输入子系统在内核中的所有实现细节，但必须理解几个核心问题：

• 内核中是如何描述一个输入设备的？
• 应用程序最终能从输入系统中读到什么数据？
• 这些数据应该如何解析？
• 又该如何判断一次完整的输入数据已经接收完成？

2.2.1 内核中如何表示一个输入设备？

在Linux输入子系统中，每一个输入设备在内核中都使用一个struct input_dev结构体 来表示。该结构体用于描述设备的能力和属性，例如设备名称、设备支持的事件类型、按键范围、坐标范围等。++文件见源码 /include/Linux/input.h++

struct input_dev {
	const char *name;        // 设备名称，出现在 /proc/bus/input/devices 中
	const char *phys;        // 设备的物理连接路径（如 USB 总线信息）
	const char *uniq;        // 设备唯一标识（如蓝牙设备 MAC）

	struct input_id id;      // 输入设备的 ID 信息（厂商、产品、版本等）

	unsigned long propbit[BITS_TO_LONGS(INPUT_PROP_CNT)];
	                           // 输入设备属性位图，如 INPUT_PROP_DIRECT（触摸屏）

	unsigned long evbit[BITS_TO_LONGS(EV_CNT)];
	                           // 设备支持的事件类型位图（EV_KEY、EV_ABS 等）
	unsigned long keybit[BITS_TO_LONGS(KEY_CNT)];
	                           // 设备支持的按键类型（KEY_A、KEY_ENTER 等）
	unsigned long relbit[BITS_TO_LONGS(REL_CNT)];
	                           // 设备支持的相对位移事件（REL_X、REL_Y）
	unsigned long absbit[BITS_TO_LONGS(ABS_CNT)];
	                           // 设备支持的绝对坐标事件（ABS_X、ABS_Y、ABS_PRESSURE）
	unsigned long mscbit[BITS_TO_LONGS(MSC_CNT)];
	                           // 杂项事件支持位图
	unsigned long ledbit[BITS_TO_LONGS(LED_CNT)];
	                           // LED 控制事件支持（如键盘灯）
	unsigned long sndbit[BITS_TO_LONGS(SND_CNT)];
	                           // 声音事件支持（如蜂鸣器）
	unsigned long ffbit[BITS_TO_LONGS(FF_CNT)];
	                           // 力反馈事件支持（游戏手柄）
	unsigned long swbit[BITS_TO_LONGS(SW_CNT)];
	                           // 开关类事件支持（如笔记本盖子）

	unsigned int hint_events_per_packet;
	                           // 提示每个数据包中事件数量，用于性能优化

	unsigned int keycodemax;  // 最大 keycode 数量
	unsigned int keycodesize; // 单个 keycode 的大小
	void *keycode;            // keycode 映射表指针

	int (*setkeycode)(struct input_dev *dev,
			  const struct input_keymap_entry *ke,
			  unsigned int *old_keycode);
	                           // 设置按键映射的回调函数
	int (*getkeycode)(struct input_dev *dev,
			  struct input_keymap_entry *ke);
	                           // 获取按键映射的回调函数

	struct ff_device *ff;     // 力反馈设备指针（如震动）

	unsigned int repeat_key;  // 当前正在自动重复的按键
	struct timer_list timer;  // 按键重复定时器

	int rep[REP_CNT];         // 按键重复参数（延时、间隔）

	struct input_mt *mt;      // 多点触控（Multi-Touch）相关数据结构

	struct input_absinfo *absinfo;
	                           // 绝对坐标轴信息（最小值、最大值、分辨率等）

	unsigned long key[BITS_TO_LONGS(KEY_CNT)];
	                           // 当前按键状态位图（是否按下）
	unsigned long led[BITS_TO_LONGS(LED_CNT)];
	                           // 当前 LED 状态
	unsigned long snd[BITS_TO_LONGS(SND_CNT)];
	                           // 当前声音状态
	unsigned long sw[BITS_TO_LONGS(SW_CNT)];
	                           // 当前开关状态

	int (*open)(struct input_dev *dev);
	                           // 第一个用户打开设备时调用
	void (*close)(struct input_dev *dev);
	                           // 最后一个用户关闭设备时调用
	int (*flush)(struct input_dev *dev, struct file *file);
	                           // 刷新事件队列
	int (*event)(struct input_dev *dev,
		     unsigned int type,
		     unsigned int code,
		     int value);
	                           // handler 向设备反馈事件的回调

	struct input_handle __rcu *grab;
	                           // 独占设备的 handler（如 grab 模式）

	spinlock_t event_lock;    // 事件处理自旋锁
	struct mutex mutex;       // 设备互斥锁

	unsigned int users;       // 当前打开该输入设备的用户数
	bool going_away;          // 设备是否正在被注销

	struct device dev;        // 嵌入的 device 结构，用于 sysfs

	struct list_head h_list;  // 关联的 input_handle 链表
	struct list_head node;    // input_dev 链表节点

	unsigned int num_vals;    // 当前缓存的事件数量
	unsigned int max_vals;    // 最大可缓存事件数量
	struct input_value *vals; // 输入事件缓存数组

	bool devres_managed;      // 是否由 devres 机制自动管理
};

注意：

• **对应用程序APP而言，并不直接接触input_dev结构体，**但正是由于内核中使用了这种统一的设备描述方式，应用程序才能通过统一的接口来访问各种不同的输入设备。
• 但：
  • evbit/keybit/absbit决定了APP能读到什么事件
  • absinfo决定了触摸坐标的范围
  • event→input_event→/dev/input/eventX是最终通路

2.2.2 APP可以得到什么数据？

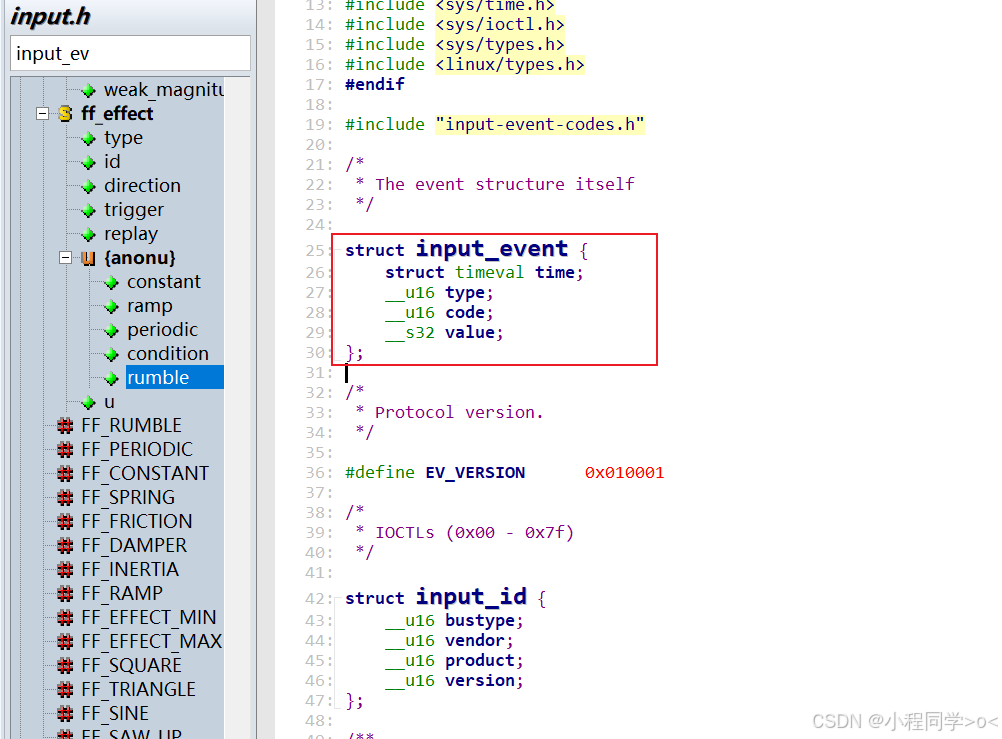

应用程序从/dev/input/eventX设备节点中读取到的，并不是某种设备私有的数据格式，而是一系列标准化的输入事件 。每一个输入事件都对应一个struct input_event结构体。应用程序在read()时，实际上就是在不断读取一个个input_event。

一个input_event结构体主要包含以下几部分信息：

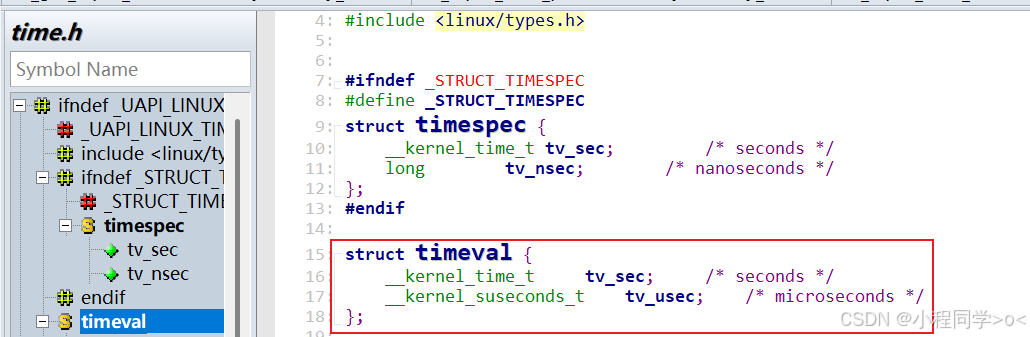

首先是事件发生的时间。input_event中的time字段是一个struct timeval结构体，用来表示事件发生的时间点。它表示的是自系统启动以来经过的时间 ，而不是当前的日历时间。该结构体包含两个成员：① tv_sec：秒；② tv_usec：微秒。通过该时间戳，应用程序可以对输入事件进行排序、计算时间间隔，或者实现更精细的交互逻辑。

---

input_event中更核心的内容是三个字段：type、code 和 value。它们共同描述了"发生了什么输入事件"。

首先 ，type用来表示事件的类别。事件类型的定义可以在Linux内核头文件中找到，这些定义保证了不同设备、不同驱动上报事件时语义的一致性。

/*
 * Event types
 */

#define EV_SYN          0x00   // 同步事件，用于标记一组输入事件的结束
#define EV_KEY          0x01   // 按键事件，如键盘、按键、触摸按下/抬起
#define EV_REL          0x02   // 相对位移事件，如鼠标的 X/Y 移动量
#define EV_ABS          0x03   // 绝对坐标事件，如触摸屏、摇杆的绝对位置
#define EV_MSC          0x04   // 杂项事件，用于上报扫描码等原始信息
#define EV_SW           0x05   // 开关类事件，如笔记本盖子开/关
#define EV_LED          0x11   // LED 控制事件，如键盘 NumLock 灯
#define EV_SND          0x12   // 声音事件，如蜂鸣器
#define EV_REP          0x14   // 按键重复事件（自动连发参数）
#define EV_FF           0x15   // 力反馈事件，如游戏手柄震动
#define EV_PWR          0x16   // 电源相关事件（较少使用）
#define EV_FF_STATUS    0x17   // 力反馈状态反馈事件
#define EV_MAX          0x1f   // 支持的最大事件类型编号
#define EV_CNT          (EV_MAX+1) // 事件类型总数，用于位图大小计算

其次，code用来表示在该事件类型下的具体事件编号 。code的含义依赖于type。其中，对于EV_KEY类型 ，code表示具体是哪一个按键，例如数字键、字母键或功能键；对于EV_ABS类型 ，code表示具体的坐标轴或参数，例如X轴、Y轴或压力值；对于**EV_REL类型** ，code表示相对移动的方向，例如 X 方向或 Y 方向的位移。也就是说，++type决定"这是哪一大类事件"，而 code 决定"这一类事件中的哪一个"。++

最后，value 用来表示事件的具体数值 。它的含义同样依赖于事件类型。其中，对于按键事件 ：value=0表示按键松开、value=1表示按键按下、value=2表示按键长按（自动重复）；对于触摸屏或其他绝对坐标设备 ：value 表示当前的坐标值或压力值；对于相对位移事件 ：value 表示移动的偏移量

通过对type、code和value三者的组合分析，应用程序就可以准确地还原用户的输入行为。在实际读取过程中，应用程序往往并不是一次只读到一个事件。

例如对于触摸屏，一次触摸操作通常会依次上报：X坐标事件、Y坐标事件、可能还有压力值事件。这些事件共同组成了一次完整的输入数据。

2.2.3 APP怎么知道已经读完了一次完整的输入数据？

为了解决这个问题，Linux输入系统引入了同步事件（EV_SYN）。当驱动程序完成一轮输入数据的上报后，会额外上报一个同步事件，用来表示：

前面这一组输入事件已经全部上报完成。

同步事件本身同样是一个struct input_event结构体，其特征是：

• type = EV_SYN
• code = 0
• value = 0

当应用程序读取到这样的事件时，就可以明确地知道：当前这一批输入数据已经结束，可以进行统一处理或状态更新 。最后，从应用开发角度来看，输入子系统对APP提供了完整而灵活的API支持。应用程序在访问/dev/input/eventX时，可以根据需要选择不同的工作模式：

• 阻塞方式读取：没有数据时进程自动休眠
• 非阻塞方式读取：立即返回，适合轮询场景
• 使用 poll()/ select()进行多路复用
• 使用异步通知机制（SIGIO）

这些机制使得输入事件的读取既可以非常简单，也可以非常高效，能够满足从嵌入式系统到桌面系统的各种应用需求。++（后续几节会持续更新这几个工作模式）++

2.3 如何调试输入系统？

在应用开发和驱动联调过程中，输入设备"没有反应"是最常见的问题之一。调试输入系统时，推荐遵循一个固定思路：先确认设备节点是否存在，再确认节点对应的硬件，最后验证是否有正确的输入事件上报。

2.3.1 确定输入设备对应的设备节点？

Linux输入系统为每一个输入设备创建一个字符设备节点，通常位于：

/dev/input/eventX

其中，X为数字编号，如0、1、2等。

可以通过以下命令查看当前系统中已经创建的输入设备节点：

ls /dev/input/* -l

或者：

ls /dev/event* -l

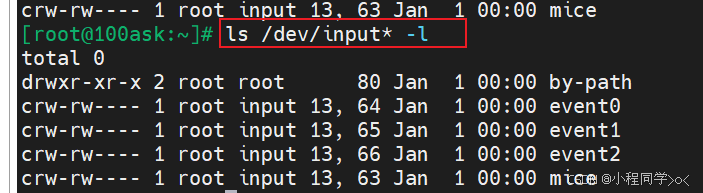

执行后可以看到多个eventX设备节点，如下图所示。

需要注意的是，event编号并不固定 ，每次系统启动后，设备的编号都有可能发生变化，因此在应用程序中不应写死某个固定的eventX。

2.3.2 event设备节点对应哪个硬件？

Linux为此提供了一个非常重要的调试接口：

cat /proc/bus/input/devices

该命令会打印当前系统中所有输入设备的详细信息，并将每个输入设备与对应的eventX设备节点关联起来。执行后可以看到类似下图所示的输出内容。

在输出结果中，每一个输入设备通常由若干行信息组成，其中每一行前面的字母代表不同含义。

• I:表示设备的ID信息（id of the device）。 该信息由内核中的struct input_id结构体描述，包含厂商ID、产品ID、版本号等内容。这些信息通常由驱动程序在注册输入设备时填写，用于区分不同厂商和型号的设备。
• **N:表示设备名称（name of the device）。**该名称通常用于人类阅读，便于开发人员快速判断这是键盘、触摸屏还是其他输入设备。
• **P:表示设备在系统层次结构中的物理路径（physical path）。**该路径反映了设备在总线上的连接方式，例如USB接口位置，对于调试多个相同设备非常有帮助。
• S:表示该设备在sysfs文件系统中的路径（sysfs path）。 通过该路径可以进一步在 /sys 文件系统中查看或配置设备相关属性。
• U: **表示设备的唯一标识码（unique identification）。**并非所有设备都有该字段，通常用于蓝牙等设备。
• H: 表示与该设备关联的输入句柄列表（input handles）。 该字段中会列出对应的eventX设备节点，例如event0、event1，应用程序正是通过这些节点与输入设备交互。
• B: 表示位图信息（bitmaps），用于描述设备的能力。 这是调试输入系统时非常重要的一部分信息，它用位图的形式表示该设备支持哪些事件类型和事件码。

在B:字段中，常见的子项包括：

• PROP：设备属性
• EV：设备支持的事件类型
• KEY：设备支持的按键
• ABS：设备支持的绝对坐标事件
• MSC：设备支持的杂项事件
• LED：设备支持的指示灯

例如，当看到类似：

B: EV=b

时，表示该设备支持哪些输入事件类型。b是一个十六进制数，其二进制形式为1011，从低位到高位依次对应事件类型编号，因此bit0、bit1、bit3为 1，表示该设备支持：

• EV_SYN
• EV_KEY
• EV_ABS

这正是触摸屏设备的典型特征。
再看一个更复杂的例子：

B: ABS=2658000 3

该字段表示设备在EV_ABS这一类事件中，具体支持哪些绝对位置事件。这里给出了两个32位的十六进制数，高位在前、低位在后，组合成一个64位位图：

0x2658000_00000003

将该位图中数值为 1 的位取出，可得到对应的事件编号，包括：

• ABS_X
• ABS_Y
• ABS_MT_SLOT
• ABS_MT_TOUCH_MAJOR
• ABS_MT_WIDTH_MAJOR
• ABS_MT_POSITION_X
• ABS_MT_POSITION_Y

这说明该设备是一款支持多点触控的电容触摸屏。这些事件的具体含义将在后续讲解电容屏驱动和应用时再进行详细说明。

在确认了设备节点与设备能力之后，下一步就是直接读取输入事件，验证是否有数据上报。在调试阶段，可以使用如下命令：

hexdump /dev/input/event1

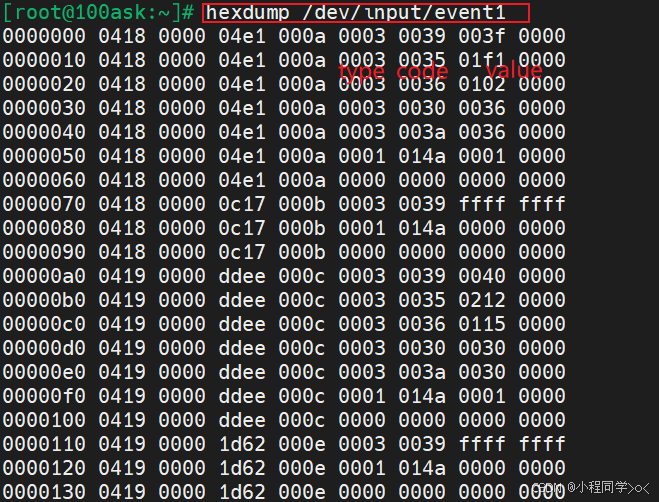

然后操作对应的输入设备，例如按键或触摸屏，就可以在终端看到不断输出的数据，如下图所示。

hexdump打印的是原始二进制数据，但通过对照struct input_event的定义，仍然可以解析出关键信息。例如在输出中：

• type=3对应EV_ABS
• code=0x35对应ABS_MT_POSITION_X
• code=0x36对应ABS_MT_POSITION_Y

此外，还可以观察到输出中出现的同步事件，其特征是：

• type = 0
• code = 0
• value = 0

这类事件表示驱动已经完成了一次完整的数据上报。例如在图中出现两个同步事件，说明电容屏在本次操作过程中上报了两次完整的触摸数据。

通过以上步骤，开发人员可以在不编写任何应用程序的情况下，快速判断输入设备是否工作正常、驱动是否正确上报事件以及设备能力是否符合预期。这也是调试 Linux 输入系统时最基础、也是最有效的方法。
