SDCC+Ai8051U 中断点灯

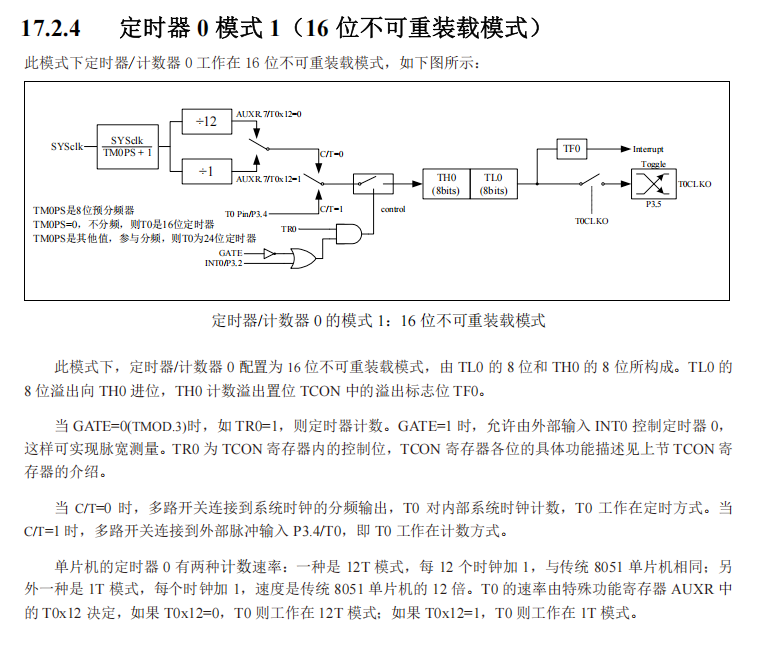

Ai8051U 的中断模式可以选择1T或者12T！

(P879)

1T模式

cpp 复制代码

// 40MHZ / 1 = 40MHz  -> 1 tick = 0.025us = 25ns
// min 16 bit timer | 25ns <-> 1.638125ms(1628125ns)
void Timer0_Init(void) // 1ms@40MHz  -- 1T
{
    AUXR |= T0x12; // 定时器时钟1T模式（原本12T快12倍 就是1T 不是12*12=144T  -- 如快4T就是3T）
    TMOD &= 0xF0; // 设置定时器模式
    TMOD |= 0x01; // 定时器0，模式1，16位计数器
    // 1,000,000us / 25us 就是1ms需要的计数值
    TH0 = (65536 - (1000000/25)) >> 8; // 设置定时初值，高8位
    TL0 = (65536 - (1000000/25)) & 0xFF; // 设置定时初值，低8位
    ET0 = 1; // 允许定时器0中断
    TR0 = 1; // 启动定时器0
    EA = 1;  // 全局中断使能
}

12T模式

cpp 复制代码

// 40MHZ /12 ~= 3.33MHz  -> 1 tick = 0.3us = 300ns
// min 16 bit timer | 300ns <-> 19.66ms(19,660,800ns)
void Timer0_Init(void) // 1us@40MHz  -- 12T
{
    // 可以查手册后 进行对位与操作
    // AUXR &= ～T0x12;
    TMOD &= 0xF0; // 设置定时器模式
    TMOD |= 0x01; // 定时器0，模式1，16位计数器
    TH0 = (65536 - (1000/300)) >> 8; // 设置定时初值，高8位
    TL0 = (65536 - (1000/300)) & 0xFF; // 设置定时初值，低8位
    ET0 = 1; // 允许定时器0中断
    TR0 = 1; // 启动定时器0
    EA = 1;  // 全局中断使能
}

随机灯/呼吸灯（12T）

cpp 复制代码

#include <Ai8051U.h>
#include <stdint.h>
#include <stdlib.h>
#include <time.h>


// ---自定义变量---
uint16_t count0 = 0;
uint16_t RED_Count = 100;
uint16_t GREEN_Count = 100;
uint16_t BLUE_Count = 100;
// --------------

#define HIRC                    40000000UL
#define FOSC                    40000000UL
#define SYSCLK                  FOSC
#define MAIN_Fosc               FOSC


void delay_us(uint16_t us)
{
    do
    {
        __asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");
        __asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");
        __asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");
        __asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");
        __asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");
        __asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");
    } while (--us);
}


void delay_ms(uint16_t ms)
{
    uint16_t i;

    do
    {
        i = MAIN_Fosc / 10000;
        while (--i);
    } while (--ms);
}

// 40MHZ /12 ~= 3.33MHz  -> 1 tick = 0.3us = 300ns
// min 16 bit timer | 300ns <-> 19.66ms(19,660,800ns)
void Timer0_Init(void) // 1us@40MHz  -- 12T
{
    TMOD &= 0xF0; // 设置定时器模式
    TMOD |= 0x01; // 定时器0，模式1，16位计数器
    TH0 = (65536 - (1000/300)) >> 8; // 设置定时初值，高8位
    TL0 = (65536 - (1000/300)) & 0xFF; // 设置定时初值，低8位
    ET0 = 1; // 允许定时器0中断
    TR0 = 1; // 启动定时器0
    EA = 1;  // 全局中断使能
}

void main(void)
{
    // 配置 P2 端口的模式寄存器 0（P2M0）为全 0xff，配合下一行的 P2M1 配置，
    // 将 P2 口的 8 个引脚全部设置为准双向输入模式（也叫通用 IO 输入模式）
    P2M0 = 0xff; //
    P2M1 = 0x00; //
    WTST = 0x00; // 关闭看门狗
    P2 = 0x00; // 初始状态
    delay_ms(500); // 延时 500ms
    Timer0_Init(); // 初始化定时器0
    while(1)
    {
        // 呼吸灯效果
        for(uint16_t i=0; i<2000; i++)
        {
            if(i < 1000)
            {
                RED_Count = i;
                GREEN_Count = i;
                BLUE_Count = i;
            }
            else
            {
                RED_Count = 2000 - i;
                GREEN_Count = 2000 - i;
                BLUE_Count = 2000 - i;
            }
            delay_us(50);
        }

        // 生成随机颜色值 -- 种子数 不用设置，以免报错
        // RED_Count = rand() % 1000;   // 红色分量，范围 0-999
        // GREEN_Count = rand() % 1000; // 绿色分量，范围 0-999
        // BLUE_Count = rand() % 1000;  // 蓝色分量，范围 0-999
        // delay_ms(50);
    }
}

void Timer0_ISR(void) __interrupt(1)
{
    // 每次进入中断时，重新加载定时器初值
    TH0 = (65536 - (1000/300)) >> 8; // 设置定时初值，高8位
    TL0 = (65536 - (1000/300)) & 0xFF; // 设置定时初值，低8位
    count0++; // 每次中断，计数器加1
    if(count0 < BLUE_Count)
    {
        P21 = 1; // 切换 P2.0 的状态
    }
    else
    {
        P21 = 0; // 切换 P2.0 的状态
    }

    if(count0 < GREEN_Count)
    {
        P20 = 1; // 切换 P2.0 的状态
    }
    else
    {
        P20 = 0; // 切换 P2.0 的状态
    }

    if(count0 < RED_Count)
    {
        P22 = 1; // 切换 P2.0 的状态
    }
    else
    {
        P22 = 0; // 切换 P2.0 的状态
    }

    if(count0 >= 1000)
    {
        count0 = 0; // 计数器清零
    }
}

闪烁灯（1T）

cpp 复制代码

#include <Ai8051U.h>
#include <stdint.h>
#include <stdlib.h>
#include <time.h>


// ---自定义变量---
uint16_t count0 = 0;
// --------------

#define HIRC                    40000000UL
#define FOSC                    40000000UL
#define SYSCLK                  FOSC
#define MAIN_Fosc               FOSC


void delay_us(uint16_t us)
{
    do
    {
        __asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");
        __asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");
        __asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");
        __asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");
        __asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");
        __asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");__asm__("nop");
    } while (--us);
}


void delay_ms(uint16_t ms)
{
    uint16_t i;

    do
    {
        i = MAIN_Fosc / 10000;
        while (--i);
    } while (--ms);
}

// 40MHZ / 1 = 40MHz  -> 1 tick = 0.025us = 25ns
// min 16 bit timer | 25ns <-> 1.638125ms(1628125ns)
void Timer0_Init(void) // 1ms@40MHz  -- 1T
{
    AUXR |= T0x12; // 定时器时钟1T模式（原本12T快12倍 就是1T 不是12*12=144T  -- 如快4T就是3T）
    TMOD &= 0xF0; // 设置定时器模式
    TMOD |= 0x01; // 定时器0，模式1，16位计数器
    // 1,000,000us / 25us 就是1ms需要的计数值
    TH0 = (65536 - (1000000/25)) >> 8; // 设置定时初值，高8位
    TL0 = (65536 - (1000000/25)) & 0xFF; // 设置定时初值，低8位
    ET0 = 1; // 允许定时器0中断
    TR0 = 1; // 启动定时器0
    EA = 1;  // 全局中断使能
}

void main(void)
{
    // 配置 P2 端口的模式寄存器 0（P2M0）为全 0xff，配合下一行的 P2M1 配置，
    // 将 P2 口的 8 个引脚全部设置为准双向输入模式（也叫通用 IO 输入模式）
    P2M0 = 0xff; //
    P2M1 = 0x00; //
    WTST = 0x00; // 关闭看门狗
    P2 = 0x00; // 初始状态
    delay_ms(500); // 延时 500ms
    Timer0_Init(); // 初始化定时器0
    while(1)
    {

    }
}

void Timer0_ISR(void) __interrupt(1)
{
    // 每次进入中断时，重新加载定时器初值
    TH0 = (65536 - (1000000/25)) >> 8; // 设置定时初值，高8位
    TL0 = (65536 - (1000000/25)) & 0xFF; // 设置定时初值，低8位
    count0++;
    if (count0 >= 1000) // 1秒钟到达
    {
        P2 ^= 0x01; // 翻转 P2 端口的所有引脚状态
        count0 = 0; // 计数器清零
    }
}
