Spring Cloud Gateway架构全景：从底层线程模型到网关治理实战

递归尽头是星辰2026-01-27 8:17

摘要

本文以 Spring Cloud Gateway 架构全景为视角，从 Route、Predicate、Filter 核心组件切入，拆解其四层分层架构与协同逻辑，重点剖析基于 Netty 的 WorkerEventLoop 线程模型核心机制，结合源码解析过滤器链响应式执行原理。同时融入线程复用验证、Sentinel 限流落地、性能调优等实战内容，打通底层原理 - 线程机制 - 实战优化知识链路，为 Spring Cloud Gateway 网关治理的设计、排查与调优提供实操参考。

一、网关治理核心价值与底层架构基石

1.1 网关的核心定位

Spring Cloud Gateway 作为微服务架构的 "流量入口"，基于 Spring Framework 5、Project Reactor 和 Netty 构建，彻底摒弃 Zuul 1.x 的同步阻塞模型，采用非阻塞响应式架构；而 Sentinel 则为其提供轻量级、高可用的流量治理能力，二者结合可实现网关层的全维度流量管控，支撑数万级并发连接。

1.2 分层架构设计

|--------|------------------|-----------------------------------------------------|
| 分层 | 核心职责 | 关键组件 / 技术 |
| 接入层 | TCP 连接建立、IO 事件监听 | Netty Boss/Worker EventLoop、epoll IO 多路复用 |
| 路由过滤层 | 请求解析、限流鉴权、路由匹配 | Gateway Filter、SentinelGatewayFilter、RoutePredicate |
| 转发层 | 异步请求转发、响应回调 | WebClient、Reactor Netty、Mono/Flux 响应式流 |
| 响应层 | 响应处理、结果返回 | Post-Filter、响应编码、线程复用 |

1.3 底层架构核心拆解：三大组件 + 响应式流转链路

1.3.1 三大核心组件
（1）Route（路由）：网关的基础单元
  • 底层结构（源码核心） ：
java 复制代码
// 核心源码：org.springframework.cloud.gateway.route.Route
public interface Route {
    String getId(); // 路由唯一标识
    URI getUri(); // 目标服务地址（如lb://order-service）
    Predicate<ServerWebExchange> getPredicate(); // 路由断言
    List<GatewayFilter> getFilters(); // 路由级过滤器
    int getOrder(); // 路由执行顺序
}

本质是 "条件路由规则容器"，由 id、uri、predicates、filters 四部分组成，其中 uri 支持 lb:// 前缀（对接负载均衡）、http:///https:// 前缀（直接转发）。

  • 存储机制：

路由信息默认存储在内存中（InMemoryRouteDefinitionRepository），通过 RouteDefinitionRepository 接口抽象，可扩展为 Apollo/Nacos 持久化（满足动态路由需求）：

java 复制代码
public interface RouteDefinitionRepository extends RouteDefinitionLocator, RouteDefinitionWriter {
}
  • 关键设计：

路由匹配采用 "先匹配先执行" 策略，底层通过 Predicate 函数式接口实现灵活条件判断，匹配失败则触发 NotFoundRoutingPredicate 返回 404。

（2）Predicate（断言）：路由匹配的核心逻辑
  • 底层实现（源码核心） ：基于 Java 8 Function<Predicate>，输入为 ServerWebExchange（请求上下文），输出 boolean 值：
java 复制代码
// 核心源码：org.springframework.cloud.gateway.handler.predicate.RoutePredicateFactory
public abstract class AbstractRoutePredicateFactory<C> implements RoutePredicateFactory<C> {
    // 断言核心执行方法
    public Predicate<ServerWebExchange> apply(C config) {
        return exchange -> {
            // 子类实现具体断言逻辑（如路径、请求头匹配）
            return match(exchange, config);
        };
    }
}
  • 内置断言类型 ：PathPredicate（路径匹配）、HeaderPredicate（请求头匹配）、BetweenPredicate（时间匹配）等，均继承自 AbstractRoutePredicateFactory，支持自定义扩展（如按 IP 段匹配）。
  • 性能优化 ：断言执行采用链式调用，基于 Netty 事件驱动模型，无额外线程开销，匹配耗时控制在微秒级。
（3）Filter（过滤器）：请求处理的核心链路
  • 分类与执行顺序（源码核心） ：生命周期：PreFilter（请求转发前）、PostFilter（响应返回前）；
    • 作用范围：GlobalFilter（全局生效）、GatewayFilter（路由级生效）；
    • 执行顺序：由 Ordered 接口的 getOrder() 决定，数值越小优先级越高（如 Sentinel 限流过滤器通常设为 -100）。
  • 底层原理：过滤器链的响应式链式执行

过滤器链基于响应式编程模型实现异步非阻塞链式调用 ，核心通过 GatewayFilterChain 接口 + 递归索引实现链路流转，全程以 Mono<Void> 保证非阻塞特性。

过滤器链核心接口（定义链路传递规则）

java 复制代码
// 核心接口：单个过滤器执行后，通过此方法传递到下一个过滤器
public interface GatewayFilterChain {
    Mono<Void> filter(ServerWebExchange exchange);
}

​​​​默认过滤器链实现（链式执行核心）

java 复制代码
// 核心逻辑：通过索引递归，实现过滤器有序执行
public class DefaultGatewayFilterChain implements GatewayFilterChain {
    private final List<GatewayFilter> filters; // 排序后的过滤器列表
    private final int index; // 当前执行的过滤器索引

    // 核心方法：递归执行过滤器链
    @Override
    public Mono<Void> filter(ServerWebExchange exchange) {
        return Mono.defer(() -> {
            // 终止条件：所有过滤器执行完毕
            if (index >= filters.size()) {
                return Mono.empty();
            }
            // 执行当前过滤器，并创建「下一个链路节点」（索引+1）
            GatewayFilter currentFilter = filters.get(index);
            GatewayFilterChain nextChain = new DefaultGatewayFilterChain(filters, index + 1);
            // 执行当前过滤器，同时传递下一个链路
            return currentFilter.filter(exchange, nextChain);
        });
    }
}

核心过滤器执行链路：RouteToRequestUrlFilter（解析目标 URL）→ LoadBalanceClientFilter（负载均衡）→ WebClientHttpRoutingFilter（发起 HTTP 请求）。

1.3.2 底层流转链路（响应式非阻塞模型）
  1. 请求接入（接入层）：客户端请求通过 Netty NIO 通道接入，由 EventLoopGroup（boss 线程组）接收连接，分发至 worker 线程组处理 IO 事件；
  2. 请求解码（路由过滤层）：Netty 解码器将 HTTP 报文解析为 ServerHttpRequest，封装为 ServerWebExchange 上下文对象；
  3. 路由匹配（路由过滤层）：RoutePredicateHandlerMapping 遍历路由列表，通过 Predicate 链式调用匹配目标路由；
  4. 过滤器链执行：PreFilter 链：完成权限校验、路径重写、Sentinel 限流等操作；
  • 负载均衡：LoadBalanceClientFilter 从 Nacos/Eureka 拉取服务实例，选择目标实例；
  • 请求转发（转发层）：WebClient 向目标服务发起非阻塞请求，底层基于 Netty 通道复用；
  1. 响应处理（响应层）：服务响应通过 Mono/Flux 异步返回，执行 PostFilter 链，最终编码为 HTTP 响应返回客户端。
1.3.3 核心技术亮点：非阻塞与高性能的底层支撑
  1. Reactor 响应式编程 ：基于 Reactor 3 的 Mono（0-1 个元素）和 Flux（0-N 个元素）实现异步流处理，支持背压机制，防止内存溢出。
  2. Netty 通道复用 ：采用长连接池管理与后端服务的连接，默认开启 keep-alive，减少 TCP 握手 / 挥手开销；单个 EventLoop 线程可处理数千级并发连接。
  3. 无锁化设计 ：整个流转链路无明显锁竞争，通过响应式编程和 Netty 线程模型实现并发安全，避免锁开销导致的性能瓶颈。

二、客户端请求全流程

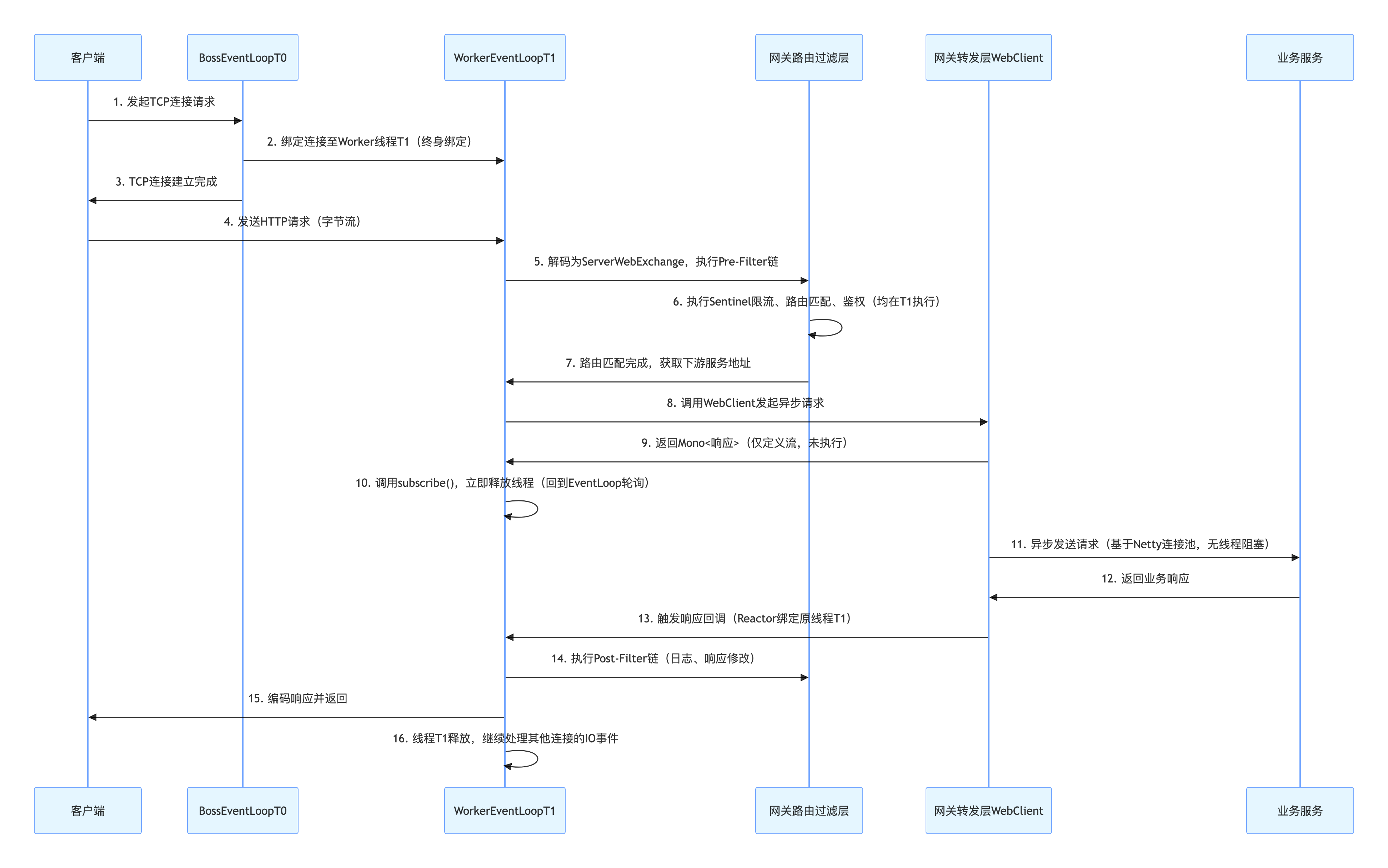

2.1 全流程时序图

2.2 核心阶段拆解

阶段 1：TCP 连接建立（接入层，Netty 核心）
  • 分层对应 ：完全匹配接入层 "TCP 连接建立、IO 事件监听" 的核心职责；
  • 线程行为（源码级） ：
java 复制代码
// 核心源码：org.springframework.cloud.gateway.netty.NettyAutoConfiguration
@Bean
public NettyReactiveWebServerFactory nettyReactiveWebServerFactory() {
    NettyReactiveWebServerFactory factory = new NettyReactiveWebServerFactory();
    // Boss线程组配置（默认1个线程）
    factory.setBossEventLoopGroup(new NioEventLoopGroup(1));
    // Worker线程组配置（默认CPU核心数×2）
    factory.setWorkerEventLoopGroup(new NioEventLoopGroup(Runtime.getRuntime().availableProcessors() * 2));
    return factory;
}
  1. BossEventLoopT0（1 个线程）通过 NioServerSocketChannel 监听端口，接收 TCP 连接请求；
  2. 将连接终身绑定到 WorkerEventLoopT1，避免后续线程切换；
  3. BossEventLoopT0 处理完绑定后立即回到 select() 状态，监听新请求。
阶段 2：HTTP 请求处理（路由过滤层，核心链路）
  • 分层对应 ：匹配路由过滤层 "请求解析、限流鉴权、路由匹配" 的核心职责；
  • 触发条件 ：WorkerEventLoopT1 监听到 OP_READ 读事件；
  • 线程行为 + 源码解析 ：
  1. 请求解码 ：HttpServerCodec 将字节流解析为 FullHttpRequest，封装为 ServerWebExchange；
  2. Pre-Filter 链执行 ：
java 复制代码
// 核心源码：org.springframework.cloud.gateway.handler.FilteringWebHandler
public Mono<Void> handle(ServerWebExchange exchange) {
    Route route = exchange.getRequiredAttribute(GATEWAY_ROUTE_ATTR);
    List<GatewayFilter> combined = new ArrayList<>(route.getFilters());
    combined.addAll(globalFilters);
    combined.sort(AnnotationAwareOrderComparator.INSTANCE);
    return new DefaultGatewayFilterChain(combined).filter(exchange);
}
  • SentinelGatewayFilter：在此阶段执行限流规则校验（内存原子操作，微秒级）；
  • RoutePredicate：链式匹配路由规则，定位下游服务地址；

3. 全程在 WorkerEventLoopT1 执行，无线程切换。

阶段 3：异步转发 + 线程释放（转发层，高并发核心）
  • 分层对应 ：匹配转发层 "异步请求转发、响应回调" 的核心职责；
  • 核心逻辑 + 源码解析 ：
java 复制代码
// 核心源码：org.springframework.cloud.gateway.filter.WebClientHttpRoutingFilter
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
    URI uri = exchange.getRequiredAttribute(GATEWAY_REQUEST_URL_ATTR);
    WebClient.RequestBodySpec requestSpec = webClient.method(exchange.getRequest().getMethod())
            .uri(uri).headers(headers -> headers.putAll(exchange.getRequest().getHeaders()));
    Mono<ClientResponse> responseMono = requestSpec.body(BodyInserters.fromDataBuffers(exchange.getRequest().getBody()))
            .retrieve().onStatus(HttpStatus::isError, clientResponse -> handleError(clientResponse));
    // 异步订阅，立即释放线程
    return responseMono.flatMap(clientResponse -> writeResponse(clientResponse, exchange));
}
  • 线程行为 ：WorkerEventLoopT1 调用 subscribe() 后立即释放，回到 EventLoop 轮询其他 IO 事件，实现 "1 线程处理 N 个连接"。
阶段 4：业务响应 + 线程复用（响应层，回调机制）
  • 分层对应 ：匹配响应层 "响应处理、结果返回" 的核心职责；
  • 线程行为 + 源码解析 ：
  1. 业务响应触发 OP_WRITE 写事件，Reactor 通过 Context 精准唤醒绑定的 WorkerEventLoopT1；
  2. 执行 Post-Filter 链（日志、响应头修改），HttpResponseEncoder 编码响应并返回客户端；
  3. 处理完成后 WorkerEventLoopT1 释放，继续轮询新事件。

三、核心问题解答：线程模型与高并发

3.1 线程是等待还是释放？

核心结论 ：转发下游服务后，WorkerEventLoopT1 立即释放，而非阻塞等待。

  • 源码佐证：WebClientHttpRoutingFilter 中 responseMono.flatMap() 是异步操作，无 block() 阻塞方法，线程不会等待响应；
  • 性能对比：8 核 CPU（16 个 Worker 线程）释放后可支撑 5 万 + 并发连接，阻塞模式仅能处理 16 个并发请求。

3.2 释放线程为何不丢失请求？

核心是「连接 - 线程终身绑定 + 上下文精准追踪」，即使一个 Worker 线程处理多个连接，也能精准匹配：

  1. 连接有 "专属身份证" ：每个 TCP 连接（Channel）创建时，会永久绑定到一个 WorkerEventLoop 线程（如 T1），Channel.eventLoop() 只读返回该线程，无论线程是否释放，"身份证" 不变；
  2. 线程释放是 "待命" 不是 "失联" ：Worker 线程释放后仅回到 EventLoop 轮询新事件，响应返回时，Netty 通过连接的 "身份证"（eventLoop()）直接找到绑定的线程；
  3. 上下文随连接绑定 ：请求上下文（ServerWebExchange）会和连接 ID 绑定，存入 Reactor 异步流的 Context 中，线程找到后，可通过连接 ID 精准取出对应上下文，不会与同线程下的其他连接混淆。

3.3 Sentinel 限流的源码级执行逻辑

Sentinel 网关限流在路由过滤层的 Pre-Filter 阶段执行，核心源码：

java 复制代码
// 核心源码：com.alibaba.csp.sentinel.adapter.gateway.sc.SentinelGatewayFilter
public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
    String resourceName = exchange.getRequiredAttribute(GATEWAY_ROUTE_ATTR).getId();
    Entry entry = SphU.entry(resourceName, EntryType.IN);
    if (entry != null) entry.exit();
    return chain.filter(exchange);
}
  • 限流规则存储在 GatewayRuleManager 中，校验耗时 < 1μs，不影响网关高并发能力。

四、实战验证：线程复用与限流效果

4.1 线程复用验证

java 复制代码
@Component
public class ThreadMonitorFilter implements GlobalFilter, Ordered {
    private static final Logger log = LoggerFactory.getLogger(ThreadMonitorFilter.class);

    @Override
    public Mono<Void> filter(ServerWebExchange exchange, GatewayFilterChain chain) {
        String requestId = UUID.randomUUID().toString();
        exchange.getRequest().mutate().header("X-Request-ID", requestId).build();

        Thread currentThread = Thread.currentThread();
        log.info("[{}] Pre阶段 - Worker线程ID: {}, 线程名称: {}",
                requestId, currentThread.getId(), currentThread.getName());

        return chain.filter(exchange)
                .doOnSuccess(aVoid -> {
                    long postThreadId = Thread.currentThread().getId();
                    log.info("[{}] Post阶段 - Worker线程ID: {}（复用验证：{}）",
                            requestId, postThreadId, currentThread.getId() == postThreadId);
                });
    }

    @Override
    public int getOrder() {
        return -100;
    }
}

日志输出 ：

xxx-xxx-xxx\] Pre阶段 - Worker线程ID: 16, 线程名称: reactor-http-nio-2 \[xxx-xxx-xxx\] Post阶段 - Worker线程ID: 16（复用验证：true）

4.2 Sentinel 限流验证（配置 + 效果）

java 复制代码
spring:
  cloud:
    sentinel:
      gateway:
        enabled: true
        rules:
          - resource: order-service-route
            grade: QPS
            count: 1000
            strategy: ROUTE_ID
            controlBehavior: FAST_FAIL
            intervalSec: 1

验证效果 ：QPS>1000 时快速返回 429 响应，无线程阻塞，网关 TPS 稳定在 1000 QPS。

五、性能优化实战（源码级调优）

5.1 线程数调优（接入层优化）

java 复制代码
spring:
  cloud:
    gateway:
      netty:
        connection-timeout: 2000
        worker-count: 24 # 8核CPU建议设为24（CPU核心数×3）

5.2 连接池优化（转发层优化）

java 复制代码
spring:
  cloud:
    gateway:
      httpclient:
        pool:
          max-connections: 10000
          max-idle-time: 300000
          max-pending-connections: 5000

5.3 过滤器链优化（路由过滤层优化）

  1. 移除无用默认过滤器：
java 复制代码
@Bean
public FilteringWebHandler filteringWebHandler(List<GlobalFilter> globalFilters) {
    List<GlobalFilter> filtered = globalFilters.stream()
            .filter(f -> !(f instanceof MetricsWebFilter))
            .collect(Collectors.toList());
    return new FilteringWebHandler(filtered);
}
  1. 自定义过滤器异步化：避免阻塞操作，封装为 Mono 执行。

六、总结

6.1 核心知识点回顾

  1. 分层架构核心 ：接入层（连接 / IO）→ 路由过滤层（解析 / 限流 / 路由）→ 转发层（异步转发）→ 响应层（响应 / 返回），四层职责清晰，支撑网关全流程处理；
  2. 线程模型核心 ：WorkerEventLoop 线程 "短占用、快释放"，通过 EventLoop 事件循环和 Reactor 响应式流实现高并发；
  3. 高性能关键 ：连接 - 线程终身绑定、异步转发释放线程、响应回调复用线程、Netty 通道复用。

6.2 落地建议

  1. 线程数调优：IO 密集型场景设为 CPU 核心数 ×3~4，CPU 密集型场景设为 CPU 核心数 ×2；
  2. 限流规则：优先基于路由 ID/IP 维度配置 Sentinel 规则，减少规则匹配耗时；
  3. 过滤器优化：所有阻塞操作异步化，过滤器 Order 值按 "轻量级优先" 排序；
  4. 监控重点：关注接入层线程数、路由过滤层执行耗时、转发层连接池状态、响应层线程复用率。
