K8s私有云：Nginx真实客户端IP透传全攻略（HAProxy + Ingress 实战）

一、背景

记一次私有云 K8s 项目交付中，Ingress‑NGINX 采用外部 HAProxy 作为四层入口后，发现业务 Pod（如 Nginx）的访问日志记录的并非客户端真实 IP，而是K8s 内部地址或 HAProxy 的地址。要使最终的 Pod 准确采集到客户端真实 IP。

实测后发现，需要同时完成链路"透传"：HAProxy 发送 PROXY v2 保留真实 IP，Ingress‑NGINX 打开透传配置，并由后端应用读取 X‑Forwarded‑For,ingress-nginx 的Service 侧使用 externalTrafficPolicy=Local 保源 IP。

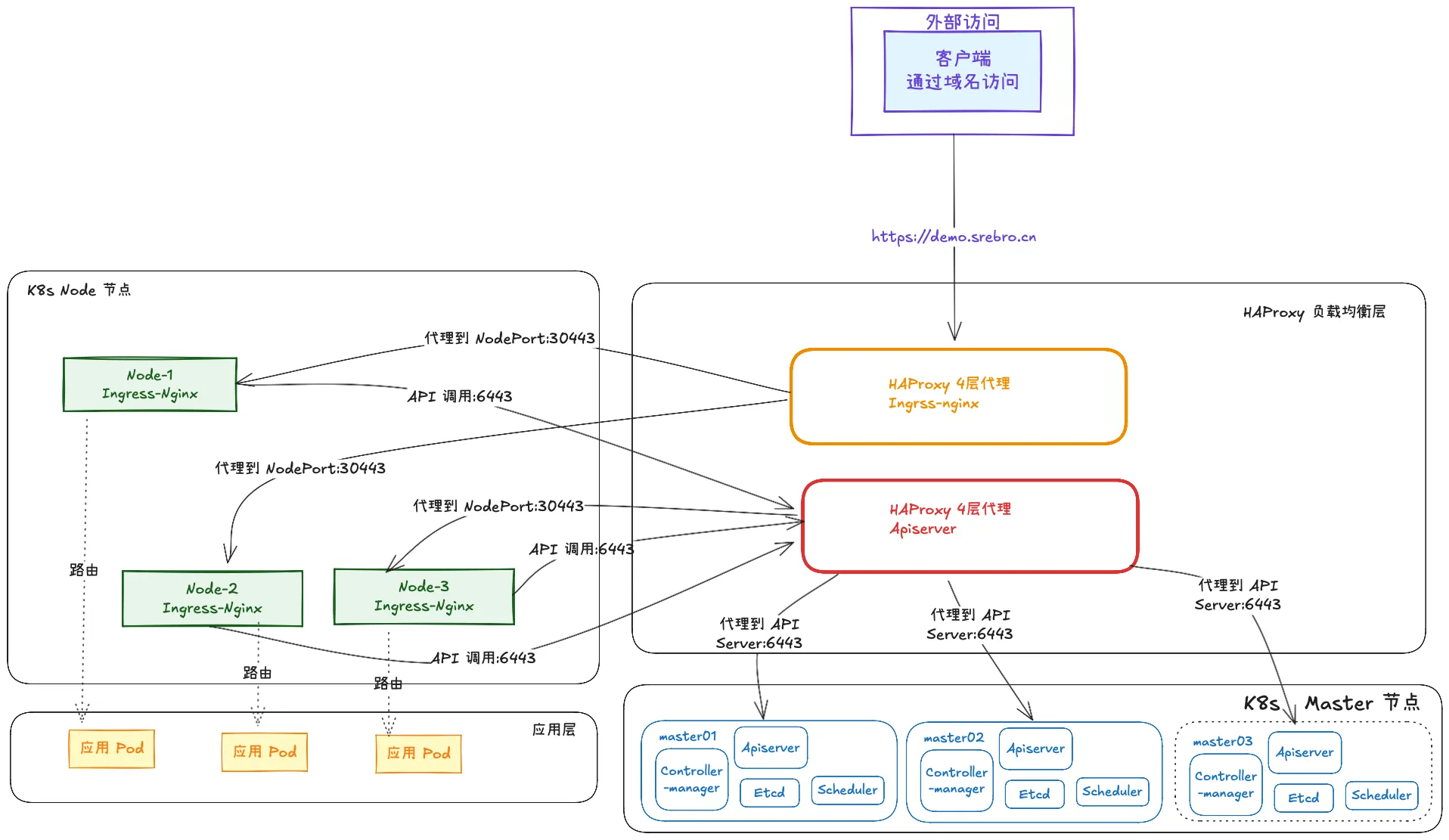

可以看我👇的图：

二、实战

在实战开始之前，我们需要先了解下 K8s service中的externalTrafficPolicy参数

2.1 关于service中的externalTrafficPolicy参数

两种取值

Cluster（默认）：集群内访问会负载到任意就绪后端，可跨节点。
Local：仅转发给"源节点的本地后端"，没有本地后端则失败；适合就近访问、降低跨节点带宽/延迟，或依赖本地资源。

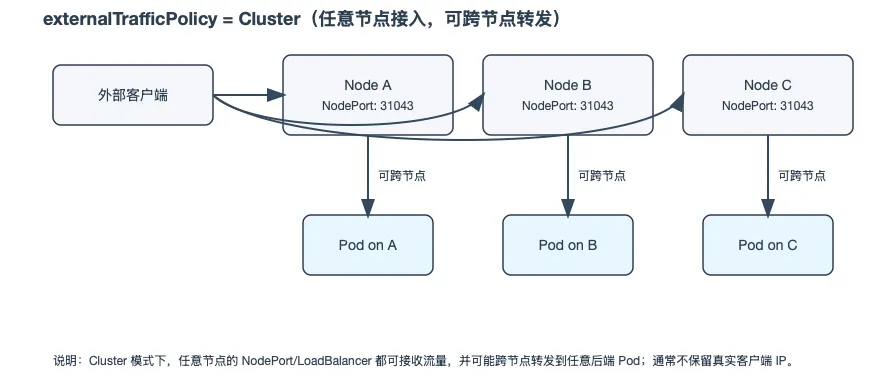

2.1.1 当 service 的externalTrafficPolicy=Cluster

集群内访问会负载到任意就绪后端，可跨节点。目标是任何节点都能访问

我们以一个案例：K8s中运行一个Nginx ，以 NodePort 暴露

#demo.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx
spec:
replicas: 1
selector:
matchLabels:
app: nginx
template:
metadata:
labels:
app: nginx
spec:
containers:
- name: nginx
image: nginx
ports:
- containerPort: 80

apiVersion: v1
kind: Service
metadata:
name: nginx
spec:
type: NodePort
selector:
app: nginx
externalTrafficPolicy: Cluster
ports:
- port: 80
targetPort: 80
protocol: TCP
nodePort: 31043

yaml 复制代码

#apply应用
$ kubectl apply -f demo.yaml
deployment.apps/nginx created
service/nginx created

#查看 pod 状态以及 nodeport 端口
$ kubectl get pod,svc
NAME                         READY   STATUS    RESTARTS   AGE
pod/nginx-5869d7778c-4z7kd   1/1     Running   0          15s

NAME                 TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
service/kubernetes   ClusterIP   10.96.0.1       <none>        443/TCP        7d
service/nginx        NodePort    10.111.180.29   <none>        80:31043/TCP   7s

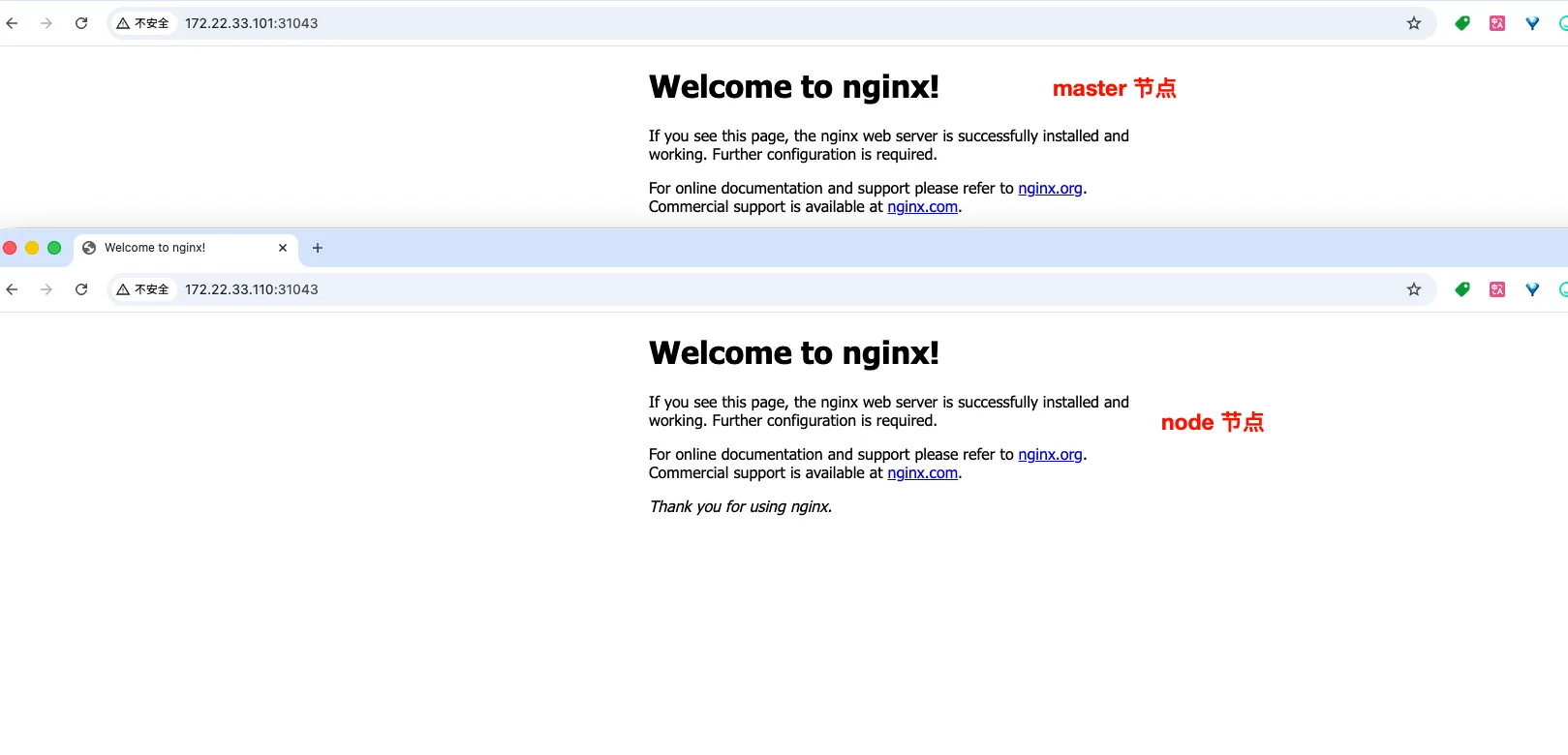

访问：http://K8s中任意节点ip:31043

现象与结论：

master / worker 任意节点的 31043 都能访问。

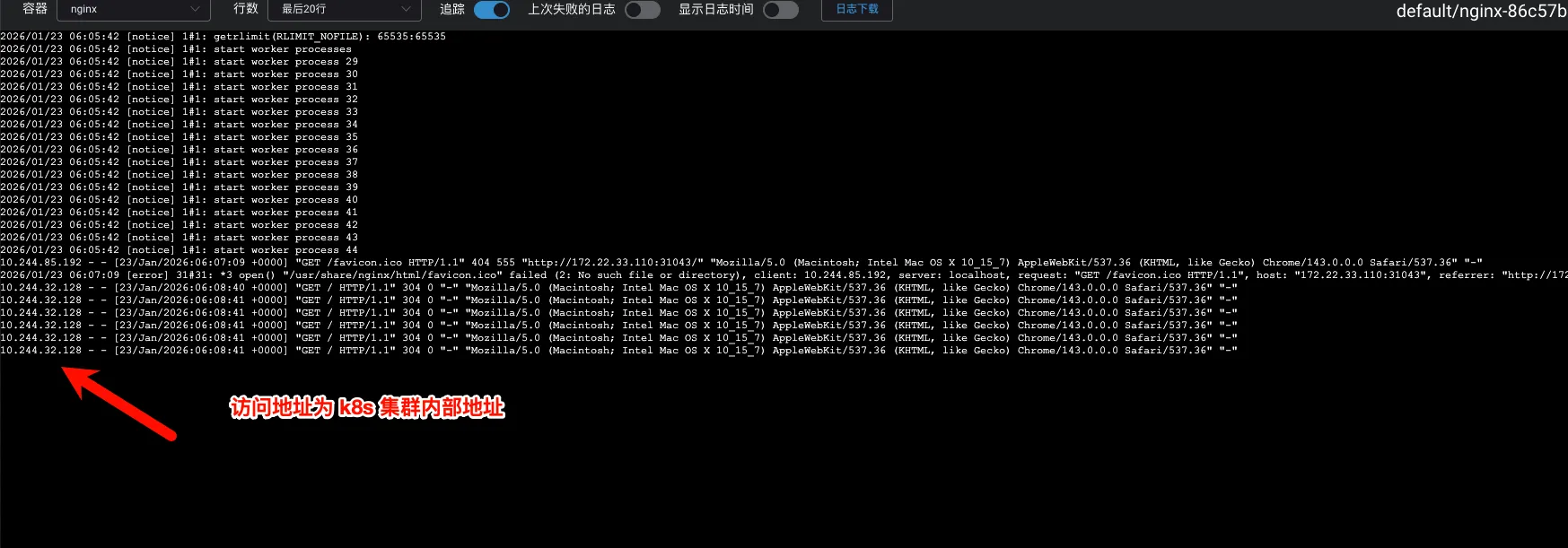

源 IP 通常是节点 IP，不保留真实客户端 IP。

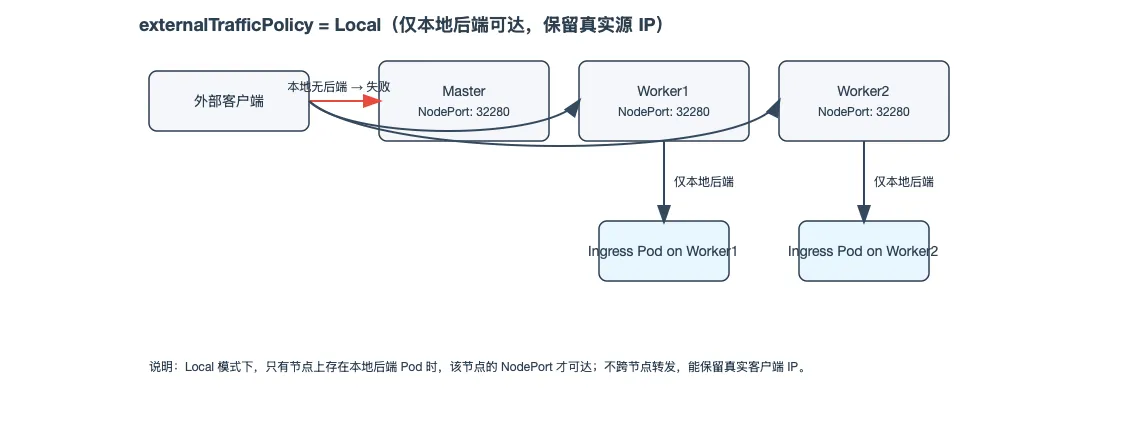

2.1.2 当 service 的externalTrafficPolicy=Local

仅转发给有源节点的本地后端，没有本地后端则失败

我们还是以一个案例：K8s中运行一个Nginx-1 ，以 NodePort 暴露

#demo-1.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
name: nginx-1
spec:
replicas: 1
selector:
matchLabels:
app: nginx-1
template:
metadata:
labels:
app: nginx-1
spec:
containers:
- name: nginx
image: nginx
ports:
- containerPort: 80

apiVersion: v1
kind: Service
metadata:
name: nginx-1
spec:
type: NodePort
selector:
app: nginx-1
externalTrafficPolicy: Local
ports:
- port: 80
targetPort: 80
protocol: TCP
nodePort: 32043

#apply应用
$ kubectl apply -f demo-1.yaml
deployment.apps/nginx-1 created
service/nginx-1 created

#查看 pod 状态以及 nodeport 端口
$ kubectl get pods -n default nginx-1-74569994c4-65wjx -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
nginx-1-74569994c4-65wjx 1/1 Running 0 3m40s 10.244.135.156 k8s-node03 <none> <none>

$ kubectl get svc -n default nginx-1 -o wide
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE SELECTOR
nginx-1 NodePort 10.96.39.34 <none> 80:32043/TCP 3m19s app=nginx-1

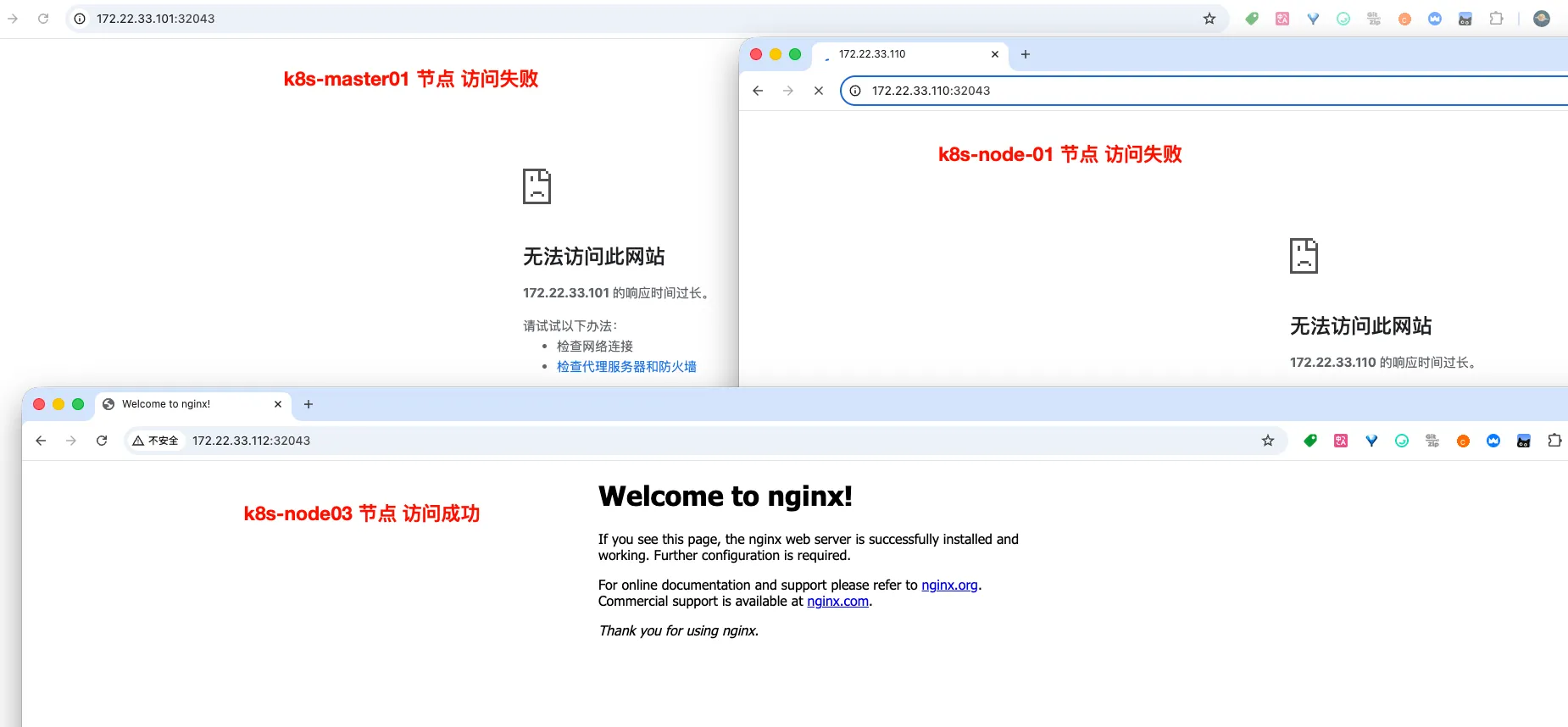

看到 nginx-1 这个 pod 运行在 k8s-node3 节点上，我们试下用不同的节点访问，看下对比的效果

现象与结论：

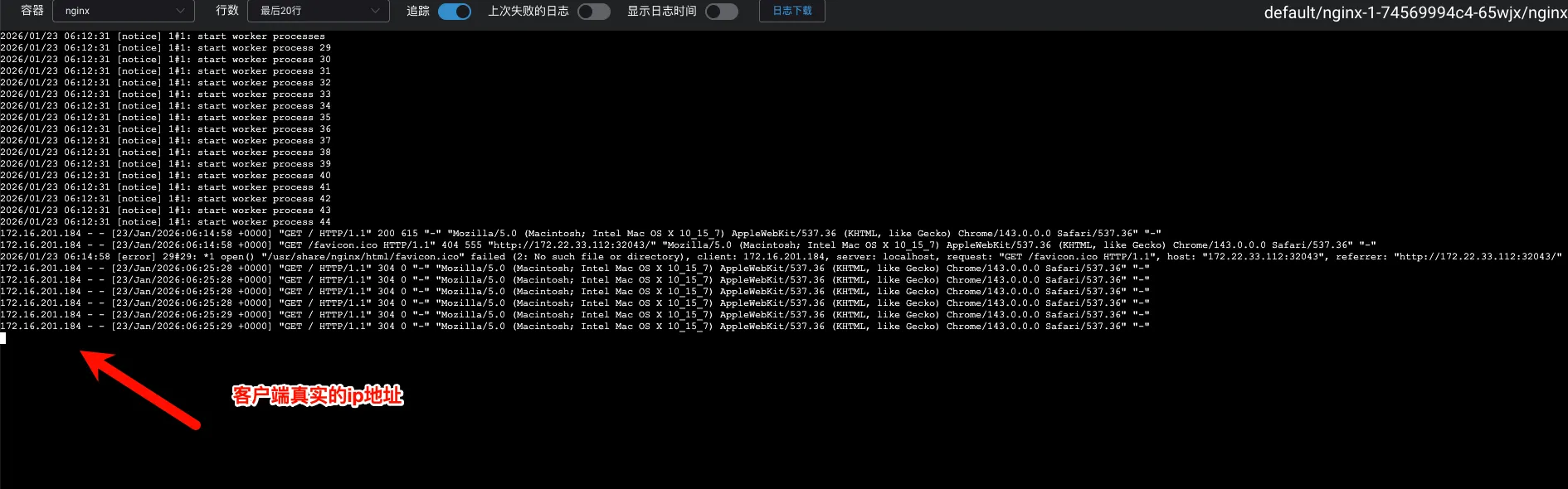

只有 k8s-node3 节点的 ip 可以访问到，且保留了真实客户端 IP
如需让某节点可达，必须在该节点上跑后端 Pod（role/容忍/DaemonSet）

2.2 Ingress-nginx 的 service 修改为 externalTrafficPolicy=Local

部署 ingress-nginx 的类型为 deployement，三副本方式；且只部署在所有的 node 节点上，master 节点不参与外部的流量转发，当然也可以调整成DaemonSet。
Ingress-nginx 的 service 类型为 Nodeport
修改 externalTrafficPolicy: Local

apiVersion: v1
kind: Service
metadata:
labels:
app.kubernetes.io/component: controller
app.kubernetes.io/instance: ingress-nginx
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginx
app.kubernetes.io/version: 1.14.0
name: ingress-nginx-controller
namespace: ingress-nginx
spec:
externalTrafficPolicy: Local
ipFamilies:
- IPv4
ipFamilyPolicy: SingleStack
ports:
- appProtocol: http
name: http
port: 80
protocol: TCP
targetPort: http
nodePort: 32280
- appProtocol: https
name: https
port: 443
protocol: TCP
targetPort: https
nodePort: 32443
selector:
app.kubernetes.io/component: controller
app.kubernetes.io/instance: ingress-nginx
app.kubernetes.io/name: ingress-nginx
type: NodePort
查看ingress 命名空间下的所有资源对象

$ kubectl get all -n ingress-nginx
NAME READY STATUS RESTARTS AGE
pod/ingress-nginx-controller-6f58887cd5-d4mxn 1/1 Running 0 3d17h
pod/ingress-nginx-controller-6f58887cd5-t8hhq 1/1 Running 0 3d17h
pod/ingress-nginx-controller-6f58887cd5-xszld 1/1 Running 0 3d17h

NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/ingress-nginx-controller NodePort 10.96.227.186 <none> 80:32280/TCP,443:32443/TCP 3d17h
service/ingress-nginx-controller-admission ClusterIP 10.106.60.85 <none> 443/TCP 3d17h

NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/ingress-nginx-controller 3/3 3 3 3d17h

NAME DESIRED CURRENT READY AGE
replicaset.apps/ingress-nginx-controller-6f58887cd5 3 3 3 3d17h

2.3 Ingress-NGINX 的 ConfigMap 开启 PROXY Protocol 与 X-Forwarded-For

Ingress-nginx 的部署内容省略，可直接修改 configmap.data 中定义的内容

--
apiVersion: v1
data:
use-proxy-protocol: "true"
compute-full-forwarded-for: "true"
forwarded-for-header: "X-Forwarded-For"
kind: ConfigMap
metadata:
labels:
app.kubernetes.io/component: controller
app.kubernetes.io/instance: ingress-nginx
app.kubernetes.io/name: ingress-nginx
app.kubernetes.io/part-of: ingress-nginx
app.kubernetes.io/version: 1.14.0
name: ingress-nginx-controller
namespace: ingress-nginx
参数解读

use-proxy-protocol：启用 PROXY 协议（v1/v2），让 NGINX 从负载均衡器/代理接收客户端的真实 IP、端口等信息（需上游也支持 PROXY 协议）。

compute-full-forwarded-for：当启用时，NGINX 会将客户端的原始 IP 追加到 X-Forwarded-For头中（而非直接覆盖），保留完整代理链。

forwarded-for-header：指定用于存储客户端 IP 的头部名称（默认是 X-Forwarded-For，可自定义为其他如 X-Real-IP等）。

2.4 使用Nginx自带的Realip模块获取用户真实IP

Nginx 默认只能看到上一层代理的 IP ，上面的案例我们之所以可以看到真实的 ip 地址，是因为只经过了一层转发。现在我们的访问是

客户端 → Haproxy（最外侧）→ Ingress-NGINX → Nginx Pod（你的服务） 。每一层代理都会修改请求的元数据（如 IP 头），Nginx 默认只能看到「上一层代理的 IP」（而非真实客户端 IP）。下面的这个三个参数就是为了让你的 Nginx Pod 从多层代理的混乱 IP 中"捞出"真实客户端 IP。
这段 Nginx 配置属于 ngx_http_realip_module模块 （用于处理"真实客户端 IP"），核心作用是：当 Nginx 前方有代理（如负载均衡器、CDN、Ingress）时，从代理传递的 HTTP 头中提取客户端的真实 IP，并替换 Nginx 默认的 $remote_addr变量 （默认 $remote_addr是上一层代理的 IP，而非真实客户端 IP）。

#指定「可信代理服务器的 IP 段」，10.244.0.0/16 是k8s 的子网地址，表示信任只信任这段ip的代理头，即任何代理传递的 X-Forwarded-For都被认为是合法的，一般我们会添加上游服务器的 IP 地址。
set_real_ip_from 10.244.0.0/16;

#指定「从哪个 HTTP 头中提取真实客户端 IP
real_ip_header X-Forwarded-For;

#递归跳过可信代理 IP，取第一个非可信 IP（真实客户端 IP）
real_ip_recursive on;
创建一个 main-app 的案例：包含 configmap，deployment，svc

main-app.yaml

apiVersion: v1
kind: ConfigMap
metadata:
name: nginx-main-conf
namespace: default
data:
nginx.conf: |
user nginx;
worker_processes auto;
复制代码
```
  error_log  /var/log/nginx/error.log notice;
  pid        /run/nginx.pid;

  events {
      worker_connections  1024;
  }

  http {
      include       /etc/nginx/mime.types;
      default_type  application/octet-stream;

      set_real_ip_from 10.244.0.0/16;
      real_ip_header X-Forwarded-For;
      real_ip_recursive on;

      log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                        '$status $body_bytes_sent "$http_referer" '
                        '"$http_user_agent" "$http_x_forwarded_for"';

      access_log  /var/log/nginx/access.log  main;

      sendfile        on;
      keepalive_timeout  65;

      include /etc/nginx/conf.d/*.conf;
  }
```
apiVersion: apps/v1
kind: Deployment
metadata:
name: main-app
namespace: default
spec:
replicas: 1
selector:
matchLabels:
app: main-app
template:
metadata:
labels:
app: main-app
spec:
containers:
- name: main-app
image: nginx:latest
imagePullPolicy: IfNotPresent
ports:
- containerPort: 80
volumeMounts:
- name: nginx-main-conf
mountPath: /etc/nginx/nginx.conf
subPath: nginx.conf
readOnly: true
volumes:
- name: nginx-main-conf
configMap:
name: nginx-main-conf

apiVersion: v1
kind: Service
metadata:
name: main-app-service
namespace: default
spec:
type: ClusterIP
selector:
app: main-app
ports:
- name: http
port: 80
targetPort: 80

#apply
kubectl apply -f main-app.yaml

#查看资源
[root@k8s-master01 ~]# kubectl get all -n default
NAME READY STATUS RESTARTS AGE
pod/main-app-895f5b55d-t8tjq 1/1 Running 0 101s

NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
service/kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 7d18h
service/main-app-service ClusterIP 10.100.5.238 <none> 80/TCP 101s

NAME READY UP-TO-DATE AVAILABLE AGE
deployment.apps/main-app 1/1 1 1 101s

NAME DESIRED CURRENT READY AGE
replicaset.apps/main-app-895f5b55d 1 1 1 101s

2.5 配置 Ingress 域名

配置一个 TLS Secret 证书，将证书导入到 k8s 的 default 命名空间下的 secret 中

kubectl create secret tls srebro.cn-tls
--cert=srebro.cn.pem
--key=srebro.cn.key
--namespace=default
创建一个 ingress 规则指定到一个域名上，如 test.srebro.cn

#ingress.yaml

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
name: baseline-sre-test-ingress
namespace: default
annotations:
nginx.ingress.kubernetes.io/use-regex: "true"
nginx.ingress.kubernetes.io/rewrite-target: /$2
# 可选：强制 HTTPS 重定向
nginx.ingress.kubernetes.io/ssl-redirect: "true"
spec:
ingressClassName: nginx
tls:
- hosts:
- test.srebro.cn
secretName: srebro.cn-tls
rules:
- host: test.srebro.cn
http:
paths:
- path: /()(.*)
pathType: ImplementationSpecific
backend:
service:
name: main-app-service
port:
number: 80

#创建ingress
$ kubectl apply -f ingress.yaml
ingress.networking.k8s.io/baseline-sre-test-ingress created

#查看 ingress
$ kubectl get ingress -n default
NAME CLASS HOSTS ADDRESS PORTS AGE
baseline-sre-test-ingress nginx test.srebro.cn 80, 443 22s

2.6 HAProxy 配置 send-proxy-v2参数

send-proxy-v2是 HAProxy 的一个配置指令，用于向后端服务发送「代理协议 v2 版本」的元数据。
HAProxy 监听本地的 443 端口，并代理到所有node 节点上的 Nodeport 端口上。

frontend kube-https
bind *:443
mode tcp
option tcplog
default_backend kube-https

backend kube-https
mode tcp
option tcplog
option tcp-check
balance roundrobin
default-server inter 10s downinter 5s rise 2 fall 2 slowstart 60s maxconn 250 maxqueue 256 weight 100
server kube-node01 172.22.33.110:32443 send-proxy-v2 check
server kube-node02 172.22.33.111:32443 send-proxy-v2 check
server kube-node03 172.22.33.112:32443 send-proxy-v2 check

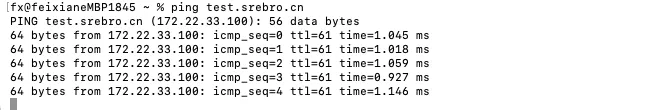

为了方便测试本地电脑，配置 test.srebro.cn 域名解析到这个 haproxy 服务器172.22.33.100上

sudo vim /etc/hosts

172.22.33.100 test.srebro.cn

2.7 访问测试

页面

日志

三、结语

问题本质：多层代理（HAProxy → Ingress‑NGINX → Nginx Pod）会改变源地址，后端默认只能看到"上一层代理"的 IP，导致真实客户端 IP丢失。
策略选择：externalTrafficPolicy=Cluster：任意节点可达，易用但一般不保留真实 IP（跨节点转发+SNAT），externalTrafficPolicy=Local：仅本地后端节点可达，保留源 IP；入口节点必须有 Ingress Pod。
注意事项：set_real_ip_from 只信任你控制的网段（如 K8s Pod 网段），避免被伪造头欺骗。生产中建议仅在 worker 暴露入口；master 不承载外部流量。
