[CommonAPI + vsomeip]通信 原理 1

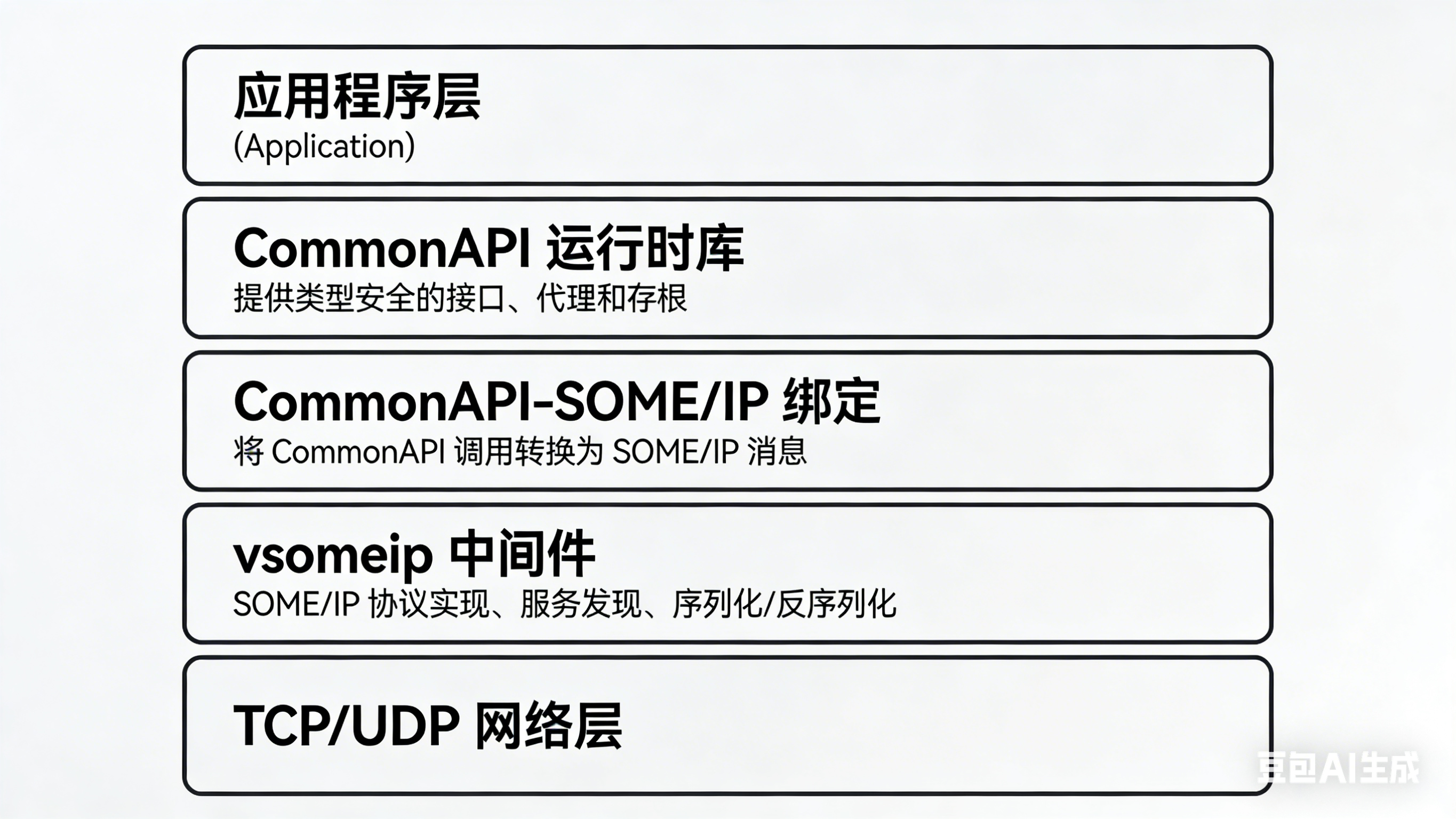

1. 整体架构

2. 组件详解

2.1 CommonAPI

  • 作用: 提供标准化的、类型安全的服务接口

  • 特性:

    • 接口定义语言 (Franca IDL)

    • 自动生成客户端代理 (Proxy) 和服务器存根 (Stub)

    • 支持异步/同步调用

    • 与传输协议解耦

2.2 CommonAPI-SOME/IP 绑定

  • 作用: 桥接 CommonAPI 和 SOME/IP

  • 功能:

    • 将 CommonAPI 方法调用转换为 SOME/IP 消息

    • 处理 SOME/IP 事件到 CommonAPI 广播的映射

    • 管理订阅/取消订阅

2.3 vsomeip

  • 作用: SOME/IP 协议栈实现

  • 功能:

    • SOME/IP 服务发现 (SD)

    • 消息序列化/反序列化

    • TCP/UDP 传输

    • 服务注册和发现

3、前置条件准备

3.1、依赖项说明

需要安装的包(Ubuntu/Debian)

bash 复制代码
# 安装编译工具
sudo apt-get update
sudo apt-get install -y build-essential cmake git

# 安装依赖库
sudo apt-get install -y libboost-system-dev libboost-thread-dev libboost-log-dev

3.2、从源码编译依赖库和代码生成工具

bash 复制代码
#从源码安装 CommonAPI 和 vsomeip
# 1. 安装 vsomeip
git clone https://github.com/COVESA/vsomeip.git
cd vsomeip
mkdir build && cd build
cmake -DENABLE_SIGNAL_HANDLING=1 ..
make
sudo make install

# 2. 安装 CommonAPI Core
git clone https://github.com/COVESA/capicxx-core-runtime.git
cd capicxx-core-runtime
mkdir build && cd build
cmake ..
make
sudo make install

# 3. 安装 CommonAPI SOME/IP
git clone https://github.com/COVESA/capicxx-someip-runtime.git
cd capicxx-someip-runtime
mkdir build && cd build
cmake ..
make
sudo make install

# 4. 安装 CommonAPI SOME/IP 代码生成工具
# commonapi-core-generator
https://github.com/eclipse/capicxx-core-tools
# commonapi-someip-generator
https://github.com/eclipse/capicxx-someip-tools

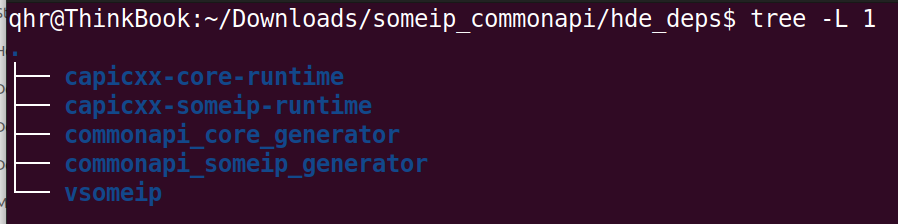

都编译成功后 我们将获得如图所示的依赖:

capicxx-core-runtime、capicxx-someip-runtime、vsomeip 为编译依赖库

commonapi_core_generator、commonapi_someip_generator 代码生成工具

这些重点关注 后面要考 接下来就是实战
