2.3 Decoder结构解析

2.3.1 完整Transformer与Decoder-Only结构的数据流

Decoder结构是Transformer中至关重要的结构，这不仅仅是因为Decoder是专门设计用来处理输出序列生成的结构，更是因为Decoder的用法非常灵活并且复杂。在之前Encoder的课程中，我们讲解了数个Encoder-Only结构的使用场景，在Transformer丰富的用法中，我们还可以选择使用按照完整的encoder+decoder结构、或者Decoder-Only架构------

使用完整Transformer结构的任务

完整的Transformer结构包括编码器（encoder）和解码器（decoder）部分，通常用于需要将一个序列映射到另一个序列的任务，如：

机器翻译（Machine Translation）：

将源语言的句子翻译成目标语言的句子。例如将英文句子翻译成中文句子。

文本摘要（text Summarization）：

将长文本总结为简短的摘要，例如将新闻文章总结为简短的新闻标题。

图像字幕生成（Image Captioning）：

为给定的图像生成描述性的文字（图生文）

文本到语音（text-to-Speech, TTS）：

将文本转换为语音信号，比如将输入文本转换为自然的语音输出。

问答系统（Question Answering）：

根据上下文回答用户的问题，或者给定一段文本，回答其中提到的具体问题。

只使用decoder结构的任务

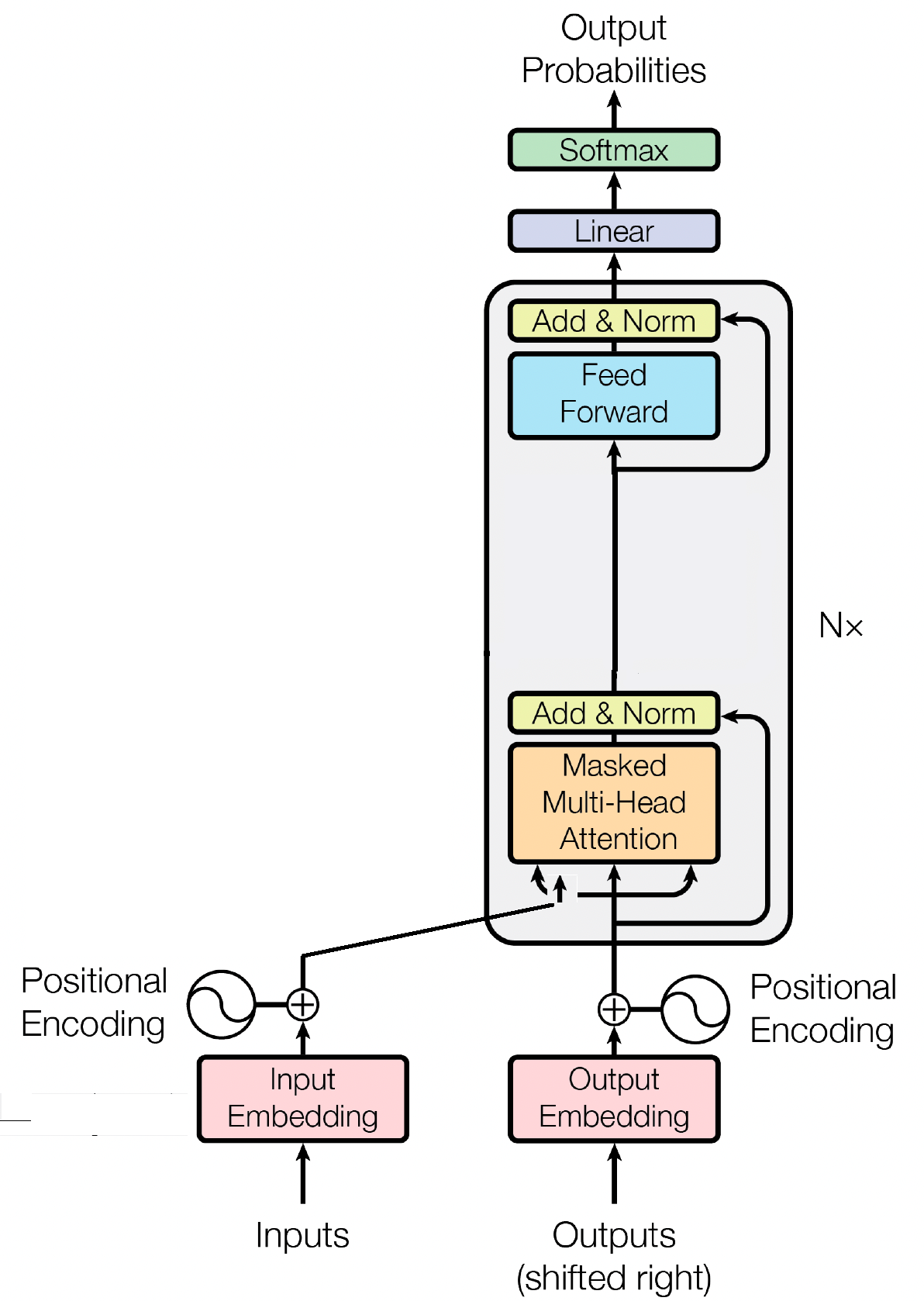

只使用decoder结构（通常被称为自回归模型或生成模型）适用于需要从部分输入生成完整序列的任务，如：

大语言模型（Language Modeling）：

任务描述：预测给定文本序列中的下一个词或字符，例如GPT系列模型用于生成连续的文本段落（当然，并不是所有的大语言模型都是decoder-only结构）。

文本生成（text Generation）：

任务描述：根据部分输入生成完整的文本，比如根据开头的一句话生成一篇文章或故事，根据部分诗句生成完整的诗歌。

代码补全（Code Completion）：

任务描述：根据部分输入代码生成完整的代码段。

对话生成（Dialogue Generation）：

任务描述：根据对话历史生成下一句回复。

问答系统（Question Answering）：

根据上下文回答用户的问题，或者给定一段文本，回答其中提到的具体问题。

这些任务利用Transformer的强大表示能力，通过不同的结构来适应不同的应用场景。完整的Transformer结构适合需要从一个序列转换到另一个序列的任务 ，一般我们会在需要高度依赖原始数据信息、尤其是需要语义的转译 的时候使用这种结构，因为Encoder会有非常好的语义和数据信息解析功能，可以帮助架构更好地吸收原始数据的信息；而只使用decoder结构的模型适合需要生成连续序列的任务，当我们更强调基于原有的信息基础上进行"创新、创造、续写"，而对原有的数据的依赖程度不是那么高时，我们会选择decoder-only结构。

当然了，一个任务对于原始信息的依赖程度是否高，这是可以讨论、甚至因人而异的判断。像机器翻译任务，最好能够原封不动将原始数据的语义表达出来，就会显然更适合完整的Transformer结构，但代码补全这样的、文本生成这样更强调续写的任务，就会更偏向于decoder-only，然而对于像大语言模型、对话系统这样无法明确判断出"多大程度依赖于原始输入信息的"任务，就会依据算法创造者的不同选择有不同的状态。例如大语言模型，GPT、llama等等大模型就是decoder-only结构，BERT模型是encoder-only结构、T5（text-to-text Transfer Transformer）和BART（Bidirectional and Auto-Regressive Transformers）模型则是使用了完整的Transformer结构。

为什么在Decoder篇章一开始，我们就要讲解不同的任务呢？与Encoder不同的是，Decoder结构在不同的任务中承担不同的角色、存在不同的网络架构、不同的训练模式以及不同的数据流，因此我们需要理解不同的任务、才能知道Decoder结构究竟是什么样的。接下来，就让我来看看Transformer完整结构与Decoder-only结构下的具体情况。

2.3.2 Encoder-Decoder结构中的Decoder

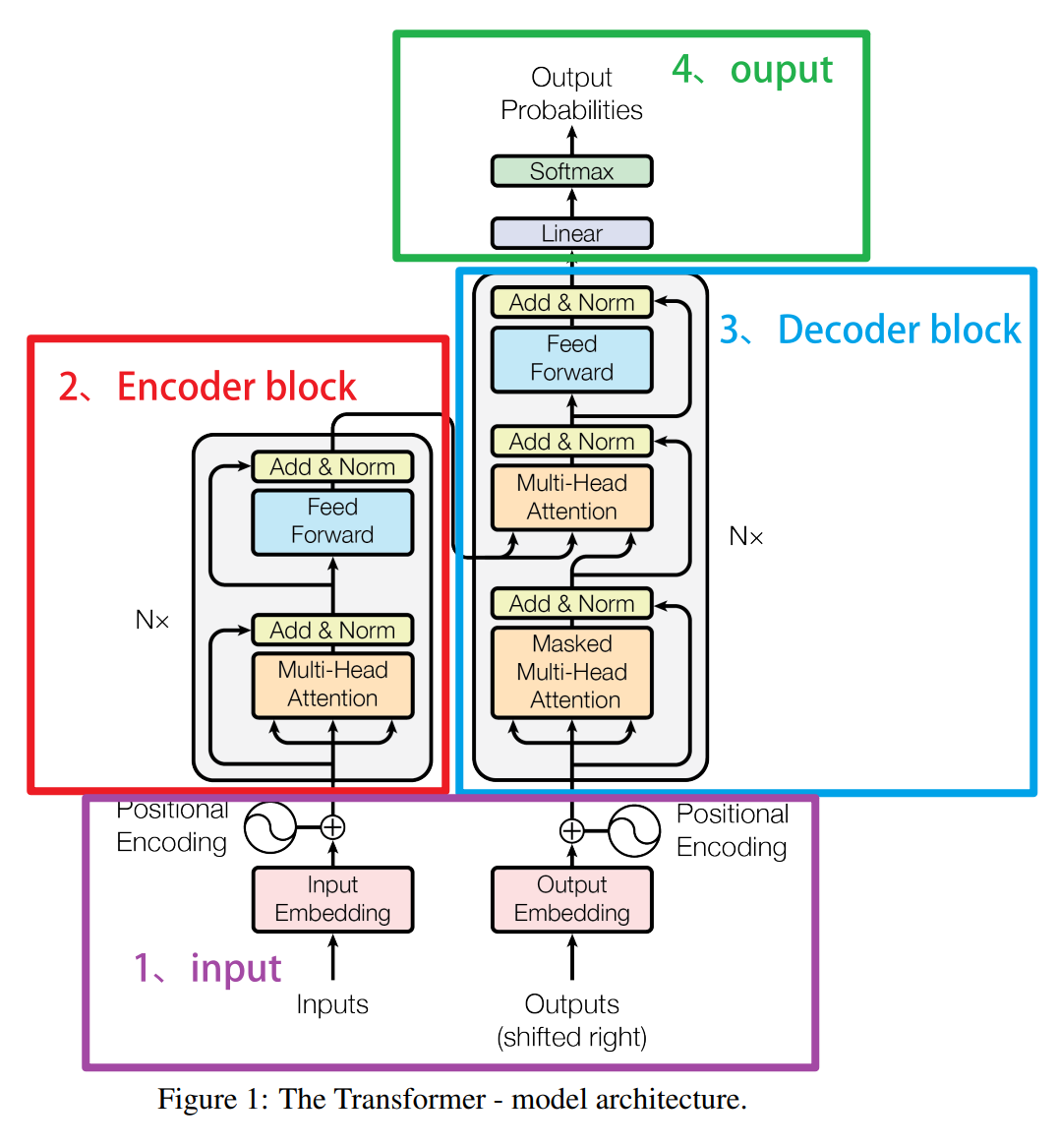

上图所示的就是Transformer完整结构下的Decoder block的结构。之前在讲解Trans整体架构时我们就提到过，Decoder其实与Encoder非常类似，从图上来看，整个Decoder的结构包括如下核心内容：

输入与teacher forcing机制

Decoder的输入是滞后1个单位的标签矩阵（shifted right outputs），我们要将真实标签输入给模型，并且让真实标签指导模型的学习与预测，这种让模型通过正确的标签来学习的流程在Transformer中被称之为是teacher forcing强制教学机制。
Embedding与位置编码

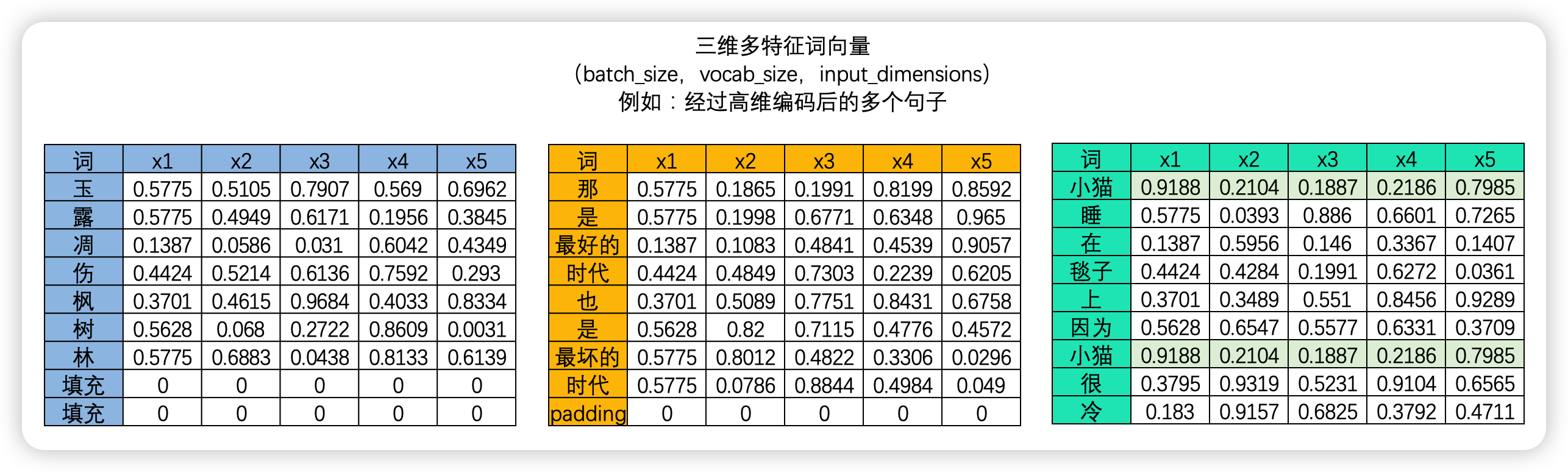

标签矩阵首先通过嵌入层（embedding）转换成固定大小的向量。就像 Encoder 一样，Decoder 也会对这些嵌入向量添加位置编码，以包含序列中的位置信息。但这里需要注意的是，输入到Decoder层中的sequence_length维度可以与输入到Encoder中的sequence_length维度不一致。

Encoder与Decoder架构中的Seq_len可以不一致，这其实非常好理解。假设是英文翻译成中文的机器翻译任务，为了表达相同的语义，英文句子长度与中文句子长度都应该不受限制，尽量精准地表达；不同语言、不用序列之间的规律本来就各不相同，有的语言比较高效、有的语言则追求尽量详尽，因此要求Encoder和Decoder的输入的数据长度相同是强人所难。

|------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|

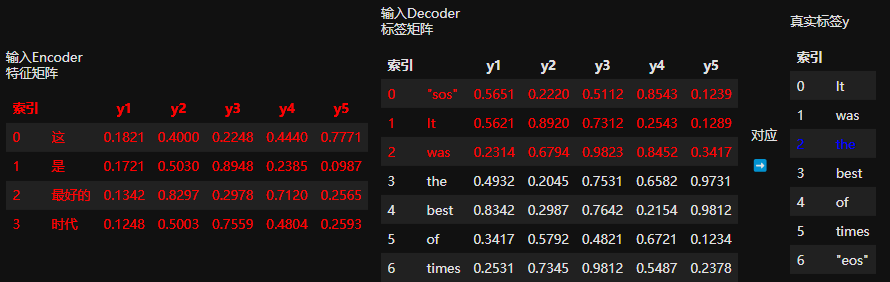

| 输入Encoder 特征矩阵 | | x1 | x2 | x3 | x4 | x5 | |-----|--------|--------|--------|--------|--------| | 这 | 0.1821 | 0.4000 | 0.2248 | 0.4440 | 0.7771 | | 是 | 0.1721 | 0.5030 | 0.8948 | 0.2385 | 0.0987 | | 最好的 | 0.1342 | 0.8297 | 0.2978 | 0.7120 | 0.2565 | | 时代 | 0.1248 | 0.5003 | 0.7559 | 0.4804 | 0.2593 | | 也 | 0.1032 | 0.1477 | 0.7023 | 0.7224 | 0.2768 | | 是 | 0.1721 | 0.5030 | 0.8948 | 0.2385 | 0.0987 | | 最坏的 | 0.4263 | 0.4615 | 0.5169 | 0.7584 | 0.8388 | | 时代 | 0.1248 | 0.5003 | 0.7559 | 0.4804 | 0.2593 | | 输入Decoder 标签矩阵 | | y1 | y2 | y3 | y4 | y5 | |-------|--------|--------|--------|--------|--------| | It | 0.5621 | 0.8920 | 0.7312 | 0.2543 | 0.1289 | | was | 0.2314 | 0.6794 | 0.9823 | 0.8452 | 0.3417 | | the | 0.4932 | 0.2045 | 0.7531 | 0.6582 | 0.9731 | | best | 0.8342 | 0.2987 | 0.7642 | 0.2154 | 0.9812 | | of | 0.3417 | 0.5792 | 0.4821 | 0.6721 | 0.1234 | | times | 0.2531 | 0.7345 | 0.9812 | 0.5487 | 0.2378 | | it | 0.6523 | 0.1298 | 0.4576 | 0.9834 | 0.1876 | | was | 0.2314 | 0.6794 | 0.9823 | 0.8452 | 0.3417 | | the | 0.4932 | 0.2045 | 0.7531 | 0.6582 | 0.9731 | | worst | 0.1543 | 0.9271 | 0.3821 | 0.6745 | 0.4823 | | of | 0.3417 | 0.5792 | 0.4821 | 0.6721 | 0.1234 | | times | 0.2531 | 0.7345 | 0.9812 | 0.5487 | 0.2378 | |

不过这里就会引发无穷的问题，比如结构不相同的矩阵如何在同一个注意力机制中运行？最终输出的矩阵结构是什么？Decoder后续的结构会帮助我们解决这些问题。

带掩码的自注意力层 （Masked Self-Attention）

Decoder 的自注意力层在功能上与 Encoder 的自注意力层类似，它允许 Decoder 关注到之前所有生成的词。然而，为了防止在生成当前词时使用未来的信息（即避免信息泄露），使用了所谓的"掩码"技术（Masking）。这种技术通过将未来位置的值设置为负无穷大（在 softmax 操作前），使得这些位置的影响力为零。
编码器-解码器注意力层 （Encoder-Decoder Attention）

这一层是 Decoder 特有的注意力层，它就是位于图像上、Decoder结构中间的那个注意力机制层。它允许 Decoder 的每个位置关注 Encoder 的全部输出。具体来说，这一层的查询（Q）来自前一层 Decoder 的输出，而键（K）和值（V）则来自 Encoder 的输出。通过这种方式，Decoder 能够利用输入序列中的相关信息来帮助生成正确的输出序列。
前馈神经网络网络、层归一化和残差链接

与 Encoder 中的前馈网络、层归一化以及残差链接相同，每个 Decoder 层包含一个前馈网络，该网络对每个位置应用相同的全连接层。这个网络通常包含两个线性变换，并在中间加入了一个激活函数，如 ReLU 或 GELU。

在这些结构当中，我们较为陌生的三个结构是"Teacher Forcing"、"带掩码的自注意力层"以及"编码器-解码器注意力层"，我们先来了解一下数据滞后操作以及teacher forcing制度。

2.3.2.1 输入与teacher forcing

Decoder的输入是滞后1个单位的标签矩阵（shifted right outputs），我们要将真实标签输入给模型，并且让真实标签指导模型的学习与预测，这种让模型通过正确的标签来学习的流程在Transformer中被称之为是teacher forcing强制教学机制。接下来让我们展开仔细讲讲。

shift right操作

首先，在序列到序列任务中，我们会将标签矩阵进行滞后操作（shift）。

对序列来说滞后是一种常见的操作👇是指将原有的序列向未来、向正向顺序的方向挪动位置，留出空值的行为.

当表现为编码前的序列时，就是从[y1, y2, y3, y4]变成[NaN, y1, y2, y3, y4]，因此这个过程也被叫做"向右滞后"（shift right），其实代表的是在序列的最前方腾挪出位置，将已有的序列向后挤。在Transformer当中，我们一般会为解码器的输入标签添加起始标记"SOS"（start of sequence），并将这个起始标记作为标签序列的第一行，最终构成["sos", y1, y2, y3, y4]这样的序列。当进行embedding编码后，会呈现为👇

起始标记（Start of Sequence，SOS）和结束标记（End of Sequence，EOS）在序列到序列（Seq2Seq）任务中起着重要的作用，特别是在自然语言处理（NLP）和机器翻译等任务中。

起始标记（SOS）的意义

标识序列的开始 ：SOS标记用于指示解码器开始生成序列。这在训练和推理过程中都非常重要。

初始化解码器 ：在解码阶段，解码器需要一个初始输入来开始生成输出序列。SOS标记作为解码器的第一个输入，帮助其启动生成过程。

模型一致性：通过在每个输出序列的开头添加SOS标记，模型在训练时可以学到序列生成的起点，从而在推理时保持一致的生成过程。

结束标记（EOS）的意义

标识序列的结束 ：EOS标记用于指示生成的序列在何处结束。这对于模型在推理阶段停止生成非常重要。

控制生成长度 ：在没有固定长度的输出序列中，EOS标记告诉模型何时停止生成，而不需要生成固定数量的时间步。这使得模型可以处理变长序列。

训练终止条件：在训练过程中，模型学会在适当的时候生成EOS标记，从而正确地结束序列。

假设我们有一个输入序列和一个目标序列：

输入序列：y = ["这", "是", "最", "好", "的", "时", "代"]
目标序列：y = ["it", "was", "the", "best", "of", "times"]

在Seq2Seq任务的训练过程中，由于Decoder结构会需要输入标签，因此我们必须要准备三种不同的数据，并进行如下的处理：

编码器输入 ：y不需要添加起始标记和结束标记。
解码器输入的标签：在目标序列前添加起始标记（SOS）。
解码器用来计算损失函数的标签：在目标序列末尾添加结束标记（EOS）。

处理后的序列就是：

编码器输入 ：["这", "是", "最", "好", "的", "时", "代"]
解码器输入的标签 ：["SOS", "it", "was", "the", "best", "of", "times"]
解码器用来计算损失函数的标签 ：["it", "was", "the", "best", "of", "times", "EOS"]

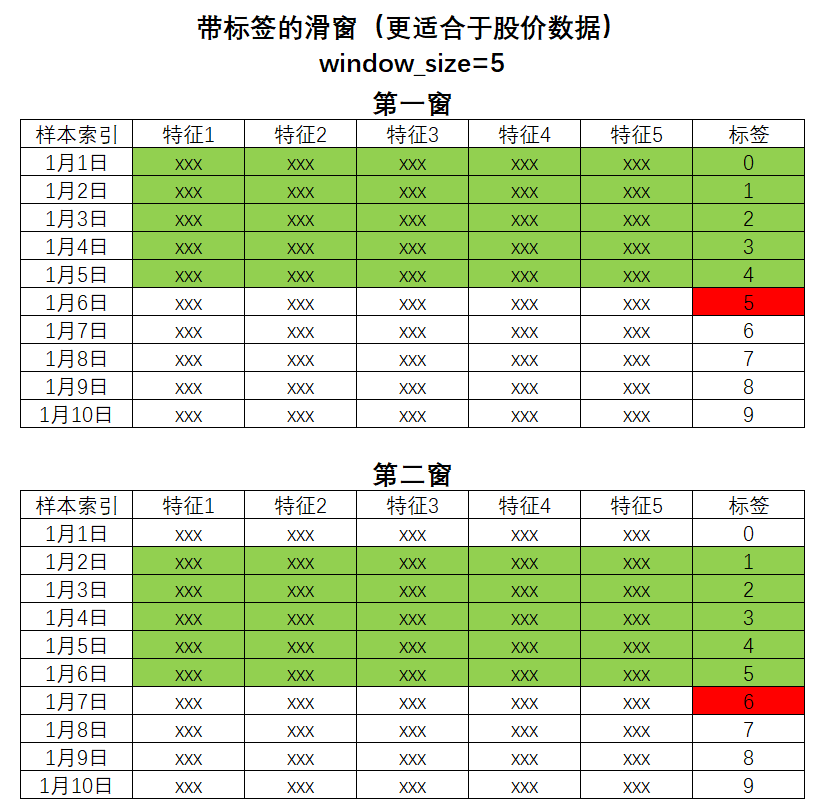

如果你非常熟悉序列模型的预测（比如时间序列的预测），那你应该早就见过很多使用真实标签+特征一起来指导模型学习的操作；例如，时间序列中存在"带标签的滑窗"技术。"带标签的滑窗"是一种特征矩阵构建方法，它会将可以使用的那部分标签作为其中一个特征，和其他特征concat在一起构建特征矩阵。使用带标签的滑窗后，特征信息与标签信息会一起被输入给模型，模型将会结合特征和可使用的标签两部分信息来共同决策。

在Transformer中，这种对标签的使用从时间序列数据扩大到了任意序列数据（对时间数据而言，可使用的标签就是当前预测时间点之前所有的时间点，对其他序列数据而言，例如文字数据，可使用的标签就是当前预测的文字位置之前的所有文字），并且将这种技巧从时间序列预测拓展到了序列到序列任务（seq2seq）。

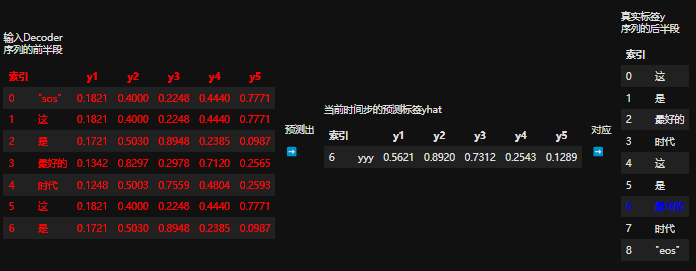

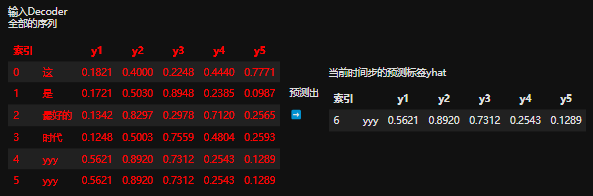

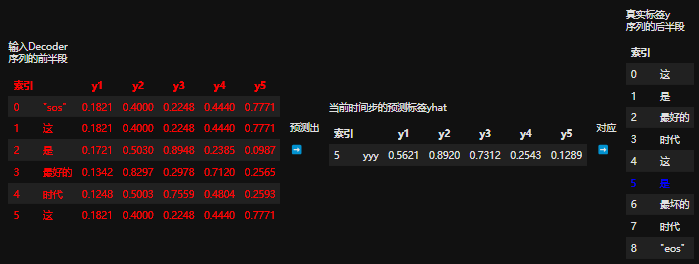

然而需要注意的是，时间序列任务是一种使用过去的信息来预测未来的任务，通常是利用一个序列的前半段数据来预测同一序列的后半段数据。这意味着时间序列预测更多地依赖于生成式模型，旨在根据已有数据生成未来的数据点。而Seq2Seq任务（序列到序列任务）并不总是遵循这种模式。例如，在机器翻译任务中，模型的目标是将一个语言的句子转换成另一种语言的句子，这并不是通过预测同一序列的未来部分来实现的。因此，时间序列预测更接近于生成式任务，而不是典型的序列到序列任务。

Encoder-decoder下的seq2seq任务：两个序列大概率不是一张表，是用一张表去预测另一张表

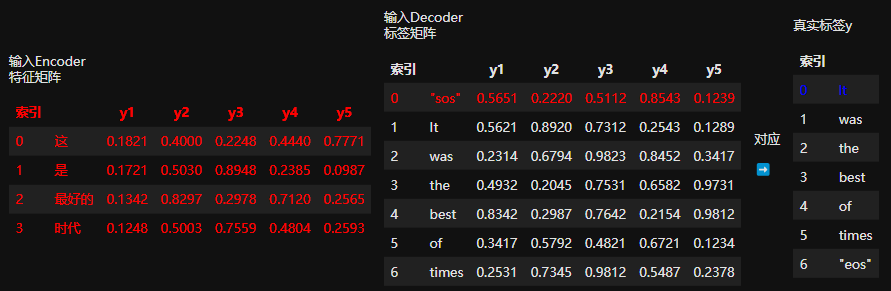

因此在teacher force所强调的使用标签是需要将特征矩阵和标签矩阵的信息融合后再进行训练。以上面两张表单为例，设------

原始序列y = ["这","是","最","好","的","时","代"]

真实标签y = ["it", "was", "the", "best", "of", "times"]

编码器输出的预测结果为yhat，添加过初始词/结束词、经过embedding的矩阵为ebd_X和ebd_y

那我们实际走的训练流程是：

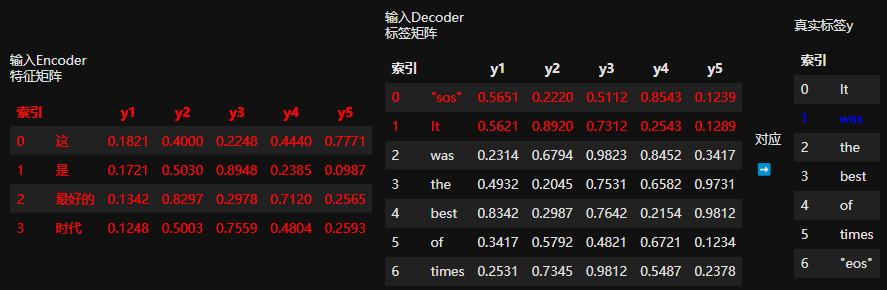

第一步，输入ebd_X & ebd_y[0] >> 输出yhat[0]，对应真实标签y[0]

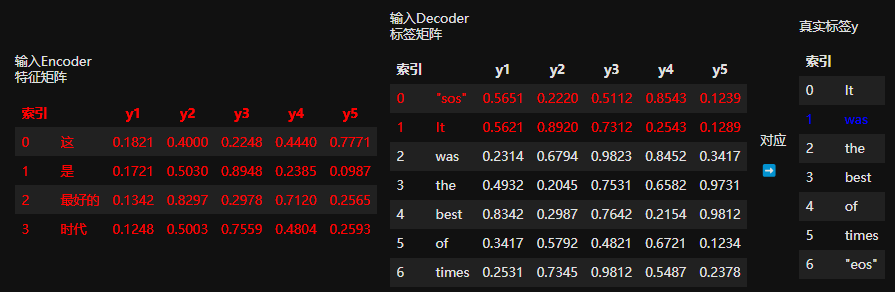

第二步，输入ebd_X & ebd_y[:1] >> 输出yhat[1]，对应真实标签y[1]

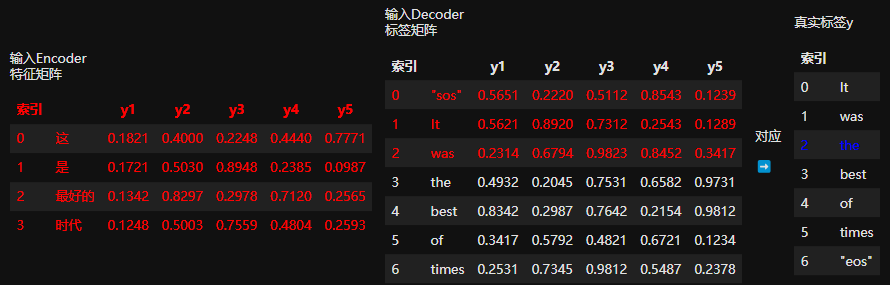

第三步，输入ebd_X & ebd_y[:2] >> 输出yhat[2]，对应真实标签y[2]

......以此类推下去。不难发现，在这个流程中我们实现了【利用序列A + 序列B的前半段预测序列B的后半段】，这样的方式既没有泄露真实的标签，又能够为预测下一个词提供最大程度的准确的信息，这就是teacher forcing的本质。在训练过程中，这个流程通过掩码自注意力机制+编码器-解码器注意力层合作的方式实现了并行，所以Seq2Seq任务在训练时实际上并不是按照时间步顺序来运行，反而呈现为一次性输入特征矩阵+标签矩阵后，一次性获得整个预测的序列。

然而在测试和推理过程中可就不一样。在测试和推理的过程中，我们并没有真实的标签矩阵，因此需要将上一个时间步预测的结果作为Decoder需要的输入 。具体来看，在测试流程中：

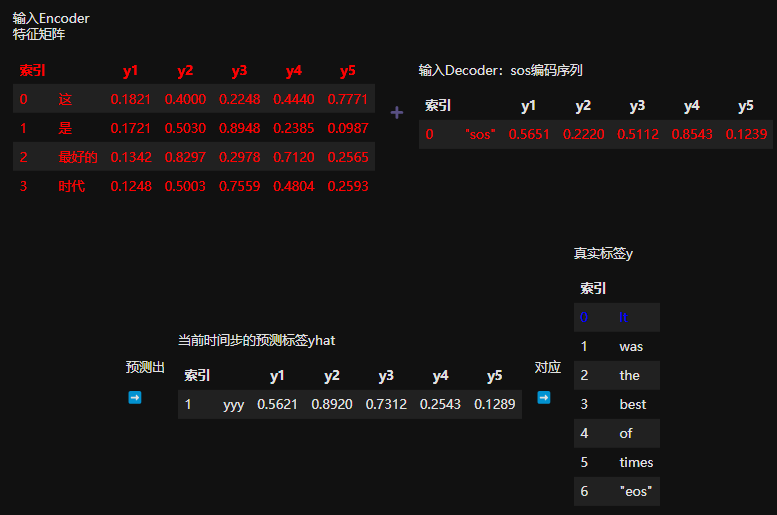

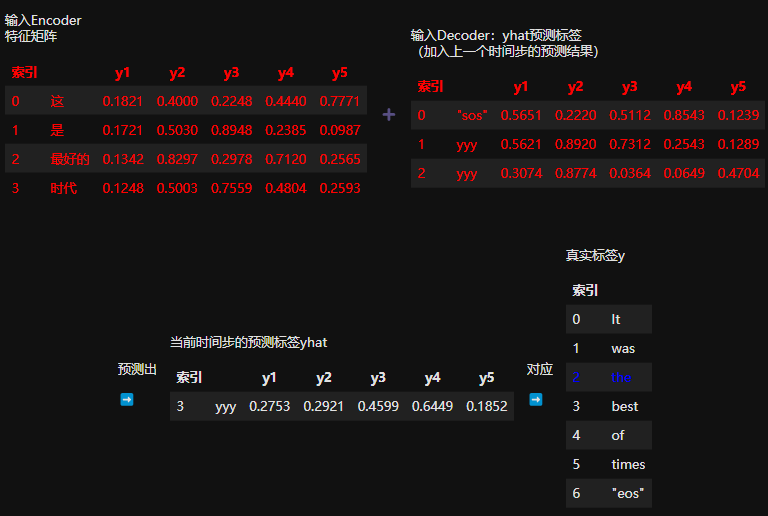

第一步，输入 ebd_X & sos >> 输出时间步1的预测标签，对应真实标签y[0]

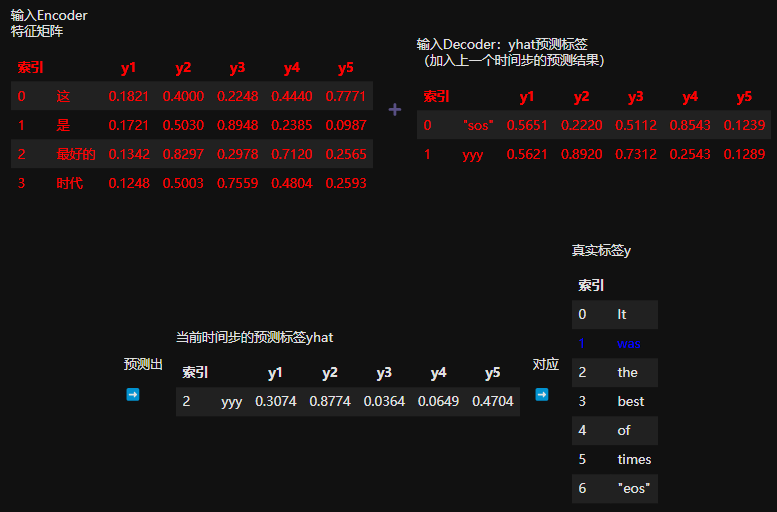

第二步，输入ebd_X & yhat[:1] >> 输出时间步2的标签，对应真实标签y[1]

第三步，输入ebd_X & yhat[:2] >> 输出索引为3的标签，对应真实标签y[1]

很显然，这是一个自回归的流程。在实际代码实现时，这个过程是线性的、必须按照一个字、一个字的方式来预测，但Transformer本身并不提供像RNN和LSTM那样逐步处理样本的结构，因此推理流程中，我们需要写循环代码来完成推理的过程。每一步生成一个新词，并将其作为输入添加到序列中，直到生成结束标记 "EOS" 或达到最大长度为止。这个流程会极大地限制生成类算法的预测速度，因此现在也有越来越多的技术来帮助我们改进这个环节，但是使用最多的依然是最经典的自回归策略。

现在你已经知道在seq2seq任务中Transformer处理训练数据的流程了------

原始序列y = ["这","是","最","好","的","时","代"]

真实标签y = ["it", "was", "the", "best", "of", "times"]

编码器输出的预测结果为yhat，添加过初始词/结束词、经过embedding的矩阵为ebd_y和ebd_y

那我们实际走的训练流程是：

第一步，输入ebd_X & ebd_y[0] >> 输出yhat[0]，对应真实标签y[0]

第二步，输入ebd_X & ebd_y[:1] >> 输出yhat[1]，对应真实标签y[1]

第三步，输入ebd_X & ebd_y[:2] >> 输出yhat[2]，对应真实标签y[2]

以此类推......

在讲解这个过程时我们曾经提到，在训练过程中，这个流程通过掩码自注意力机制+编码器-解码器注意力层合作的方式实现了并行，所以Seq2Seq任务在训练时实际上并不是按照时间步顺序来运行，反而呈现为一次性输入特征矩阵+标签矩阵后，一次性获得整个预测的序列。

实际流程中是并行，就意味着我们需要将完整的yhat输入给Transformer，在这里就会存在两个问题：

并行是如何实现的？
将完整的yhat输入给Transformer，是如何避免标签泄漏的？

整个Decoder结构中、掩码注意力机制、编码器解码器注意力层共同解决了这两个问题。接下来让我们一起来看看带掩码的注意力机制。

2.3.2.2 掩码注意力机制

在Transformer的Decoder中，掩码自注意力（Masked Self-Attention）确保在生成当前时间步的输出时，模型不能查看未来的输入。这是通过在注意力机制计算过程中应用一个掩码实现的，该掩码有效地将未来位置的注意力得分设置为非常低的值（通常是负无穷），这样模型就无法在预测当前词时利用未来的信息。这种方法确保了生成的输出是自回归的，即每个输出仅依赖于之前的输出，而不是未来的输入。

掩码自注意力机制是通过修改基本的注意力机制公式来实现的，基本的注意力公式如下：

A t t e n t i o n ( Q , K , V ) = s o f t m a x ( Q K T d k ) V Attention(Q,K,V) = softmax(\frac{QK^{T}}{\sqrt{d_k}})V Attention(Q,K,V)=softmax(dk QKT)V

在这个公式的基础上引入掩码功能，则涉及到下面三个改变：

在计算 Q K T QK^T QKT 的点积后，但在应用softmax函数之前，掩码自注意力机制通过使用一个掩码矩阵来修改这个点积结果。这个掩码矩阵有特定的结构：对于不应该被当前位置注意的所有位置（即未来的位置），掩码会赋予一个非常大的负值（如负无穷）。
应用softmax函数：当softmax函数应用于经过掩码处理的点积矩阵时，那些被掩码覆盖的位置（即未来的位置）的权重实际上会接近于零。这是因为 e 的非常大的负数次幂几乎为零。
结果的动态调整：这样处理后，每个位置的输出在计算时只会考虑到它前面的位置或当前位置的信息，确保了生成的每一步都不会"看到"未来的数据。

我们可以来看具体的矩阵------

没有掩码时的 Q K T QK^T QKT点积 （此时的Q、K都是从输出矩阵中生成的）

Q K T = [ q 1 ⋅ k 1 T q 1 ⋅ k 2 T ⋯ q 1 ⋅ k n T q 2 ⋅ k 1 T q 2 ⋅ k 2 T ⋯ q 2 ⋅ k n T ⋮ ⋮ ⋱ ⋮ q n ⋅ k 1 T q n ⋅ k 2 T ⋯ q n ⋅ k n T ] QK^T = \begin{bmatrix} q_1 \cdot k_1^T & q_1 \cdot k_2^T & \cdots & q_1 \cdot k_n^T \\ q_2 \cdot k_1^T & q_2 \cdot k_2^T & \cdots & q_2 \cdot k_n^T \\ \vdots & \vdots & \ddots & \vdots \\ q_n \cdot k_1^T & q_n \cdot k_2^T & \cdots & q_n \cdot k_n^T \end{bmatrix} QKT= q1⋅k1Tq2⋅k1T⋮qn⋅k1Tq1⋅k2Tq2⋅k2T⋮qn⋅k2T⋯⋯⋱⋯q1⋅knTq2⋅knT⋮qn⋅knT
没有掩码时softmax函数结果

s o f t m a x ( Q K T ) = [ e q 1 ⋅ k 1 T ∑ j = 1 n e q 1 ⋅ k j T e q 1 ⋅ k 2 T ∑ j = 1 n e q 1 ⋅ k j T ⋯ e q 1 ⋅ k n T ∑ j = 1 n e q 1 ⋅ k j T e q 2 ⋅ k 1 T ∑ j = 1 n e q 2 ⋅ k j T e q 2 ⋅ k 2 T ∑ j = 1 n e q 2 ⋅ k j T ⋯ e q 2 ⋅ k n T ∑ j = 1 n e q 2 ⋅ k j T ⋮ ⋮ ⋱ ⋮ e q n ⋅ k 1 T ∑ j = 1 n e q n ⋅ k j T e q n ⋅ k 2 T ∑ j = 1 n e q n ⋅ k j T ⋯ e q n ⋅ k n T ∑ j = 1 n e q n ⋅ k j T ] softmax(QK^T) = \begin{bmatrix} \frac{e^{q_1 \cdot k_1^T}}{\sum_{j=1}^n e^{q_1 \cdot k_j^T}} & \frac{e^{q_1 \cdot k_2^T}}{\sum_{j=1}^n e^{q_1 \cdot k_j^T}} & \cdots & \frac{e^{q_1 \cdot k_n^T}}{\sum_{j=1}^n e^{q_1 \cdot k_j^T}} \\ \frac{e^{q_2 \cdot k_1^T}}{\sum_{j=1}^n e^{q_2 \cdot k_j^T}} & \frac{e^{q_2 \cdot k_2^T}}{\sum_{j=1}^n e^{q_2 \cdot k_j^T}} & \cdots & \frac{e^{q_2 \cdot k_n^T}}{\sum_{j=1}^n e^{q_2 \cdot k_j^T}} \\ \vdots & \vdots & \ddots & \vdots \\ \frac{e^{q_n \cdot k_1^T}}{\sum_{j=1}^n e^{q_n \cdot k_j^T}} & \frac{e^{q_n \cdot k_2^T}}{\sum_{j=1}^n e^{q_n \cdot k_j^T}} & \cdots & \frac{e^{q_n \cdot k_n^T}}{\sum_{j=1}^n e^{q_n \cdot k_j^T}} \end{bmatrix} softmax(QKT)= ∑j=1neq1⋅kjTeq1⋅k1T∑j=1neq2⋅kjTeq2⋅k1T⋮∑j=1neqn⋅kjTeqn⋅k1T∑j=1neq1⋅kjTeq1⋅k2T∑j=1neq2⋅kjTeq2⋅k2T⋮∑j=1neqn⋅kjTeqn⋅k2T⋯⋯⋱⋯∑j=1neq1⋅kjTeq1⋅knT∑j=1neq2⋅kjTeq2⋅knT⋮∑j=1neqn⋅kjTeqn⋅knT
有掩码时，我们使用的掩码矩阵

M = [ 0 − ∞ − ∞ ⋯ − ∞ 0 0 − ∞ ⋯ − ∞ 0 0 0 ⋯ − ∞ ⋮ ⋮ ⋮ ⋱ ⋮ 0 0 0 ⋯ 0 ] M = \begin{bmatrix} 0 & -\infty & -\infty & \cdots & -\infty \\ 0 & 0 & -\infty & \cdots & -\infty \\ 0 & 0 & 0 & \cdots & -\infty \\ \vdots & \vdots & \vdots & \ddots & \vdots \\ 0 & 0 & 0 & \cdots & 0 \end{bmatrix} M= 000⋮0−∞00⋮0−∞−∞0⋮0⋯⋯⋯⋱⋯−∞−∞−∞⋮0

正如你所观察到的，这是一个上半部分全部是无穷大、下半部分全部是0的矩阵。在进行掩码时，我们用掩码矩阵与原始 Q K T QK^T QKT点积进行加和，然后再将加和结果放入softmax函数。

有掩码时，掩码矩阵对原始 Q K T QK^T QKT矩阵的影响

Q K T + M = [ q 1 ⋅ k 1 T + 0 q 1 ⋅ k 2 T − ∞ ⋯ q 1 ⋅ k n T − ∞ q 2 ⋅ k 1 T + 0 q 2 ⋅ k 2 T + 0 ⋯ q 2 ⋅ k n T − ∞ ⋮ ⋮ ⋱ ⋮ q n ⋅ k 1 T + 0 q n ⋅ k 2 T + 0 ⋯ q n ⋅ k n T + 0 ] QK^T + M = \begin{bmatrix} q_1 \cdot k_1^T + 0 & q_1 \cdot k_2^T - \infty & \cdots & q_1 \cdot k_n^T - \infty \\ q_2 \cdot k_1^T + 0 & q_2 \cdot k_2^T + 0 & \cdots & q_2 \cdot k_n^T - \infty \\ \vdots & \vdots & \ddots & \vdots \\ q_n \cdot k_1^T + 0 & q_n \cdot k_2^T + 0 & \cdots & q_n \cdot k_n^T + 0 \end{bmatrix} QKT+M= q1⋅k1T+0q2⋅k1T+0⋮qn⋅k1T+0q1⋅k2T−∞q2⋅k2T+0⋮qn⋅k2T+0⋯⋯⋱⋯q1⋅knT−∞q2⋅knT−∞⋮qn⋅knT+0

= [ q 1 ⋅ k 1 T − ∞ − ∞ ⋯ − ∞ q 2 ⋅ k 1 T q 2 ⋅ k 2 T − ∞ ⋯ − ∞ ⋮ ⋮ ⋱ ⋮ − ∞ q n ⋅ k 1 T q n ⋅ k 2 T ⋯ q n ⋅ k n − 1 T q n ⋅ k n T ] = \begin{bmatrix} q_1 \cdot k_1^T & -\infty & -\infty & \cdots & -\infty \\ q_2 \cdot k_1^T & q_2 \cdot k_2^T & -\infty & \cdots & -\infty \\ \vdots & \vdots & \ddots & \vdots & -\infty \\ q_n \cdot k_1^T & q_n \cdot k_2^T & \cdots & q_n \cdot k_{n-1}^T & q_n \cdot k_n^T \end{bmatrix} = q1⋅k1Tq2⋅k1T⋮qn⋅k1T−∞q2⋅k2T⋮qn⋅k2T−∞−∞⋱⋯⋯⋯⋮qn⋅kn−1T−∞−∞−∞qn⋅knT

经过掩码处理过的 Q K T QK^T QKT矩阵的右上角全部呈现为负无穷，左下角呈现为具体的值，在这种情况下应用softmax函数后，会得到：

有掩码时，softmax函数应用后的影响

softmax ( Q K T + M ) = [ e q 1 ⋅ k 1 T e q 1 ⋅ k 1 T 0 0 0 e q 2 ⋅ k 1 T e q 2 ⋅ k 1 T + e q 2 ⋅ k 2 T e q 2 ⋅ k 2 T e q 2 ⋅ k 1 T + e q 2 ⋅ k 2 T 0 0 e q 3 ⋅ k 1 T e q 3 ⋅ k 1 T + e q 3 ⋅ k 2 T + e q 3 ⋅ k 3 T e q 3 ⋅ k 2 T e q 3 ⋅ k 1 T + e q 3 ⋅ k 2 T + e q 3 ⋅ k 3 T e q 3 ⋅ k 3 T e q 3 ⋅ k 1 T + e q 3 ⋅ k 2 T + e q 3 ⋅ k 3 T 0 e q 4 ⋅ k 1 T ∑ j = 1 4 e q 4 ⋅ k j T e q 4 ⋅ k 2 T ∑ j = 1 4 e q 4 ⋅ k j T e q 4 ⋅ k 3 T ∑ j = 1 4 e q 4 ⋅ k j T e q 4 ⋅ k 4 T ∑ j = 1 4 e q 4 ⋅ k j T ] \text{softmax}(QK^T + M) = \begin{bmatrix} \frac{e^{q_1 \cdot k_1^T}}{e^{q_1 \cdot k_1^T}} & 0 & 0 & 0 \\ \frac{e^{q_2 \cdot k_1^T}}{e^{q_2 \cdot k_1^T} + e^{q_2 \cdot k_2^T}} & \frac{e^{q_2 \cdot k_2^T}}{e^{q_2 \cdot k_1^T} + e^{q_2 \cdot k_2^T}} & 0 & 0 \\ \frac{e^{q_3 \cdot k_1^T}}{e^{q_3 \cdot k_1^T} + e^{q_3 \cdot k_2^T} + e^{q_3 \cdot k_3^T}} & \frac{e^{q_3 \cdot k_2^T}}{e^{q_3 \cdot k_1^T} + e^{q_3 \cdot k_2^T} + e^{q_3 \cdot k_3^T}} & \frac{e^{q_3 \cdot k_3^T}}{e^{q_3 \cdot k_1^T} + e^{q_3 \cdot k_2^T} + e^{q_3 \cdot k_3^T}} & 0 \\ \frac{e^{q_4 \cdot k_1^T}}{\sum_{j=1}^{4} e^{q_4 \cdot k_j^T}} & \frac{e^{q_4 \cdot k_2^T}}{\sum_{j=1}^{4} e^{q_4 \cdot k_j^T}} & \frac{e^{q_4 \cdot k_3^T}}{\sum_{j=1}^{4} e^{q_4 \cdot k_j^T}} & \frac{e^{q_4 \cdot k_4^T}}{\sum_{j=1}^{4} e^{q_4 \cdot k_j^T}} \end{bmatrix} softmax(QKT+M)= eq1⋅k1Teq1⋅k1Teq2⋅k1T+eq2⋅k2Teq2⋅k1Teq3⋅k1T+eq3⋅k2T+eq3⋅k3Teq3⋅k1T∑j=14eq4⋅kjTeq4⋅k1T0eq2⋅k1T+eq2⋅k2Teq2⋅k2Teq3⋅k1T+eq3⋅k2T+eq3⋅k3Teq3⋅k2T∑j=14eq4⋅kjTeq4⋅k2T00eq3⋅k1T+eq3⋅k2T+eq3⋅k3Teq3⋅k3T∑j=14eq4⋅kjTeq4⋅k3T000∑j=14eq4⋅kjTeq4⋅k4T

从softmax函数的具体公式来看，当输入值 z z z高度接近负无穷时，以e为底的对数函数的取值会无穷地趋近于0，因此才会得到一个上半个三角全为0的矩阵。通过这种方式，可以让原始矩阵中的一部分信息被"掩盖"（变为0），这个操作就是掩码的本质。

σ ( z ) i = e z i ∑ j = 1 K e z j \sigma(z)i = \frac{e^{z_i}}{\sum{j=1}^{K} e^{z_j}} σ(z)i=∑j=1Kezjezi

在Transformer模型中，特别是在解码器的掩码自注意力机制中，矩阵 Q K T + M QK^T + M QKT+M是一切的关键。这里，掩码矩阵M的作用是确保在生成序列的每个步骤中，模型只能访问到当前和之前的信息，不能"看到"未来的信息。

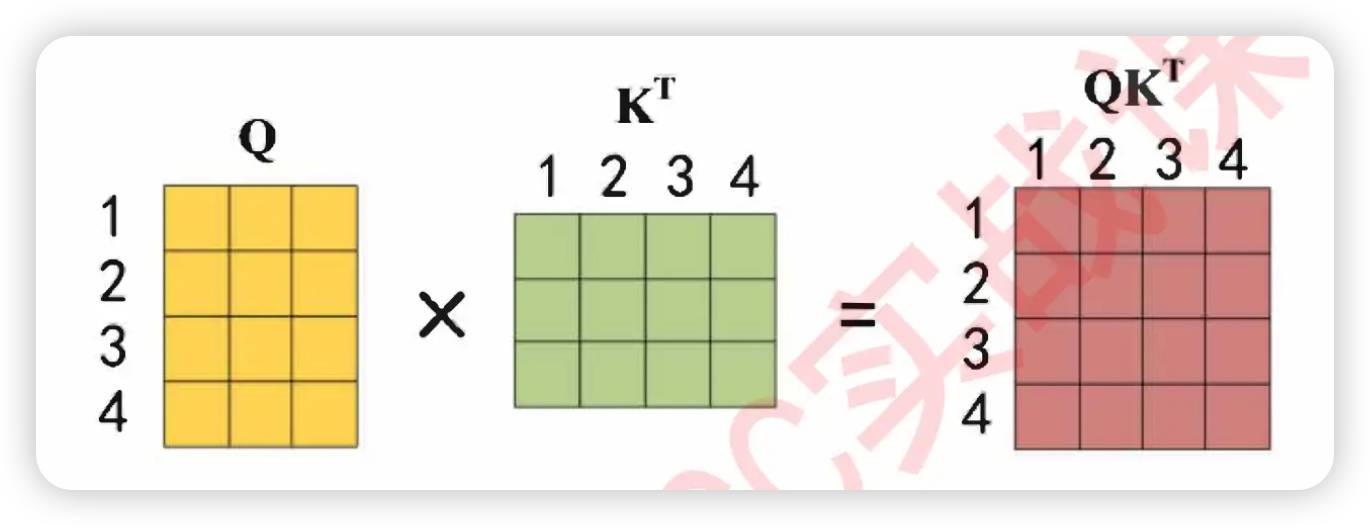

为什么QK.T矩阵的右上角代表模型在观察未来的信息呢？回到最初的QK相乘的图像上，假设现在Q是4行3列、K.T是3行4列，不难发现QK.T矩阵的16个因子分别是这样构成的 ↓

使用更简化的写法，你会发现脚标是这样构成的：

Q K T = [ 1 ⋅ 1 1 ⋅ 2 1 ⋅ 3 1 ⋅ 4 2 ⋅ 1 2 ⋅ 2 2 ⋅ 3 2 ⋅ 4 3 ⋅ 1 3 ⋅ 2 3 ⋅ 3 3 ⋅ 4 4 ⋅ 1 4 ⋅ 2 4 ⋅ 3 4 ⋅ 4 ] QK^T = \begin{bmatrix} \boldsymbol{\color{green}{1}}\cdot\boldsymbol{\color{green}{1}} & \boldsymbol{\color{green}{1}} \cdot\boldsymbol{\color{red}{2}} & \boldsymbol{\color{green}{1}} \cdot\boldsymbol{\color{red}{3}} & \boldsymbol{\color{green}{1}} \cdot\boldsymbol{\color{red}{4}} \\ \boldsymbol{\color{green}{2}} \cdot \boldsymbol{\color{green}{1}} & \boldsymbol{\color{green}{2}} \cdot \boldsymbol{\color{green}{2}} & \boldsymbol{\color{green}{2}} \cdot \boldsymbol{\color{red}{3}} & \boldsymbol{\color{green}{2}} \cdot \boldsymbol{\color{red}{4}} \\ \boldsymbol{\color{green}{3}} \cdot \boldsymbol{\color{green}{1}} & \boldsymbol{\color{green}{3}} \cdot \boldsymbol{\color{green}{2}} & \boldsymbol{\color{green}{3}} \cdot \boldsymbol{\color{green}{3}} & \boldsymbol{\color{green}{3}} \cdot \boldsymbol{\color{red}{4}} \\ \boldsymbol{\color{green}{4}} \cdot \boldsymbol{\color{green}{1}} & \boldsymbol{\color{green}{4}} \cdot \boldsymbol{\color{green}{2}} & \boldsymbol{\color{green}{4}} \cdot \boldsymbol{\color{green}{3}} & \boldsymbol{\color{green}{4}} \cdot \boldsymbol{\color{green}{4}} \end{bmatrix} QKT= 1⋅12⋅13⋅14⋅11⋅22⋅23⋅24⋅21⋅32⋅33⋅34⋅31⋅42⋅43⋅44⋅4

你发现什么了？QK都是由单词经过embedding后编码的矩阵，因此Q从上至下的顺序就是"从过去到未来、按句子阅读顺序"排列的顺序，而K作为转置矩阵，K从左到右的顺序就是"从过去到未来、按句子阅读顺序"排列的顺序。当我们使用信息Q去询问信息K时，就有------

Q的脚标 = K的脚标，则Q在询问和自己在同一位置/同一时间点的信息
Q的脚标 > K的脚标，则Q在询问在句子前方的/过去的时间点的信息
Q的脚标 < K的脚标，则Q在询问在句子后方的/未来时间点的信息

很显然，Q的脚标 < K的脚标的情况都集中在 Q K T QK^T QKT矩阵的右上角。因此，我们为右上角加上负无穷，并在softmax函数后将该部分信息化为0，就可以避免"未来的信息"泄漏给Transformer算法。

到这里，你就明白−∞的引入、掩码矩阵的引入所具有的意义了：

阻止信息泄露 ：在解码过程中，为了保持输出的自回归性质（即每个输出仅依赖于先前的输出），模型不能提前访问未来位置的信息。在 Q K T QK^T QKT矩阵中添加负无穷正是为了这一点，将负无穷加到某些位置上，是为了在计算注意力权重时，这些位置的影响被完全忽略。
影响softmax函数 ：在自注意力机制中，注意力权重是通过对 Q K T QK^T QKT应用softmax函数计算得出的。当softmax函数作用于包含负无穷的值时，这些位置的指数值会趋于零，导致它们在计算最终的注意力权重时的贡献也趋于零。因此，这些未来的位置不会对当前或之前的输出产生影响。
保持生成顺序性：通过这种方式，Transformer能够按顺序逐个生成输出序列中的元素，每个元素的生成只依赖于之前的元素，从而有效地模拟序列生成任务中的时间顺序性和因果关系。

简而言之，将矩阵 Q K T + M QK^T + M QKT+M中的上半部分变成负无穷实际上是一种控制措施，用于保证解码器在处理如机器翻译或文本生成等任务时，不会由于未来信息的干扰而产生错误或不自然的输出。这是确保模型生成行为的正确性和效率的关键技术手段。

掩码后的注意力机制的输出结果

Decoder中，多头注意力机制输出的softmax结果（这部分信息来自于真实标签y）

当这个矩阵乘以v后，依然不会改变携带的信息，因此我们可以使用这个脚标来标注整个多头注意力机制输出的结果，使用数字简化则有------

Decoder softmax = [ 1 ⋅ 1 1 ⋅ 2 1 ⋅ 3 1 ⋅ 4 2 ⋅ 1 2 ⋅ 2 2 ⋅ 3 2 ⋅ 4 3 ⋅ 1 3 ⋅ 2 3 ⋅ 3 3 ⋅ 4 4 ⋅ 1 4 ⋅ 2 4 ⋅ 3 4 ⋅ 4 ] \text{Decoder softmax} = \begin{bmatrix} \boldsymbol{\color{green}{1}}\cdot\boldsymbol{\color{green}{1}} & \boldsymbol{\color{green}{1}} \cdot\boldsymbol{\color{red}{2}} & \boldsymbol{\color{green}{1}} \cdot\boldsymbol{\color{red}{3}} & \boldsymbol{\color{green}{1}} \cdot\boldsymbol{\color{red}{4}} \\ \boldsymbol{\color{green}{2}} \cdot \boldsymbol{\color{green}{1}} & \boldsymbol{\color{green}{2}} \cdot \boldsymbol{\color{green}{2}} & \boldsymbol{\color{green}{2}} \cdot \boldsymbol{\color{red}{3}} & \boldsymbol{\color{green}{2}} \cdot \boldsymbol{\color{red}{4}} \\ \boldsymbol{\color{green}{3}} \cdot \boldsymbol{\color{green}{1}} & \boldsymbol{\color{green}{3}} \cdot \boldsymbol{\color{green}{2}} & \boldsymbol{\color{green}{3}} \cdot \boldsymbol{\color{green}{3}} & \boldsymbol{\color{green}{3}} \cdot \boldsymbol{\color{red}{4}} \\ \boldsymbol{\color{green}{4}} \cdot \boldsymbol{\color{green}{1}} & \boldsymbol{\color{green}{4}} \cdot \boldsymbol{\color{green}{2}} & \boldsymbol{\color{green}{4}} \cdot \boldsymbol{\color{green}{3}} & \boldsymbol{\color{green}{4}} \cdot \boldsymbol{\color{green}{4}} \end{bmatrix} Decoder softmax= 1⋅12⋅13⋅14⋅11⋅22⋅23⋅24⋅21⋅32⋅33⋅34⋅31⋅42⋅43⋅44⋅4

经过掩码之后，实际上是------

Decoder masked softmax = [ 1 ⋅ 1 0 0 0 2 ⋅ 1 2 ⋅ 2 0 0 3 ⋅ 1 3 ⋅ 2 3 ⋅ 3 0 4 ⋅ 1 4 ⋅ 2 4 ⋅ 3 4 ⋅ 4 ] \text{Decoder masked softmax} = \begin{bmatrix} \boldsymbol{\color{green}{1}}\cdot\boldsymbol{\color{green}{1}} & 0 & 0 & 0\\ \boldsymbol{\color{green}{2}} \cdot \boldsymbol{\color{green}{1}} & \boldsymbol{\color{green}{2}} \cdot \boldsymbol{\color{green}{2}} & 0 & 0\\ \boldsymbol{\color{green}{3}} \cdot \boldsymbol{\color{green}{1}} & \boldsymbol{\color{green}{3}} \cdot \boldsymbol{\color{green}{2}} & \boldsymbol{\color{green}{3}} \cdot \boldsymbol{\color{green}{3}} & 0\\ \boldsymbol{\color{green}{4}} \cdot \boldsymbol{\color{green}{1}} & \boldsymbol{\color{green}{4}} \cdot \boldsymbol{\color{green}{2}} & \boldsymbol{\color{green}{4}} \cdot \boldsymbol{\color{green}{3}} & \boldsymbol{\color{green}{4}} \cdot \boldsymbol{\color{green}{4}} \end{bmatrix} Decoder masked softmax= 1⋅12⋅13⋅14⋅102⋅23⋅24⋅2003⋅34⋅30004⋅4

转换成注意力得分，则有------

Decoder-Masked-Attention = [ a 11 0 0 0 a 21 a 22 0 0 a 31 a 32 a 33 0 a 41 a 42 a 43 a 44 ] \text{Decoder-Masked-Attention} = \begin{bmatrix} a_{11} & 0 & 0 & 0 \\ a_{21} & a_{22} & 0 & 0 \\ a_{31} & a_{32} & a_{33} & 0 \\ a_{41} & a_{42} & a_{43} & a_{44} \end{bmatrix} Decoder-Masked-Attention= a11a21a31a410a22a32a4200a33a43000a44

假设 V V V 矩阵如下，由于矩阵V是从原始标签y生成的embedding矩阵，因此矩阵V的序列方向是从上到下。
V = [ v 1 v 1 ... v 1 v 2 v 2 ... v 2 v 3 v 3 ... v 3 v 4 v 4 ... v 4 ] V = \begin{bmatrix} v_{1} & v_{1} & \ldots & v_{1} \\ v_{2} & v_{2} & \ldots & v_{2} \\ v_{3} & v_{3} & \ldots & v_{3} \\ v_{4} & v_{4} & \ldots & v_{4} \end{bmatrix} V= v1v2v3v4v1v2v3v4............v1v2v3v4

特别注意！在这里为了避免脚标产生混淆，没有写特征维度脚标。此时我们所有的脚标都只代表了时间点，特征维度脚标被省略了！事实上真正的V矩阵应该是------

V = [ v 1 1 v 1 2 ... v 1 d v 2 1 v 2 2 ... v 2 d v 3 1 v 3 2 ... v 3 d v 4 1 v 4 2 ... v 4 d ] V = \begin{bmatrix} v_{1}^1 & v_{1}^2 & \ldots & v_{1}^d \\ v_{2}^1 & v_{2}^2 & \ldots & v_{2}^d \\ v_{3}^1 & v_{3}^2 & \ldots & v_{3}^d \\ v_{4}^1 & v_{4}^2 & \ldots & v_{4}^d \end{bmatrix} V= v11v21v31v41v12v22v32v42............v1dv2dv3dv4d

在我们此时的讨论流程中，特征维度脚标只有标识作用，与整体过程理解无关，因此在这里出于教学目的将其省略。但事实上它应该是存在的。

将 Decoder-Masked-Attention \text{Decoder-Masked-Attention} Decoder-Masked-Attention 矩阵与 V V V 矩阵相乘，得到结果矩阵 C C C，就是带掩码的多头注意力机制的结果------

C = Decoder-Masked-Attention × V C = \text{Decoder-Masked-Attention} \times V C=Decoder-Masked-Attention×V

C = [ a 11 0 0 0 a 21 a 22 0 0 a 31 a 32 a 33 0 a 41 a 42 a 43 a 44 ] [ v 1 v 1 ... v 1 v 2 v 2 ... v 2 v 3 v 3 ... v 3 v 4 v 4 ... v 4 ] C = \begin{bmatrix} a_{11} & 0 & 0 & 0 \\ a_{21} & a_{22} & 0 & 0 \\ a_{31} & a_{32} & a_{33} & 0 \\ a_{41} & a_{42} & a_{43} & a_{44} \end{bmatrix} \begin{bmatrix} v_{1} & v_{1} & \ldots & v_{1} \\ v_{2} & v_{2} & \ldots & v_{2} \\ v_{3} & v_{3} & \ldots & v_{3} \\ v_{4} & v_{4} & \ldots & v_{4} \end{bmatrix} C= a11a21a31a410a22a32a4200a33a43000a44 v1v2v3v4v1v2v3v4............v1v2v3v4

结果矩阵 C C C 的元素 c i j c_{ij} cij 的计算如下：

c i = ∑ k a i k ⋅ v k c_{i} = \sum_{k} a_{ik} \cdot v_{k} ci=k∑aik⋅vk

具体计算为：

C = [ a 11 v 1 a 11 v 1 ... a 11 v 1 a 21 v 1 + a 22 v 2 a 21 v 1 + a 22 v 2 ... a 21 v 1 + a 22 v 2 a 31 v 1 + a 32 v 2 + a 33 v 3 a 31 v 1 + a 32 v 2 + a 33 v 3 ... a 31 v 1 + a 32 v 2 + a 33 v 3 a 41 v 1 + a 42 v 2 + a 43 v 3 + a 44 v 4 a 41 v 1 + a 42 v 2 + a 43 v 3 + a 44 v 4 ... a 41 v 1 + a 42 v 2 + a 43 v 2 + a 44 v 4 ] C = \begin{bmatrix} a_{11}v_{1} & a_{11}v_{1} & \ldots & a_{11}v_{1} \\ a_{21}v_{1} + a_{22}v_{2} & a_{21}v_{1} + a_{22}v_{2} & \ldots & a_{21}v_{1} + a_{22}v_{2} \\ a_{31}v_{1} + a_{32}v_{2} + a_{33}v_{3} & a_{31}v_{1} + a_{32}v_{2} + a_{33}v_{3} & \ldots & a_{31}v_{1} + a_{32}v_{2} + a_{33}v_{3} \\ a_{41}v_{1} + a_{42}v_{2} + a_{43}v_{3} + a_{44}v_{4} & a_{41}v_{1} + a_{42}v_{2} + a_{43}v_{3} + a_{44}v_{4} & \ldots & a_{41}v_{1} + a_{42}v_{2} + a_{43}v_{2} + a_{44}v_{4} \end{bmatrix} C= a11v1a21v1+a22v2a31v1+a32v2+a33v3a41v1+a42v2+a43v3+a44v4a11v1a21v1+a22v2a31v1+a32v2+a33v3a41v1+a42v2+a43v3+a44v4............a11v1a21v1+a22v2a31v1+a32v2+a33v3a41v1+a42v2+a43v2+a44v4

观察这个矩阵，你发现了什么？在这个矩阵中，v上携带的信息的时间点不会超出分数a中携带的信息的时间点，权重和句子信息在交互时都只能与"过去"的信息交互，而不能与"未来"的信息交互。通过这种方式，你可以看到最终带掩码的注意力机制是如何实现未来信息的不泄露的。

2.3.2.3 普通掩码 vs 前瞻掩码

在NLP的世界中，掩码最被人熟知的作用就是掩盖未来的信息、避免序列中未来的信息被泄露到算法中，然而掩码（Masking）是一种多功能的机制，其本质是为了"掩盖信息"，但并不局限于掩盖未来的信息。在注意力机制中、掩盖未来信息、不允许Q向未来的K发问的掩码被叫做"前瞻掩码"（look-ahead Masking），这里的"前瞻"正是代表了"未来"（对时间序列来说是未来的时间点、对文字序列来说是右侧的信息）。然而，掩码在Transformer中还有另一个巨大的作用，就是掩盖噪音信息，避免噪音影响注意力机制的计算。掩盖噪音的掩码是最普通的掩码之一，在NLP中它主要负责掩盖填充句子时产生的padding。
