ARM之I2C与ADC

一、I2C 通信深度解析与优化实践

I2C 是由飞利浦半导体（现 NXP）开发的两线制串行通信协议，仅需 SDA（Serial Data，数据线）和 SCL（Serial Clock，时钟线）两根线即可实现多主从设备间的双向通信，配合上拉电阻（通常 4.7KΩ~10KΩ）即可完成硬件搭建，在传感器、EEPROM、LCD 显示屏等外设中应用极为广泛。

（一）I2C 协议核心特性与硬件基础

1. 核心特性

• 多主从架构：总线可同时连接多个主设备和从设备，通过设备地址区分不同从设备（7 位地址最常用，支持 128 个不同从设备）；
• 双向通信：SDA 线既可以传输主设备到从设备的指令 / 数据，也可以传输从设备到主设备的响应 / 数据；
• 同步时钟：主设备生成 SCL 时钟信号，从设备根据 SCL 的高低电平变化同步传输数据，确保通信时序一致性；
• 应答机制：每传输 1 字节数据后，接收方需返回 ACK（应答）或 NACK（非应答）信号，主设备通过检测应答信号判断数据传输是否成功，提升通信可靠性。

2. 硬件连接注意事项

• 上拉电阻选择：SDA 和 SCL 线需分别串联一个上拉电阻到 VCC（通常 3.3V 或 5V，需与设备电平匹配），电阻值需根据总线长度和通信速率调整 ------ 短距离（<1m）、低速（100Kbps）场景可选 10KΩ，中长距离（1~10m）、高速（400Kbps）场景建议选 4.7KΩ；
• 电平匹配：若主设备与从设备供电电压不同（如 3.3V 主设备与 5V 从设备），需通过电平转换芯片（如 TXB0108）实现 SDA/SCL 线的电平匹配，避免器件损坏；
• 总线负载：I2C 总线的最大负载电容为 400pF，若总线上连接的设备过多，需通过 I2C 中继器扩展负载能力。

（二）I2C 读时序深度拆解（含关键时序参数）

I2C 的读时序是数据采集的核心流程，需严格遵循协议规范的时序参数，否则会导致通信失败。以下是完整读时序步骤 及关键时序参数说明（基于标准模式 100Kbps）：

1. 读时序完整步骤

1. 起始条件（S）：

   • 时序要求：SDA 线在 SCL 线为高电平时，从高电平拉低到低电平，随后 SCL 线拉低，完成起始信号；
   • 关键参数：SDA 线拉低前的高电平保持时间（t_SU;STA）≥4.7μs，SDA 线拉低后 SCL 线拉低的时间（t_HD;STA）≥4μs；
   • 作用：告知所有从设备，I2C 总线即将开始通信，从设备需准备接收地址信息。

2. 发送从设备地址 + 读命令：

   • 时序要求：SCL 线为高电平时，SDA 线保持稳定（传输 1 位数据），SCL 线低电平时 SDA 线可切换状态；
   • 数据格式：7 位从设备地址 + 1 位读 / 写命令（1 表示读，0 表示写），共 8 位；
   • 关键参数：SCL 高电平持续时间（t_HIGH）≥4.0μs，SCL 低电平持续时间（t_LOW）≥4.7μs，数据建立时间（t_SU;DAT）≥250ns，数据保持时间（t_HD;DAT）≥0ns；
   • 作用：指定通信的从设备，并告知从设备本次通信方向为 "读"。

3. 从设备应答（ACK）：

   • 时序要求：第 8 位数据传输完成后，SCL 线再次拉高，此时从设备拉低 SDA 线，为主设备返回 ACK 信号；
   • 关键参数：ACK 信号持续时间需覆盖 SCL 高电平周期，ACK 建立时间（t_SU;ACK）≥250ns，ACK 保持时间（t_HD;ACK）≥0ns；
   • 作用：从设备告知主设备 "已成功接收地址，准备发送数据"。

4. 接收数据（主设备接收，从设备发送）：

   • 时序要求：主设备释放 SDA 线控制权（由上拉电阻拉为高电平），从设备通过 SDA 线逐位发送数据，每传输 1 字节后需等待主设备的 ACK 信号；
   • 数据长度：可根据需求传输 1 字节或多字节，多字节传输时需重复 "数据 + ACK" 流程；
   • 作用：从设备将存储在指定寄存器中的数据发送给主设备。

5. 主设备非应答（NACK）+ 停止条件（P）：

   • 时序要求：当所有数据接收完成后，主设备在 SCL 高电平期间不拉低 SDA 线（即发送 NACK 信号），随后在 SCL 高电平期间将 SDA 线从低电平拉高，产生停止信号；
   • 关键参数：NACK 信号需保持到 SCL 高电平结束，停止条件的 SDA 拉高时间（t_SU;STO）≥4.0μs；
   • 作用：主设备告知从设备 "数据已接收完成，停止发送"，并结束本次通信。

2. 时序异常排查要点

• 若主设备未检测到 ACK 信号，可能原因：从设备地址错误、从设备未上电、总线短路 / 断路、时序参数不满足要求；
• 若数据传输错误，需重点检查 SCL 高低电平持续时间、数据建立 / 保持时间，确保符合协议规范。

（三）多字节寄存器地址兼容优化（深度解析）

不同 I2C 设备的寄存器地址长度存在差异（1 字节、2 字节甚至 3 字节，如部分 EEPROM 的寄存器地址为 2 字节），传统固定长度的地址发送逻辑（如仅支持 1 字节地址）会导致设备适配困难。以下是优化后的通用化多字节地址发送方案，结合代码细节与逻辑解析：

// 发送要读取的内存地址（兼容多字节寄存器地址）
// 参数说明：base-I2C控制器基地址，reg_addr-寄存器地址，reg_len-寄存器地址长度（1/2/3字节）
int i2c_send_reg_addr(I2C_Type *base, uint32_t reg_addr, uint8_t reg_len)
{
    int i = reg_len - 1;
    int status = 0;
    for (; i >= 0; i--)
    {
        // 提取地址的第i个字节（从高位到低位发送）
        base->I2DR = (reg_addr >> (8 * i)) & 0XFF;
        // 等待I2C传输完成（检测IIF中断标志位）
        status = i2c_wait_iif(base);
        if (status != 0)
        {
            printf("I2C send register address byte %d failed!\n", i);
            goto stop; // 传输失败，跳转到停止条件处理
        }
    }
stop:
    return status;
}

优化逻辑深度解析

1. 地址字节提取 ：通过右移运算（reg_addr >> (8 * i)）和掩码运算（& 0XFF），从寄存器地址中依次提取每个字节的有效数据。例如：

   • 若 reg_addr=0x1234（2 字节地址），reg_len=2，则 i=1 时提取 0x12（0x1234 >> 8 = 0x12），i=0 时提取 0x34（0x1234 >> 0 = 0x34）；
   • 发送顺序为 "高位字节先发送"，符合多数 I2C 设备的寄存器地址接收规范。

2. 传输状态检测 ：i2c_wait_iif函数用于等待 I2C 传输完成，其核心是检测 I2C 控制器的 IIF（Interrupt In Flag）中断标志位：

   // 等待I2C传输完成
   static int i2c_wait_iif(I2C_Type *base)
   {
       uint32_t timeout = 0xFFFF;
       // 等待IIF置1（传输完成）或超时
       while((base->I2SR & (1 << 1)) == 0 && timeout--);
       if (timeout == 0)
       {
           // 超时，返回错误码
           return -1;
       }
       // 清除IIF标志位（写1清除）
       base->I2SR |= (1 << 1);
       return 0;
   }

   该函数通过超时机制避免死等，确保系统稳定性，同时清除中断标志位为下一次传输做准备。

3. 兼容性设计 ：通过reg_len参数动态适配不同地址长度的设备，无需修改核心逻辑，仅需在调用时指定地址长度即可。例如：

   • LM75 温度传感器（1 字节寄存器地址）：i2c_send_reg_addr(I2C1, 0x00, 1)；
   • 24C64 EEPROM（2 字节寄存器地址）：i2c_send_reg_addr(I2C1, 0x1234, 2)。

（四）LM75 温度传感器完整实现与数据解析（含异常处理）

LM75 是一款由 NXP 推出的高精度数字温度传感器，采用 I2C 接口通信，具有测量范围宽（-55℃~+125℃）、精度高（-10℃~+85℃范围内误差 ±0.5℃）、功耗低（典型值 20μA）等优点，适用于环境温度监测、设备温控等场景。以下是完整实现代码，包含异常处理与数据解析细节：

#include "lm75.h"
#include "i2c.h"
#include "stdio.h"

// LM75配置参数
#define LM75_DEV_ADDR    0x48    // 默认从设备地址（7位，二进制01001000）
#define LM75_TEMP_REG    0x00    // 温度数据寄存器地址（1字节）
#define LM75_CONF_REG    0x01    // 配置寄存器地址（1字节）
#define LM75_THYST_REG   0x02    // 滞后温度寄存器地址（1字节）
#define LM75_TOS_REG     0x03    // 过温阈值寄存器地址（1字节）

/**
 * @brief  LM75初始化（配置工作模式）
 * @retval 0-初始化成功，-1-初始化失败
 */
int lm75_init(void)
{
    unsigned char conf_data = 0x00; // 配置为正常工作模式（默认值）
    struct I2C_Msg msg = {
        .dev_addr = LM75_DEV_ADDR,
        .reg_addr = LM75_CONF_REG,
        .reg_len = 1,
        .dir = I2C_Write,
        .data = &conf_data,
        .len = 1
    };

    // 发送配置数据到LM75的配置寄存器
    if (transfer(I2C1, &msg) != 0)
    {
        printf("LM75 init failed!\n");
        return -1;
    }
    printf("LM75 init success!\n");
    return 0;
}

/**
 * @brief  读取LM75温度数据
 * @retval 实际温度值（单位：℃），返回-255表示读取失败
 */
float get_lm75_temp(void)
{
    unsigned char read_buff[2] = {0}; // 温度数据为2字节
    struct I2C_Msg msg = {
        .dev_addr = LM75_DEV_ADDR,
        .reg_addr = LM75_TEMP_REG,
        .reg_len = 1,
        .dir = I2C_Read,
        .data = read_buff,
        .len = 2
    };

    printf("Start reading LM75 temperature...\n");

    // 执行I2C读操作（严格遵循读时序）
    if (transfer(I2C1, &msg) != 0)
    {
        printf("LM75 temperature read failed!\n");
        return -255.0f; // 返回异常值表示读取失败
    }

    // 温度数据解析（重点！LM75数据格式说明）
    // LM75输出16位数据，格式为：D15 D14 ... D7 D6 ... D0
    // 其中D15为符号位（0-正温度，1-负温度），D14~D7为整数部分，D6~D0为小数部分
    // 温度分辨率为0.5℃，即最小量化单位为0.5℃
    unsigned short temp_raw = (read_buff[0] << 8) | read_buff[1];
    float temp = 0.0f;

    // 正温度处理（D15=0）
    if ((temp_raw & 0x8000) == 0)
    {
        temp_raw = temp_raw >> 7; // 提取高9位（D15~D7），对应量化值
        temp = temp_raw * 0.5f;   // 量化值×0.5℃得到实际温度
    }
    // 负温度处理（D15=1，采用二进制补码表示）
    else
    {
        temp_raw = (~temp_raw + 1) >> 7; // 补码转原码，提取有效位
        temp = - (temp_raw * 0.5f);      // 加上负号
    }

    printf("LM75 raw data: 0x%04X, calculated temperature: %.1f℃\n", temp_raw, temp);
    return temp;
}

关键细节解析

1. LM75 寄存器配置：LM75 的配置寄存器（0x01）可配置工作模式（正常模式 / 关断模式）、故障队列长度等，本文配置为默认正常模式（持续测温）；
2. 数据格式解析：LM75 的 16 位温度数据采用 "符号位 + 整数部分 + 小数部分" 的结构，分辨率为 0.5℃，负温度采用二进制补码表示，需通过补码转原码的方式计算实际温度，避免负温度值计算错误；
3. 异常处理：添加 I2C 传输结果判断，若传输失败返回 - 255.0f 作为异常标识，便于上层应用处理故障（如重新初始化传感器、提示用户等）。

（五）FPU 使能配置与浮点运算优化

温度数据计算（如 LM75 的 0.5 倍换算）、ADC 电压换算等场景需要用到浮点运算，嵌入式处理器默认可能禁用 FPU（浮点运算单元），此时浮点运算需通过软件模拟实现，效率极低（耗时是硬件 FPU 的数十倍甚至上百倍）。以下是基于 ARM Cortex-A7 架构（IMX6ULL 处理器核心）的 FPU 使能配置，及浮点运算优化说明：

/**
 * @brief  使能FPU（浮点运算单元）
 * @note   适用于ARM Cortex-A7架构，支持单精度/双精度浮点运算
 */
enable_fpu:
    // 1. 配置CPACR寄存器（协处理器访问控制寄存器），开放FPU访问权限
    // CPACR寄存器地址：0xE000ED88，c1=coproc1，c0=opcode2，2=CRm
    mrc     p15, 0, r0, c1, c0, 2   // 读取CPACR寄存器值到r0
    orr     r0, r0, #(0xF << 20)    // 配置CP10和CP11为完全访问模式（0xF=1111）
                                    // CP10对应单精度FPU，CP11对应双精度FPU
    mcr     p15, 0, r0, c1, c0, 2   // 将配置写回CPACR寄存器，使配置生效
    isb                             // 指令同步屏障，确保配置立即生效

    // 2. 使能FPU核心功能（设置FPEXC寄存器的EN位）
    // FPEXC寄存器（FPU异常控制寄存器）：bit30为EN位，置1表示使能FPU
    mov     r0, #0x40000000         // r0 = 0x40000000（仅bit30为1）
    vmsr    fpexc, r0               // 将r0的值写入FPEXC寄存器，使能FPU

    // 3. 初始化FPSCR寄存器（FPU状态控制寄存器），清除标志位
    // FPSCR寄存器包含浮点运算的状态标志（如溢出、进位、零标志）和控制位
    mov     r0, #0x00000000         // 清除所有标志位和控制位，使用默认配置
    vmsr    fpscr, r0               // 写回FPSCR寄存器

    bx      lr                      // 函数返回，回到调用处

FPU 优化效果验证

• 软件模拟浮点运算：以temp = temp_raw * 0.5f为例，软件模拟需通过多次移位、加法运算实现，耗时约数十个 CPU 周期；
• 硬件 FPU 运算：启用 FPU 后，处理器直接执行vmul.f32浮点乘法指令，仅需 1~2 个 CPU 周期即可完成，运算效率提升显著；
• 验证方法：在代码中添加计时逻辑，分别测量启用 / 禁用 FPU 时的浮点运算耗时，对比优化效果。

二、ADC 模数转换技术全景解析与实战实现

ADC（Analog-to-Digital Converter）是嵌入式系统中连接模拟世界与数字世界的核心模块，其作用是将传感器输出的连续模拟电压信号（如光敏传感器的 0~3.3V 电压、温度传感器的 1~5V 电压）转换为离散的数字信号，以便微处理器进行存储、运算和分析。ADC 的性能直接决定了传感器数据采集的精度和可靠性，是嵌入式系统中 "感知层" 的关键部件。

（一）ADC 核心概念深度解答（含原理细节）

1. 什么是 ADC？

ADC 全称 Analog-to-Digital Converter，即模拟到数字转换器，是一种电子模块或芯片，核心功能是将连续变化的模拟信号（通常为电压信号）转换为离散的二进制数字信号。

• 模拟信号的特点：连续变化、无明确边界，如温度从 25℃缓慢上升到 26℃，期间会经过无数个中间值；
• 数字信号的特点：离散、量化，仅能表示有限个固定值，如 12 位 ADC 只能表示 0~4095 共 4096 个数字量；
• 核心价值：解决数字系统（微处理器、MCU）无法直接处理模拟信号的问题，搭建 "物理世界→传感器→ADC→数字系统" 的信号传输链路。

2. 什么是 ADC 的基准电压？

ADC 的基准电压（Reference Voltage，记为 V_REF + 或 V_REF）是 ADC 进行 "量化对比" 的标准参考电压，是决定 ADC 转换精度的核心参数之一，相当于 ADC 的 "标尺"。

• 作用原理：ADC 的转换过程本质是 "将输入模拟电压（V_IN）与基准电压（V_REF）进行比例对比，然后将比例关系转换为数字量"。例如，若 V_REF=3.3V，V_IN=1.65V，则 V_IN 是 V_REF 的 1/2，对应的数字量也为最大量化值的 1/2；
• 性能要求：基准电压需满足 "高精度" 和 "高稳定性"------ 精度要求基准电压的误差≤ADC 误差的 1/3（如 12 位 ADC 的误差约为 ±1LSB，即 ±0.8mV@3.3V，基准电压误差需≤0.3mV）；稳定性要求基准电压受温度、电源波动的影响极小，通常需采用专用基准电压芯片（如 REF3033，输出 3.3V，温度系数 ±10ppm/℃）；
• 常见配置：ADC 的基准电压有两种配置方式 ------ 内部基准（ADC 芯片内置，精度较低）和外部基准（通过引脚输入外部高精度基准电压，精度更高），本文中 IMX6ULL 的 ADC 采用外部基准（ADC_VREFH 引脚输入 3.3V）。

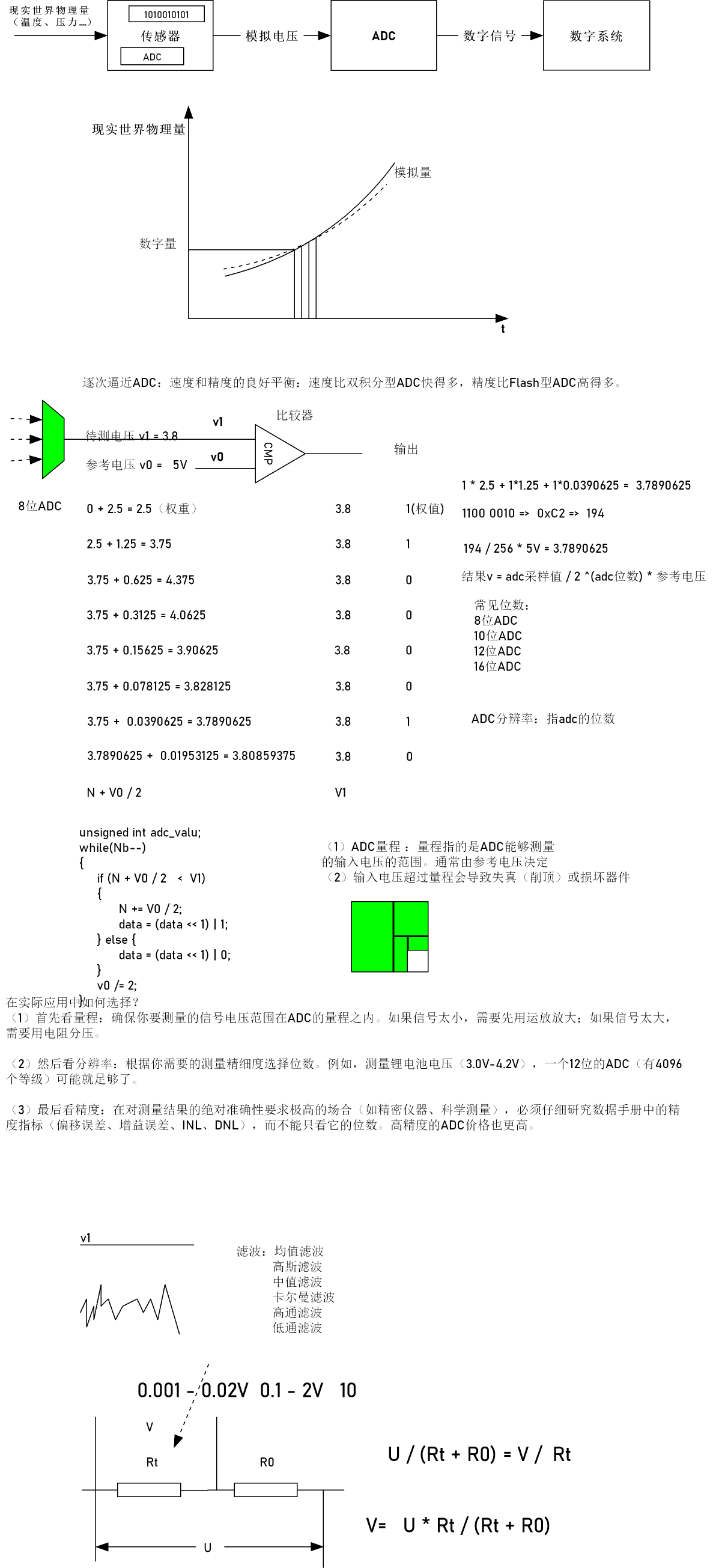

3. ADC 的工作原理是什么？（以逐次逼近型为例）

ADC 的核心工作原理是量化 与编码 ，不同类型 ADC 的实现方式不同（如逐次逼近型、积分型、Σ-Δ 型、流水线型），其中逐次逼近型 ADC因兼顾速度与精度，是嵌入式系统中最常用的类型（如 IMX6ULL 内置 ADC、STM32 内置 ADC 均为逐次逼近型）。以下是逐次逼近型 ADC 的详细工作原理：

1. 采样与保持（Sample & Hold）：

   • 功能：通过采样开关获取输入模拟电压（V_IN），并将其存储在采样保持电容（C_HOLD）中；
   • 关键：采样阶段开关闭合，电容快速充电至 V_IN；保持阶段开关断开，电容通过高阻抗电路维持电压稳定，确保后续量化过程中电压不变；
   • 采样频率：ADC 的采样频率（f_s）需满足奈奎斯特采样定理（f_s ≥ 2f_max，其中 f_max 是输入模拟信号的最高频率），否则会出现混叠失真。例如，采集频率为 100Hz 的信号，采样频率需≥200Hz。

2. 逐次逼近寄存器（SAR）初始化：

   • SAR 是逐次逼近型 ADC 的核心控制单元，用于存储中间量化结果；
   • 初始化时，SAR 的最高位（MSB）置 1，其余位清 0。例如，12 位 ADC 的 SAR 初始值为 0x800（二进制 1000 0000 0000）。

3. 数模转换（DAC）与比较：

   • SAR 将当前值发送给内置 DAC，DAC 将数字量转换为对应的模拟电压（V_DAC）；
   • 比较器将 V_DAC 与采样保持电容存储的 V_IN 进行比较：
     • 若 V_DAC < V_IN：说明当前 SAR 的值偏小，保留最高位的 1；
     • 若 V_DAC > V_IN：说明当前 SAR 的值偏大，将最高位清 0；
   • 例如，12 位 ADC 初始 V_DAC=3.3V/2=1.65V，若 V_IN=2.0V（V_DAC < V_IN），则保留最高位 1，SAR 值仍为 0x800。

4. 逐位逼近（从高位到低位）：

   • 依次对次高位、次低位... 最低位（LSB）重复步骤 3 的操作，每次仅调整 1 位；
   • 12 位 ADC 需进行 12 次逼近操作，8 位 ADC 需 8 次；
   • 例如，12 位 ADC 第 2 次逼近时，将第 10 位置 1（SAR 值为 0xC00），DAC 输出 V_DAC=3.3V×3/4=2.475V，若 V_IN=2.0V（V_DAC > V_IN），则将第 10 位清 0，SAR 值变为 0x800，以此类推。

5. 编码与输出：

   • 所有位逼近完成后，SAR 中的值即为 V_IN 对应的量化结果；
   • ADC 将该量化结果存储在数据寄存器（ADCx_R0）中，并置位转换完成标志位（COCO0），告知处理器 "转换完成，可读取数据"。

4. 什么是 ADC 的分辨率？常见的分辨率有哪些？

ADC 的分辨率是指 ADC 能够区分的最小模拟电压变化量 ，是衡量 ADC 转换精度的核心指标，通常以位数（bit） 表示。

• 数学定义：分辨率为 n 位的 ADC，可将基准电压（V_REF）范围内的模拟信号划分为 2ⁿ个等间隔的量化区间，每个区间对应一个唯一的数字量（0~2ⁿ-1），最小分辨电压（ΔV）= V_REF / (2ⁿ - 1)（理想情况）；
• 物理意义：分辨率越高，量化区间越密集，ADC 能够捕捉到的模拟信号变化越细微，转换精度越高；
• 常见分辨率及性能对比（以 V_REF=3.3V 为例）：

分辨率	量化区间数	最小分辨电压（ΔV）	典型应用场景
8 位	256	≈12.9mV	低精度场景（如简单光线检测、电池电压粗略监测）
10 位	1024	≈3.22mV	中精度场景（如普通温度采集、压力传感器）
12 位	4096	≈0.806mV	高精度场景（如工业检测、医疗设备、智能硬件）
14 位	16384	≈0.201mV	超高精度场景（如精密仪器、科学实验）
16 位	65536	≈0.050mV	顶尖精度场景（如航空航天、高端工业控制）

• 注意：分辨率是 "理论精度"，实际转换精度还受基准电压精度、噪声、非线性误差等因素影响。

5. 12 位分辨率 + 3.3V 基准电压，量化结果为 n 时的实际电压计算（含误差分析）

对于 12 位 ADC，量化结果 n 的范围为 0~4095（共 4096 个值），基准电压 V_REF=3.3V，实际输入电压 V_IN 的计算公式需结合 ADC 的量化方式（舍入量化或截断量化）：

（1）舍入量化（多数 ADC 采用，如 IMX6ULL ADC）

舍入量化是指 "将输入电压落在某个量化区间内时，取该区间的中间值对应的数字量"，计算公式为：VIN​=212n×VREF​​=4096n×3.3​

• 公式推导：

  • 12 位 ADC 的量化区间为：[0, 3.3/4096)、[3.3/4096, 2×3.3/4096)、...、[(4095-1)×3.3/4096, 3.3]；
  • 每个量化区间的中间值为 n×3.3/4096（n 为区间序号，0~4095）；
  • 舍入量化的最大误差为 ±ΔV/2 = ±0.403mV（ΔV=3.3/4096≈0.806mV），属于可接受范围。

• 示例：

  • 若 n=0：V_IN=0×3.3/4096=0V（对应区间 [0, 0.806mV)）；
  • 若 n=2048：V_IN=2048×3.3/4096=1.65V（对应区间 [1.6496V, 1.6504V)）；
  • 若 n=4095：V_IN=4095×3.3/4096≈3.2992V（对应区间 [3.2984V, 3.3V]）。

（2）截断量化（部分低端 ADC 采用）

截断量化是指 "将输入电压落在某个量化区间内时，取该区间的最小值对应的数字量"，计算公式为：VIN​=212−1n×VREF​​=4095n×3.3​

• 最大误差为 ΔV≈0.806mV，大于舍入量化，因此舍入量化更常用。

（3）实际应用中的校准

若对精度要求极高，可通过实测校准的方式修正误差：

1. 给 ADC 输入已知的标准电压（如 1.0V、2.0V、3.0V）；
2. 读取对应的量化结果 n1、n2、n3；
3. 拟合校准公式：V_IN = a×n + b（a 为斜率，b 为偏移量），替代理论公式。

（二）IMX6ULL ADC 硬件原理与寄存器深度解析

本次开发基于 IMX6ULL 处理器，其内置 2 个 12 位逐次逼近型 ADC 模块（ADC1 和 ADC2），每个模块支持 10 个模拟输入通道（ADC1_IN0~ADC1_IN9），集成于 SOC 内部，无需外部 ADC 芯片，降低硬件成本。

1. 硬件参考文档与关键引脚

• 核心板原理图：《IMX6ULL_CORE_V2.0 (核心板原理图).pdf》，明确 ADC 参考电压引脚为 ADC_VREFH（输入 3.3V 稳定电压），ADC_VREFL 引脚接地（0V）；
• 底板原理图：《IMX6ULL_MINI_V2.2 (Mini 底板原理图).pdf》，定义 GPIO1_IO01 引脚（P4 模块 7 号引脚）作为 ADC 输入通道，对应 ADC1_IN1；
• 参考手册：《IMX6ULL 参考手册.pdf》，详细说明 ADC 模块的寄存器配置、时钟选择、校准流程等。

2. 关键硬件参数

• 分辨率：12 位（可通过寄存器配置为 8/10/12 位）；
• 转换速率：最高可达 1MHz（采样频率 1MHz）；
• 基准电压：3.3V（外部输入，ADC_VREFH）；
• 输入电压范围：0~V_REF（0~3.3V）；
• 通道映射：ADC1_IN1 对应 GPIO1_IO01 引脚，需通过引脚复用配置将 GPIO1_IO01 设置为 ADC 功能；
• 时钟源：支持 IPG 时钟、IPG/2 时钟、异步时钟（ADACK），本文选择异步时钟（稳定性更高）。

3. 核心寄存器深度解析（基于 IMX6ULL）

IMX6ULL ADC 模块的配置需涉及多个寄存器，以下是核心寄存器的功能与配置细节：

（1）控制寄存器（ADCx_HC0~HC3，共 4 个通道控制寄存器）

• 作用：配置单个 ADC 通道的转换模式、中断使能等；
• 关键位说明（以 ADC1_HC0 为例）：
  • AIEN（bit7）：转换完成中断使能位，0 = 禁用中断（polling 模式），1 = 使能中断；
  • ADCH（bit4~bit0）：通道选择位，00000=ADC1_IN0，00001=ADC1_IN1，...，01001=ADC1_IN9；
• 配置示例：ADC1->HC[0] &= ~(1 << 7);（禁用中断），ADC1->HC[0] |= (1 << 0);（选择 ADC1_IN1 通道）。

（2）状态寄存器（ADCx_HS）

• 作用：指示 ADC 通道的转换状态；
• 关键位说明：
  • COCO0（bit0）：通道 0 转换完成标志位，0 = 转换未完成，1 = 转换完成（读寄存器后自动清零）；
  • 配置示例：while(!(ADC1->HS & (1 << 0)));（等待转换完成）。

（3）数据结果寄存器（ADCx_R0~R3）

• 作用：存储 ADC 转换后的数字量；
• 关键位说明：
  • CDATA（bit11~bit0）：12 位转换结果，bit11 为最高位，bit0 为最低位；
  • 高 20 位（bit31~bit12）为保留位，无意义；
• 读取示例：return ADC1->R[0] & 0xFFF;（读取低 12 位有效数据）。

（4）配置寄存器（ADCx_CFG）

• 作用：配置 ADC 的分辨率、时钟源、采样时间、功耗模式等；
• 关键位说明（重点！）：
  • MODE（bit3~bit2）：分辨率配置，00=8 位，01=10 位，10=12 位，11 = 保留；
  • ADICLK（bit1~bit0）：时钟源选择，00=IPG 时钟，01=IPG/2 时钟，10 = 保留，11 = 异步时钟（ADACK）；
  • ADIV（bit6~bit5）：时钟分频系数，00=1 分频，01=2 分频，10=4 分频，11=8 分频；
  • ADLSMP（bit4）：采样时间选择，0 = 短采样时间（默认），1 = 长采样时间（适用于高阻抗输入）；
  • ADHSC（bit10）：高速配置，0 = 普通模式，1 = 高速模式（转换速率提升）；
• 配置示例：ADC1->CFG |= (2 << 2) | (3 << 0);（12 位分辨率，异步时钟源）。

（5）通用控制寄存器（ADCx_GC）

• 作用：配置 ADC 的全局功能（校准、连续转换、DMA 使能等）；
• 关键位说明：
  • CAL（bit7）：校准启动位，0 = 校准未启动 / 已完成，1 = 校准中（写 1 启动校准，校准完成后自动清 0）；
  • ADCO（bit6）：连续转换使能位，0 = 单次转换，1 = 连续转换；
  • AVGE（bit5）：硬件平均使能位，0 = 禁用硬件平均，1 = 使能硬件平均；
  • DMAEN（bit1）：DMA 使能位，0 = 禁用 DMA，1 = 使能 DMA（转换结果直接存入内存，无需 CPU 干预）；
  • ADACKEN（bit0）：异步时钟输出使能位，0 = 禁用，1 = 使能（选择异步时钟源时必须置 1）；
• 配置示例：ADC1->GC |= (1 << 0);（使能异步时钟输出）。

（6）通用状态寄存器（ADCx_GS）

• 作用：指示 ADC 的全局状态（校准结果、转换状态等）；
• 关键位说明：
  • CALF（bit1）：校准失败标志位，0 = 校准成功，1 = 校准失败（需写 1 清零）；
• 配置示例：if(ADC1->GS & (1 << 1)) { ADC1->GS |= (1 << 1); return -1; }（校准失败处理）。

（三）ADC 完整代码实现与优化（含校准、采样、滤波）

以下是基于 IMX6ULL 的 ADC 完整实现代码，包含引脚配置、初始化、校准、采样、电压换算、均值滤波等功能，每个函数均添加详细注释与逻辑解析：

#include "adc.h"
#include "MCIMX6Y2.h"
#include "fsl_iomuxc.h"
#include "stdio.h"
#include "delay.h" // 延时函数头文件（需自行实现）

// ADC配置参数
#define ADC_CHANNLE     1           // ADC通道（ADC1_IN1，对应ADCH=00001）
#define ADC_RESOLUTION  12          // 分辨率：12位
#define ADC_VREF        3.3f        // 基准电压：3.3V
#define ADC_SAMPLE_TIMES 10         // 均值滤波采样次数

/**
 * @brief  ADC1校准函数（提升转换精度的关键步骤）
 * @note   ADC上电后必须执行校准，消除器件离散性带来的误差
 * @retval 0-校准成功，-1-校准失败
 */
int adc1_calibration(void)
{
    int ret = 0;

    // 1. 清零校准失败标志位（CALF，bit1）
    ADC1->GS |= (1 << 1);

    // 2. 启动ADC校准（写1到CAL位，bit7）
    ADC1->GC |= (1 << 7);

    // 3. 等待校准完成（CAL位自动清0表示校准结束）
    uint32_t timeout = 0xFFFF;
    while((ADC1->GC & (1 << 7)) != 0)
    {
        timeout--;
        if(timeout == 0)
        {
            printf("ADC calibration timeout!\n");
            ret = -1;
            goto exit;
        }
        delay_us(10); // 短暂延时，降低CPU占用
    }

    // 4. 检查校准结果（CALF=0表示成功，CALF=1表示失败）
    if((ADC1->GS & (1 << 1)) != 0)
    {
        printf("ADC calibration failed!\n");
        ret = -1;
        // 清零校准失败标志位，为下次校准做准备
        ADC1->GS |= (1 << 1);
    }
    else
    {
        printf("ADC calibration success!\n");
        ret = 0;
    }

exit:
    return ret;
}

/**
 * @brief  ADC1引脚配置（复用+电气特性）
 * @note   GPIO1_IO01复用为ADC1_IN1，需配置为模拟输入模式
 */
void adc1_pin_config(void)
{
    // 1. 引脚复用配置：GPIO1_IO01 -> ADC1_IN1
    // IOMUXC_SetPinMux函数参数：引脚编号、复用模式（1=ALT1，对应ADC功能）
    IOMUXC_SetPinMux(IOMUXC_GPIO1_IO01_GPIO1_IO01, 1);

    // 2. 引脚电气特性配置（模拟引脚需关闭数字功能）
    // 配置参数说明：
    // - PKE=1：使能上拉/下拉功能
    // - PUE=0：配置为下拉模式（抑制外部干扰）
    // - PUS=00：下拉电阻值（默认）
    // - HYS=0：禁用滞回比较器
    // - ODE=0：禁用开漏输出
    // - SPEED=00：低速模式
    // - DSE=00：驱动强度最低
    // - SRE=0：禁用压摆率控制
    IOMUXC_SetPinConfig(IOMUXC_GPIO1_IO01_GPIO1_IO01,
                       IOMUXC_SW_PAD_CTL_PAD_PKE(1)  |
                       IOMUXC_SW_PAD_CTL_PAD_PUE(0)  |
                       IOMUXC_SW_PAD_CTL_PAD_PUS(0)  |
                       IOMUXC_SW_PAD_CTL_PAD_HYS(0)  |
                       IOMUXC_SW_PAD_CTL_PAD_ODE(0)  |
                       IOMUXC_SW_PAD_CTL_PAD_SPEED(0)|
                       IOMUXC_SW_PAD_CTL_PAD_DSE(0)  |
                       IOMUXC_SW_PAD_CTL_PAD_SRE(0));
}

/**
 * @brief  ADC1初始化函数（完整配置流程）
 */
void adc1_init(void)
{
    printf("Start initializing ADC1...\n");

    // 1. 引脚配置（复用+电气特性）
    adc1_pin_config();

    // 2. 关闭ADC电源门控（确保ADC模块供电正常）
    // （IMX6ULL的ADC模块默认上电，此处为冗余配置，增强代码鲁棒性）
    // SIM->SCGC6 |= (1 << 27); // 若需开启电源门控，取消注释

    // 3. 配置ADC核心参数（ADCx_CFG寄存器）
    ADC1->CFG = 0; // 重置CFG寄存器，清除默认配置

    // 配置分辨率：12位（MODE=10，bit3~bit2=10）
    ADC1->CFG |= (2 << 2);

    // 配置时钟源：异步时钟ADACK（ADICLK=11，bit1~bit0=11）
    ADC1->CFG |= (3 << 0);

    // 配置时钟分频：1分频（ADIV=00，bit6~bit5=00）
    ADC1->CFG &= ~((3 << 5) | (3 << 6));

    // 配置采样时间：短采样时间（ADLSMP=0，bit4=0）
    ADC1->CFG &= ~(1 << 4);

    // 4. 配置ADC全局功能（ADCx_GC寄存器）
    ADC1->GC = 0; // 重置GC寄存器

    // 使能异步时钟输出（ADACKEN=1，bit0=1）
    ADC1->GC |= (1 << 0);

    // 禁用连续转换（ADCO=0，bit6=0），启用单次转换
    ADC1->GC &= ~(1 << 6);

    // 禁用硬件平均（AVGE=0，bit5=0），后续使用软件均值滤波
    ADC1->GC &= ~(1 << 5);

    // 禁用DMA（DMAEN=0，bit1=0），使用polling模式
    ADC1->GC &= ~(1 << 1);

    // 5. 配置通道控制寄存器（ADCx_HC0）
    // 禁用转换完成中断（AIEN=0，bit7=0）
    ADC1->HC[0] &= ~(1 << 7);

    // 6. 执行ADC校准
    if(adc1_calibration() != 0)
    {
        printf("ADC1 initialization failed due to calibration error!\n");
    }
    else
    {
        printf("ADC1 initialization completed successfully!\n");
    }
}

/**
 * @brief  获取ADC1单次采样原始值
 * @retval 12位采样原始值（0~4095），返回0xFFFF表示采样失败
 */
unsigned short adc1_single_sample(void)
{
    // 1. 选择ADC通道（ADCH=ADC_CHANNLE=1，即ADC1_IN1）
    ADC1->HC[0] = ADC_CHANNLE;

    // 2. 等待转换完成（检测COCO0标志位）
    uint32_t timeout = 0xFFFF;
    while(!(ADC1->HS & (1 << 0)))
    {
        timeout--;
        if(timeout == 0)
        {
            printf("ADC sample timeout!\n");
            return 0xFFFF; // 返回异常值表示采样失败
        }
        delay_us(10);
    }

    // 3. 读取采样结果（低12位有效数据）
    unsigned short sample_val = ADC1->R[0] & 0xFFF;

    printf("ADC single sample value: %d\n", sample_val);
    return sample_val;
}

/**
 * @brief  ADC均值滤波（软件滤波，抑制噪声）
 * @note   多次采样取平均，采样次数越多，噪声抑制效果越好，但耗时越长
 * @retval 滤波后的12位采样值
 */
unsigned short adc1_mean_filter(void)
{
    unsigned int sum = 0;
    unsigned char valid_cnt = 0; // 有效采样次数（排除失败的采样）

    printf("Start ADC mean filter, sample times: %d\n", ADC_SAMPLE_TIMES);

    for(unsigned char i = 0; i < ADC_SAMPLE_TIMES; i++)
    {
        unsigned short val = adc1_single_sample();
        if(val != 0xFFFF) // 仅累计有效采样值
        {
            sum += val;
            valid_cnt++;
        }
        delay_ms(1); // 采样间隔，避免采样过于密集导致信号未稳定
    }

    // 若有效采样次数为0，返回失败
    if(valid_cnt == 0)
    {
        printf("No valid ADC sample data!\n");
        return 0xFFFF;
    }

    // 计算平均值
    unsigned short filter_val = sum / valid_cnt;
    printf("ADC mean filter result: %d\n", filter_val);

    return filter_val;
}

/**
 * @brief  计算ADC采样对应的实际电压
 * @retval 实际电压值（单位：V，保留3位小数），返回-1.0f表示计算失败
 */
float adc1_calculate_volt(void)
{
    unsigned short filter_val = adc1_mean_filter();
    if(filter_val == 0xFFFF)
    {
        printf("ADC voltage calculation failed!\n");
        return -1.0f;
    }

    // 套用12位ADC电压计算公式（舍入量化）
    float volt = (filter_val * ADC_VREF) / 4096.0f;

    printf("ADC calculated voltage: %.3fV\n", volt);
    return volt;
}

/**
 * @brief  光敏传感器数据采集（应用层函数）
 * @note   光敏传感器输出电压与光线强度成反比（光线越强，电压越低）
 * @retval 光线强度等级（1-弱光，2-正常光，3-强光），返回0表示采集失败
 */
unsigned char light_sensor_collect(void)
{
    float volt = adc1_calculate_volt();
    if(volt < 0)
    {
        printf("Light sensor collect failed!\n");
        return 0;
    }

    unsigned char light_level = 0;
    // 根据实际光敏传感器特性调整阈值（需实测校准）
    if(volt >= 2.0f)
    {
        light_level = 1; // 弱光（电压高）
        printf("Light intensity: Weak\n");
    }
    else if(volt >= 1.0f && volt < 2.0f)
    {
        light_level = 2; // 正常光
        printf("Light intensity: Normal\n");
    }
    else
    {
        light_level = 3; // 强光（电压低）
        printf("Light intensity: Strong\n");
    }

    return light_level;
}

代码优化亮点

1. 分层设计：将代码分为引脚配置、初始化、校准、单次采样、滤波、电压换算、应用层采集 7 个函数，结构清晰，便于维护和复用；
2. 异常处理：添加超时机制和错误返回值（如 0xFFFF 表示采样失败），避免程序死等，提升系统鲁棒性；
3. 软件滤波：实现均值滤波功能，通过多次采样取平均抑制环境噪声，提升数据稳定性；
4. 详细日志：每个关键步骤添加打印信息，便于开发调试和问题定位；
5. 可配置参数：将通道号、分辨率、基准电压、采样次数等定义为宏，便于根据实际硬件调整，无需修改核心代码。

（四）ADC 应用场景扩展：光敏传感器数据采集

本文中 ADC 模块用于采集光敏传感器的模拟信号，光敏传感器的工作原理是 "光线强度变化导致其电阻值变化，进而导致输出电压变化"，通常采用分压电路输出 0~3.3V 模拟电压：

• 硬件连接：光敏传感器一端接 3.3V，另一端接下拉电阻（10KΩ）和 ADC1_IN1 引脚，下拉电阻另一端接地；
• 信号特性：光线越强，光敏传感器电阻越小，分压后的输出电压越低；光线越弱，电阻越大，输出电压越高；
• 应用逻辑：通过 ADC 采集输出电压，根据电压值判断光线强度等级，可用于自动调节屏幕亮度、智能照明控制等场景。

三、核心技术总结与工程实践建议

（一）技术总结

1. I2C 通信：

   • 核心优化：通过多字节寄存器地址兼容设计，解决不同设备的适配问题；
   • 关键要点：严格遵循读 / 写时序，关注时序参数（如 SCL 高低电平持续时间、ACK/NACK 信号），添加异常处理；
   • 实战案例：基于 LM75 温度传感器实现高精度温度采集，包含数据格式解析和负温度处理。

2. ADC 模数转换：

   • 核心原理：逐次逼近型 ADC 通过 "采样→逼近→比较→编码" 实现模拟信号到数字信号的转换；
   • 关键参数：分辨率、基准电压、采样频率直接影响转换精度和速度；
   • 实战案例：基于 IMX6ULL ADC 实现光敏传感器数据采集，包含校准、采样、滤波、电压换算完整流程。

3. 性能优化：

   • 启用 FPU 提升浮点运算效率；
   • 软件滤波（如均值滤波）抑制噪声；
   • 分层设计和异常处理提升代码鲁棒性。

（二）工程实践建议

1. 硬件设计建议：

   • I2C 总线：合理选择上拉电阻值，避免总线负载过重，长距离通信需添加中继器；
   • ADC 模块：使用高精度基准电压芯片，模拟信号线路尽量短且远离数字信号线路（避免电磁干扰），添加去耦电容（0.1μF）稳定电源；
   • 传感器：确保传感器供电稳定，根据传感器特性选择合适的 ADC 通道和采样频率。

2. 软件开发建议：

   • 时序调试：使用示波器观察 I2C 的 SDA/SCL 线和 ADC 的输入信号，排查时序异常和信号干扰；
   • 校准机制：ADC 上电后必须执行校准，定期校准可抵消温度漂移带来的误差；
   • 数据处理：根据传感器特性设计合理的滤波算法（如均值滤波、中值滤波），避免异常值影响结果；
   • 日志调试：添加详细的打印日志，便于定位通信失败、采样超时等问题。

3. 常见问题排查指南：

   问题现象	可能原因	排查方法
   I2C 通信失败，无 ACK	设备地址错误、总线短路 / 断路、时序参数不匹配	1. 核对从设备地址；2. 用万用表检测 SDA/SCL 线是否导通；3. 用示波器观察时序参数
   ADC 校准失败	基准电压不稳定、引脚配置错误、时钟源配置错误	1. 测量 ADC_VREFH 电压是否为 3.3V；2. 核对引脚复用配置；3. 检查 ADICLK 时钟源配置
   ADC 采样数据波动大	环境噪声、电源纹波、采样频率过高	1. 增加均值滤波采样次数；2. 添加电源去耦电容；3. 降低采样频率，增加采样间隔
   电压换算结果偏差大	基准电压实际值与理论值不符、ADC 分辨率配置错误	1. 实测基准电压，修正计算公式；2. 核对 ADC 分辨率配置（是否为 12 位）
