STM32 的 SWD 模式 和 SPI 模式 在程序下载（烧录）过程中，属于完全不同层级的概念。简单来说，SWD 是硬件调试接口，用于开发阶段；而 SPI 是一种通信协议，通常用于生产批量烧录或特定的启动方式。
为了让你更清晰地理解，我将从以下几个核心维度为你详细对比：
1. 核心定义与角色
-
SWD 模式：
- 全称： Serial Wire Debug（串行线调试）。
- 性质： 它是 ARM Cortex-M 内核标准的调试接口（Debug Port）。
- 角色： 它是连接 PC/调试器（如 ST-Link, J-Link） 和 STM32 芯片 之间的"专用通道"。
- 物理连接： 需要连接 SWDIO（数据线）和 SWCLK（时钟线），通常还需要 GND 和 VCC。

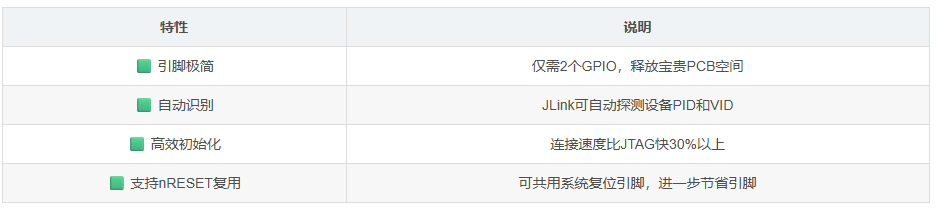

为什么SWD越来越流行？
-
常见陷阱与避坑指南
⚠️ SWDIO被外部电路拉死 ：若该引脚连接了大容性负载或强下拉电阻，可能导致通信失败。建议添加10kΩ上拉增强驱动能力。
⚠️ 误关闭SWD功能 ：某些低功耗模式下会通过 DBGMCU_CR 寄存器禁用SWD，需在代码中谨慎处理。
⚠️ 电源不稳定导致连接超时 ：在电池供电设备中，确保VCC稳定在标称值±5%以内。
📌 总结一句话： 对于绝大多数基于Cortex-M的项目，SWD应该是你的默认选项。它兼顾性能与成本，是当前最平衡的选择。 -
SPI 模式：
- 全称： Serial Peripheral Interface（串行外设接口）。
- 性质： 它是 STM32 的一种通用外设通信协议。
- 角色： 在下载场景下，它通常指利用 STM32 的 Bootloader 功能。即芯片上电时，通过特定引脚配置（BOOT0=1, BOOT1=0），让芯片先运行 ROM 中的系统程序，然后通过 SPI 协议与外部主机（如另一块单片机或 FPGA）通信来接收数据。
- 物理连接： 需要连接 SCK, MOSI, MISO, NSS 等引脚。

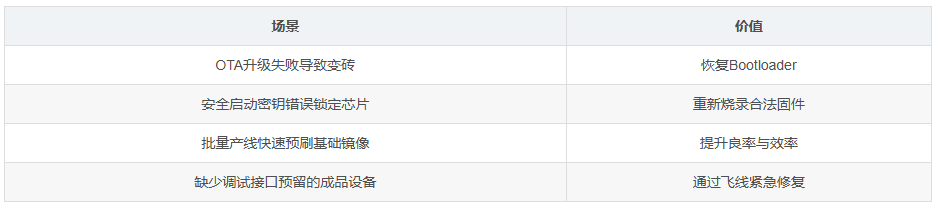

典型应用场景
使用前提与限制
- ✅ 必须存在独立的SPI Flash
- ✅ 需准确知道Flash型号及时序参数（页大小、块大小、写保护机制）
- ❌ 不支持RAM调试、变量监视、断点设置
- ❌ 不能用于没有外置Flash的片上Flash MCU
2. 工作原理对比
表格
| 特性 | SWD 下载模式 | SPI 下载模式 |
|---|---|---|
| 连接对象 | PC (USB) →→ 调试器 →→ MCU | 外部主机 →→ MCU (SPI引脚) |
| 底层机制 | 直接访问内核的调试寄存器，控制 Flash 编程 | 调用芯片内部的 System Bootloader 程序 |
| 启动要求 | 无需特殊启动配置，直接从 Flash 启动即可 | 必须将 BOOT0 引脚拉高，进入系统存储器启动模式 |
| 引脚占用 | 仅需 2-4 个引脚 (SWDIO, SWCLK, RST, GND) | 需占用 4 个 SPI 引脚 (SCK, MISO, MOSI, NSS) |
| 主要用途 | 开发调试阶段 (在线调试、单步运行) | 生产阶段 (离线烧录、ISP) |
3. 详细区别解析
① 开发 vs. 生产
- SWD 是工程师在写代码、调 Bug 时最常用的模式。它支持断点、单步执行、查看变量等高级调试功能。
- SPI 通常用于批量生产。例如，工厂里有一个基于 FPGA 或 CPLD 制作的烧录器，它通过 SPI 接口同时给几百块板子下载程序，速度极快且不需要连接电脑和安装复杂的驱动。
② 硬件资源占用
- SWD 占用的引脚（PA13/PA14 等）通常是专用的调试引脚，或者可以复用为普通 IO。它的优势是引脚少，对电路板布局影响小。
- SPI 必须占用特定的 GPIO（通常是 PA4/5/6/7 或其他重映射引脚）。如果你的板子上这些引脚已经被接了传感器或屏幕，就无法使用 SPI 下载，除非重新设计电路。
③ 可靠性与速度
- SWD 在高速下载时非常稳定，且速度很快（可达 10MHz 甚至更高）。
- SPI 的速度取决于 SPI 时钟频率，通常也很稳定，但在长距离传输时抗干扰能力不如 SWD（因为 SWD 是专门为调试设计的协议）。
4. 总结建议
- 如果你是开发者： 请使用 SWD 模式。这是最标准、最方便的方式，配合 ST-Link 或 J-Link，可以直接在 Keil 或 STM32CubeIDE 中一键下载和调试。
- 如果你是生产经理/硬件工程师： 考虑设计 SPI (或 USART) 下载接口。这样可以在产品定型后，通过自动化设备快速烧录固件，提高生产效率。
一句话概括： SWD 是给人（开发者） 用的调试通道，而 SPI 是给**机器（生产烧录器）**用的通信通道。
