前言：如果你曾被"复杂"击倒

做嵌入式开发，尤其是当项目引入了 FreeRTOS 之后，你是否经历过这样一个时刻：

项目初期，一切都很美好。你有一个按键任务，一个串口任务，逻辑清晰，代码行云流水。

但随着产品经理的一句"这里加个联动"，深渊开始凝视你。

• "蓝牙连接成功后，不仅要亮灯，还要在屏幕上弹窗，还要在 Log 里记一条，如果正在播放音乐，还要暂停一下......"
• "哦对了，如果这个时候电池电量低，那个弹窗要换成红色的。"

那一刻，你的手指悬在键盘上，心里涌起一股无力感。你知道怎么写------加个 if，调个函数，甚至设个全局变量。你也知道这么写不对，但你不知道对的写法是什么。

于是，你写下了那行注定会让你在三个月后的深夜痛哭的代码。

本文不是为了教你如何使用 FreeRTOS 的队列或信号量，而是教你如何在 STM32 + FreeRTOS 的资源约束下，设计一个真正能"活很久"、经得起需求蹂躏的订阅通知机制。

这将是一次从"满天飞的回调"到"优雅架构"的救赎之旅。

---

一、为什么需要"订阅通知"这套机制

1.1 复杂度临界点

很多工程师有一种错觉："只有大型 Linux 系统才需要架构，单片机这种资源受限的系统，越简单越好。"

这是一个巨大的误区。资源的受限，不代表逻辑的简单。

只要你的 STM32 + FreeRTOS 项目满足以下任意两点，你就已经走在必然重构的路上，或者已经站在了"屎山"的边缘：

• 功能模块超过 3 个： 例如，你有 GUI、蓝牙/WiFi 协议栈、电机控制、数据存储。
• "通感"需求强烈： 多个模块对"同一件事"感兴趣。比如"系统掉电"这件事，文件系统要存盘，电机要急停，UI 要黑屏，Log 要记录。
• 网状通信交织： 通信、控制、状态彼此纠缠，不再是简单的线性流程。
• 需求变更频繁： 新需求往往遵循"某某模块也要知道这件事"的句式。

1.2 典型场景画像

当你发现你的代码中开始充斥着以下逻辑时，警钟已经敲响：

• 串口收到数据后： 解析器要干活，状态机要跳转，甚至还要去喂狗。
• 蓝牙连上后： UI 任务要刷新图标，音频任务要准备缓冲区，电源管理任务要提升主频。
• 错误发生时： 这是一个最典型的"广播"场景------日志、告警、业务逻辑、UI 弹窗，所有人都想知道"出事了"。

如果你现在还能靠 if else 和跨文件的 extern 函数调用硬撑，那只是因为你的系统复杂度还没到达那个崩溃的临界点。一旦突破那个点，每加一行代码，都是在给系统埋雷。

---

二、STM32 项目里"最常见的烂通知设计"

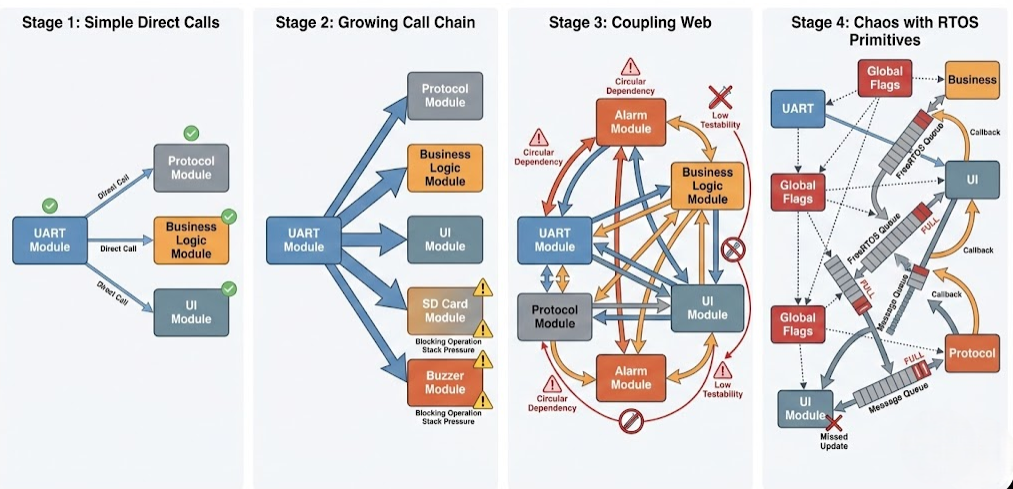

为了更好的理解，我们先来复盘一下，一个清爽的项目是如何一步步堕落的。请对号入座，不要不好意思，因为我们都曾是"烂代码"的制造者。

2.1 第一阶段：直接函数调用

这是梦开始的地方，也是噩梦的温床。

// uart_task.c
void uart_rx_done(void)
{
    // 收到数据了，直接调用解析函数
    protocol_parse();
    // 顺便更新一下业务
    business_update();
    // 还要刷新屏幕
    ui_refresh();
}

初学者的内心独白：

"看，多直接！多清晰！代码运行效率最高，没有任何中间商赚差价。这有什么问题？"

潜伏的危机：

此时，UART 模块（底层驱动）直接依赖了 Protocol、Business、UI 三个上层模块。底层包含了上层的头文件，依赖倒置已经发生。但因为代码少，我们还感觉不到痛。

---

2.2 第二阶段：需求一来，调用链开始膨胀

产品经理说："我们需要把所有通信数据存到 SD 卡里，另外，如果解析出错，要蜂鸣器响两声。"

于是代码变成了这样：

// uart_task.c
void uart_rx_done(void)
{
    protocol_parse();
    business_update();
    ui_refresh();

    // 新增需求
    log_record_to_sd();
    buzzer_beep(2);
}

我们的内心独白：

"稍微有点长了......而且 uart_task.c 里面包含的头文件好像有点多？sd_card.h, buzzer.h 都加进来了。编译时间变长了，但还能接受，反正逻辑能跑通。"

这一阶段的特征：

UART 任务的栈空间开始捉襟见肘，因为 sd_card 的写入操作可能很耗时，直接阻塞了串口接收中断或任务。我们开始调整任务优先级，试图掩盖问题。

---

2.3 第三阶段：模块互相"知道彼此"------耦合的网

这时候，业务逻辑变复杂了。业务模块在处理数据时，发现了一个错误，它需要通知 UI 和告警模块。

// business_task.c
void business_update(void)
{
    // 处理逻辑...
    if (error_detected)
    {
        // 业务模块直接调用了告警模块
        alarm_notify();
        // 业务模块又直接调用了UI模块
        ui_show_error();
    }
}

危险点已经出现：

• Business 模块开始操心 UI： 业务逻辑不再纯粹，它包含了 UI 的细节。如果换个屏幕，Business 代码竟然要改？
• 模块边界溃散： 你已经无法单独测试 Business 模块，因为一运行它就报错"Undefined reference to ui_show_error"。
• 循环依赖： 如果 UI 模块里按键按下又要调用 Business 的函数，恭喜你，编译器都要疯了。

---

2.4 第四阶段：回调、全局标志、队列混合使用------混乱之治

为了解决耦合，你引入了 FreeRTOS 队列和全局标志位。你觉得你用上了 RTOS，应该是先进了。

// main.c
if (ble_connected) // 全局变量
{
    notify_ui = 1; // 标志位
    // 直接往队列塞数据，不管队列满没满
    xQueueSend(log_queue, &msg, 0);
}

系统的典型特征：

• "能跑"： 只要不长时间运行，看起来是正常的。
• 逻辑黑洞： 你已经说不清：
• 到底是谁先通知了谁？
• 为什么 UI 有时候没更新？（哦，原来是那个标志位被别人清除了）
• 为什么系统死机了？（哦，原来是那个队列满了，发送函数阻塞在中断里了）

---

2.5 问题不在 FreeRTOS，而在"通知模型不存在"

这一类系统之所以必然失控，不是因为代码量太大，也不是因为 FreeRTOS 不好用。根本原因在于：

系统中发生的"事实"，没有被建模。

在上述的所有阶段中，模块之间都是靠"顺手调用"、"顺手判断"来维持联系的。开发者关注的是"动作 "（去更新UI、去写日志），而不是"事件"（发生了什么）。

这类系统缺少的不是 RTOS 的使用技巧（队列、信号量谁都会用），缺少的是一个核心的架构组件：

订阅通知模型（Publish--Subscribe Pattern）

---

三、什么是适合 STM32 + FreeRTOS 的订阅通知机制

在 Web 开发或 Linux 应用开发中，观察者模式或发布订阅模式非常常见。但在资源受限的嵌入式系统（MCU）中，我们不能照搬。

先说一句非常重要的话：

在嵌入式系统中，订阅通知 ≠ 动态回调注册

在上位机，我们可以用 malloc 创建回调列表，可以用 Lambda 表达式。但在 STM32 上，我们要的不是"高级玩法"，我们要的是工程确定性（Determinism）。

3.1 正确的订阅通知，必须满足 4 个硬性条件

1. 通知的"事实"是统一定义的： 并不是随便谁都能发个消息，消息类型必须枚举，全系统统一话语体系。
2. 发布者不关心谁在订阅： UART 驱动只管喊"我收到数据了"，至于谁听到了，谁去处理，UART 驱动完全不知道，也不应该知道。
3. 订阅关系是显式、可追踪的： 我不希望在十几个 .c 文件里去查找谁注册了回调。我希望打开一个文件，就能看到一张表，上面写着"谁订阅了什么"。
4. 不破坏实时性和可预测性： 不能因为订阅者多了，发布者的耗时就线性暴增；更不能因为某个订阅者处理慢了，就把发布者卡死。

如果做不到这四点，就不要引入，否则就是引入了新的复杂度。

---

3.2 坏的"订阅设计"长什么样（非常关键）

在给出正解之前，必须先扫雷。很多想做架构优化的工程师，往往倒在以下两种"伪架构"上。

错误示例一：函数指针注册表（回调地狱）

typedef void (*notify_cb_t)(int evt);
// 动态数组或链表
static notify_cb_t cb_list[5];

void register_cb(notify_cb_t cb) { ... }

为什么是坏设计？

• Debug 极度痛苦： 当程序崩在回调函数里时，调用栈会断层或者极度混乱。你很难追踪到是哪次注册导致的。
• 线程安全噩梦： 在遍历 cb_list 进行调用时，如果另一个任务调用了 register 或 unregister，链表就炸了。加锁？那你就要小心死锁。
• 执行上下文不可控： 回调函数是在"发布者"的任务上下文中执行的。如果 UI 注册了一个耗时回调，而发布者是高优先级的电机控制任务，电机任务就会被 UI 拖死。这是实时系统的大忌！

错误示例二：每个模块一个队列（点对点轰炸）

// 发布者必须知道所有人的队列句柄
xQueueSend(ui_queue, &msg, 0);
xQueueSend(log_queue, &msg, 0);
xQueueSend(cloud_queue, &msg, 0);

为什么是坏设计？

• 发布者全知全能： 发布者模块必须包含所有订阅者的头文件。
• 扩展性为零： 新增一个"存储模块"订阅消息，你必须去修改发布者的 .c 文件，重新编译发布者模块。这违反了开闭原则（对扩展开放，对修改关闭）。

---

四、正确思路：通知本身也是"事件"

这里是第一个真正的顿悟点，请放慢阅读速度。

订阅通知不是一个独立于 RTOS 之外的新机制，它只是事件驱动系统的自然延伸。

在 FreeRTOS 系统中，我们通常建议每个任务有一个"事件队列"来接收外部指令。那么：

• 通知 ≠ 直接函数调用
• 通知 = 事件分发

当"事件"发生时，订阅通知组件（Broker）负责把这个"事件"复制一份，塞进所有订阅者的"事件队列"里。

订阅者醒来，从队列取出一个事件，发现是"UART数据包"，于是开始处理。它根本不知道这个事件是 Broker 发来的，还是谁发来的。

---

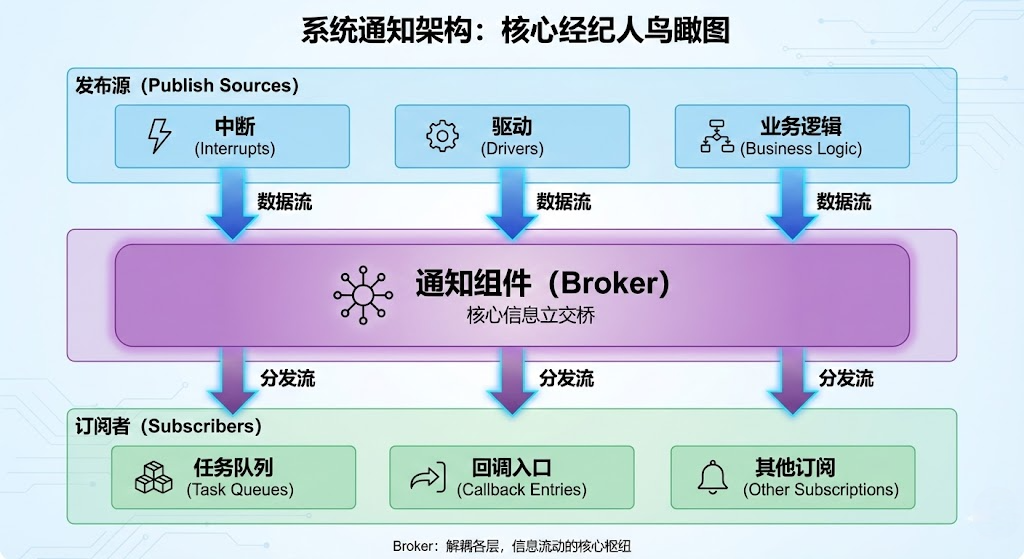

五、推荐的整体组件架构（全景）

为了实现上述理念，我们需要构建一个三层架构。

架构详解：

1. 上游（发布者）： 产生事实。例如 UART 中断、按键扫描任务、低电量检测逻辑。
2. 中游（Broker）： 路由中心。它持有一张静态的"路由表"。
3. 下游（订阅者）： 消费者。通常是各模块的 xQueue 或轻量级回调（仅用于置标志位）。

关键原则： 通知组件是独立模块（例如 sys_notify.c/h），它不依赖任何业务模块，只依赖 FreeRTOS。

---

5.1 第一步：统一定义"系统通知类型"

我们要建立全系统的"官方语言"。

代码实现：通知类型枚举

// sys_notify_def.h

typedef enum
{
    // 硬件层事件
    NOTIFY_UART_FRAME_RX,    // 收到一帧数据
    NOTIFY_KEY_PRESS,        // 按键按下

    // 协议层事件
    NOTIFY_BLE_CONNECTED,    // 蓝牙已连接
    NOTIFY_BLE_DISCONNECTED, // 蓝牙断开

    // 业务层事件
    NOTIFY_ERROR_OCCUR,      // 发生错误
    NOTIFY_STATE_CHANGED,    // 系统状态改变

    // 必须有的结尾
    NOTIFY_MAX_COUNT
} notify_type_t;

设计原则：

• 描述事实（Fact）： 命名要是过去式或状态描述，如 CONNECTED, RX_DONE。
• 不带处理意图： 绝对不要命名为 NOTIFY_NEED_UPDATE_UI。因为"需要更新UI"是订阅者决定的，不是发布者决定的。发布者只负责说"蓝牙连上了"。
• 纯粹性： 这个枚举文件应该被所有模块引用，所以不要在里面包含任何其他头文件。

---

5.2 第二步：定义订阅者模型

在 STM32 上，我们追求静态分配 。我们不希望在运行时 malloc 一个订阅者节点。

代码实现：订阅结构与订阅表

// sys_notify_cfg.c

// 引用各模块的队列句柄（通常在各模块头文件中声明为 extern）
#include "ui_task.h"
#include "protocol_task.h"
#include "log_task.h"

// 订阅者结构体
typedef struct
{
    notify_type_t type;       // 对什么事件感兴趣
    QueueHandle_t target_queue; // 发送到哪个队列
    // 可选：可以增加一个 event_id 或 command_id 来区分队列里的不同消息类型
    uint16_t      msg_id;
} notify_subscriber_t;

// 【核心】静态订阅表
// 这里是全系统唯一需要修改"谁订阅了谁"的地方
static const notify_subscriber_t subscribers[] =
{
    // 谁订阅了 UART 帧？ UI 和 协议栈
    { NOTIFY_UART_FRAME_RX,   ui_queue,       UI_MSG_UART_DATA },
    { NOTIFY_UART_FRAME_RX,   protocol_queue, PROT_MSG_PROCESS },

    // 谁订阅了 错误发生？ 日志 和 UI
    { NOTIFY_ERROR_OCCUR,     log_queue,      LOG_MSG_ERROR },
    { NOTIFY_ERROR_OCCUR,     ui_queue,       UI_MSG_SHOW_ERR },

    // 蓝牙连上，UI 要知道
    { NOTIFY_BLE_CONNECTED,   ui_queue,       UI_MSG_BLE_ICON_ON },
};

#define SUBSCRIBER_COUNT (sizeof(subscribers) / sizeof(subscribers[0]))

这一点非常重要：

所有订阅关系，在一个地方（数组里）一览无余。

当你需要排查"为什么 UI 会突然弹窗"时，不需要去 grep 几十个文件，直接看这个表，你就知道 UI 订阅了哪些事件。这就是架构的可维护性。

---

5.3 第三步：实现通知组件（Broker）

Broker 的逻辑非常简单，简单到令人发指，而这正是它的强大之处。

代码实现：发布接口

// sys_notify.c

void notify_publish(notify_type_t type, void *data, uint16_t data_len)
{
    // 定义一个通用的消息结构体，用于塞入队列
    sys_msg_t msg;

    // 遍历静态订阅表（因为是静态数组，CPU 只是在读Flash，极快） 通知类型几十个以内 每个事件订阅者 ≤ 5~8 个
    for (int i = 0; i < SUBSCRIBER_COUNT; i++)
    {
        if (subscribers[i].type == type)
        {
            // 组装消息
            msg.id = subscribers[i].msg_id;
            // 注意：这里涉及数据拷贝或指针传递，下文会细说
            msg.param_ptr = data;
            msg.param_len = data_len;

            // 发送给订阅者
            // 0 表示不阻塞，发布者发完就走，不管订阅者满没满
            // 实际工程中可能需要判断返回值并统计丢失率
            // 仅允许在 Task 上下文调用
            // ISR 中请使用 notify_publish_from_isr() 或先投递到中间任务
            xQueueSend(subscribers[i].target_queue, &msg, 0);
        }
    }
}

架构顿悟：

此时你完成了一件非常关键的事：解耦。

• uart_task.c 只需要调用 notify_publish(NOTIFY_UART_FRAME_RX, buf, len)。
• 它不需要引用 ui_task.h，也不需要引用 log_task.h。
• 哪怕明天你要加一个"云端上传模块"，你只需要在 sys_notify_cfg.c 的数组里加一行，UART 任务的代码一行都不用动！

msg.param_ptr = data; msg.param_len = data_len;

使用规则：

小数据（≤8/16 字节）：直接值拷贝进 sys_msg_t

大数据：只允许传递 静态缓冲区 / 消息池指针

严禁传递临时栈变量地址

严禁传递临时栈变量地址

5.4 和事件驱动状态机如何配合（核心价值）

很多读者会问："有了这个，还需要状态机吗？"

答案是：必须配合使用，简直是天作之合。

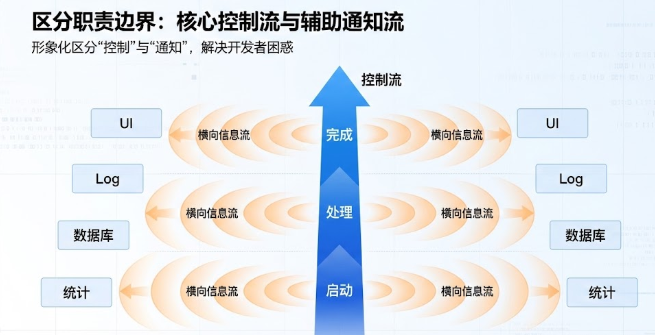

我们把系统的逻辑分为两类：

1. 纵向控制流（核心业务）： 比如 协议解析 -> 数据处理 -> 硬件控制。这部分逻辑严密，适合用状态机或直接调用。
2. 横向信息流（旁路业务）： 比如 UI 显示、LED 状态灯、蜂鸣器、日志记录。这部分逻辑是"观察者"。

Broker 负责横向，状态机负责纵向。

• 状态机只关心： 那些会改变系统核心运行状态的事件（如"收到关键指令"）。
• 订阅通知负责： 把状态机的变化广播出去（如"我现在进入故障态了"），让 UI 和 LED 自己去响应。

---

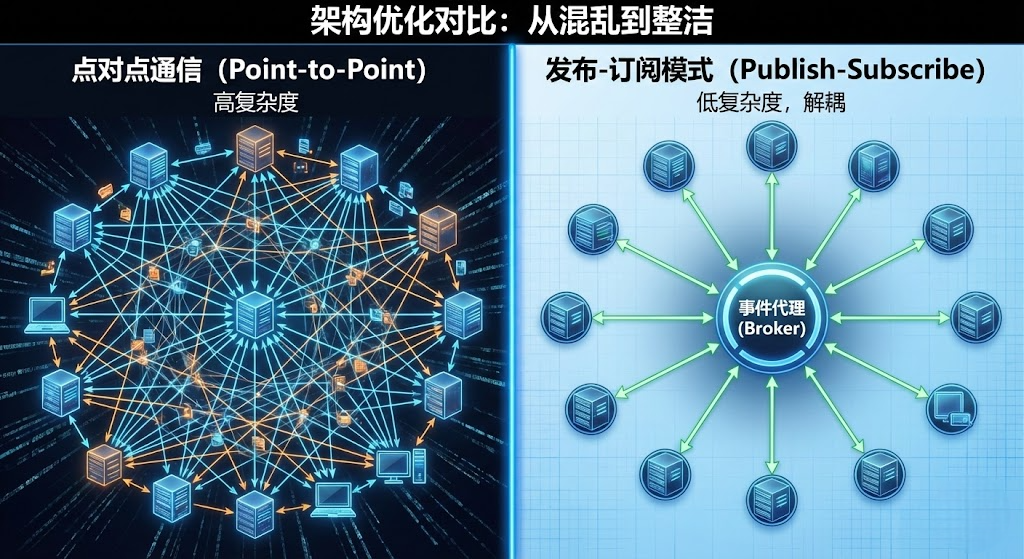

5.5 为什么这套模型比"直接队列"高级一个层级

让我们用一张表来做最终的裁决：

特性	直接函数调用	多队列直发	订阅组件 (Broker)
模块耦合度	极高 (像胶水一样粘在一起)	高 (需引用对方头文件)	极低 (只依赖中间件)
扩展新需求	修改旧代码 (风险极大)	修改旧代码	只改配置表 (零风险)
调试难度	低 (单步调试容易)	中	中 (需追踪消息)
可读性	差 (逻辑分散在各处)	差	极高 (上帝视角看表)
RTOS 友好度	差 (可能导致优先级反转)	良	优 (天然的任务解耦)

---

六、最常见的三个翻车点（务必避开）

架构是好的，但落地时往往有坑。作为过来人，给你三个锦囊。

6.1 把订阅机制当"万能广播"

误区： 把高频数据（如 1kHz 的 ADC 采样数据）放入通知机制。
后果： 你的队列会瞬间爆满，CPU 全在做 memcpy 和 xQueueSend。
正解： 通知只适合低频、控制面的消息（如状态变化、低速通信帧、错误事件）。高频数据流应该用专门的 DMA + 环形缓冲区或专用数据管道。

6.2 在 ISR（中断）中直接 publish 大量通知

误区： 在串口中断里调用 notify_publish，而这个函数里遍历了 5 个队列进行发送。
后果： 中断执行时间过长，甚至导致中断嵌套错误。
正解： ISR 只能发最小必要的事件（通常发给一个名为 Driver_Task 的中间层），或者使用 xQueueSendFromISR 的专用版本，且 Broker 需针对 ISR 环境做适配（检测 xPortIsInsideInterrupt）。更推荐的做法是：中断只置标志或发给单一任务，由该任务去 Publish。

6.3 让订阅者之间产生依赖

误区： UI 收到通知后，处理了一半，又发了一个通知给 Log。
后果： 很容易形成"死循环"或者复杂的时序依赖。
正解： 订阅关系必须是扁平的。发布者 -> Broker -> 订阅者。绝不允许反向引用，也尽量避免链式反应。

---

七、读到这里，你应该真正明白的一件事

如果你之前的系统混乱、难以维护，这通常：

• 不是因为 RTOS 太难用；
• 不是因为业务太复杂；
• 而是因为模块之间没有统一的**"边界语言"**。

事件（Event），是纵向的时间切片。
订阅（Sub），是横向的空间解耦。

这两者一旦区分清楚，你会发现，你以前写的那坨"面条代码"，通过这个 Broker 中间件，突然变得井井有条。

你会体验到那种感觉：

当你把最后一行旧代码重构进这个框架，编译通过，烧录运行。按下按键，日志、UI、蜂鸣器同时响应，但它们的代码却互不相识。

那一刻，你会感觉到作为架构师的掌控感。

---

八、一句话架构心法

在 STM32 + FreeRTOS 中，没有订阅通知模型的系统，迟早会退化成"函数互咬"的泥潭；而好的架构，就是让每个模块都以为自己是世界上唯一的模块。

---
