NR的射频特性与5G可用频谱及其所需的频谱灵活性密切相关。频谱灵活性作为移动通信系统的基础特性，在NR中得到了进一步增强。这一特性主要体现在以下几个方面：

支持不同规模的频谱分配；
适应多样化频段部署（包括成对与非成对频段）；
实现频段内及跨频段的频谱聚合。

NR还创新性地支持同一射频载波上混合参数集的运行，在基站射频载波的频域调度和设备复用方面比LTE具有更优的灵活性。正是基于OFDM技术，NR实现了灵活的频谱分配和瞬时传输带宽配置，并显著提升了频域调度能力。

有源天线系统（AAS）和终端多天线技术虽然在LTE中已有应用，但在NR中取得了突破性进展------大规模MIMO和波束赋形技术已扩展至现有频段及新型毫米波频段。这些技术不仅影响物理层设计，还对射频实现提出了新要求，包括滤波器 、放大器等所有射频组件的优化设计。为确保频谱灵活性，这些组件的定义需要特别考量。

注：在射频特性定义中，gNB的物理实体被统称为基站(BS)。基站通过标准化接口定义射频需求，这些需求既包括天线端口的传导指标，也涵盖空口（OTA）的辐射性能要求。

1. 频谱灵活性的影响

频谱灵活性是LTE的核心要求，这一特性深刻影响了LTE技术规范的制定。随着5G时代的到来，NR系统需要在更广泛的频谱范围内运行，同时其物理层设计必须满足5G的关键性能指标，因此对频谱灵活性提出了更高要求。以下是影响射频特性定义的关键因素：

频谱分配的多样性

相比3G/4G时代，NR系统的频谱多样性更为突出。其工作频段覆盖范围从1GHz以下扩展至40-50GHz甚至更高（目前ITU-R研究的最高频段已达86GHz）。NR部署频段带宽跨度从5MHz到3GHz不等，支持配对和非配对分配方案。部分频段还可作为补充下行链路(SDL)或补充上行链路(SUL)与其他频段配合使用。
频谱块的定义

在多样化的频谱分配框架下，NR部署通常采用运营商许可方式获取频谱资源。这些频谱块的具体频率边界因地区而异，这就要求射频载波设计必须确保频谱资源的高效利用，避免浪费。这一需求对信道栅格设计提出了特定要求。
LTE-NR共存机制

NR系统支持在现有LTE频段内实现带内共存。由于共存时NR与LTE载波需要保持子载波对齐，这一技术要求对NR信道栅格设计形成了约束条件，以确保载波位置能够精确匹配。
灵活的参数集配置

NR传输方案支持15kHz至240kHz可变的子载波间隔，这种灵活性直接影响时频域结构设计。值得注意的是：
- 子载波间隔会影响发射频谱的滚降特性
- 不同参数集配置可能导致载波两侧所需的保护带宽存在差异
独立的带宽定义

NR终端设备采用可配置的带宽部分进行通信，而非使用基站的全部信道带宽。虽然这一概念不直接影响射频指标，但需要注意基站与设备的信道带宽是独立定义的，二者的带宽能力无需完全匹配。
灵活的双工方案

NR系统采用统一的帧结构设计，同时支持TDD、FDD和半双工FDD模式。每个NR频段都有特定的双工方式规定，部分频段还被定义为FDD操作中的SDL或SUL。

许多NR部署频段原本就是国际移动通信系统（IMT）的指定工作频段，这些频段可能已部署2G、3G或4G系统。部分频段在某些地区还采用"技术中立"的监管定义，这意味着不同技术必须实现共存。NR等移动通信系统要在如此广泛的频段中运行，其射频指标的定义必须满足以下需求：

同频段运营商共存：同一频段内可能同时部署NR或其他IMT技术（如LTE、UTRA或GSM/EDGE），甚至存在非IMT技术。此类共存要求主要由3GPP制定，但监管机构也可能提出特定区域要求。
基站设备共址部署：基站选址常受限制，站点往往需多家运营商共享，或单个运营商需在同一站点部署多种技术。这要求基站收发设备在邻近其他基站时具备更强的运行性能。
邻频业务及跨国协调：射频频谱使用受复杂国际协议约束，需协调跨国运营商并实现邻频业务共存。这些要求多由监管机构制定，部分情况下会要求3GPP将其纳入技术规范。
TDD系统运营商同步：主要通过运营商间同步来避免上下行传输干扰，要求所有运营商采用相同的上下行配置和帧同步。虽然这不是直接的射频要求，但已成为3GPP规范默认标准。非同步系统的射频指标将更加严格。
版本独立的频段定义：各地区定义频段时，每代移动通信系统都会新增频段。3GPP采用"版本独立"原则，使基于早期版本设计的设备也能支持后续新增频段。
频谱聚合功能：运营商持有的频谱资源往往分散且不连续。为此，NR规范支持载波聚合技术，可将同频段或跨频段的多个载波合并，形成更大的传输带宽。

2. 不同频率范围的射频要求

5G NR的频谱配置方案具有显著多样性。虽然不同方案在信道带宽和双工间隔等参数上存在差异，但NR技术的核心特点在于其覆盖的频段范围极广------不仅需求限值会随频段变化，连相关定义和测试方法在不同频段都可能存在本质区别。特别是在高频段（可能包含最高载波谐波的频段），频谱分析仪等测试设备将面临成本和技术难度的双重挑战，某些极限频段甚至难以找到可行的测试方案。

为此，3GPP Release 15将终端和基站的射频需求按频段范围(FR)划分，目前定义了FR1和FR2两个范围（详见上表）。这种划分并非固定不变：当新增NR频段与现有FR特性相符时，可扩展相应范围；若差异显著，则可单独定义新的频段范围。

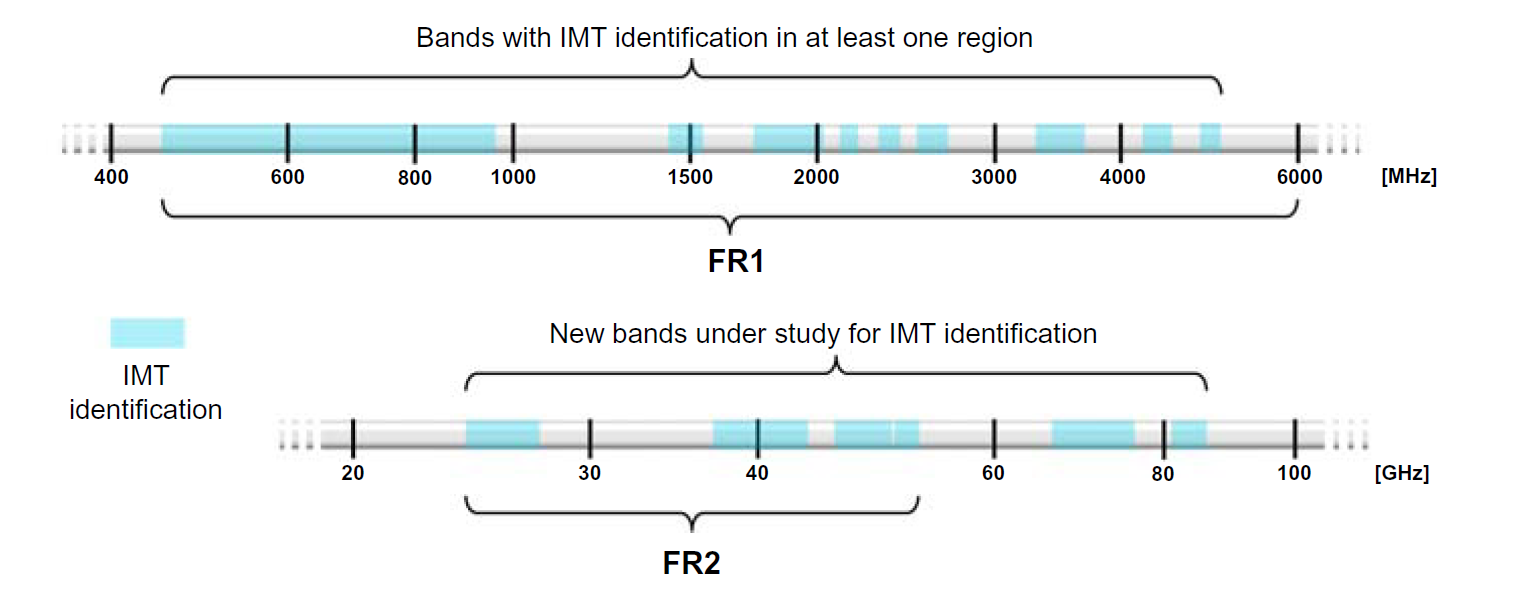

上图采用对数刻度直观呈现了这些频段范围，并标注了全球各地区已确定的IMT使用频段。其中FR1从450MHz延伸至6GHz，包含了所有现有LTE频段；FR2则覆盖了ITU-R正在研究的IMT候选频段，最高达52.6GHz（Release 15规定的上限频率）。值得注意的是，NR在3.3-5GHz的"中频段"将主要使用全新频谱资源，而在其他FR1频段则需与LTE等现有系统共存。

FR2包含部分毫米波频段（严格定义从30GHz开始）。相比FR1，这些高频段具有截然不同的传播特性：绕射能力差、穿透损耗大、路径损耗高 。为补偿这些缺陷，需采用高增益窄波束天线和大规模MIMO技术 ，通过增加天线数量来实现性能平衡。这些特性差异将产生特殊的共存需求和射频指标要求。此外，FR2的射频实现方案（包括模数转换 、本振生成 、功放效率 和滤波等环节）在复杂度和性能方面都与FR1有本质区别。

3. 频道带宽与频谱利用率

NR系统的工作频段在带宽配置上存在显著差异。可用频谱资源在上行链路或下行链路中的带宽范围很广：从LTE频谱重耕频段的5MHz窄带配置，到频段范围1中NR新频段的900MHz宽带，甚至在频段范围2中可达数GHz。不过，单个运营商实际可获得的频谱资源通常更为有限。

在现有LTE频段向NR迁移的过程中，为保障现有用户服务，通常需要采取渐进式频谱迁移策略。这意味着初始阶段可迁移的频谱资源可能较少，但后续会逐步增加。这种频谱配置的动态变化要求NR系统必须具备高度的传输带宽灵活性。

NR系统的核心带宽参数称为信道带宽（BWChannel），它是定义射频要求的基础。为满足频谱灵活性需求，NR系统需要实现宽频域可扩展性。考虑到实现复杂度，射频规范中仅预定义了5MHz至400MHz的有限带宽集合。

信道带宽直接影响频谱利用率，即物理资源块占用的有效带宽比例。相比LTE系统90%的上限，NR系统旨在实现更高的频谱利用率。但这一目标需平衡多个技术因素：

子载波间隔对OFDM波形滚降特性的影响
滤波和加窗技术的实现方案
误差矢量幅度（EVM）等发射机性能指标
接收机邻道选择性（ACS）等关键参数

频谱利用率最终体现为物理资源块的最大配置数量NRB，该参数针对每个信道带宽单独定义。如上图所示，频谱利用率决定了射频载波两侧的保护带宽度：

保护带外区域适用"外部"射频要求（如杂散发射）
保护带内区域则适用实际射频载波要求（如EVM）

对于特定信道带宽BWChannel，其保护带配置为：

W G u a r d = B W C h a n n e l − N R B ⋅ 12 ⋅ △ f − △ f 2 W_{Guard}=\frac{BW_{Channel}-N_{RB}\cdot 12 \cdot △f - △f}{2} WGuard=2BWChannel−NRB⋅12⋅△f−△f

N R B N_{RB} NRB表示最大可用资源块数量， Δ f Δf Δf代表子载波间隔。载波两侧增加的 Δ f / 2 Δf/2 Δf/2保护带宽源于射频信道栅格特性------该栅格基于子载波粒度定义，与频谱块划分无关。因此当载波无法准确居中时，需要额外保护带宽来满足射频指标要求。

如公式所示，保护带宽及频谱利用率取决于具体参数配置。 N R B N_{RB} NRB最大值为275，不同子载波间距对应不同带宽。为保证频谱利用效率， N R B {N_RB} NRB值小于11的配置不予采用。最终NR标准定义了一系列信道带宽及其频谱利用率，详见下表。值得注意的是，频段1和频段2采用不同的子载波间距。在最大信道带宽下，频谱利用率最高可达98%；除 N R B ≤ 25 N_{RB}≤25 NRB≤25的小带宽情况外，其余配置均保持在90%以上。

基站与终端设备的信道带宽定义相互独立，因此支持的实际带宽存在差异。但当基站和终端同时支持某特定带宽及子载波间距组合时，二者实现的频谱利用率数值将保持一致。

4. 设备射频要求的总体结构

FR1与FR2在共存特性和实现方式上的差异，意味着5G NR的设备射频要求需分别针对FR1和FR2制定。

在LTE及前几代通信技术中，射频要求通常被规定为传导要求，即在天线连接器处进行定义和测量。由于设备天线通常不可拆卸，这类测试会在天线测试端口完成。FR1频段的设备要求正是以此方式定义的。

随着FR2频段天线元件数量的增加，以及毫米波技术应用所需的高度集成化，传导要求已不再具备可行性。因此FR2频段将采用辐射要求规范，测试必须通过空中接口(OTA)完成。尽管这对标准制定（尤其是测试环节）提出了额外挑战，但这对FR2频段而言是必然选择。

设备还需满足一系列与其他内置无线电模块互操作的规范要求，主要包括：非独立组网(NSA)模式下与E-UTRA的互操作，以及FR1与FR2无线电模块间的载波聚合。

最后是设备性能要求规范，该部分规定了接收机基带解调性能，涵盖物理信道在不同传播环境下的表现。鉴于各类要求的差异性，设备射频特性规范被划分为四个独立部分（3GPP规范中称设备为用户终端UE）：

• TS 38.101-1 ：用户终端无线收发规范，FR1频段；

• TS 38.101-2 ：用户终端无线收发规范，FR2频段；

• TS 38.101-3 ：用户终端无线收发规范，多模互操作要求；

• TS 38.101-4：用户终端无线收发规范，性能要求。

5. BS射频要求的总体结构

5.1. NR基站的传导和辐射射频要求

移动通信系统持续演进过程中，有源天线系统（AAS）的重要性日益凸显。虽然业界曾多次尝试部署各类无源天线阵列基站，但此前并未针对这类天线系统制定专门的射频规范。由于射频要求通常定义在基站射频天线接口处，从标准化角度来看，这些天线甚至未被纳入基站组成部分。

射频要求主要分为两种形式：

传导要求：定义在天线接口处，通常以该接口测量的功率水平（绝对或相对值）表示。大多数法规中的发射限值都采用传导要求。
辐射要求：需考虑天线因素，通常针对特定方向的天线增益进行评估。这类要求需要更复杂的空口（OTA）测试，例如在电波暗室中进行，以评估整个基站（含天线系统）的空间特性。

随着AAS基站的普及，其收发信机有源部分与天线系统高度集成的特性使得传统天线接口处的指标定义不再适用。为此，3GPP在Release 13中专门为AAS基站制定了适用于LTE和UTRA设备的独立射频规范。

在NR标准中，辐射射频要求和OTA测试从一开始就被纳入规范体系，覆盖FR1和FR2频段。NR基站射频规范虽未直接使用"AAS"术语，但针对不同基站类型制定了相应要求。AAS的技术成果已直接融入NR规范。

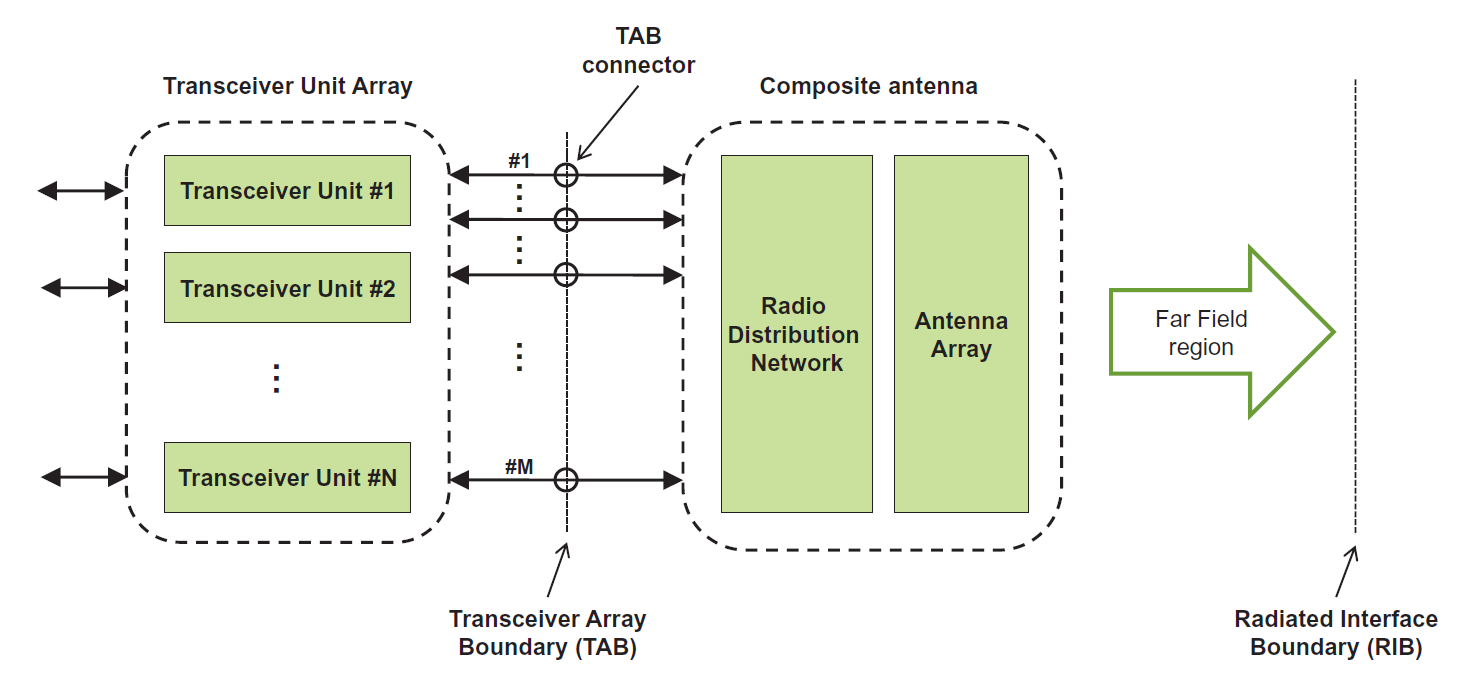

AAS基站要求基于上图所示的通用无线电架构：

由连接复合天线的收发信单元阵列构成
复合天线包含无线分配网络和天线阵列
收发信单元阵列通过收发阵列边界（TAB）接口连接复合天线
TAB接口相当于非AAS基站的天线接口，是传导要求的参考点
无线分配网络为无源结构，负责信号分配与接收处理

实际AAS基站在部件布局、阵列结构和天线单元类型等方面可能存在差异。基于该架构定义了两类要求：

传导要求：针对单个或一组TAB接口的射频特性，确保与非AAS基站保持等效性能
辐射要求：通过OTA方式在天线系统远场区定义，以辐射接口边界（RIB）为基准，并详细规定适用条件

5.2. NR不同频段的BS类型

在射频要求方面，需要考虑多种基站设计方案。对于FR1频段，存在三类基站：第一类与传统3G/4G基站类似，通过天线接口连接外部天线；第二类配备AAS（有源天线系统）但保留测试接口，部分射频指标仍可进行传导测试；第三类采用高度集成天线系统，所有指标必须通过空口(OTA)测试评估。业界共识认为，在毫米波技术的FR2频段只需规范第三类基站。

根据上图所示的架构假设，3GPP定义了四类基站：

1-C型：FR1频段NR基站，全部指标通过独立天线端口的传导测试
1-O型：FR1频段NR基站，全部指标通过辐射接口基准面(RIB)的OTA测试
1-H型：FR1频段NR基站，采用混合测试方案（部分传导测试通过TAB端口，部分OTA测试通过RIB）
2-O型：FR2频段NR基站，全部指标通过RIB的OTA测试

1-C型基站的测试要求延续了UTRA/LTE传导测试标准。1-H型基站对应3GPP R13中为LTE/UTRA制定的首类AAS基站规范，除辐射发射功率和OTA灵敏度外，其余指标均采用传导测试。其杂散发射限值采用两级限定：先设定与1-C型基站相同的基础限值，再根据发射单元数量换算为RIB面的辐射限值（换算上限为8倍/9dB，该值基于法规限定的最大天线单元数，实际可能因地区而异）。

1-O型和2-O型基站均采用辐射指标。1-O型的许多指标参照FR1传导要求，其杂散发射限值与1-H型采用类似换算机制。由于FR1与FR2在共存特性和实现方式上存在本质差异，2-O型的FR2专用规范与1-O型的FR1要求有明显区别。

6. NR的传导射频要求概述

射频规范明确了基站及终端设备的收发特性要求。基站指连接一个或多个天线接口的物理节点，用于射频信号的收发。需注意NR基站与gNB（无线接入网中的逻辑节点）有所区别。在射频规范中，终端设备统一标记为UE。FR1频段采用传导测试要求，而FR2频段仅规定辐射(OTA)测试要求。

NR的传导射频要求与LTE等无线系统基本一致。部分规范要求源自监管规定，主要针对工作频段和部署区域，而非特定系统类型。NR系统的特殊性体现在灵活的信道带宽和多参数集设计，这增加了某些要求的复杂度。这些特性对发射机杂散辐射要求影响尤为明显------国际监管限值需根据信道带宽确定。对于支持多信道带宽且可动态调整工作带宽的基站系统，限值定义更具挑战性。此外，基于灵活OFDM的物理层特性会影响发射机调制质量指标，以及接收机选择性和阻塞要求的制定。基站与终端设备的信道带宽通常存在差异。

终端发射机要求类型与基站类似，定义也多有共通之处。但终端输出功率明显更低，且实现限制更为严格。虽然所有通信设备都面临成本与复杂度压力，但终端市场年规模近20亿台，这一挑战尤为突出。当终端与基站要求存在差异时，本章将分别说明。

射频要求涵盖收发特性，还包括基站与终端的性能要求------即不同传播条件下各物理信道的基带接收性能。虽然这些不属于严格意义上的射频要求，但其表现仍受射频性能影响。

每项射频要求在NR测试规范中均设有对应的基站和终端测试方案，包括测试配置、流程、信号参数及容差等要素，用于验证是否符合射频及性能规范。

6.1. 发射机传导特性

发射机特性规定了设备与基站在信号传输过程中必须满足的射频性能要求，主要包括以下三个方面：

• 输出功率要求 ：涵盖最大发射功率限制、功率动态范围调整，以及发射机关闭状态等规范；

• 信号质量要求 ：对信号纯净度及多发射分支间的协调关系作出明确规定；

• 杂散发射要求：严格控制传输载波外的非必要发射，确保符合监管要求并实现系统间良好共存。

上表系统性地列出了设备和基站的发射机特性参数。

6.3. 接收机传导特性

NR的接收机要求集与其他系统（如LTE和UTRA）的定义非常相似。接收机特性主要分为三个部分进行规范：

• 接收有用信号时的灵敏度 与动态范围 要求；

• 接收机对干扰信号的敏感度定义了接收机在不同频偏条件下对各类干扰信号的抗扰能力；

• 同时还规定了接收机的杂散发射限值。

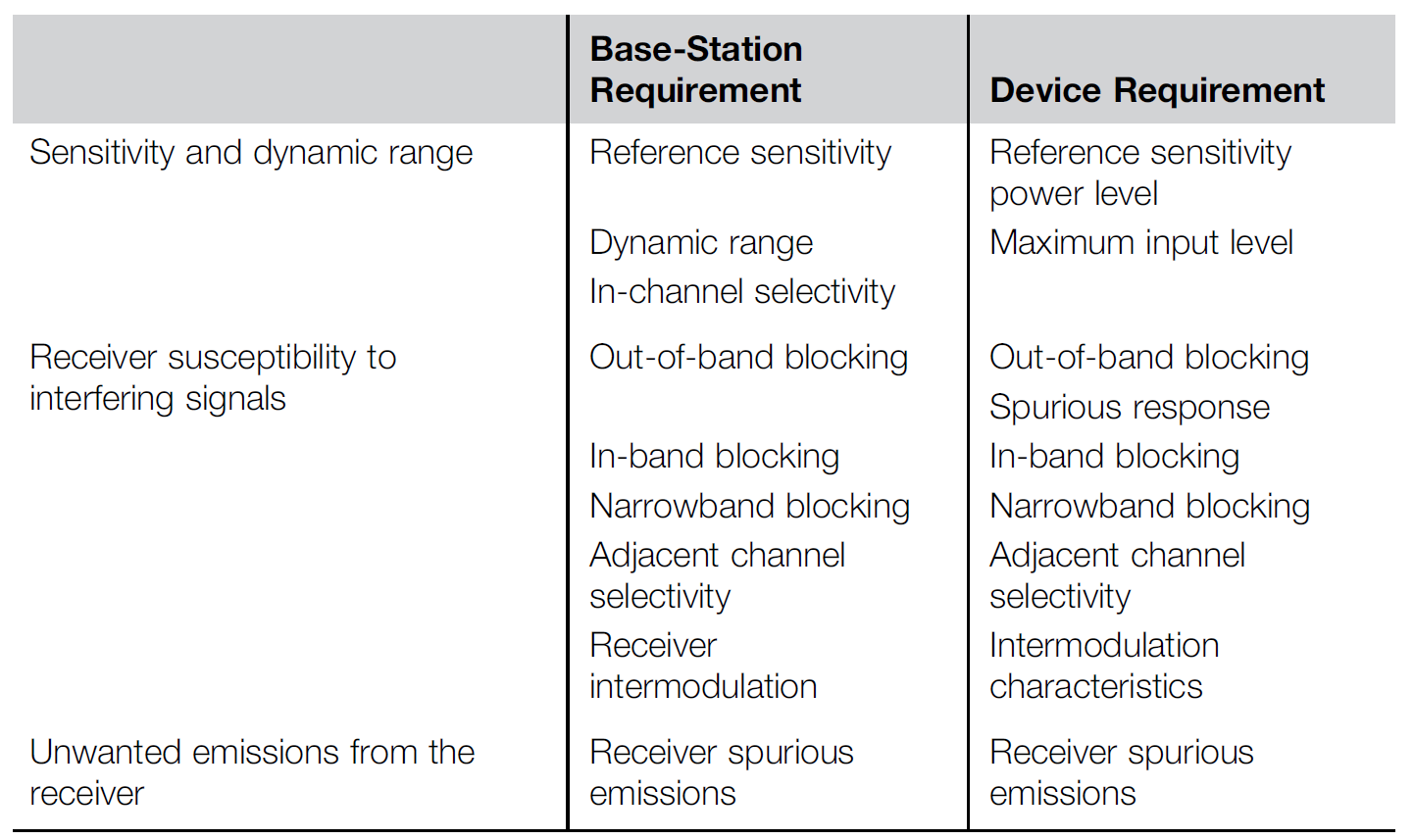

上表按上述三个部分分类列出了终端设备和基站的接收机特性清单。

6.3 区域要求

射频规范在不同地区存在显著差异，这些差异主要源于各地对频谱使用的监管政策。最突出的区域差异体现在频段划分及用途上，正如前文所述，许多射频要求都与特定频段直接相关。

举例来说，若某地区对杂散发射等参数有特殊规定，3GPP标准就需要纳入这些要求。对于基站设备，此类要求通常列为可选项并标注"区域性"；但终端设备则需满足工作频段涉及地区的所有区域性要求，因其可能跨区域漫游。NR（及LTE）在这方面的复杂度远超UTRA------由于发射机/接收机带宽存在差异，某些区域性要求难以强制实施。为此，NR专门设计了网络信令机制，在呼叫建立时通知终端设备适用的特定射频要求。

6.4. 通过网络信令实现频段特定设备要求

设备支持的通道带宽由NR工作频段决定，并受发射机和接收机射频性能的限制。这是因为在最大功率和高资源块数量的组合条件下，某些射频指标可能难以达标。

在NR和LTE系统中，当网络通过小区切换或广播消息向设备发送特定信令值（NS_x）时，设备需遵循额外的射频要求。这些要求主要涉及射频参数的约束与调整，包括输出功率、最大通道带宽以及传输资源块数量等。具体要求与设备射频规范中定义的NS_x值相对应，每个NS_x值代表特定的工作条件，其中NS_01为所有频段的默认值。NS_x值与附加最大功率降低（AMPR）机制相关联，该机制允许在特定条件下降低发射功率，其适用性取决于传输使用的最小资源块数量及通道带宽。

6.5. BS分类

为满足不同场景的基站部署需求，NR基站设有多套射频标准，每套标准对应特定基站类型。在制定NR射频规范时，根据宏蜂窝、微蜂窝和微微蜂窝的应用场景，将基站划分为以下三类：

广域基站

适用场景：宏蜂窝覆盖
最小地面距离：35米
典型部署：高塔或屋顶架设
覆盖特点：提供大范围室外覆盖及深度室内穿透

中程基站

适用场景：微蜂窝覆盖
最小地面距离：5米
典型部署：屋顶以下的室外站点
覆盖特点：室外热点覆盖及有限室内穿透

本地基站

适用场景：微微蜂窝覆盖
最小地面距离：2米
典型部署：室内办公环境或热点区域
安装方式：墙面或天花板安装

基于更小的最小耦合损耗假设，本地与中程基站的技术指标与广域基站存在以下差异：

发射功率限制

中程基站：单天线单载波≤38dBm
本地基站：≤24dBm
广域基站：无上限要求

频谱模板

中程/本地基站：杂散发射限值相应降低

接收机性能

参考灵敏度：限值更宽松
动态范围及ICS指标相应调整

共址要求

较广域基站更为宽松

抗干扰性能

所有指标均基于更高的接收灵敏度限值
适配更小的最小耦合损耗假设

7. 传导输出功率电平要求

7.1. 基站输出功率与动态范围

基站的最大输出功率并无统一标准。根据基站类别不同，中程基站功率上限为38 dBm，局域基站则为24 dBm。规范中还设置了容差范围，用于限定实际功率与标称值的允许偏差。

在功率控制方面，标准明确了资源单元的总功率动态范围，并规定了基站的功率可调区间。对于TDD工作模式，特别制定了功率掩码要求，具体包括：

上行子帧期间的关闭功率电平
发射机状态切换时的最大瞬态响应时间

这些指标共同确保了基站功率输出的精确控制和稳定运行。

7.2. 设备输出功率与动态范围

设备功率等级定义分为三个步骤：

UE功率等级确定QPSK调制下的标称最大输出功率。不同频段数值可能有所差异，但目前所有频段的主流设备功率等级均设置为23 dBm。
最大功率降低(MPR)规定了特定调制方式与资源块分配组合允许的最大功率降幅。
附加最大功率降低(A-MPR)可能根据地区要求实施，通常与发射机特殊要求(如区域辐射限制)及特定载波配置相关。每组要求对应一个网络信令值NS_x，用于标识允许的A-MPR值及其适用条件。

功率控制规范包括：

最小输出功率等级设定设备动态范围
发射机关闭功率等级(适用于禁止发射状态)
通用开关时间模板
PRACH、PUCCH、SRS及PUCCH/PUSCH/SRS转换的专用时间模板

设备发射功率控制通过以下指标进行规范：

初始功率设置的绝对容限
子帧间相对功率容限
功率控制命令序列的累积容限

8. 传输信号质量

传输信号质量要求明确了信号在时域和频域中与理想调制信号的偏差范围。发射机射频组件会引入信号损伤，其中**功率放大器（PA）**的非线性特性是最主要的影响因素。基站和终端设备的信号质量主要通过误差矢量幅度（EVM）和频率误差指标进行评估。此外，终端设备还需满足额外的带内发射要求。

8.1. EVM与频率误差

信号质量指标的理论定义虽然直观，但实际评估过程十分精细，3GPP规范对此有详细规定。这本质上是一个需要同时优化定时、频率和信号星座图匹配的多维优化问题。

EVM（误差矢量幅度）是评估调制信号星座图误差的关键指标，其计算方法是对所有调制符号中活跃子载波的误差矢量取均方根值，最终以理想信号功率的百分比形式呈现。该指标本质上界定了在发射机与接收机之间无额外损伤情况下，接收端能够达到的最大信干噪比（SINR）。

考虑到接收机能够消除时域色散等部分信号损伤，EVM评估通常在完成循环前缀去除和均衡后进行。这种评估方式将接收机的标准化模型纳入考量。最终通过平均处理EVM评估得到的频率偏移量，可作为发射信号频率误差的可靠衡量标准。

8.2. 设备带内发射

带内发射是指信道带宽内的发射。该要求限制了设备在信道带宽内未分配资源块上的发射功率。与带外（OOB）发射不同，带内发射是在去除循环前缀和进行FFT后测量的，因为这反映了设备发射机对真实基站接收机的影响方式。

8.3. 基站时间对齐

5G NR的多天线技术要求基站从不同天线发射信号，如发射分集和MIMO技术。在载波聚合场景下，各载波可能由不同天线发射。为确保终端准确接收多天线信号，协议明确规定各发射分支间的时序关系，其中最大时间对齐误差是关键约束指标。该误差限值取决于具体应用的发射功能或功能组合。

9. 无用发射要求

根据国际电联无线电通信部门（ITU-R）建议书，发射机的无用发射分为带外发射 和杂散发射 。带外发射定义为靠近射频载波的发射，由调制过程产生；而杂散发射指射频载波之外的发射，这类发射可在不影响信息传输的前提下被抑制 。杂散发射的典型例子包括谐波发射 、互调产物 和频率转换产物。通常定义带外发射的频率范围称为带外域，而杂散发射限值则定义在杂散域。

ITU-R还将带外域与杂散域的边界设定为距载波中心频率2.5倍必要带宽处，对应NR系统的2.5倍信道带宽。这种要求划分方式易于应用于固定信道带宽系统，但对于灵活带宽的NR系统则更为复杂------这意味着适用要求的频率范围会随信道带宽变化。3GPP为基站和设备需求界定边界时采用了略有差异的方法。

当带外发射与杂散发射的推荐边界设定为 2.5倍 信道带宽时，载波的三阶和五阶互调产物将落入带外域，该域覆盖载波两侧各两倍信道带宽的频率范围。针对带外域，基站和设备均需满足两项重叠要求：频谱发射模板（SEM）和邻信道泄漏比（ACLR）。

9.1. 实现方面

OFDM信号的频谱在信道带宽之外的衰减速度较慢。由于NR发射信号占据了98%的信道带宽，仅靠基本的OFDM信号难以满足带宽外的杂散发射限制要求。不过，NR规范并未明确规定实现这些发射指标的具体技术方案。在实际应用中，时域加窗是OFDM系统中常用的频谱控制方法。

系统通常采用多级滤波方案，包括基带时域数字滤波和射频模拟滤波。同时，必须特别关注功率放大器（PA）的非线性特性，这是产生带外互调干扰的主要因素。虽然可以通过功率回退提高PA的线性度，但这会降低功率效率，因此需要尽量减少回退量。

为此，可采用额外的线性化技术。这些方案对基站尤为重要，因为基站对实现复杂度的限制较少，采用先进的线性化技术能有效控制频谱发射。典型的技术包括前馈、反馈、预失真和后失真等方法。

9.2. 带外域发射掩模

发射掩模定义了必要带宽以外允许的带外频谱发射。如前所述，在确定带外发射与杂散发射之间的频率边界时，如何考虑灵活信道带宽对于NR基站和设备采用不同的处理方式。因此，发射掩模的制定也基于不同原则。

9.2.1. 基站工作频段杂散发射限值

NR基站采用"工作频段杂散发射"(OBUE)的统一概念，有效解决了OOB（带外）与杂散域边界随信道带宽变化的动态调整问题。如下图所示，该技术要求覆盖基站发射机整个工作频段，并向两侧各延伸10-40MHz范围。超出此范围的指标则完全遵循ITU-R建议书的杂散发射监管限值。

从上图可以看出，工作频段杂散发射的主要频率范围在较窄信道带宽时可能同时涵盖杂散域和OOB域。因此，处于杂散域的频率限值必须满足ITU-R监管要求。该模板设计适用于所有信道带宽，其起始点设定为距信道边缘10-40MHz处，与ITU-R限值完美衔接。值得注意的是，OBUE采用100kHz测量带宽定义，其模板特性与LTE保持高度一致。

在基站载波聚合应用场景中，OBUE要求（与其他射频指标一样）适用于所有多载波传输模式。此时OBUE将基于射频带宽边缘载波进行定义。对于非连续载波聚合情况，子块间隙内的OBUE需按各子块贡献值进行累积计算。

另外，针对美国（需符合FCC第47章规定）和欧洲部分频段（需符合ECC规定），还制定了专门的附加限值要求。这些特殊限值独立于常规的工作频段杂散发射限值体系之外。

9.3. 相邻信道泄漏比

除频谱发射模板外，带外发射还通过ACLR（相邻信道泄漏比）指标进行定义。该概念对于分析工作于相邻频段的两个系统间的共存问题极为实用。

ACLR定义为：在指定信道带宽内发射的功率与相邻信道上产生的无用发射功率之比。对应的接收机指标称为ACS（相邻信道选择性），用于表征接收机抑制相邻信道信号的能力。

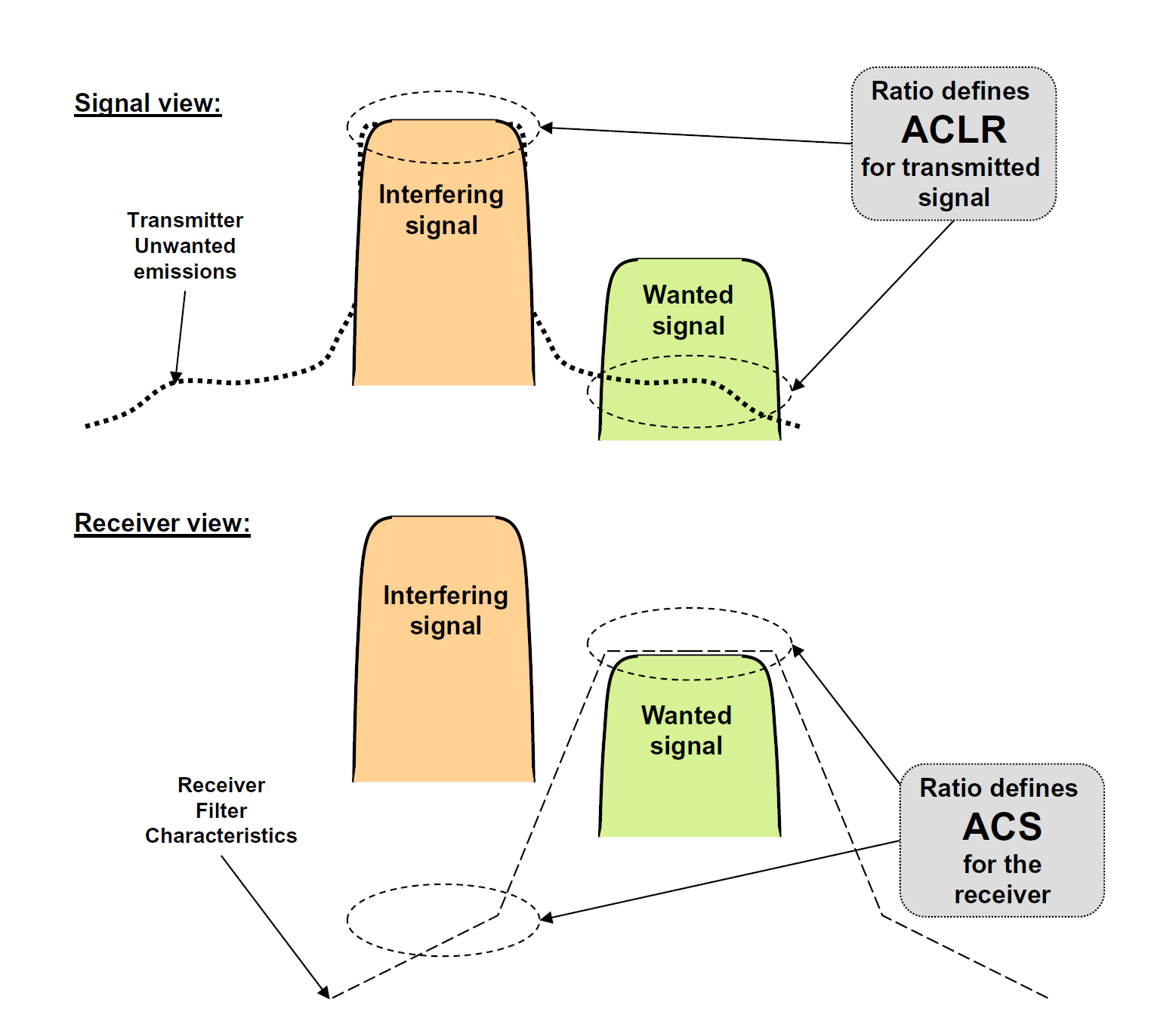

上图展示了期望信号与相邻信道干扰信号场景下ACLR和ACS的定义原理。干扰信号在期望信号接收端产生的无用发射泄漏由ACLR决定，而期望信号接收机抑制相邻信道干扰信号的能力则由ACS决定。这两个参数共同决定了相邻信道传输间的总泄漏量，该比值称为相邻信道干扰比（ACIR），其定义为：一个信道上的发射功率与相邻信道接收机受到的总干扰功率之比（包含发射机ACLR缺陷和接收机ACS缺陷的影响）。

相邻信道参数间的数学关系为：

A C I R = 1 ( 1 / A C L R ) + ( 1 / A C S ) ACIR=\frac{1}{(1/ACLR)+(1/ACS)} ACIR=(1/ACLR)+(1/ACS)1

由于NR支持灵活的带宽配置，ACLR（邻道泄漏比）和ACS（邻道选择性）可以针对两个相邻信道采用不同的带宽进行定义。公式同样适用于不同信道带宽的场景，但要求所有三个参数（ACIR、ACLR和ACS）必须基于相同的两个信道带宽来计算。

NR设备和基站的ACLR限值是基于NR系统与相邻载波上NR或其他系统共存场景的详细分析确定的。NR基站的ACLR要求覆盖两种场景：与相同带宽的NR接收机相邻，以及与LTE接收机相邻。基站ACLR规范设定为45dB，这明显严于设备的ACS要求。根据公式，在下行链路中，设备接收机性能将决定ACIR水平，从而影响基站与设备的共存性。这种设计具有系统成本优势，它将实现复杂度集中在基站侧，避免了对所有设备提出高射频性能要求。

对于基站载波聚合场景，ACLR要求（与其他射频指标一样）适用于所有多载波传输，并针对射频带宽边缘的载波进行定义。当非连续载波聚合的子块间隙过小导致ACLR要求"重叠"时，需要为间隙定义特殊的累积ACLR要求（CACLR）。CACLR计算需综合考量间隙两侧载波的泄漏贡献，其限值与基站ACLR要求一致，均为45dB。

设备ACLR限值的设定同时考虑了两种相邻信道场景：NR接收机和UTRA接收机。在载波聚合情况下，设备ACLR要求适用于聚合后的总信道带宽，而非单个载波。NR设备的ACLR限值为30dB，显著低于基站的ACS要求。根据公式，在上行链路中，设备发射机性能将成为ACIR的决定因素，进而影响基站与设备的共存性。

9.4. 杂散发射限制

基站的杂散发射限值参考国际建议，但仅在工作频段无用发射限值范围之外的区域定义（如下图所示），即与基站发射机工作频段间隔至少10-40 MHz的频率。此外，为保护可能与NR共存甚至共址的其他系统，还存在额外的地区性或可选限值。

这些附加杂散发射要求中考虑的其他系统包括GSM、UTRA FDD/TDD、CDMA2000和PHS。

对于频谱辐射模板（SEM）覆盖范围之外的所有频段，设备杂散发射限值均有定义。这些限值通常基于国际法规，但当设备漫游时，还需满足与其他频段共存的额外要求。附加杂散发射限值可能关联网络信令值。

此外，针对接收机也定义了基站和设备的发射限值。由于接收机发射主要由传输信号主导，其杂散发射限值仅适用于发射机未激活时，或对于具有独立接收天线接口的NR FDD基站，在发射机激活时同样适用。

9.5. 占用带宽

占用带宽是针对某些地区（如日本和美国）设备的法规要求，最初由国际电联无线电通信部门（ITU-R）定义为最大带宽范围，超出该范围的辐射不得超过总辐射的特定百分比。对于NR技术，占用带宽等于信道带宽，其外允许的最大辐射量为1%（每侧0.5%）。

9.6. 发射机互调

射频发射机的另一个实现考量是其发射信号可能与基站或设备附近传输的另一强信号产生互调。因此，对发射机互调性能提出了明确要求。

对于基站而言，该要求基于静态场景设定：假设存在另一部共址基站发射机，其发射信号出现在被测基站天线连接器处，但需衰减30dB。由于是静态场景，标准规定在干扰信号存在的情况下，所有杂散发射限值仍必须得到满足，且不允许出现额外的不必要辐射。

对于终端设备的要求类似：设定场景中存在另一部终端发射信号，该信号出现在被测设备天线连接器处时需衰减40dB。规范明确了由此产生的互调产物必须低于主发射信号的最小衰减量要求。

10. 传导灵敏度与动态范围

参考灵敏度要求的主要目的是验证接收机噪声系数，该系数用于衡量接收机射频信号链对接收信号信噪比（SNR）的劣化程度。因此，选择采用QPSK调制方式的低SNR传输方案作为参考灵敏度测试的基准信道。

参考灵敏度的定义为：在接收机输入电平满足参考信道最大吞吐量95%时的信号接收水平。

对于该设备，参考灵敏度测试需在全信道带宽信号条件下进行，且所有资源块均需分配给有用信号。

动态范围要求的核心是确保接收机在远高于参考灵敏度的接收信号电平下仍能正常工作。基站动态范围的测试场景假设存在增强干扰及相应更高的有用信号电平，从而验证接收机不同损伤效应的影响。为强化测试条件，该测试采用16QAM调制的高SNR传输方案，并额外添加比假定噪声基底高20dB的加性高斯白噪声（AWGN）干扰信号，以进一步提升接收机的信号接收电平测试强度。

该设备的动态范围要求具体体现为：满足吞吐量需求时的最高信号接收电平。

11. 接收机对干扰信号的敏感性

基站和设备有一系列要求，定义了接收机在存在较强干扰信号时接收目标信号的能力。设置多重要求的原因是：根据干扰信号与目标信号的频率偏移量，干扰场景可能差异很大，且不同类型的接收机缺陷会影响性能。这些不同干扰信号组合的目的是尽可能模拟基站和设备接收机工作频段内外可能遇到的各种带宽干扰信号场景。

虽然基站和设备的要求类型非常相似，但信号电平不同，因为两者的干扰场景差异很大。此外，设备也没有与基站ICS（同信道选择性）要求对应的项目。

以下是针对NR基站和设备定义的要求，从大频率间隔的干扰信号逐步向近端过渡（参见上图）。当干扰信号为NR信号时，其带宽均等于或小于目标信号，但最大不超过20 MHz。

• 阻塞：该场景模拟工作频段外（带外阻塞）或工作频段内（带内阻塞）存在强干扰信号，但干扰不与目标信号邻接。对于基站，带内阻塞包含工作频段外前20-60 MHz的干扰；对于设备则为前15 MHz。带外场景采用连续波（CW）信号建模，带内场景采用NR信号建模。基站还有额外（可选）的共站要求------当与其他工作频段的基站共址时的阻塞场景。设备在带外阻塞要求中允许固定数量的例外频点，每个指定频道的杂散响应频率点需满足更宽松的杂散响应要求。

• 邻道选择性（ACS）：该场景在目标信号邻道存在强信号，与对应的ACLR要求密切相关。邻道干扰采用NR信号。设备的ACS要求分高低两个信号电平场景。

• 窄带阻塞：该场景模拟相邻的强窄带干扰，基站要求采用单资源块NR信号建模，设备采用CW信号建模。

• 同信道选择性（ICS）：该场景在信道带宽内存在多个不同功率的接收信号，需验证较弱"目标信号"在较强"干扰信号"存在时的性能。ICS仅针对基站定义。

• 接收机互调：该场景在目标信号附近存在两个干扰信号（CW信号+NR信号组合），用于测试接收机线性度。干扰信号的频率位置设置需使主要互调产物落入目标信号信道带宽内。基站还有窄带互调要求：CW信号极接近目标信号，NR干扰为单RB信号。

除ICS外，所有要求中的目标信号均采用与参考灵敏度要求相同的参考信道。加入干扰后，需在"灵敏度劣化"的更高目标信号电平下，达到与参考灵敏度相同的95%相对吞吐量。

12. NR的辐射射频要求

终端设备和基站的辐射射频要求多由传导射频要求直接转化而来。与传导要求相比，辐射要求还需额外考虑天线特性。

基站输出功率和无用发射等辐射指标的定义可采用两种方式：

1）使用等效全向辐射功率（EIRP）作为方向性要求，其中已包含天线增益计算；

2）采用总辐射功率（TRP）设定限值。虽然为基站新增了两项方向性辐射要求，但NR系统中大多数终端设备和基站的辐射要求仍以TRP作为主要限值标准，这一选择基于多方面考量。

TRP与EIRP的关系取决于辐射天线数量，并受基站实现方式影响，包括天线阵列几何结构及各天线端口无用发射信号的相关性。这意味着采用EIRP限值时，不同实现方案会导致总辐射无用功率存在差异。因此EIRP限值无法有效控制网络总干扰量，而TRP要求则能确保限定网络注入的总干扰量，且与基站具体实现方式无关。

3GPP选择将无用发射定义为TRP的另一重要原因在于无源系统与有源天线系统（AAS）的特性差异。对于无源系统，有用信号与无用发射间的天线增益差异较小，EIRP与TRP呈正比关系，可互换使用。但在NR等有源系统中，有用信号与无用发射（以及不同实现方案）的EIRP可能存在显著差异，导致EIRP与TRP不成比例，此时用EIRP替代TRP会产生偏差。

12.1. FR2频段的辐射设备要求

由于FR2频段运作需要更多天线元件且毫米波技术需实现高度集成，其射频要求通过独立规范定义。该要求体系与FR1频段的传导射频要求基本一致，但多项指标限值存在差异。毫米波频段的共存特性降低了ACLR和频谱掩模等要求，该结论已通过3GPP共存研究及学术界验证。

相比成熟的6GHz以下频段（FR1）技术，毫米波技术的实现更具挑战性。需注意，FR2定义的通道带宽和参数集通常与FR1不同，因此各项要求（尤其是接收机要求）无法直接对比。

以下是FR2辐射射频要求的概览：

• 输出功率要求 ：最大输出功率与FR1量级相当，但需同时满足TRP和EIRP指标。最小输出功率与发射器关闭功率高于FR1。辐射发射功率作为新增方向性要求，与最大输出功率不同。

• 发射信号质量 ：频率误差与EVM要求与FR1类似，多数限值相同。

• 辐射杂散发射要求 ：占用带宽、ACLR、频谱掩模和杂散发射的定义方式与FR1一致，后两项基于TRP。多数限值较FR1宽松，ACLR因更优共存性放宽约10dB。

• 参考灵敏度与动态范围 ：定义方式同FR1，但电平不可比。

• 接收机抗干扰性能：ACS、带内/带外阻塞的定义与FR1相同，但因FR2仅有宽带系统，未定义窄带阻塞场景。得益于更优共存性，ACS较FR1放宽约10dB。

12.2. FR1频段辐射基站要求

1-O型基站的射频要求仅针对辐射（OTA）性能，其指标通常基于传导要求通过直接引用或比例换算确定。主要包含两项辐射性能指标：辐射发射功率和OTA灵敏度。

1-H型基站采用混合要求集，在传导要求基础上增加了与1-O型相同的两项辐射要求：

• 辐射发射功率：基于基站声明的各发射波束在特定方向上的天线阵列波束赋形方向图，以等效全向辐射功率（EIRP）表示。其核心要求与基站输出功率类似，重点在于确保声明的EIRP电平的准确性。

• OTA灵敏度：依据制造商声明的方向性要求，需明确指定一个或多个OTA灵敏度方向（OSDD）。该指标通过特定接收方向上的天线阵列波束赋形方向图，以声明的等效全向灵敏度（EIS）电平来定义。EIS限值不仅要在单一方向上达标，还需满足接收目标方向到达角度范围（RoAoA）内的要求。根据有源天线系统（AAS）基站的适配特性，分为两种声明方式：

• 具备方向自适应能力的接收器（可重定向接收目标）：声明需包含指定接收方向的调整范围，EIS限值应在该范围内满足，测试时需选取五个声明的灵敏度RoAoA进行验证。

• 若接收器不具备方向自适应性，因而无法重定向接收目标方向，则声明应包含指定接收• 目标方向的单一灵敏度RoAoA，且需满足EIS限值要求。

需注意，OTA灵敏度要求是在参考灵敏度要求之外额外规定的------参考灵敏度既包含传导测试要求（适用于1-H类基站），也包含辐射测试要求（适用于1-O类基站）。

12.3. FR2频段基站辐射要求

FR2频段2-O型基站的射频要求主要规范了毫米波频段基站的辐射性能指标。这些要求与1-O型基站的辐射规范相互独立，但两者与传导式基站射频要求共同收录于同一技术规范中。

该系列要求沿用了FR1频段辐射射频的基本框架，但在具体指标限值上存在显著差异。考虑到毫米波频段的传播特性，终端设备的部分性能指标（如ACLR、ACS）要求有所放宽，这一调整已通过3GPP共存研究验证。

FR2辐射射频要求的主要内容包括：

输出功率：最大输出功率与FR1保持一致，但需将传导功率转换为总辐射功率(TRP)。新增定向辐射发射功率指标，其动态范围要求参照FR1标准制定。
信号质量：频率误差、EVM及时序对齐要求基本延续FR1规范，多数限值维持不变。
杂散发射：占用带宽、频谱模板等指标定义与FR1相同，但ACLR及杂散发射基于TRP测量且限值更宽松，其中ACLR得益于更好的共存特性放宽约15dB。
接收性能：参考灵敏度与动态范围沿用FR1定义方法，但电平值不具备直接可比性。新增定向空口灵敏度指标。
抗干扰能力：ACS和阻塞性能指标保持FR1框架，但取消了窄带阻塞场景要求。凭借更优的共存条件，ACS限值较FR1更为宽松。

13. NR射频要求的持续发展

3GPP第15版中NR规范并未完全支持LTE现有的某些射频部署选项。多标准无线电（MSR）基站、多频段基站以及非连续操作等功能目前正在3GPP开发中，将在第15版最终规范或部分情况下在第16版中实现全面支持。

13.1. 多标准无线电基站

传统射频规范通常针对特定3GPP无线接入技术（如GSM/EDGE、UTRA、LTE和NR）单独制定。但随着移动通信技术的快速发展和多制式并行部署需求，不同无线接入技术（RAT）开始共享基站天线等基础设施，且多RAT运行往往在同一基站设备内实现。技术进步推动多RAT基站从单纯共享基础设施（如天线、馈线等）向更深度的集成演进，这得益于数字基带和射频技术的突破。

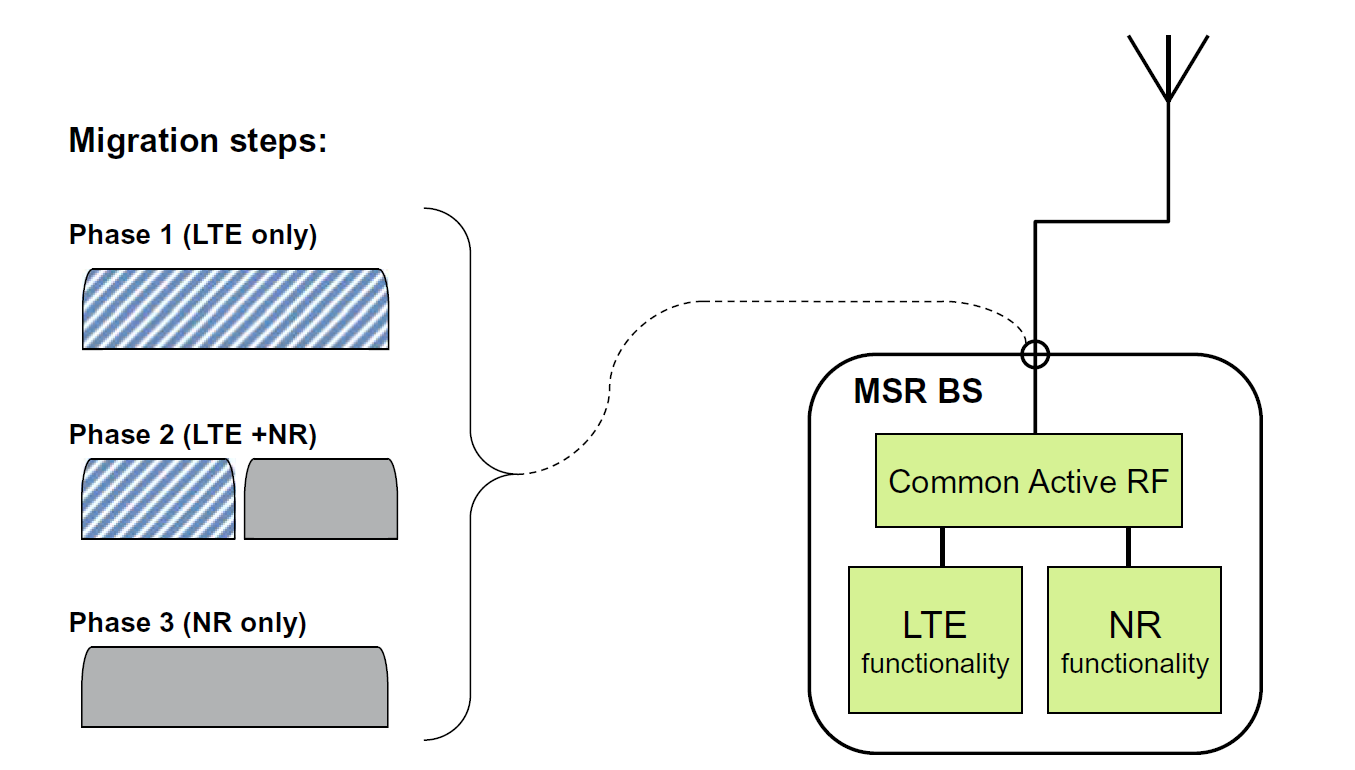

3GPP将MSR基站定义为：能够通过共用有源射频组件同时处理多RAT多载波的收发信机。这一严格定义突显了多RAT基站的核心价值（及实现挑战）在于射频架构的共享。如上图所示，在支持NR和LTE的基站中，虽然部分基带功能可能独立实现，但射频组件必须集成在同一有源模块中。

虽然NR的MSR基站规范是3GPP Release 15的工作内容，但首批NSA规范暂未包含MSR基站。NR预计于2018年作为新RAT加入MSR规范。MSR基站对NR的主要优势体现在：

• 支持通过同一硬件实现RAT平滑迁移（如从旧制式过渡到NR），便于在旧频谱逐步腾退时渐进部署NR

• 单台MSR基站既能灵活支持多RAT场景，也可独立运行任一RAT，顺应基站设计通用化趋势。减少基站型号对产业链各方均有利，单一方案即可满足多样化需求。

MSR概念显著改变了部分技术要求，同时保留了其他原有规范。其核心创新是引入"射频带宽"概念------定义为收发载波集合的总带宽。与传统以载波中心为基准不同，MSR基站的要求改为参照射频带宽边缘（类似载波聚合机制）。这种"以频率块为中心"的技术中立方案，通过射频带宽和通用限值实现了跨RAT的统一规范。

MSR基站频段按支持RAT类型分为三类（BC1-BC3）：非GSM成对频段、GSM成对频段和非成对频段。NR作为新RAT是否需要新增频段类别尚未确定。另一重要概念是"支持能力集（CS）"，作为厂商声明基站能力的组成部分，目前测试规范定义了15种能力集（CS1-CS15）。预计NR加入后将新增包含NR的RAT组合能力集。

MSR基站同样支持载波聚合。由于MSR规范已包含多载波射频要求的基本框架（无论是否聚合），其与普通载波的要求差异甚微。

13.2. 多频段基站

3GPP规范持续演进，通过支持多载波、多无线接入技术（RAT）以及频段内/跨频段载波聚合，显著提升了射频收发带宽能力。这一技术突破得益于射频设备的升级，使收发信机能够处理更宽的频带。自3GPP第11版开始，LTE和多标准无线基站（MSR）规范已实现共用射频设备在双频段同时工作的能力。这种多频段基站可覆盖数百MHz范围内的多个频段，而第14版进一步扩展了对两个以上频段的支持。

值得注意的是，虽然3GPP第15版工作未排除制定NR多频段基站规范的可能，但首批发布的非独立组网（NSA）规范并未完整定义频段范围2（FR2）的NR多频段操作。

多频段基站最常见的应用是频段间载波聚合。但需要指出的是，这类基站在LTE和UTRA引入载波聚合前就已存在。例如在GSM时代，双频段基站通过将两套独立收发信机集成于同一机柜来实现紧凑部署。而真正的多频段基站的区别在于：它们共用基站内的有源射频部件来完成多频段信号收发。

上图展示了一个典型基站架构：采用共用射频设计，同时支持X/Y双频段操作，通过双工器连接至共用天线接口。该基站具备多RAT能力（MB-MSR配置），在X频段运行LTE+GSM，Y频段运行LTE。需要注意的是，图中仅示意了两个频段的频率范围，可能对应接收或发射频段。

虽然共用天线接口可以减少站点设备数量，但实际部署中可能仍需为各频段配置独立天线系统。上图展示了X/Y双频段采用独立接口的设计，其射频部分仍为共用架构，仅在接口前通过滤波器分离频段路径。与共用接口设计类似，这种基站也可采用发射/接收单方多频段+另一方单频段的混合配置。

更复杂的方案是为收发信机配置独立天线接口，以提高收发路径隔离度。这对大带宽多频段基站尤为重要，因为其收发频段可能存在重叠。

鉴于多频段基站可能具备多RAT能力，以及天线接口共用/分离的多种实现方式，其能力声明将非常复杂。适用的要求和测试方法都取决于这些声明的具体配置。

13.3. 非连续频谱中的操作

部分频谱资源由于历史原因呈现零散分布状态。这种非连续频谱分配主要来源于两种情形：一是运营商回收的2G频谱（早期GSM网络建设中，受限于合路器滤波器等设备的技术瓶颈，授权频谱往往呈现交错分布）；二是运营商通过频谱拍卖获得的多个非相邻频段授权。

在部署非连续频谱时需重点关注：

• 基站需具备独立处理非连续频谱的能力

• 当总传输带宽超过单个频谱片段时，设备和基站需支持跨片段载波聚合

需要特别说明的是，基站的频谱非连续处理能力与载波聚合功能是两个独立的技术特性。从射频实现角度看，基站需要在分割的射频子块上独立收发信号（子块间存在频谱间隙）。如上图所示，这些间隙可能被其他运营商占用，因此基站射频设计必须满足非协调环境下的共存要求，这对特定频段的基站射频指标会产生直接影响。

尽管3GPP Release 15保留了制定NR基站非连续频谱规范的可能性，但首批NSA标准并未完全涵盖相关技术要求。
