【Arduino UNO Q】物联网IoT应用设计：SoC 温度与智能家居

本文介绍了 Arduino UNO Q 开发板通过 MQTT 协议上传 SoC 芯片温度至 Home Assistant 智能家居平台的项目设计。

项目介绍

Arduino UNO Q 开发板结合 MQTT 与 Home Assistant 实现物联网 SoC 温度数据采集和远程监控。

准备工作：硬件连接、环境搭建、安装软件包等；
SoC 温度：实时读取 Debian 系统自带的温度记录并终端打印；
MQTT：结合 MQTT 协议构建 JSON 温度报文，实现 EMQX 平台的转发与数据读取；
Home Assistant：报文添加 HA 标签，使 SoC 温度自动添加至 HA 平台，实现实时温度监控与历史记录查询等。

准备工作

包括硬件连接、系统安装、软件更新等。

详见：Arduino UNO Q 介绍、环境搭建、工程测试 .

硬件连接

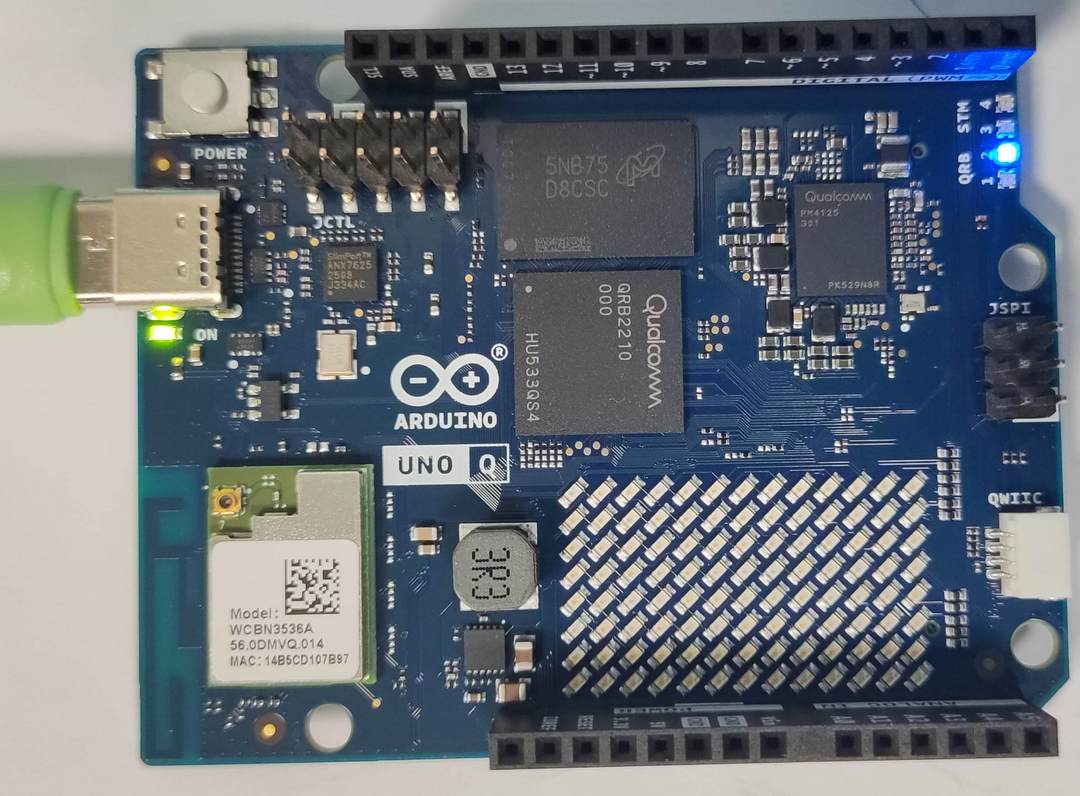

这里采用 SSH 远程控制，使用 Type-C 数据线供电并 WiFi 联网即可。

软件更新

更新软件包

bash 复制代码

sudo apt update
sudo apt upgrade

软件包安装

安装 paho-mqtt 软件包，用以简化 MQTT 通信指令；

bash 复制代码

sudo apt install python3-paho-mqtt

SoC 温度

查询并获取 SoC 温度文件路径，终端打印实时温度数据。

传感器路径

板载系统为 Debian 13，温度传感器挂在 hwmon (hardware monitoring) 子系统。

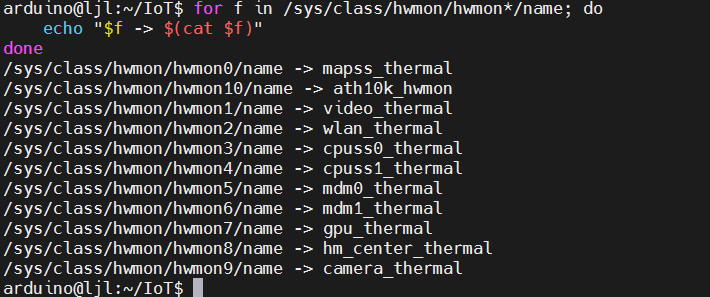

终端执行如下指令，获取 hwmon 所在路径

bash 复制代码

for f in /sys/class/hwmon/hwmon*/name; do
    echo "$f -> $(cat $f)"
done

回复 /sys/class/hwmon/hwmon0/name -> mapss_thermal 即为 SoC 主域温度；

对应文件路径 /sys/class/hwmon/hwmon0/temp1_input ；

若需要监控其他区域的温度，将路径中的 hwmon0 改为对应序号即可。

代码

python 复制代码

#!/usr/bin/env python3
import time

PATH = '/sys/class/hwmon/hwmon0/temp1_input'

try:
    while True:
        with open(PATH) as f:
            print(f'SoC 温度: {int(f.read()) / 1000:.1f} °C')
        time.sleep(1)
except KeyboardInterrupt:
    pass

保存代码。

效果

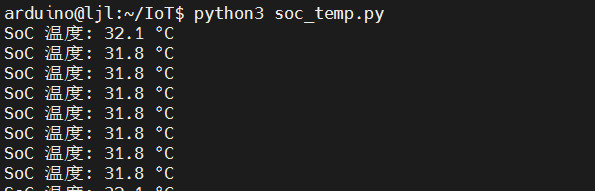

终端执行 python3 soc_temp.py 运行程序，终端打印实时温度数据

MQTT

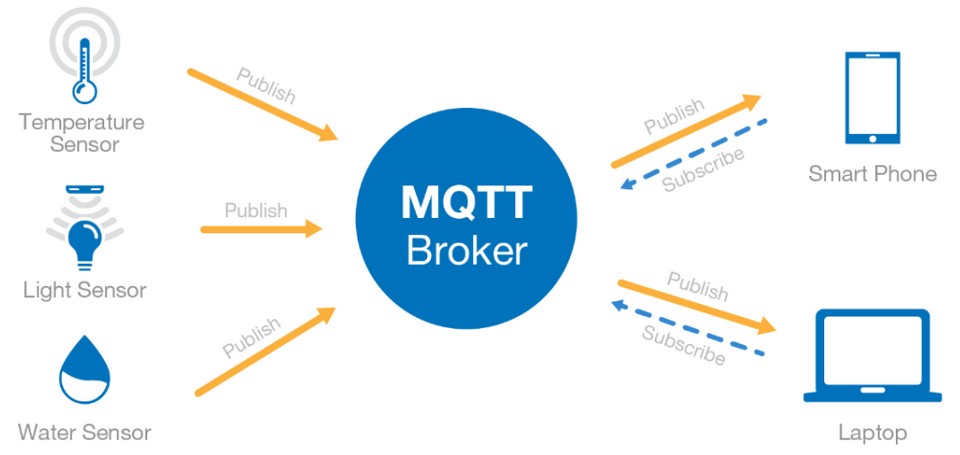

MQTT（Message Queuing Telemetry Transport, MQTT）即消息队列遥测传输，是一种基于发布/订阅范式的轻量级消息协议。

广泛应用于物联网（IoT）、机器与机器（M2M）通信、智能家居、医疗设备等领域。

这里将 SoC 温度数据通过 MQTT 协议上传至云端 MQTT Broker 服务器 EMQX .

代码

终端执行 touch soc_temp_mqtt.py 新建程序并添加如下代码

python 复制代码

#!/usr/bin/env python3
import paho.mqtt.client as mqtt
import time, json, subprocess

broker   = "192.168.31.116"
port     = 1883
topic    = "unoq/soc/temp"
username = "xxx"      # EMQX user name
password = "xxx"      # password
TEMP_FILE = "/sys/class/hwmon/hwmon0/temp1_input"

client = mqtt.Client(callback_api_version=mqtt.CallbackAPIVersion.VERSION2)
client.username_pw_set(username, password)   # MQTT Broker Client
client.connect(broker, port, keepalive=60)

def get_soc_temp():
    with open(TEMP_FILE, "r") as f:
        millideg = int(f.read().strip())
    return round(millideg / 1000.0, 1)

try:
    while True:
        temp = get_soc_temp()
        payload = json.dumps({"temp": temp, "unit": "℃", "ts": int(time.time())})
        client.publish(topic, payload, qos=0)
        print(payload)
        time.sleep(2)
except KeyboardInterrupt:
    pass

保存代码。

效果

终端执行 python3 soc_temp_mqtt.py 运行程序，终端打印 MQTT 报文

消息订阅

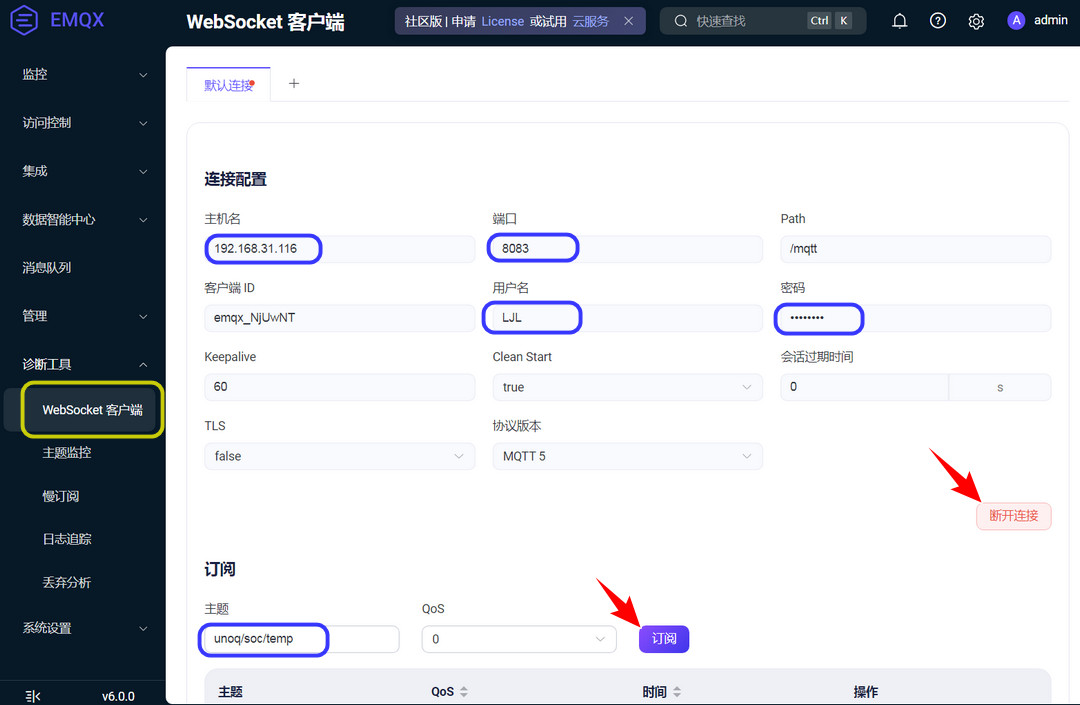

浏览器访问 http://192.168.31.116:18083 进入 EMQX 控制终端；

左侧工具栏 - 诊断工具 - WebSocket 客户端

填写 ip 地址、端口、用户名、密码，点击 连接 按钮；
在 订阅 面板中填写主题 unoq/soc/temp ；

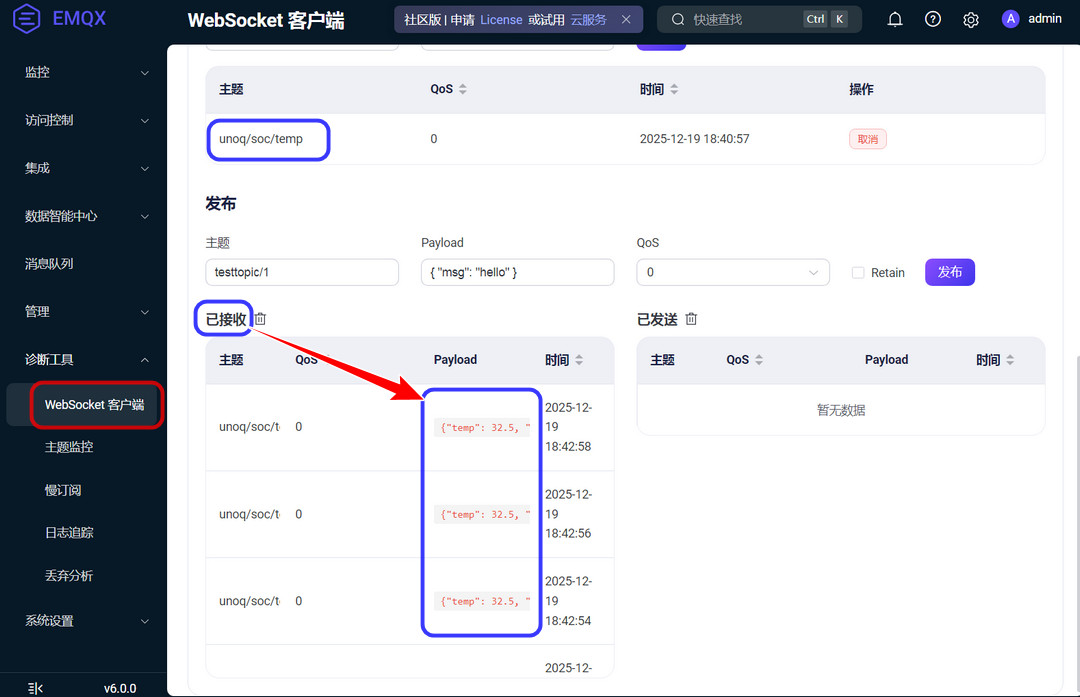

在下方消息框立刻收到 SoC 温度消息；

Home Assistant

Home Assistant 是一个开源的智能家居平台，旨在通过集成各种智能设备和服务，提供一个统一的、可自定义的家庭自动化解决方案。它允许用户监控、控制和自动化家中的各种设备，包括灯光、温度、安全系统、多媒体设备等。

这里将 SoC 温度数据通过 MQTT 协议上传至 Home Assistant 平台，包括流程图、代码、效果演示等。

流程图

开始
初始化
MQTT Broker
连接EMQX
触发HA配置
主循环
读取温度
构建JSON报文
发布主题
终端打印
延时

代码

终端执行 touch soc_temp_mqtt_ha.py 新建程序并添加如下代码

python 复制代码

#!/usr/bin/env python3
import time, json
import paho.mqtt.client as mqtt

# ----------- parameters -----------
MQTT_HOST = "192.168.31.116"
MQTT_PORT = 1883
MQTT_USER = "xxx"
MQTT_PASS = "xxx"
CLIENT_ID = "unoq_soc_temp"
DISCOVERY_PREFIX = "homeassistant"
NODE_ID = "UNO_Q"
OBJECT_ID = "soc_temp"
TEMP_PATH = "/sys/class/hwmon/hwmon0/temp1_input"
SEND_INTERVAL = 2
# -----------------------------------

STATE_TOPIC = f"{DISCOVERY_PREFIX}/sensor/{NODE_ID}/{OBJECT_ID}/state"
CONFIG_TOPIC = f"{DISCOVERY_PREFIX}/sensor/{NODE_ID}/{OBJECT_ID}/config"

def read_temp():
    with open(TEMP_PATH) as f:
        return round(int(f.read()) / 1000, 1)

def on_connect(cli, *_):
    config = {
        "name": "SoC Temp",
        "state_topic": STATE_TOPIC,
        "unit_of_measurement": "°C",
        "device_class": "temperature",
        "value_template": "{{ value_json.temperature }}",
        "unique_id": f"{NODE_ID}_{OBJECT_ID}",
        "device": {
            "identifiers": [NODE_ID],
            "name": "Arduino UNO Q",
            "model": "Arduino UNO Q",
            "manufacturer": "Qualcomm"
        }
    }
    cli.publish(CONFIG_TOPIC, json.dumps(config), retain=True)
    print("MQTT Connected")

def main():
    client = mqtt.Client(mqtt.CallbackAPIVersion.VERSION2, client_id=CLIENT_ID)
    client.username_pw_set(MQTT_USER, MQTT_PASS)
    client.on_connect = on_connect
    client.connect(MQTT_HOST, MQTT_PORT, keepalive=60)
    client.loop_start()

    while True:
        try:
            temp = read_temp()
            client.publish(STATE_TOPIC, json.dumps({"temperature": temp}), qos=1)
            print(f"Send temperature: {temp} °C")
        except Exception as e:
            print("Read/send failed:", e)
        time.sleep(SEND_INTERVAL)

if __name__ == "__main__":
    main()

保存代码。

效果

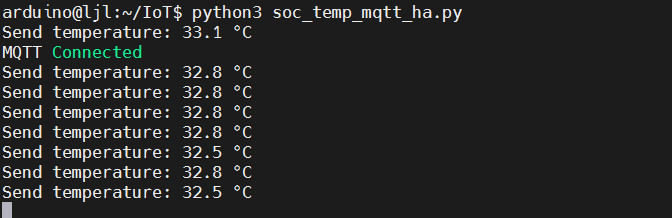

终端执行 python3 soc_temp_mqtt_ha.py 运行程序，终端打印发送的实时温度数据

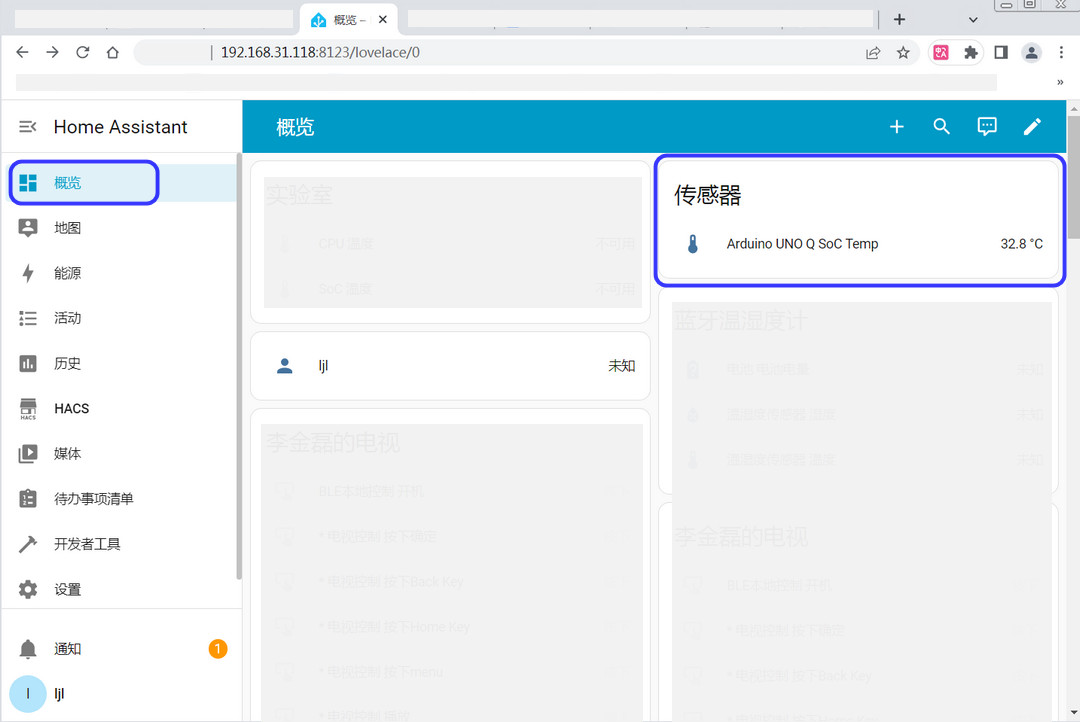

进入 HA 主页，刷新概览界面，可自动识别到 MQTT 传感器设备

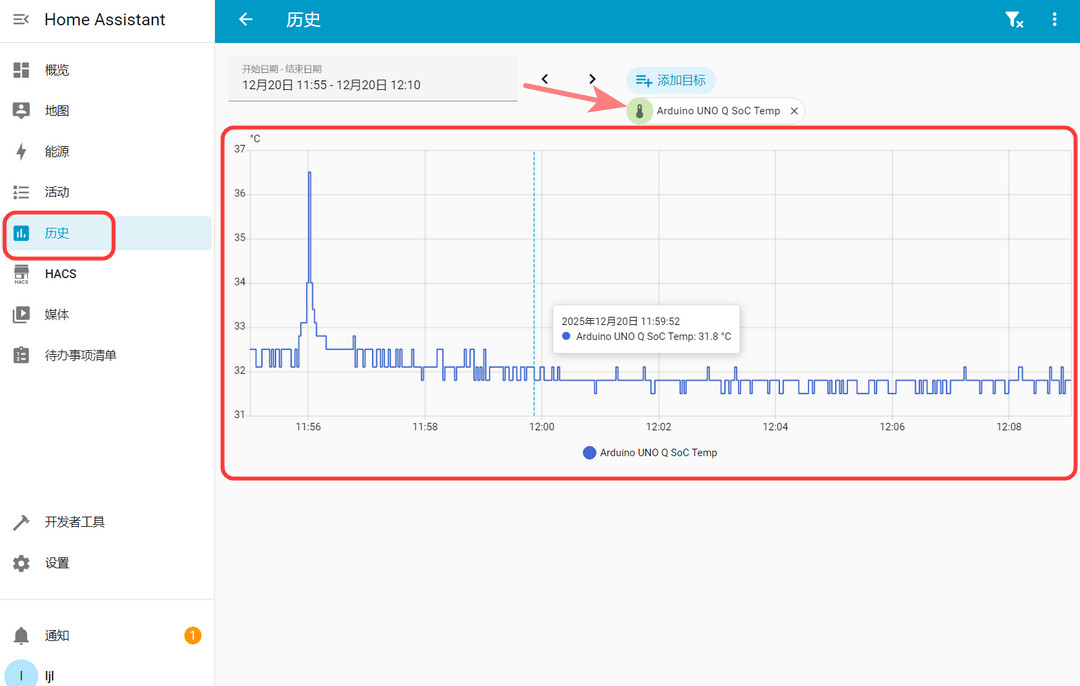

点击卡片进入详情，可查看历史数据

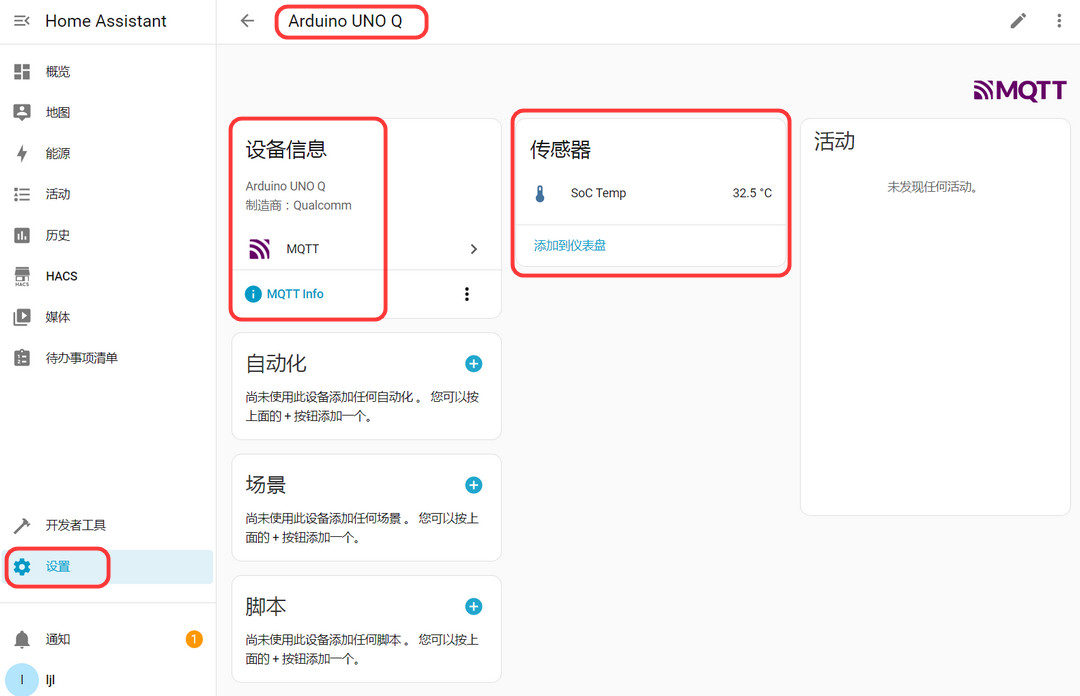

进入 设置 - 设备与服务 - 打开上方的 设备 标签页，点击目标 Arduino UNO Q 设备，可查看详细信息

总结

本文介绍了 Arduino UNO Q 开发板通过 MQTT 协议上传 SoC 芯片温度至 Home Assistant 智能家居平台的项目设计，为相关产品在物联网 IoT 领域的快速开发和应用设计提供了参考。
