本文介绍如何使用MRS2进行沁恒CH32H417双核芯片的开发，包含双核工程创建、编译、下载、调试的完整流程介绍。

一. 双核工程创建

MRS2可以直接新建CH32H417双核项目，步骤如下：

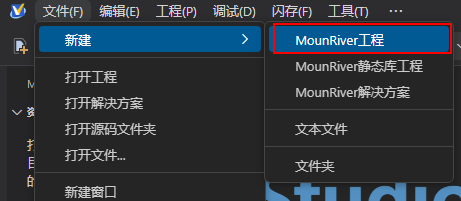

1．文件菜单点击新建->MounRiver工程，打开工程创建窗口。

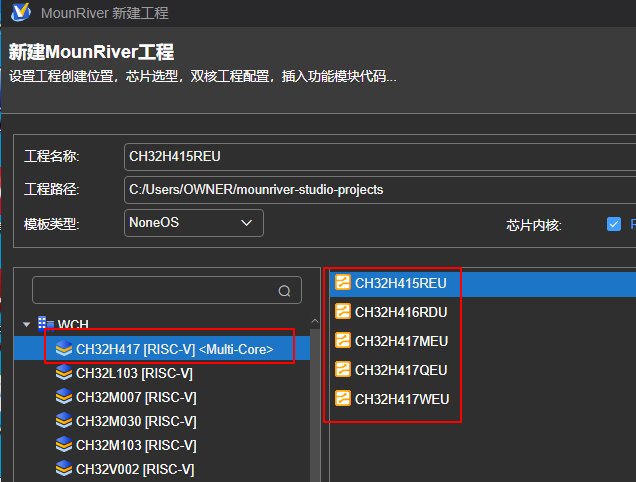

2．在新建工程界面，可选择CH32H417的芯片型号，点击下一步。

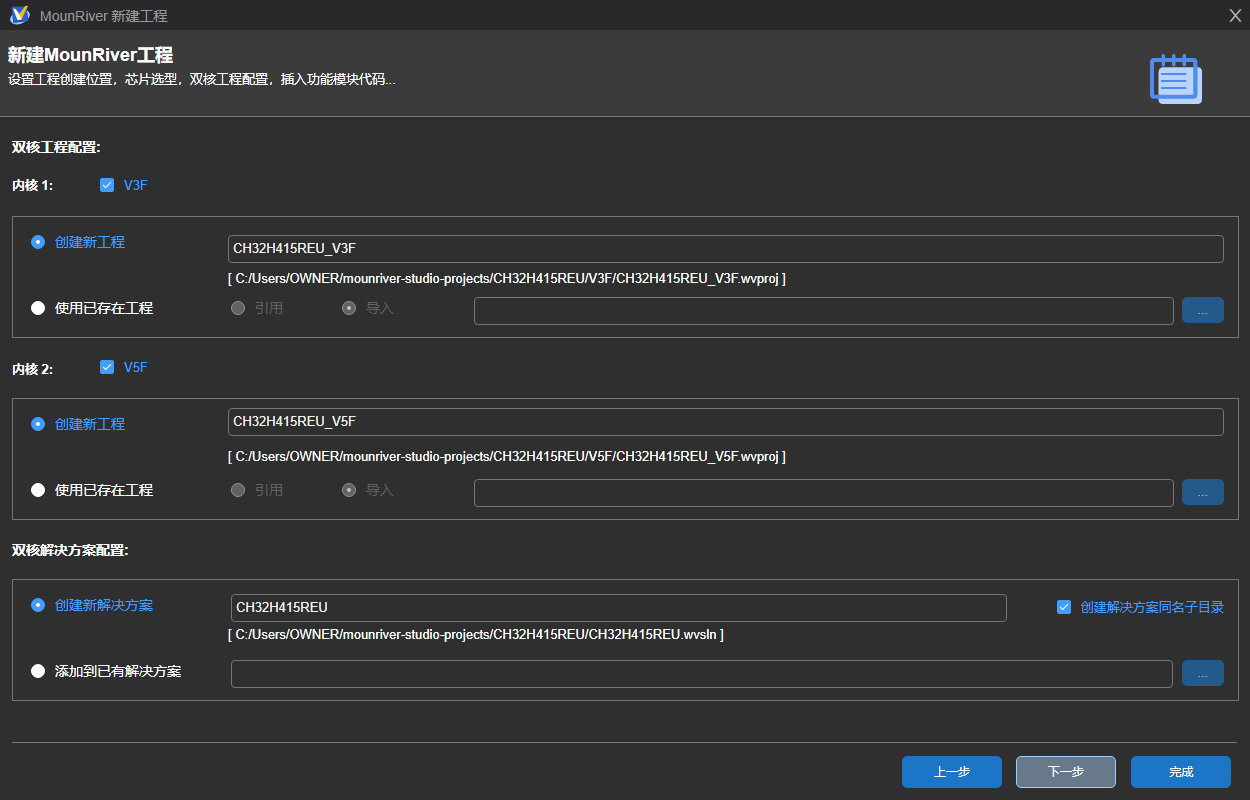

3．进行双核工程配置：可分别选择两个内核使用新建工程或导入已存在工程，并选择创建新双核解决方案或添加到已有解决方案。点击完成即可完成创建。

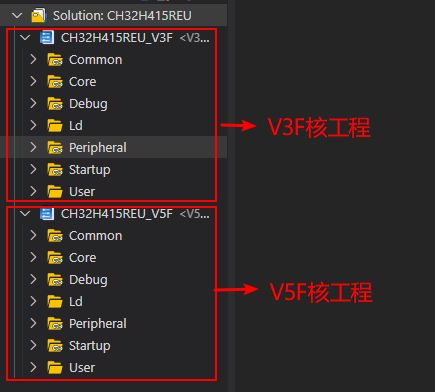

4．创建好的双核工程如图所示，包含V3F核工程和V5F核工程。

二. 双核工程编译

双核工程的两个核对应的工程都可单独进行编译配置与编译。

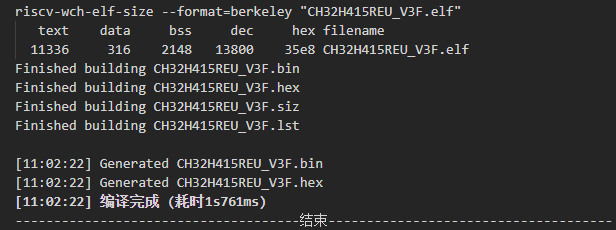

首先对V3F核工程进行编译，得到V3F核工程的可执行文件，位于V3F工程obj文件夹内。

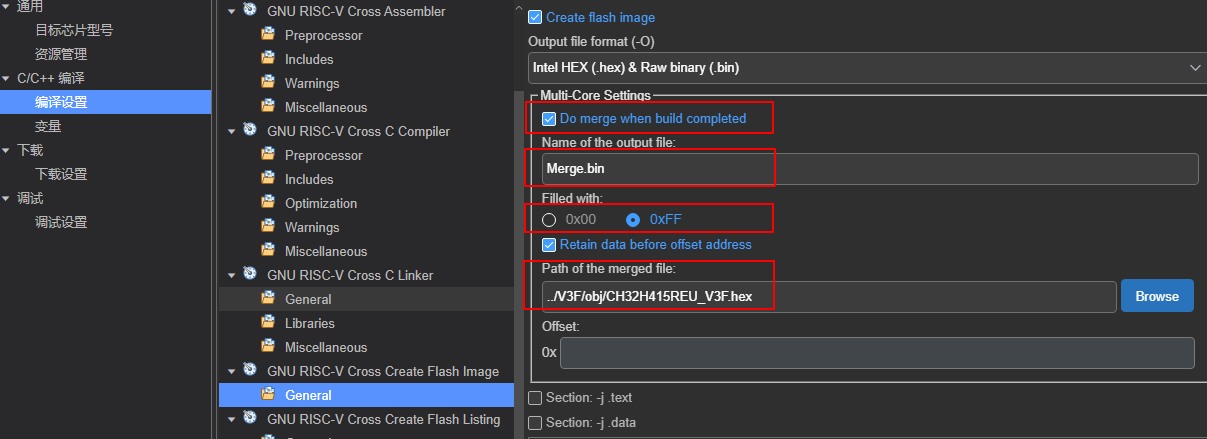

然后对V5F核工程进行编译。V5F核工程已默认设置了编译后对输出的可执行文件进行合并，合并相关设置如下图所示。可设置合并后文件名称，字节填充方式以及用于与V5F工程输出文件合并的文件。

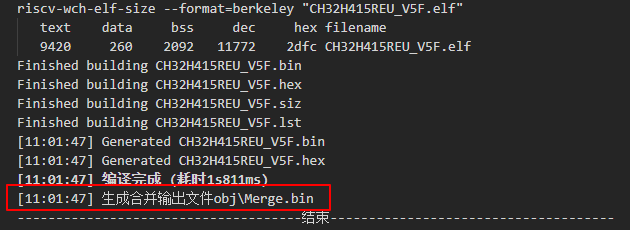

使用默认配置编译V5F核后，除了V5F核工程的可执行文件之外，会生成双核工程的合并输出文件Merge.bin，位于V5F工程的obj文件夹内。

三. 双核工程下载

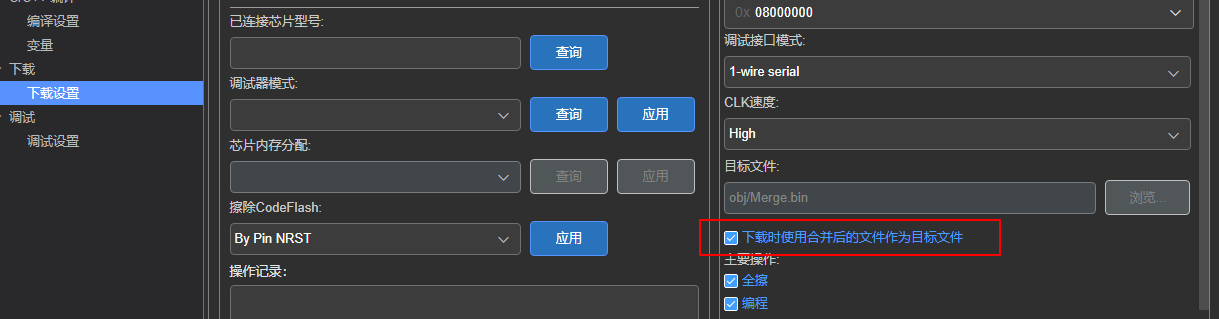

选择V5F工程，下载配置中已默认勾选"下载时使用合并后的文件作为目标文件"。

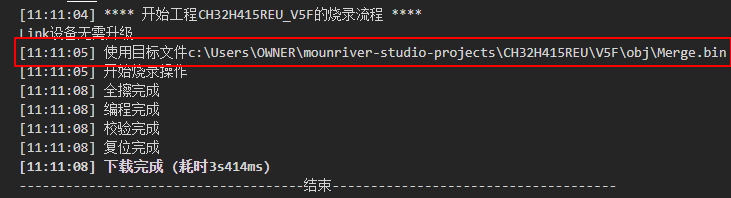

点击下载按钮，即可使用合并输出文件Mergin.bin进行下载。下载成功完成如下图所示。

下载成功后，串口输出如下图所示：

四. 双核工程调试

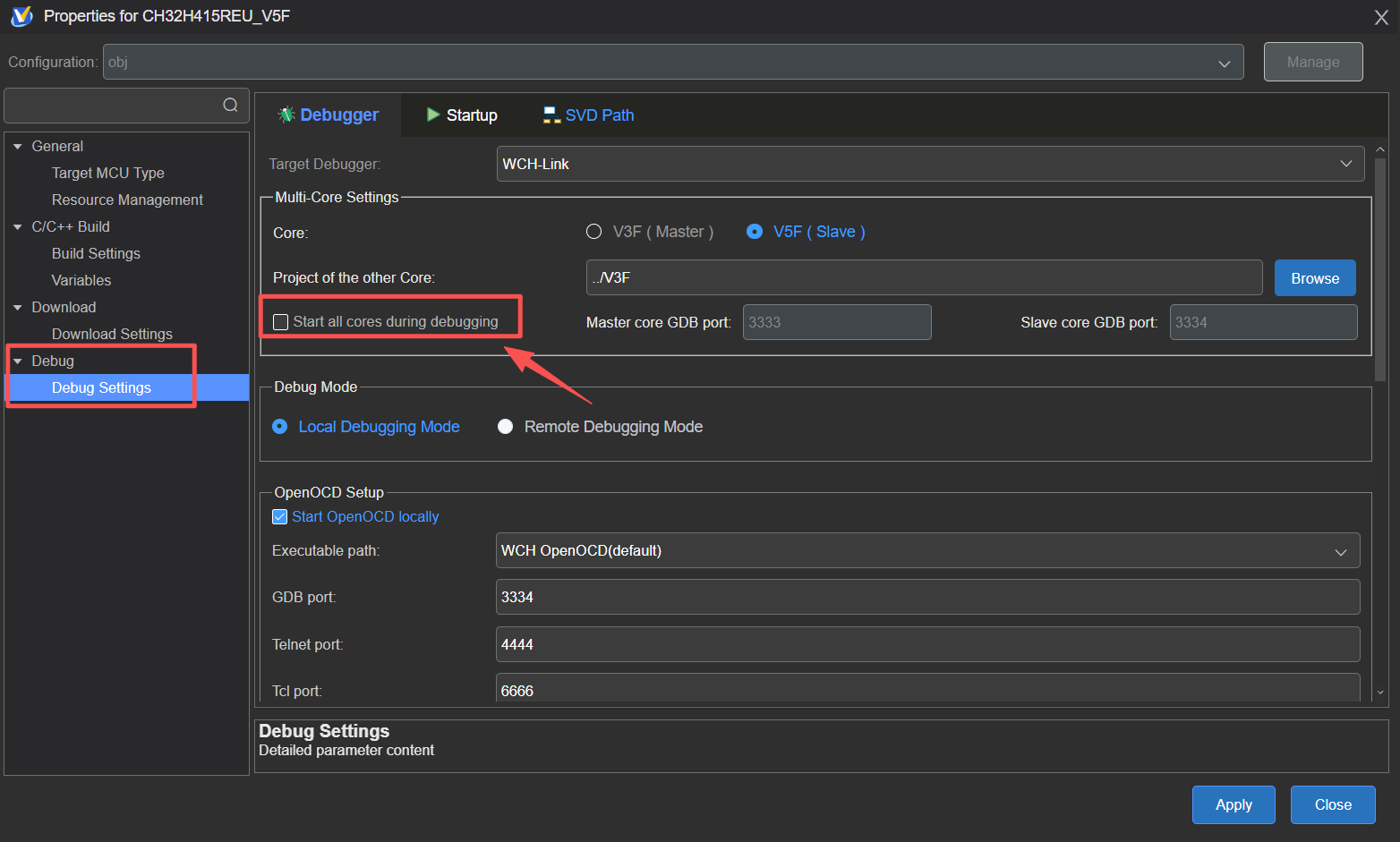

1．MRS2支持双核同时调试和每个核单独调试。默认调试时启动双核，如果只需要调试单核，可以右键工程选择Properties选项，在属性对话框中的选择Debug Settings->Debuger，取消勾选Start all cores during debugging即可。

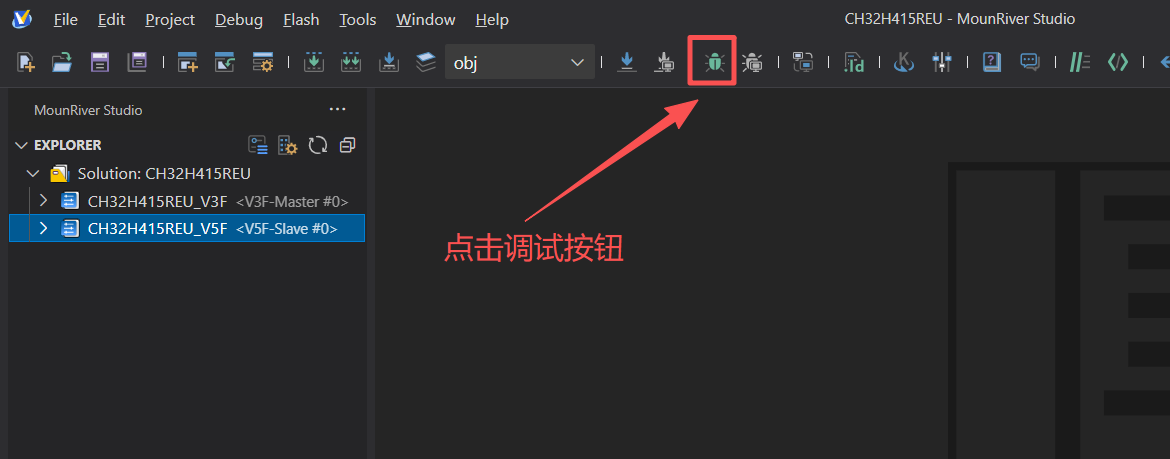

2．MRS2已经默认配置好所有的调试参数，无需更改。只要选择想要调试的工程后，点击调试按钮即可。

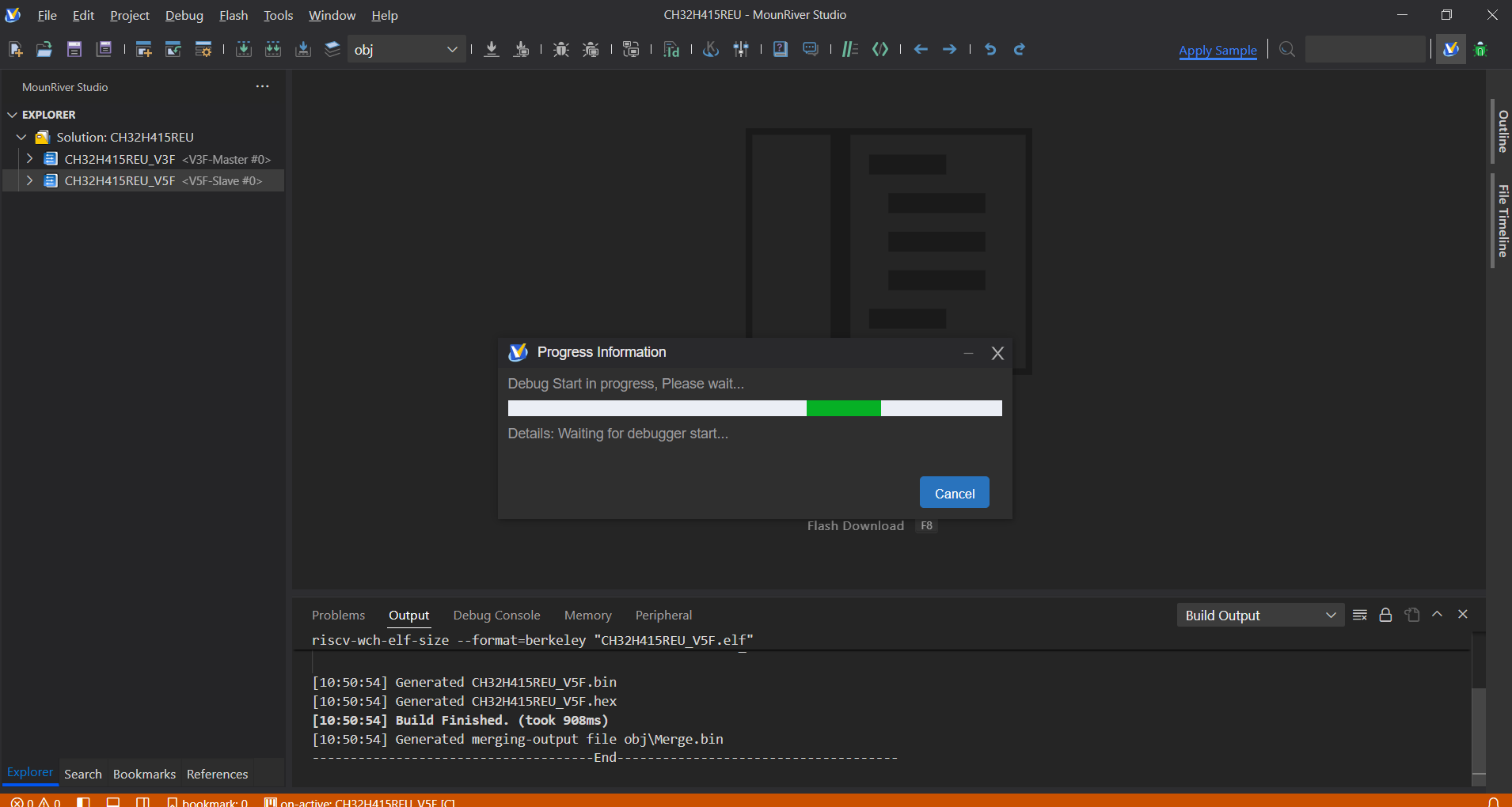

3．双核调试时，调试流程会依次启动V5F和V3F的两个窗口

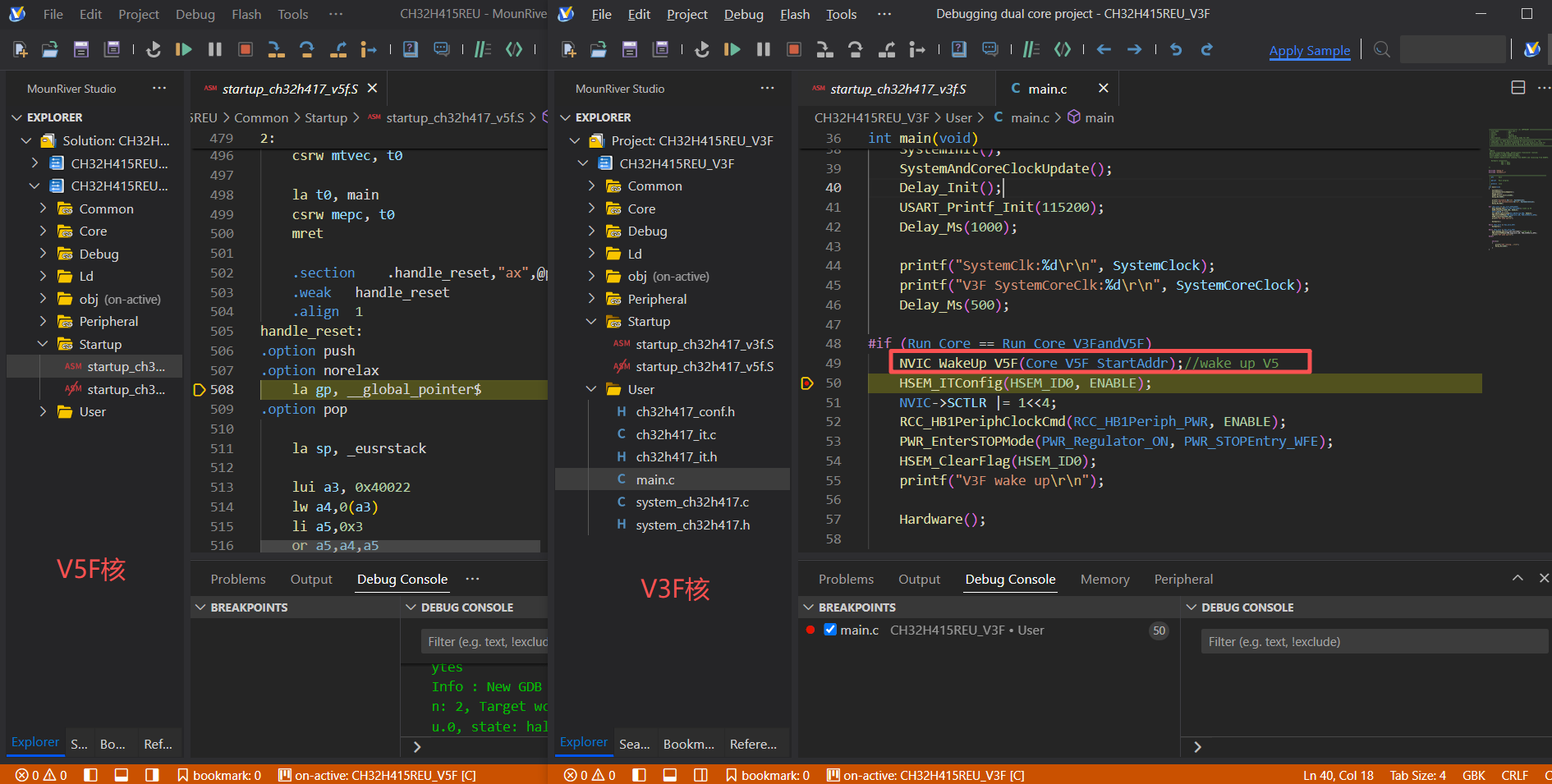

4．待调试流程启动完成后，一共会有两个窗口，分别包含V3F核工程和V5F核工程。其中V5F核处于休眠挂起，等待V3F核唤醒。

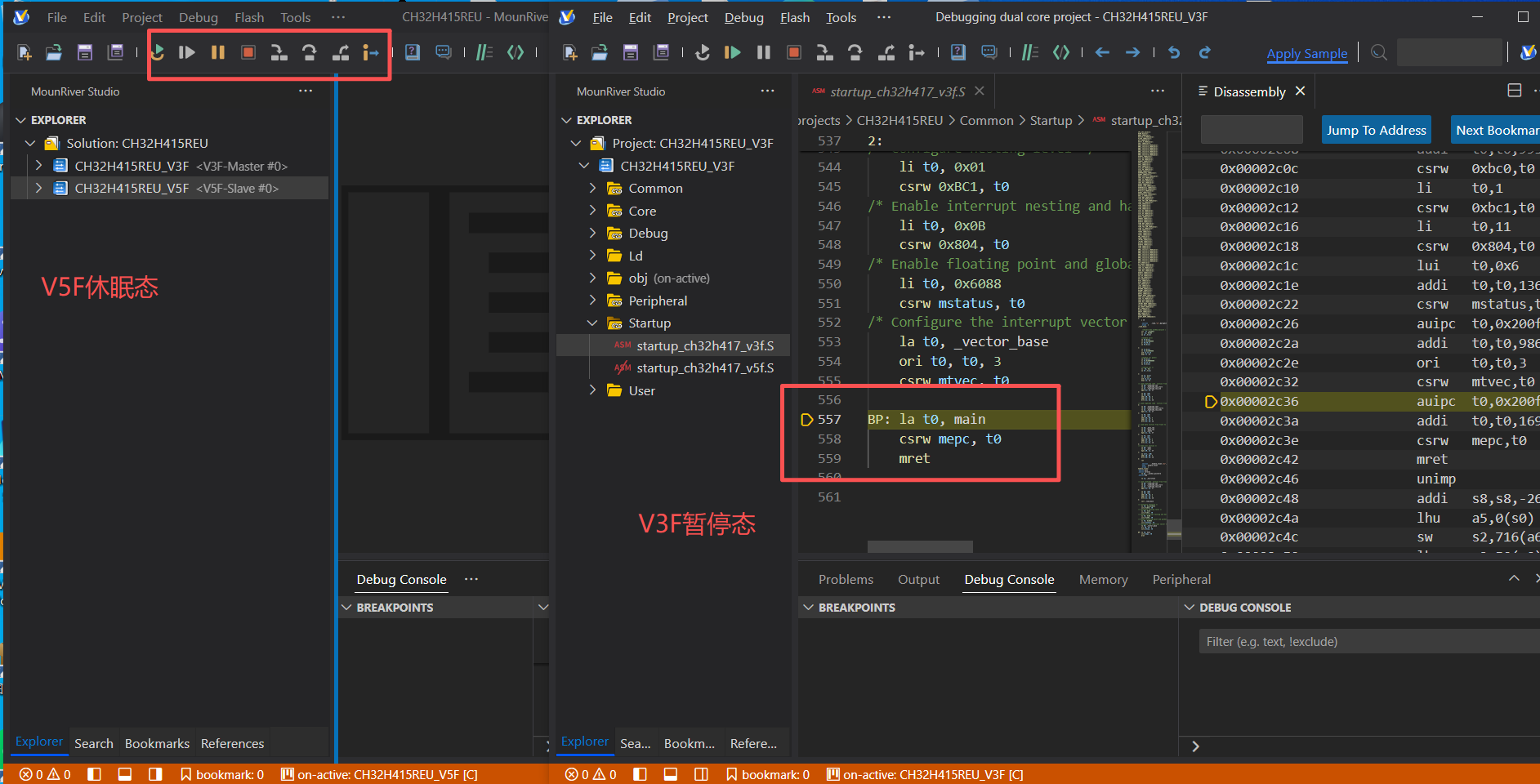

5．待V3F核执行完NVIC_WakeUp_V5F后，将会自动唤醒V5F核。如下图所示V5F核被唤醒后根据默认调试配置停在handle_reset处。

6．V5F核被唤醒后，可开始调试V5F，例如设置断点等。

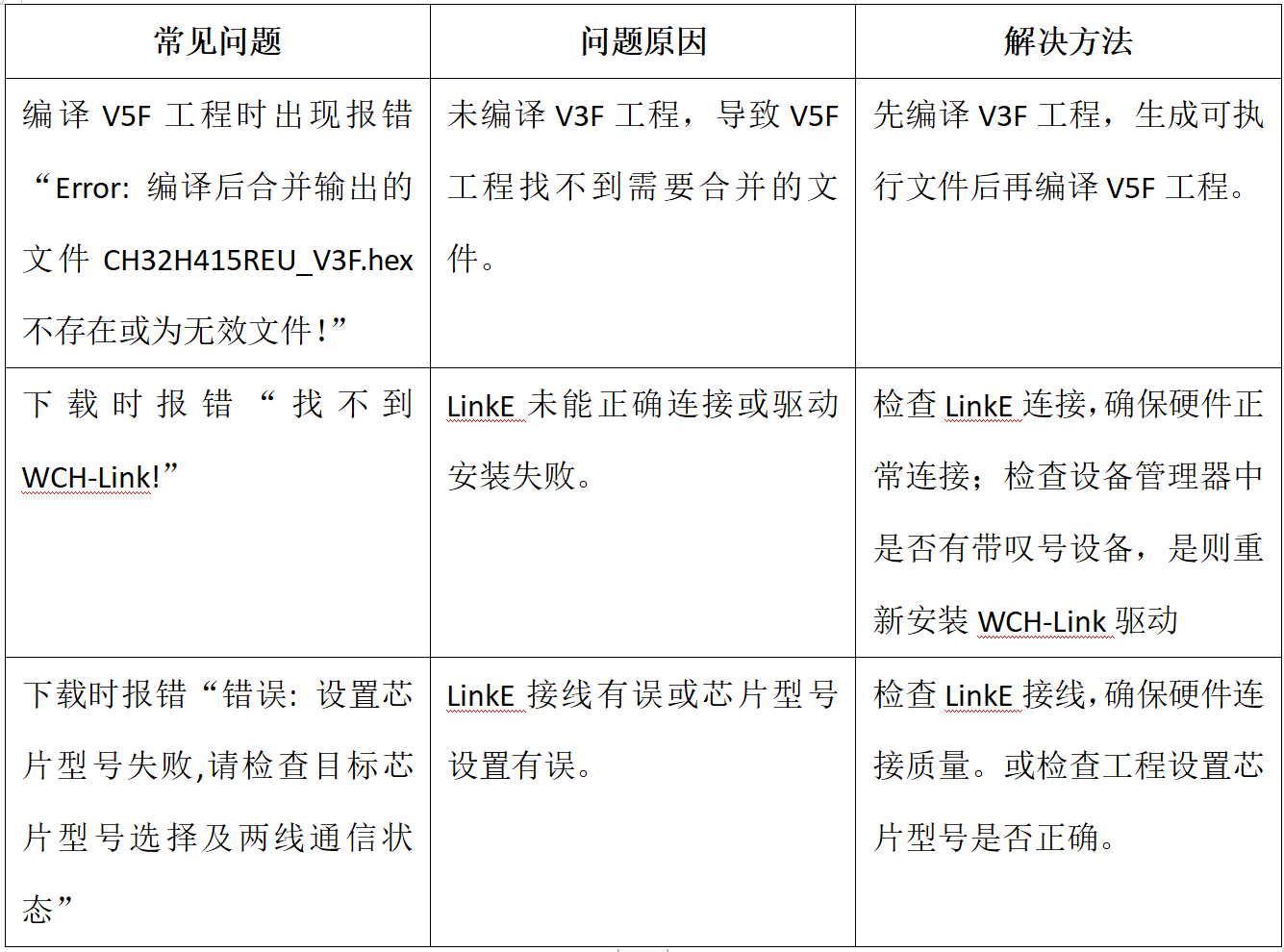

五．常见问题及解决方法
