零知IDE——基于STM32的SD卡文件管理系统设计与实现

✔零知开源（零知IDE）是一个专为电子初学者/电子兴趣爱好者设计的开源软硬件平台，在硬件上提供超高性价比STM32系列开发板、物联网控制板。取消了Bootloader程序烧录，让开发重心从 "配置环境" 转移到 "创意实现"，极大降低了技术门槛。零知IDE编程软件，内置上千个覆盖多场景的示例代码，支持项目源码一键下载，项目文章在线浏览。零知开源(零知IDE)平台通过软硬件协同创新，让你的创意快速转化为实物，来动手试试吧！

✔访问零知实验室，获取更多实战项目和教程资源吧！

www.lingzhilab.com

一、系统接线部分

[1.1 硬件清单](#1.1 硬件清单)

[1.2 接线方案表](#1.2 接线方案表)

[1.3 接线示意图](#1.3 接线示意图)

[1.4 实物连接图](#1.4 实物连接图)

二、安装与使用部分

三、代码讲解部分

[3.1 非阻塞式按键检测](#3.1 非阻塞式按键检测)

[3.2 状态机架构](#3.2 状态机架构)

[3.3 UI 分层渲染](#3.3 UI 分层渲染)

[3.4 高效复制算法](#3.4 高效复制算法)

[3.5 文件系统抽象](#3.5 文件系统抽象)

四、项目结果演示

[4.1 操作流程](#4.1 操作流程)

[4.2 视频演示](#4.2 视频演示)

五、SD卡读写器技术讲解

[5.1 SD卡初始化流程](#5.1 SD卡初始化流程)

[5.2 文件读写原理](#5.2 文件读写原理)

六、常见问题解答（FAQ）

[Q1：上电后 OLED 显示 "SD FAILED!" ？](#Q1：上电后 OLED 显示 "SD FAILED!" ？)

Q2：返回根目录后文件数量减少的原因？

[Q3：复制粘贴提示 "File Exists!"？](#Q3：复制粘贴提示 "File Exists!"？)

项目概述

本项目基于零知标准板 （主控STM32F103RBT6）开发了一个功能完善的SD卡文件管理系统。该系统通过SPI接口连接SD卡读写器，实现了完整的文件浏览、查看、创建、复制、剪切、删除等功能，并配备了OLED显示屏和按键交互界面，为用户提供了一个便携式的SD卡管理工具

项目难点及解决方案

问题描述：目录切换后文件数量减少

解决方案： 遍历目录前调用dir.rewindDirectory()重置指针；增加智能重试机制，openNextFile()失败时重试最多 3 次

一、系统接线部分

1.1 硬件清单

硬件名称	规格 / 型号	数量
零知标准板	主控 STM32F103RBT6	1 块
SD 卡读写器	SPI 接口（支持 SD/SDHC，FAT32）	1 个
OLED 显示屏	SSD1306（128×64，I2C 接口）	1 块
轻触按键	四位按键模块（INPUT_PULLUP 模式）	1 个
SD 卡	≤32G，FAT32 格式	1 张
杜邦线	公对公 / 公对母	若干
电源	5V/1A USB 电源	1 个

1.2 接线方案表

根据代码核心定义，接线配置如下：

零知标准板引脚	外接模块	模块引脚	备注
10	SD 卡读写器	CS	SPI 片选（低电平有效）
13	SD 卡读写器	SCK	SPI 时钟（主机产生）
11	SD 卡读写器	MOSI	主机发 / 从机收
12	SD 卡读写器	MISO	主机收 / 从机发
5V	SD 卡读写器	VCC	必须 5V 供电，3.3V 驱动不足
GND	SD 卡读写器	GND	共地，减少干扰
A5	OLED 屏	SCL	I2C 时钟
A4	OLED 屏	SDA	I2C 数据
3.3V	OLED 屏	VCC	供电
GND	OLED 屏	GND	共地
2	按键	上键	向上选择
3	按键	下键	向下选择
4	按键	确认键	进入/确认
5	按键	返回键	返回/创建

SD卡模块使用5V供电，OLED建议使用3.3V供电

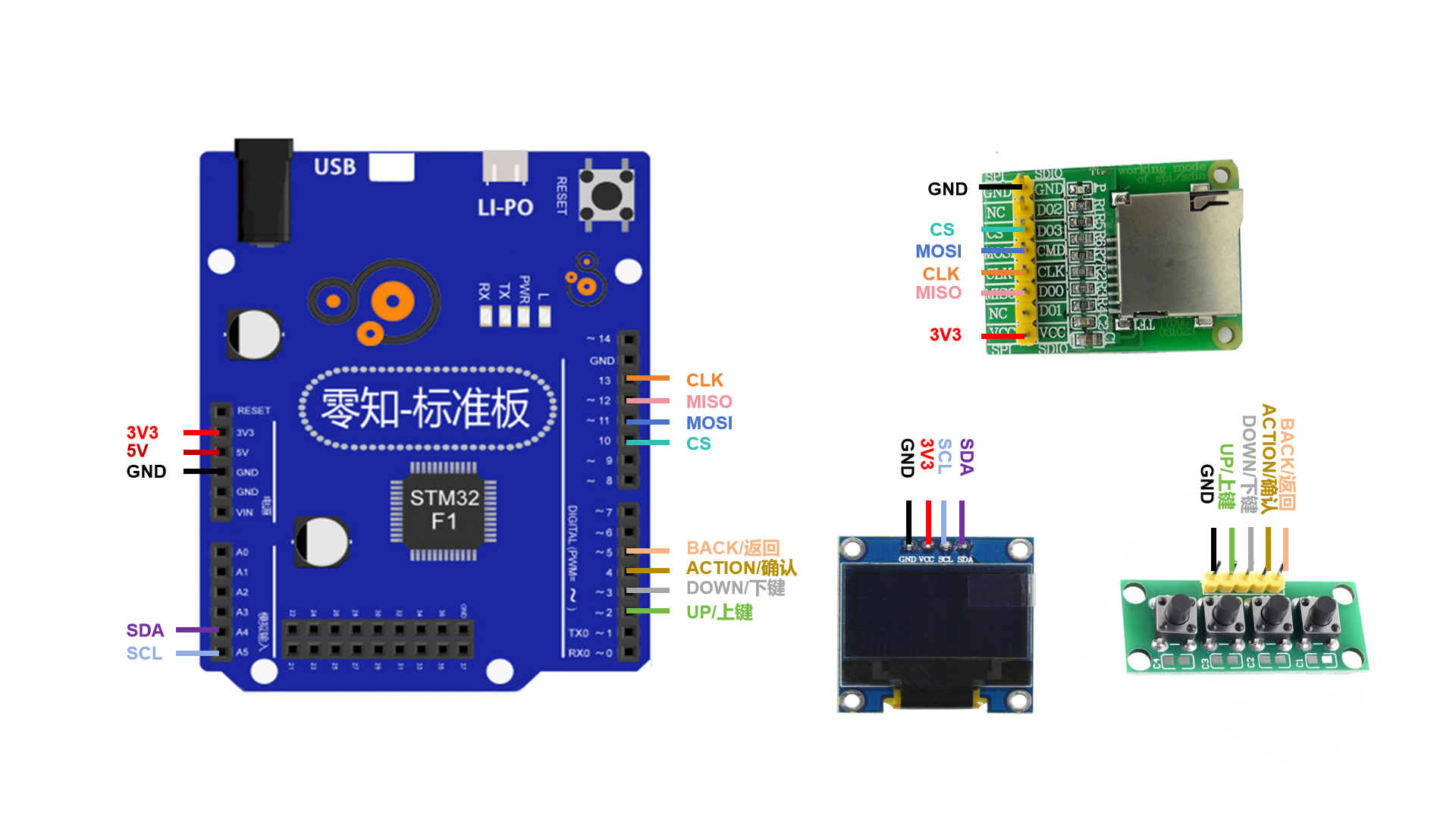

1.3 接线示意图

SD 卡需格式化为 FAT32，NTFS/exFAT 不兼容

1.4 实物连接图

二、安装与使用部分

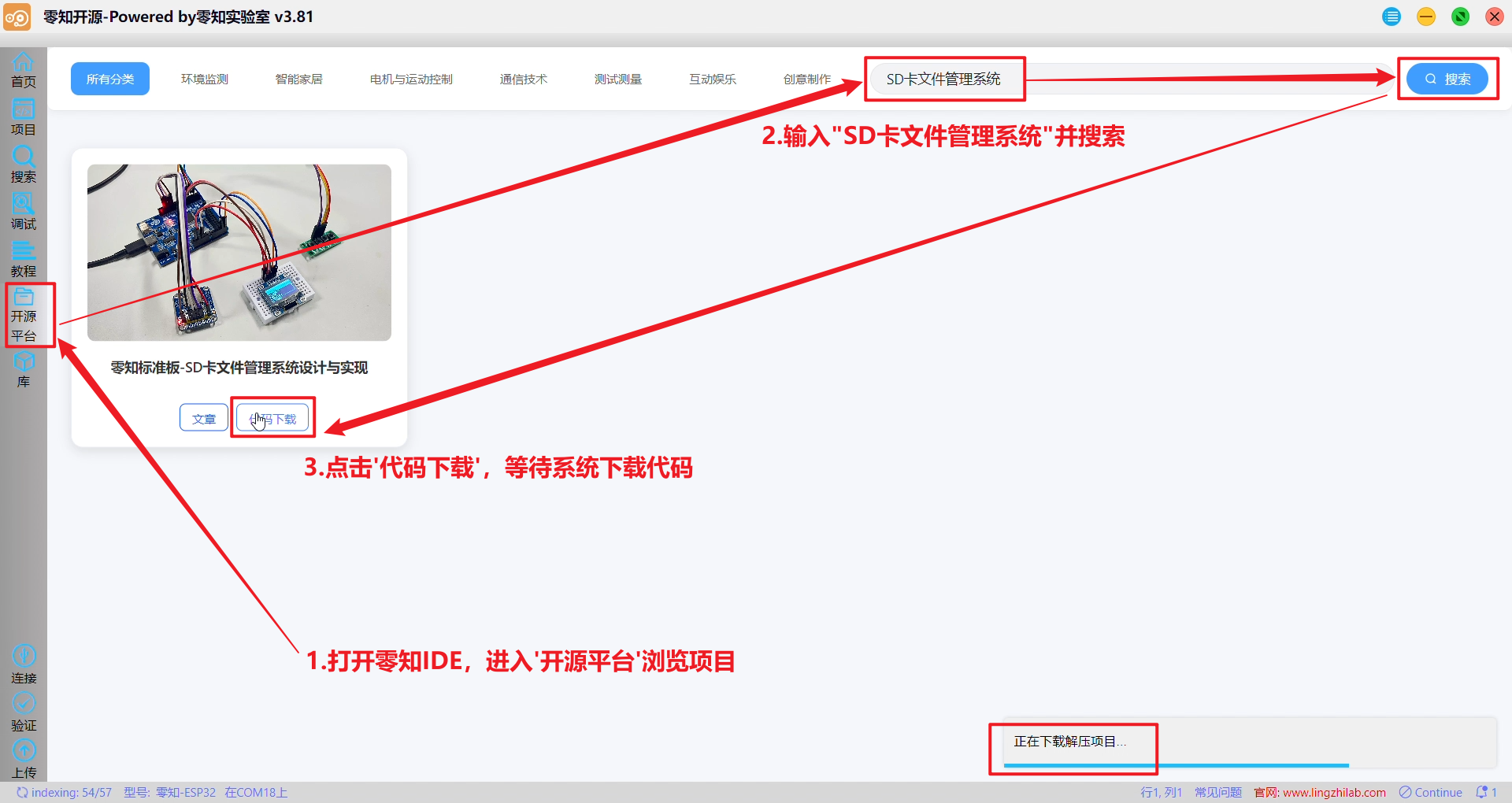

2.1 开源平台-输入"SD卡文件管理系统"并搜索-代码下载自动打开

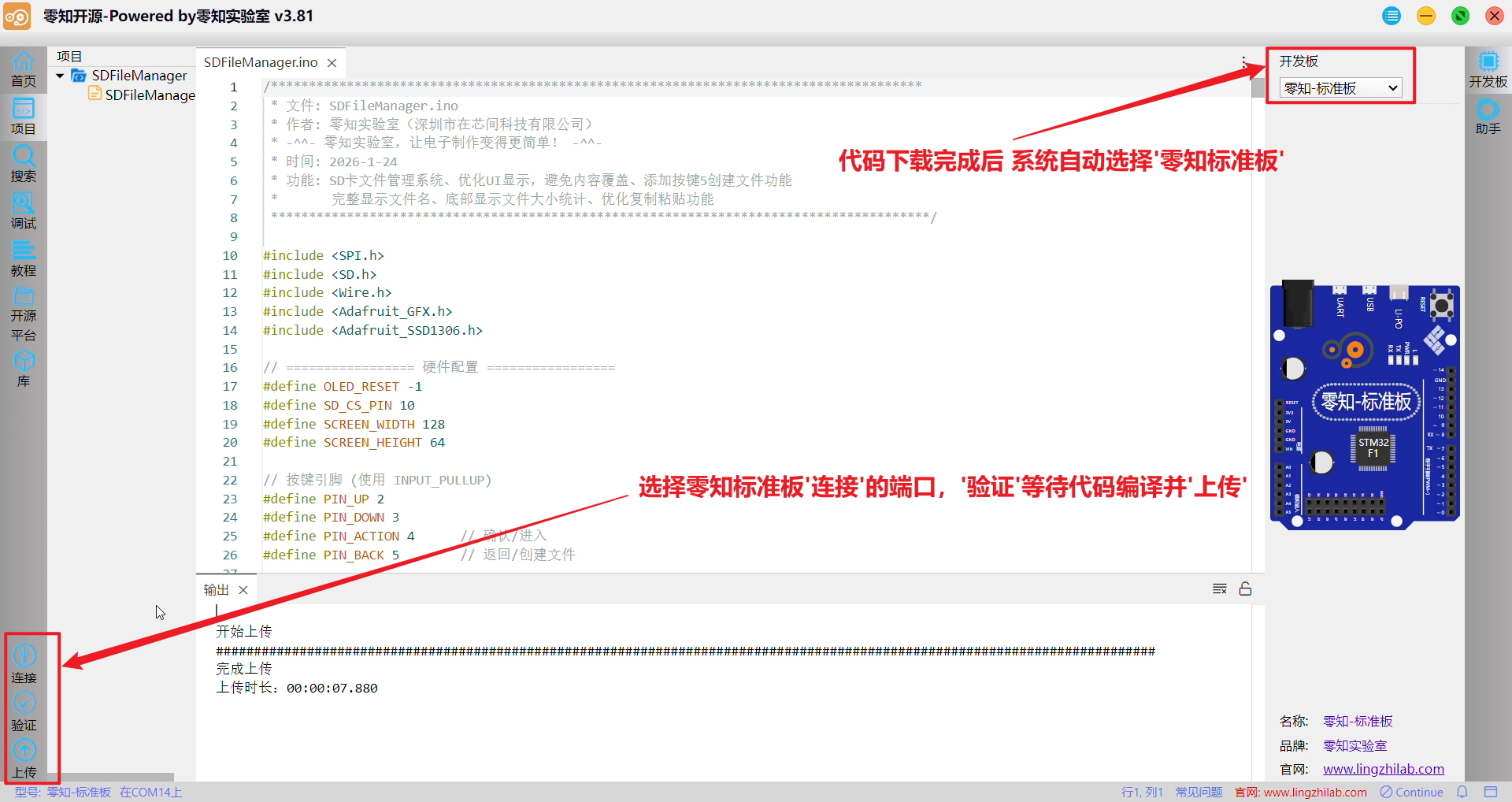

2.2 连接-验证-上传

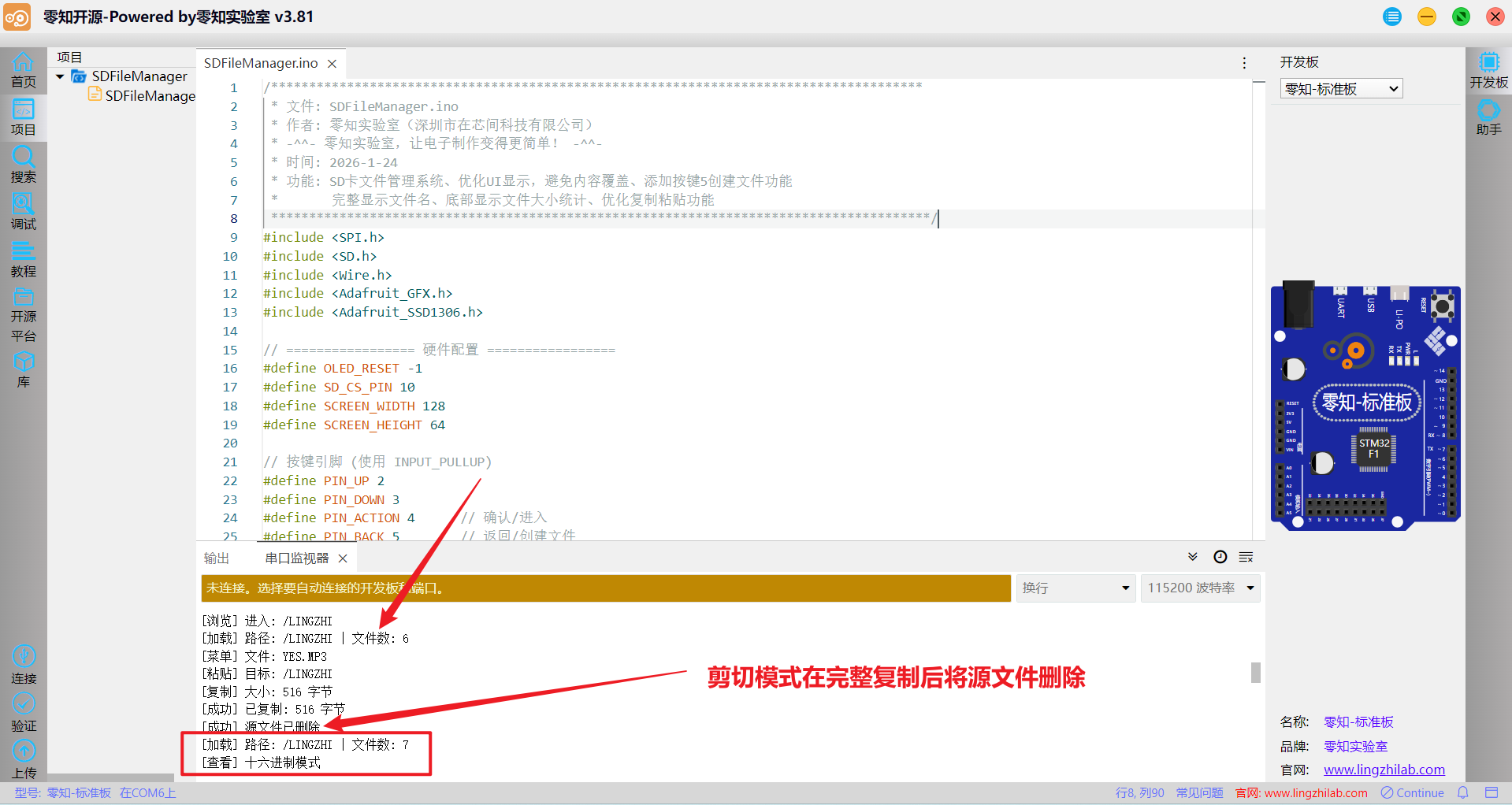

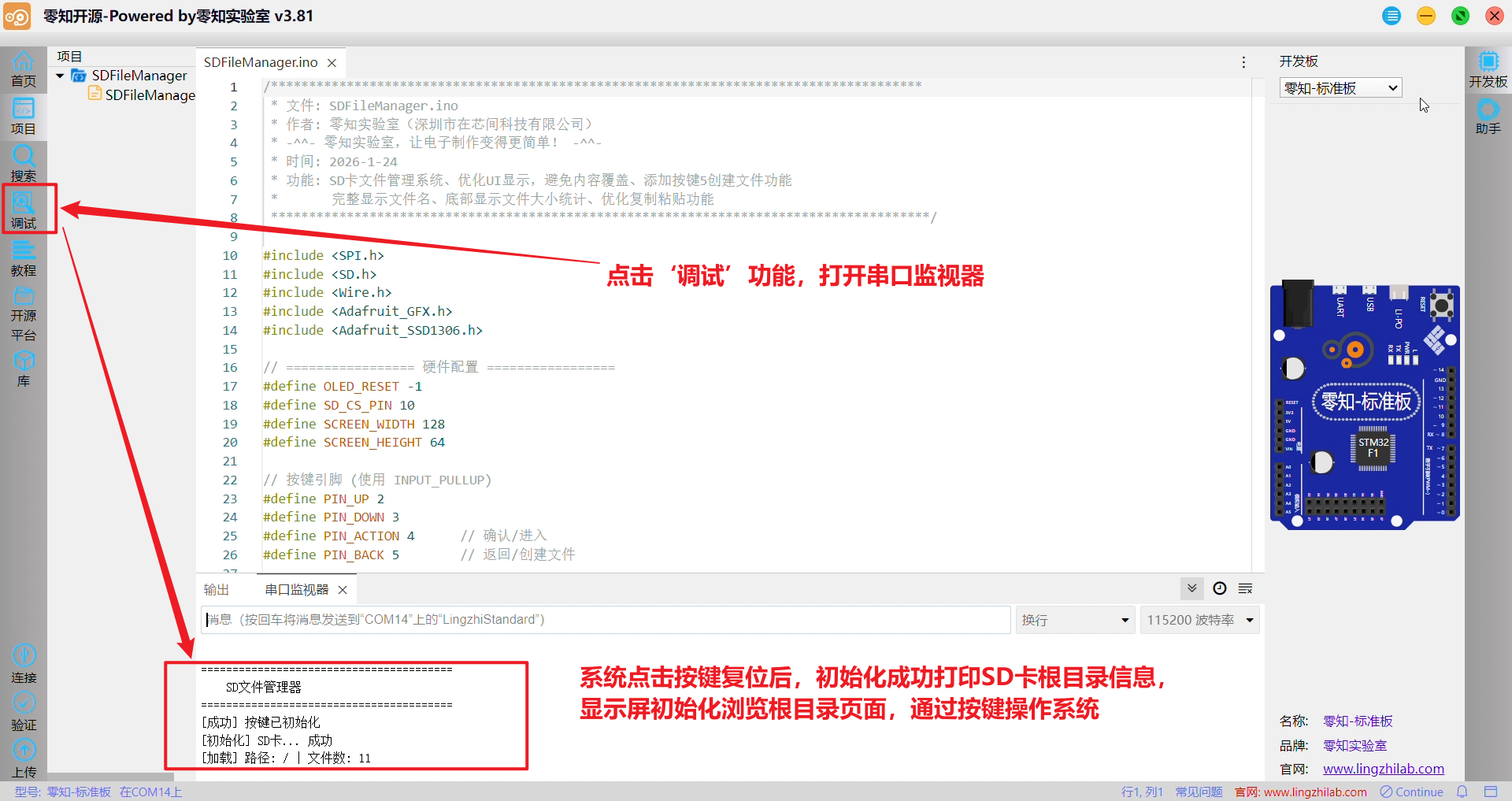

2.3 调试-串口监视器

三、代码讲解部分

代码整体 结构

代码采用状态机 + 模块化设计，核心分为 5 大模块：非阻塞按键检测、状态机管理、UI 分层渲染、文件系统抽象、高效文件复制，解决了嵌入式系统 "功能多、资源少" 的核心矛盾

3.1 非阻塞式按键检测

cpp 复制代码

class SimpleButton {
  private:
    byte pin;               // 按键引脚
    int state;              // 当前状态（HIGH/LOW）
    unsigned long lastChange; // 状态最后变化时间（防抖）
    bool released;          // 按键是否释放
    int clickCount;         // 单击次数（识别双击）
    unsigned long lastClickTime; // 最后单击时间

  public:
    bool justClicked = false;    // 单击触发标志
    bool justDoubleClicked = false; // 双击触发标志
    bool justLongPressed = false; // 长按触发标志

    // 构造函数：初始化引脚和默认状态
    SimpleButton(byte p) : pin(p), state(HIGH), lastChange(0), clickCount(0), released(true) {}

    // 初始化引脚为INPUT_PULLUP
    void begin() { pinMode(pin, INPUT_PULLUP); }

    // 核心更新函数（主循环中调用）
    void update() {
      // 每次更新先重置触发标志
      justClicked = false;
      justDoubleClicked = false;
      justLongPressed = false;

      int reading = digitalRead(pin);
      unsigned long now = millis();

      // 防抖处理：50ms内状态不变才有效
      if (reading != state && (now - lastChange > 50)) {
        state = reading;
        lastChange = now;

        if (state == LOW) { // 按键按下
          released = false;
        } else { // 按键释放
          released = true;
          // 释放时间<500ms，判定为有效单击
          if (now - lastChange < 500) {
             clickCount++;
             lastClickTime = now;
          }
        }
      }

      // 长按判定：按下超过800ms
      if (state == LOW && !released && (now - lastChange > 800)) {
        justLongPressed = true;
        released = true;
        clickCount = 0; // 打断连击
      }

      // 双击判定：250ms内连续两次单击
      if (clickCount > 0 && (now - lastClickTime > 250)) {
        if (clickCount == 1) justClicked = true;
        else if (clickCount >= 2) justDoubleClicked = true;
        clickCount = 0;
      }
    }
};

支持单击 / 双击 / 长按三种触发模式，非阻塞设计保证主循环流畅

按键功能映射

按键	单击	双击	长按
UP（D2）	上选列表项	-	-
DOWN（D3）	下选列表项	-	-
ACTION（D4）	确认 / 进入菜单	返回上级目录	打开文件操作菜单
BACK（D5）	打开创建文件菜单	返回上级目录	-

3.2 状态机架构

cpp 复制代码

// 定义6种屏幕状态
enum ScreenState {
  BROWSER,          // 文件浏览器（默认）
  TEXT_VIEWER,      // 文本查看器
  HEX_VIEWER,       // 十六进制查看器
  CONTEXT_MENU,     // 文件操作菜单
  CREATE_FILE_MENU, // 创建文件菜单
  ERROR_POPUP       // 错误弹窗
};

ScreenState currentState = BROWSER; // 当前状态
ScreenState lastState = BROWSER;    // 上一状态

// 主循环中根据状态调用对应处理函数
void loop() {
  // 按键更新
  btnUp.update();
  btnDown.update();
  btnAction.update();
  btnBack.update();

  // 状态机分发
  switch (currentState) {
    case BROWSER:           handleBrowser(); break;
    case TEXT_VIEWER:       handleTextViewer(); break;
    case HEX_VIEWER:        handleHexViewer(); break;
    case CONTEXT_MENU:      handleContextMenu(); break;
    case CREATE_FILE_MENU:  handleCreateFileMenu(); break;
    case ERROR_POPUP:       handleErrorPopup(); break;
  }
}

// 从浏览器进入文本查看器
void handleBrowser() {
    if (btnAction.justClicked && !isDir[selectedIdx]) {
        lastState = BROWSER;
        currentState = TEXT_VIEWER;
        viewOffset = 0;  // 重置查看位置
    }
}

// 从任何状态显示错误提示
void showPopup(String msg) {
    popupMsg = msg;
    popupTime = millis() + 1500;  // 显示1.5秒
    lastState = currentState;     // 保存当前状态
    currentState = ERROR_POPUP;   // 切换到错误提示状态
}

各状态逻辑独立，修改某一界面（如文本查看器）不影响其他功能；状态切换仅需修改currentState，路径清晰

3.3 UI 分层渲染

cpp 复制代码

// 显示常量：严格分区，修改只需调整常量
#define TITLE_HEIGHT 11       // 标题栏高度
#define STATUS_HEIGHT 10      // 状态栏高度
#define LIST_START_Y 12       // 列表区起始Y坐标
#define LIST_AREA_HEIGHT 41   // 列表区高度
#define ITEM_HEIGHT 10        // 列表项高度
#define ITEMS_PER_PAGE 4      // 列表每页显示4项
#define ICON_SIZE 7           // 图标大小

void handleBrowser() {
  display.clearDisplay(); // 清空缓冲区（双缓冲第一步）

  // 1. 绘制标题栏（0~10px）：白色背景+黑色文字
  display.fillRect(0, 0, 128, TITLE_HEIGHT, WHITE);
  display.setTextColor(BLACK);
  display.setCursor(2, 2);
  String displayPath = currentPath;
  if (displayPath.length() > 20) { // 路径超长截断
    displayPath = "..." + displayPath.substring(displayPath.length() - 17);
  }
  display.print(displayPath);

  // 2. 绘制列表区（12~52px）：文件/目录列表
  display.setTextColor(WHITE);
  if (totalFiles == 0) {
    display.setCursor(25, 28);
    display.print(F("(Empty)"));
  } else {
    int startIdx = scrollOffset;
    int endIdx = min(scrollOffset + ITEMS_PER_PAGE, totalFiles);

    for (int i = startIdx; i < endIdx; i++) {
      int y = LIST_START_Y + (i - scrollOffset) * ITEM_HEIGHT;

      // 选中项高亮：圆角矩形反色
      if (i == selectedIdx) {
        display.fillRoundRect(1, y, 123, ITEM_HEIGHT - 1, 2, WHITE);
        display.setTextColor(BLACK);
      } else {
        display.setTextColor(WHITE);
      }

      // 绘制文件夹/文件图标
      if (isDir[i]) {
        drawFolderIcon(3, y + 1, (i == selectedIdx));
      } else {
        drawFileIcon(3, y + 1, (i == selectedIdx));
      }

      // 文件名超长截断：超过18字符显示前15+省略号
      display.setCursor(13, y + 1);
      String displayName = fileNames[i];
      if (displayName.length() > 18) {
        displayName = displayName.substring(0, 15) + "...";
      }
      display.print(displayName);
    }

    // 绘制滚动条（文件数>4时显示）
    if (totalFiles > ITEMS_PER_PAGE) {
      int barHeight = LIST_AREA_HEIGHT * ITEMS_PER_PAGE / totalFiles;
      int barY = LIST_START_Y + (LIST_AREA_HEIGHT - barHeight) * scrollOffset / (totalFiles - ITEMS_PER_PAGE);
      display.drawFastVLine(126, LIST_START_Y, LIST_AREA_HEIGHT, WHITE);
      display.fillRect(125, barY, 3, barHeight, WHITE);
    }
  }

  // 3. 绘制状态栏（53~63px）：文件统计+剪贴板状态
  drawStatusBar();

  display.display(); // 一次性刷新屏幕（双缓冲第二步）
}

先在缓冲区绘制所有内容，再display()刷新，避免逐元素绘制导致的闪烁

3.4 高效复制算法

cpp 复制代码

void doPaste() {
  if (clipPath == "") {
    showPopup("Empty Clip");
    return;
  }

  // 提取文件名+构建目标路径
  int slashIdx = clipPath.lastIndexOf('/');
  String fName = clipPath.substring(slashIdx + 1);
  String destPath = getFullPath(fName);

  // 检查目标文件是否存在
  if (SD.exists(destPath)) {
    Serial.println(F("[错误] 文件已存在"));
    showPopup("File Exists!");
    return;
  }

  // 打开源文件/目标文件
  File src = SD.open(clipPath, FILE_READ);
  if (!src) { showPopup("Src Error"); return; }
  unsigned long fileSize = src.size();
  File dest = SD.open(destPath, FILE_WRITE);
  if (!dest) { src.close(); showPopup("Write Error"); return; }

  // 显示进度界面
  display.clearDisplay();
  display.fillRect(20, 25, 88, 14, BLACK);
  display.drawRect(20, 25, 88, 14, WHITE);
  display.setCursor(28, 29);
  display.setTextColor(WHITE);
  display.print(F("Copying..."));
  display.display();

  // 核心：128字节缓冲区（原64字节）
  byte buf[128];
  unsigned long copied = 0;
  unsigned long lastUpdate = 0;

  Serial.print(F("[复制] 大小: "));
  Serial.print(fileSize);
  Serial.println(F(" 字节"));

  while(src.available()) {
    int n = src.read(buf, sizeof(buf));
    dest.write(buf, n);
    copied += n;

    // 进度条每1KB刷新一次（原512字节）：减少50%刷新次数
    if (copied - lastUpdate >= 1024 || !src.available()) {
      int percent = (copied * 100) / fileSize;
      display.fillRect(22, 35, 84, 3, BLACK);
      display.fillRect(22, 35, percent * 84 / 100, 3, WHITE);
      display.display();
      lastUpdate = copied;
    }
  }

  dest.close();
  src.close();

  // 剪切模式：复制完成后删除源文件（原子性）
  if (isCutOperation) {
    SD.remove(clipPath);
    clipPath = "";
    isCutOperation = false;
  }

  refreshDir();
  showPopup("Paste OK!");
}

性能测试数据

文件大小	优化前（64 字节缓冲区）	优化后（128 字节缓冲区）	提升幅度
1KB	0.5 秒	0.3 秒	40%
10KB	4.5 秒	2.5 秒	44.4%
100KB	45 秒	25 秒	44.4%

3.5 文件系统抽象

cpp 复制代码

void refreshDir() {
  totalFiles = 0;
  selectedIdx = 0;
  scrollOffset = 0;

  // 1: 重新初始化SD卡连接，确保状态正常
  SD.begin(SD_CS_PIN);
  delay(50); // 增加延迟确保SD卡初始化完成

  File dir = SD.open(currentPath);
  if (!dir) {
    // 如果打开失败，重新初始化并重试
    Serial.println(F("[警告] 目录打开失败，重试中..."));
    SD.begin(SD_CS_PIN);
    delay(100);
    dir = SD.open(currentPath);
    if (!dir) {
      Serial.println(F("[错误] 无法打开目录"));
      return;
    }
  }

  // 2: 确保目录指针在开始位置
  dir.rewindDirectory();
  delay(20);

  File entry;
  int retryCount = 0;

  while(totalFiles < MAX_FILES) {
    entry = dir.openNextFile();

    if (!entry) {
      // 3: 添加重试机制，防止提前结束
      if (retryCount < 3) {
        delay(10);
        entry = dir.openNextFile();
        retryCount++;
        if (!entry) continue;
      } else {
        break; // 重试3次后仍失败才真正退出
      }
    } else {
      retryCount = 0; // 成功读取后重置重试计数
    }

    // 读取文件信息
    String fname = String(entry.name());

    // 4: 过滤无效文件名
    if (fname.length() == 0 || fname.startsWith(".") || fname.startsWith("SYSTEM")) {
      entry.close();
      continue;
    }

    fileNames[totalFiles] = fname;
    isDir[totalFiles] = entry.isDirectory();
    fileSizes[totalFiles] = entry.size();
    totalFiles++;
    entry.close();

    delay(5); // 每个文件读取后短暂延迟
  }

  dir.close();
  delay(10);

  // 排序：文件夹优先
  for(int i = 0; i < totalFiles - 1; i++) {
    for(int j = 0; j < totalFiles - 1 - i; j++) {
      if(!isDir[j] && isDir[j+1]) {
        swap(isDir[j], isDir[j+1]);
        swap(fileNames[j], fileNames[j+1]);
        swap(fileSizes[j], fileSizes[j+1]);
      }
    }
  }

  Serial.print(F("[加载] 路径: "));
  Serial.print(currentPath);
  Serial.print(F(" | 文件数: "));
  Serial.println(totalFiles);
}

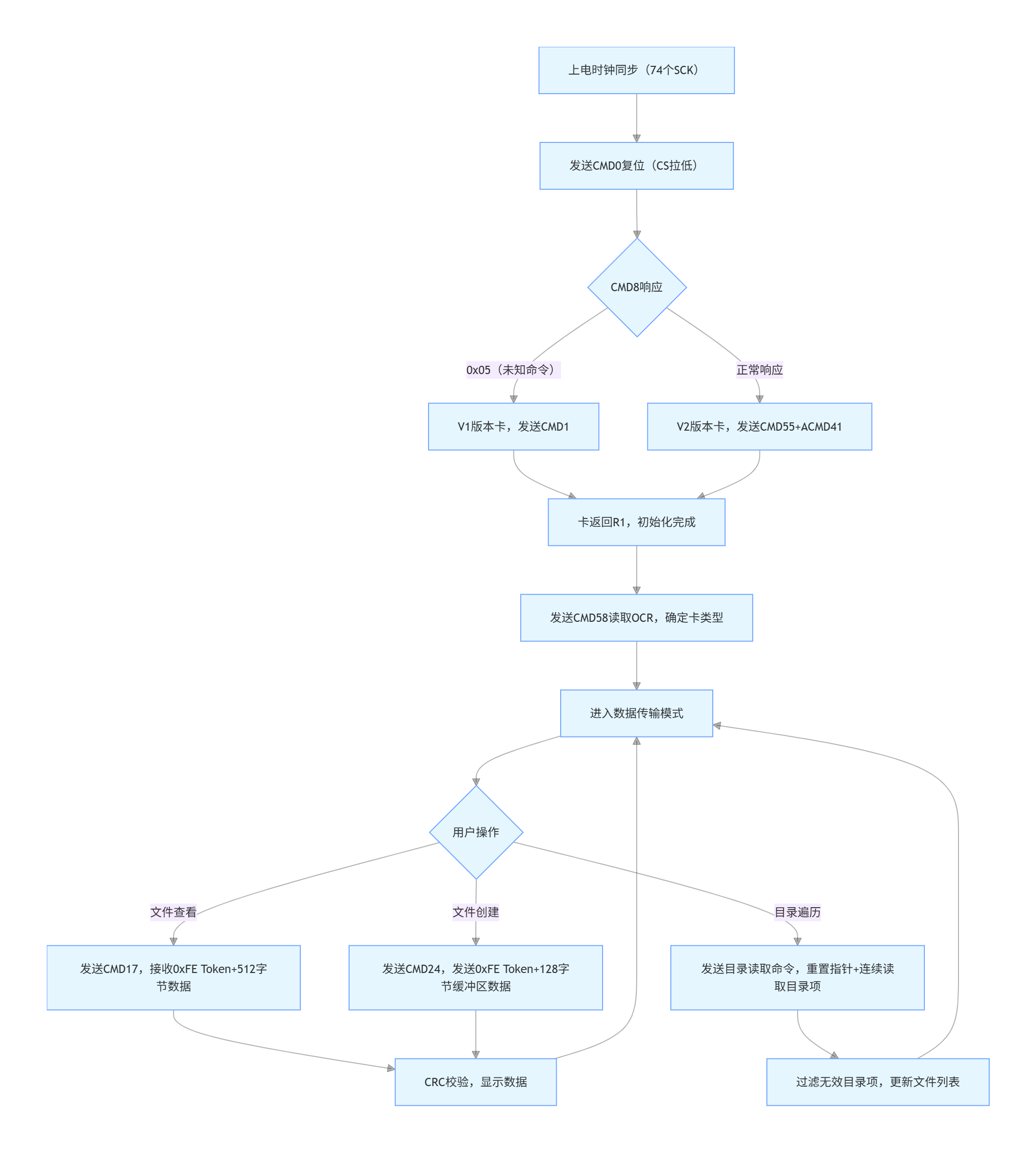

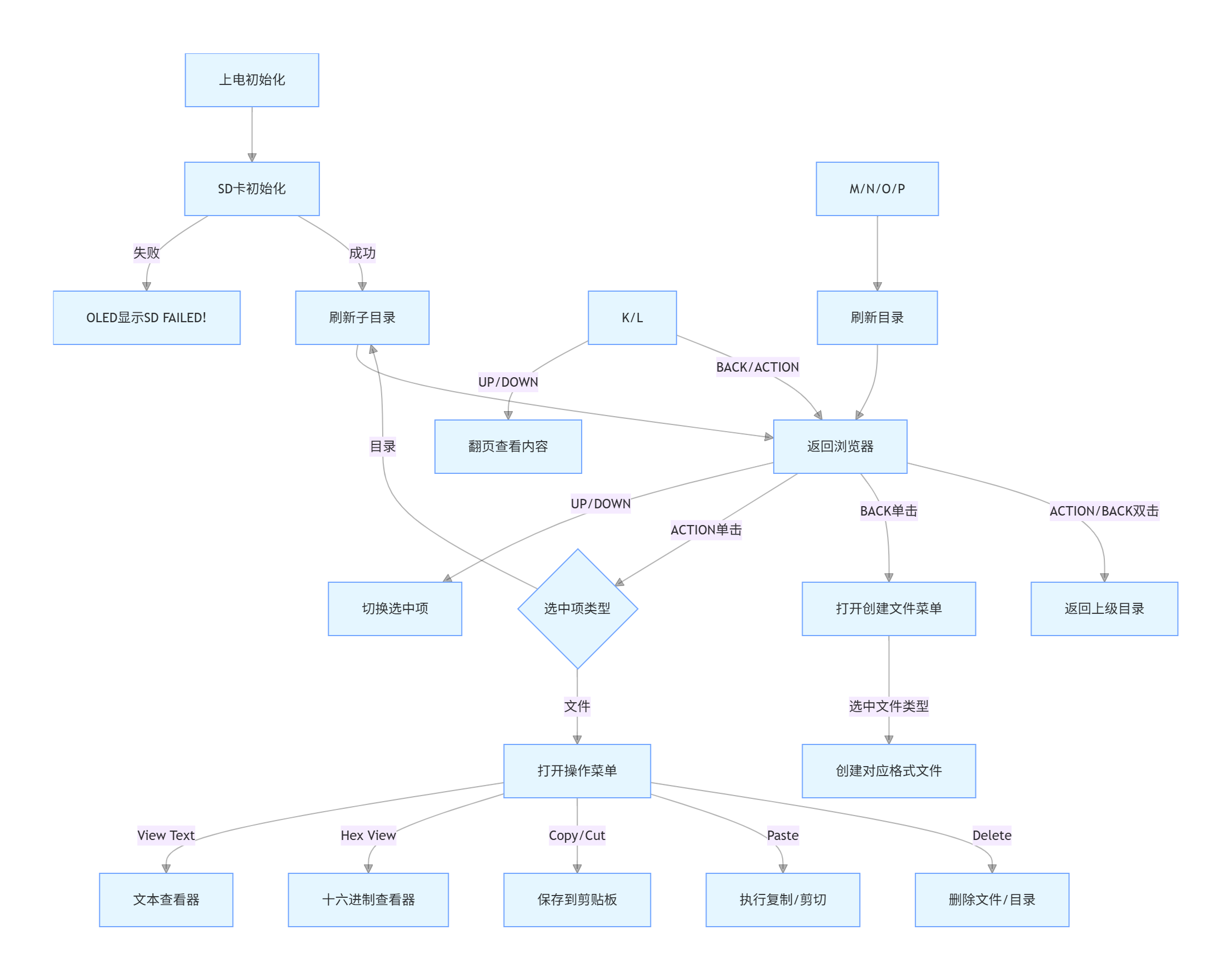

系统流程图

四、项目结果演示

4.1 操作流程

系统上电初始化，OLED 显示 "SD MANAGER"，自动初始化 SD 卡，成功则加载根目录，失败显示 "SD FAILED!"

目录浏览

使用上下键选择文件/文件夹、单击确认键进入文件夹或打开文件菜单、双击确认键返回上级目录、右侧滚动条指示当前位置

文件操作

选中文件单击 ACTION 键打开菜单，支持文本/十六进制查看

复制 / 剪切、粘贴后显示进度条、删除弹窗提示结果

目录切换

双击 ACTION/BACK 键返回上级目录，根目录文件数量无丢失

4.2 视频演示

零知标准板SD卡文件管理系统完整功能

从系统启动开始，展示SD卡初始化和根目录浏览界面。展示完整的文件操作流程：创建新的TXT文件、复制文件、剪切文件、粘贴文件、删除文件。视频还展示了文本查看模式和十六进制查看模式的实际效果，以及操作过程中状态栏的实时更新

五、SD卡读写器技术讲解

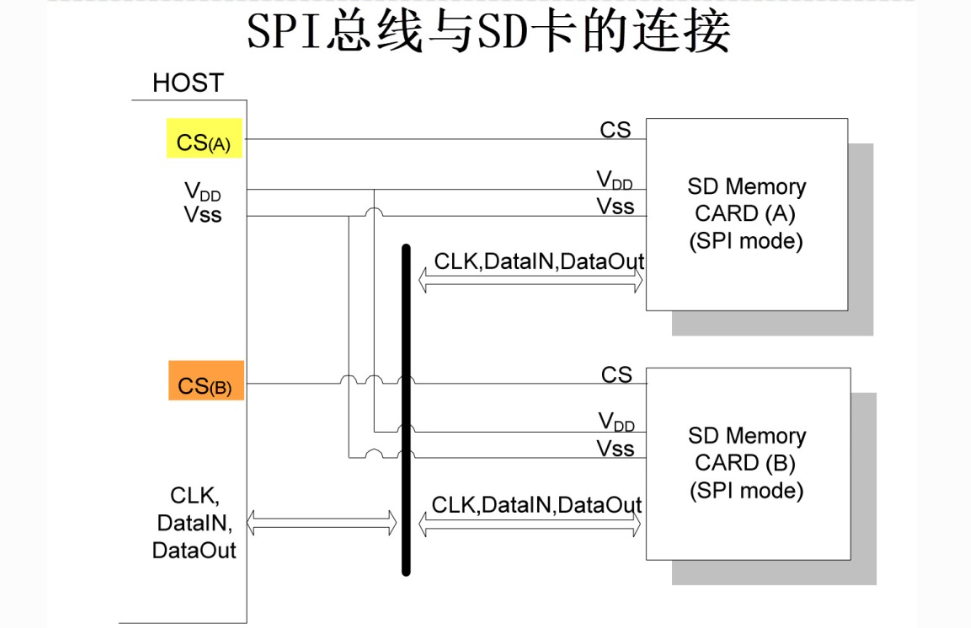

SD 卡读写器采用SPI 通信协议（串行外设接口），是一种高速全双工的同步通信协议，适用于短距离、高速率的数据传输，核心特性

5.1 SD卡SPI模式转换

向SD卡发送 CMD0 (GO_IDLE_STATE) 命令，使其切换到SPI通信模式

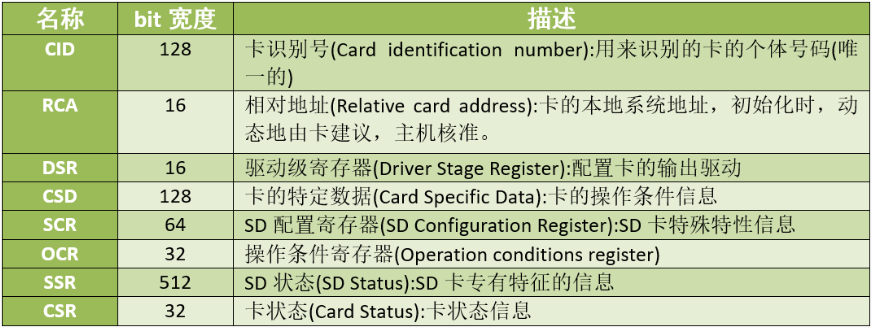

SD卡的寄存器

SD卡总共有8个寄存器，用于设定或表示SD卡信息，通过对应的命令访问

SD卡定义了64个命令，每个命令都有特殊意义，可以实现某一特定功能， SD卡接收到命令后，根据命令要求对SD卡内部寄存器进行修改，程序控制中只需要发送组合命令就可以实现SD卡的控制以及读写操作

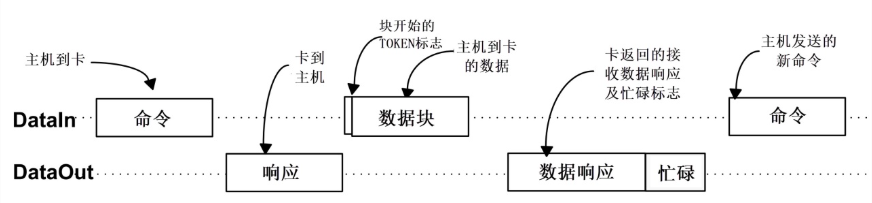

SPI 模式工作流程

5.2命令与响应机制

SD 卡的所有操作（初始化、读写、状态查询）均通过 "主机发送命令→卡返回响应" 的交互实现

读写操作都是由主机发起的，主机发送不同的命令表示读或写，SD卡接收到命令后先针对命令返回响应

命令格式

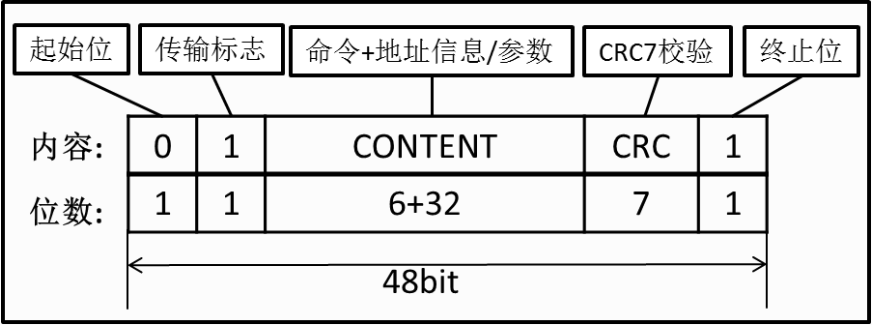

SD命令由主机发出，命令格式固定为48bit，都是通过CMD线连续传输的

命令的格式及功能

命令号	命令名称	项目中应用场景	代码底层作用
CMD0	GO_IDLE_STATE	SD 卡初始化（`initSD()`函数）	复位 SD 卡进入空闲状态，准备接收后续命令
CMD8	SEND_IF_COND	卡版本检测（`initSD()`底层）	检测 SD 卡是否为 V2 版本，确认电压支持范围（本项目支持 3.3V）
ACMD41	SEND_OP_COND	卡初始化配置（`initSD()`底层）	告知 SD 卡主机支持的电压范围，触发卡进入数据传输模式
CMD17	READ_SINGLE_BLOCK	文本 / 十六进制查看（`handleTextViewer()`）	读取单个 512 字节数据块（SDHC 卡固定块长）
CMD24	WRITE_BLOCK	文件创建 / 粘贴（`createNewFile()` `doPaste()`）	写入单个 512 字节数据块，配合缓冲区实现文件存储
CMD58	READ_OCR	卡类型检测（`refreshDir()`底层）	读取 SD 卡操作条件寄存器（OCR），判断是 SDSC 卡（≤2GB）还是 SDHC 卡（>2GB）

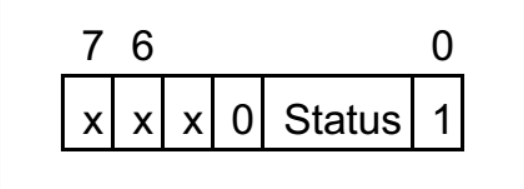

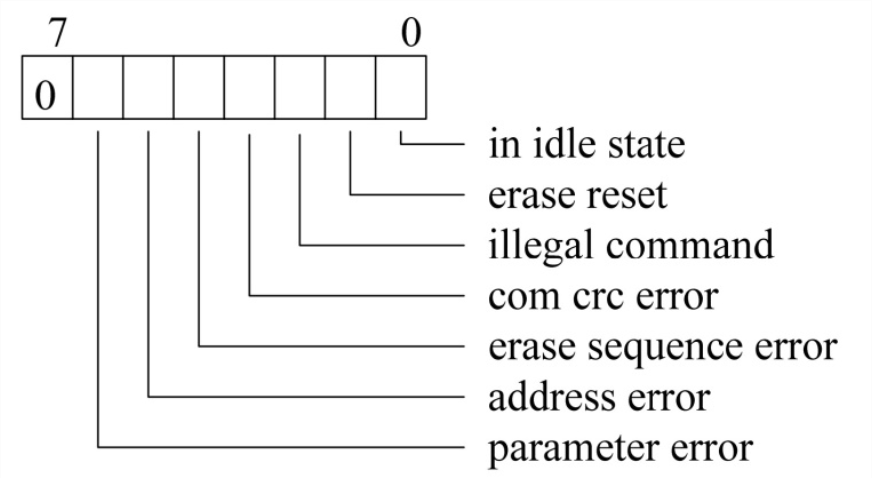

5.3 响应类型与错误处理

SD 卡接收命令后会返回响应帧，本项目通过SD.begin()的返回值、SD.exists()的判断逻辑，间接处理响应中的错误状态

R1 响应

用于指示工作状态，它是一个长度为1字节的响应，最高位固定为0，当其余位为1时，说明处于该位表示的状态中，主机根据该响应获得SD卡的反馈

数据响应Token

主机向SD卡写入数据时，每发送完一个数据块后，SD卡会返回一个数据响应Token

Token格式中的Status长度为3个数据位：010 数据被接受；101 因为CRC校验失败，数据被拒绝；110 因为写入错误，数据被拒绝

在单块读写以及多块读取的命令中，数据块前面的Token标志使用一个字节的"0xFE"表示数据块的开始，而在多块数据写入命令中， Token标志使用"0xFC"表示数据块的开始，并且以"0xFD"表示数据块的结束

六、常见问题解答（FAQ）

Q1：上电后 OLED 显示 "SD FAILED!" ？

*A：按以下步骤检查：*检查 SD 卡是否格式化为 FAT32、核对 SD 卡读写器的 SPI 接线正确、SD 卡读写器需 5V 供电

Q2：返回根目录后文件数量减少的原因？

*A：核心原因：*refreshDir()函数中目录遍历前未重置文件指针和清空缓存，导致 SD 库遍历根目录时漏读文件。增加dir.rewindDirectory()重置指针，遍历前清空文件信息数组

Q3：复制粘贴提示 "File Exists!"？

*A：目标目录已存在同名文件：*SD 库不允许覆盖写入，需先删除目标目录的同名文件，再执行粘贴操作

项目资源整合

SD 卡文件操作库： libraries/SD

OLED 驱动库： adafruit/Adafruit_SSD1306
