前言：为什么电缆 CAN 总线在大型系统中总是"拉跨"？
在分布式后端架构中，我们追求高并发；但在工业控制领域，我们追求的是极致的稳定性。
传统的 CAN 总线使用双绞线电缆，一旦遇到以下三个场景，架构师往往会陷入"救火"循环：
-
共模干扰： 现场大功率电机启动，地电位差瞬间击穿收发器。
-
距离瓶颈： 1Mbps 下距离不足 40 米，想跑 1 公里？信号反射掉包掉到你怀疑人生。
-
单点故障： 典型的总线拓扑中，一处线缆断路，全线瘫痪。
今天我们以 LCAN-FOBR 为例，深度拆解如何通过"光纤+环网"的架构方案，从底层硬件层面解决这些分布式系统的通信痛点。
一、 核心架构：从总线到环网的"自愈"逻辑

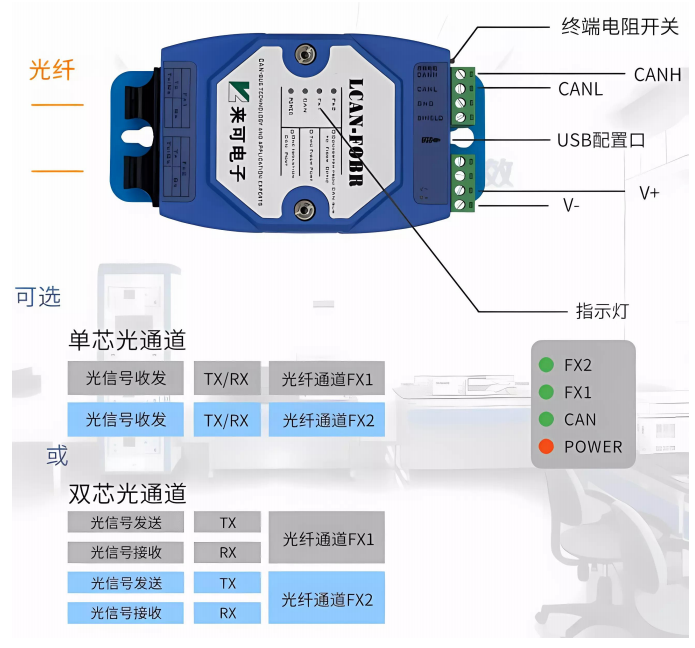

LCAN-FOBR 最显著的技术特征是其双光路（两路光通道）+ 一路 CAN 的设计。这不仅仅是为了长距离传输，更重要的是实现了冗余环网。

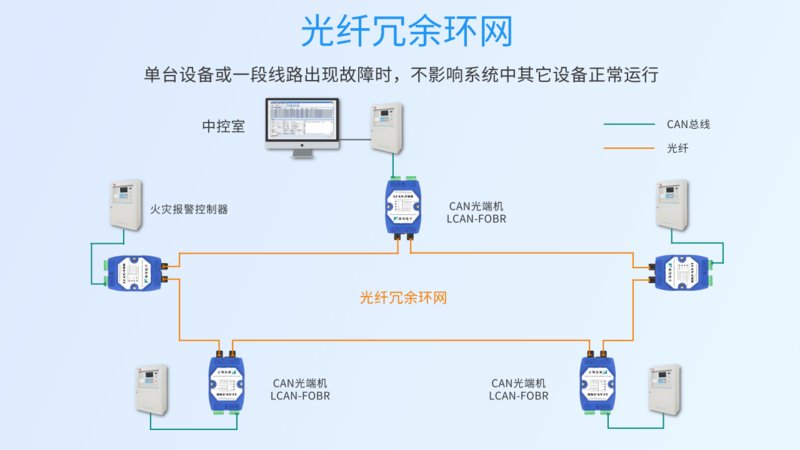

1.1 环网冗余原理
在逻辑链路上，设备支持"手拉手"级联。当其中一段光纤被意外挖断或损坏时，内置的冗余算法会自动切换路径，确保数据流向正常的链路，切换时间通常在毫秒级，这对于实时性要求极高的工业控制场景（如煤矿、轨道交通）至关重要。
1.2 2500V 电气隔离：物理层的"防火墙"
后端开发者常关注接口幂等，而硬件架构师关注"浪涌"。该设备在每一路通道都采用了金升阳电源模块+信号隔离芯片。
-
隔离电压：
。
-
防护等级： ESD 接触放电 8KV，浪涌
这种物理隔离方案直接阻断了地环路干扰，是解决现场总线频繁复位的"特效药"。
二、 技术深度：中继模式下的波特率适配
在复杂的异构网络中，经常遇到节点波特率不统一的情况。LCAN-FOBR 支持智能中继模式，这在技术实现上涉及到缓冲队列与帧重组。
2.1 异步波特率转换
设备允许 CAN1 和光纤侧设置不同的波特率。这意味着你可以将一个 100Kbps 的老旧设备挂载到一个 500Kbps 的主干网中。
三、 性能指标对比：电缆 vs 光纤冗余转换器
为了更直观地看清架构差异，整理如下表：
| 特性维度 | 传统双绞线 CAN | LCAN-FOBR 光纤环网 | 解决的痛点 |
|---|---|---|---|
| 传输距离 | <1km (速率越高距离越短) | 最大 20km (单模) | 远距离布线信号衰减 |
| 抗干扰能力 | 易受电磁、地电位干扰 | 完全免疫电磁干扰 | 恶劣工业环境掉包 |
| 拓扑结构 | 链状 (容易单点崩溃) | 冗余环网/星状/链状 | 链路断开导致系统瘫痪 |
| 电气隔离 | 需额外加隔离器 | 自带 2500VDC 隔离 | 防止雷击和地回流烧毁节点 |
四、 避坑指南：选型与实施中的"潜规则"
作为架构师，在引入 LCAN-FOBR 时，有几点建议（血泪教训）：
-
光纤衰减： 虽然该设备允许最大衰减
-
终端电阻： 很多人会忽略 CAN 总线的
-
配置软件： 使用
CANFiberConfig进行配置时，务必确认波特率与现场实际节点完全匹配，否则会出现"错误帧风暴"。
五、 总结与客观评价
LCAN-FOBR 并非万能，但在矿用安防、电力监控、远程泵站等对可靠性有"洁癖"的场景下，它的环网冗余和高隔离特性是刚需。它成功地将原本脆弱的总线结构，改造为了具备"互联网骨干网"特质的高可用架构。
