Nerves从Hello World到点亮LED

文档 https://hexdocs.pm/nerves/getting-started.html

上一篇 Nerves环境配置中我们在 Ubuntu 虚拟机上配置好了 Nerves 的开发环境。正所谓万事开头难，又所谓事事难开头。既然开了头，那就走两步。

如果是新安装 Erlang 和 Elixir 环境的话，首先我们需要安装 Elixir 和 Erlang 的包管理器：

elixir 复制代码

mix local.hex
mix local.rebar

hex 是 Elixir 的包管理器，rebar3 是 Erlang 的包管理器。上面的命令既可以用来安装 hex 和 rebar3，也可以用来更新它们。

然后从 hex 源安装 nerves 包：

elixir 复制代码

mix archive.install hex nerves_bootstrap

严格来说，这里只是安装 nerves 的 mix 任务，而不是 nerves 库，这和 Phoenix 是一样的。之后我们也可以通过下面的命令来更新 nerves。

elixir 复制代码

mix local.nerves

Hello World

找一个合适的地方，在命令行运行下面的命令创建 nerves 工程：

elixir 复制代码

mix nerves.new hello_nerves

进入 hello_nerves 目录，可以看到它也只是一个普通的带监督树的 Elixir 工程而已。在开始之前，我们需要先生成 SSH 公钥，如果已有公钥的话，可以跳过这一步。

bash 复制代码

ssh-keygen -t rsa -b 4096 -C "your_email@example.com"

邮箱换成你自己的，然后一直回车保持默认选项就可以了，公钥会用于树莓派和主机之间的网络通信。如果这里你修改了公钥名称或者存放路径，可能会导致 nerves 找不到公钥，那时就需要去修改 config/target.exs 配置文件了，默认配置如下：

elixir 复制代码

keys =
  System.user_home!()
  |> Path.join(".ssh/id_{rsa,ecdsa,ed25519}.pub")
  |> Path.wildcard()

下一步下载依赖。

bash 复制代码

cd hello_nerves
MIX_TARGET=rpi4 mix deps.get

Nerves 需要通过环境变量指定目标平台，我的开发板是树莓派4，所以是 rpi4，其他平台可以参考官方文档👈点击直达👈。

环境变量也可以使用 export MIX_TARGET=rpi4 来设置。如果这一步报错，提示你"需要依赖 nerves"，那可能就是 Erlang 版本太低了，参考Nerves环境配置安装一个最新版的 Erlang 应该就可以了。

接下来构建镜像。

bash 复制代码

MIX_TARGET=rpi4 mix firmware

如果是首次使用的话，需要将生成的镜像写到SD卡里面。取下树莓派上的SD卡，插入电脑里面，如果电脑没有SD卡接口，需要准备一个读卡器。将SD卡插入电脑后，用下面的命令写入固件。

bash 复制代码

MIX_TARGET=rpi4 mix burn

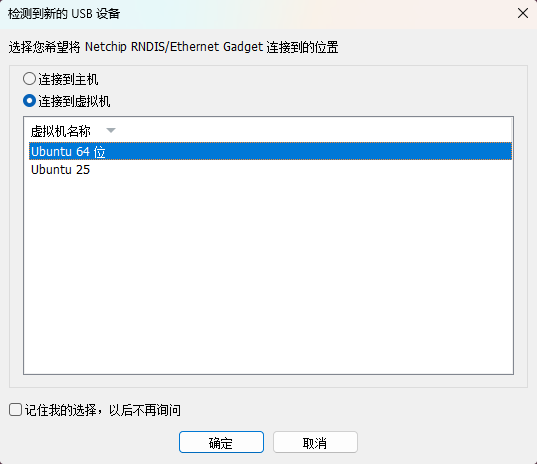

如果使用的是虚拟机的话，插入USB后，会有弹窗提示，选择将USB设备连接到虚拟机。固件烧录时，会自动识别出SD卡。

烧录完成后，取出SD卡插回树莓派，连上电源和HDMI显示器，系统开机后，屏幕上会显示一些信息和 iex> 命令提示符，这和我们在电脑上运行 iex 时是一样的。将键盘连接到树莓派，就可以和 Elixir 交互式 shell 愉快的玩耍了。

树莓派4的 type c 接口既可以供电，也支持数据传输，将他和电脑主机相连，就得到了一个树莓派和主机之间的USB网络连接。树莓派4既可以连接WiFi，也可以连接网线，Nerves 默认还提供了基于USB的网络接口，这在开发调试阶段非常有用。

Nerves 在树莓派和主机之间使用 mDNS 做为内网主机发现服务，我们不需要知道树莓派的具体IP地址，而是可以通过 nerves.local 主机名(在config/target.exs中配置)来访问树莓派。比如我们可以在虚拟机的 shell 中通过 ssh 来连接到树莓派。

bash 复制代码

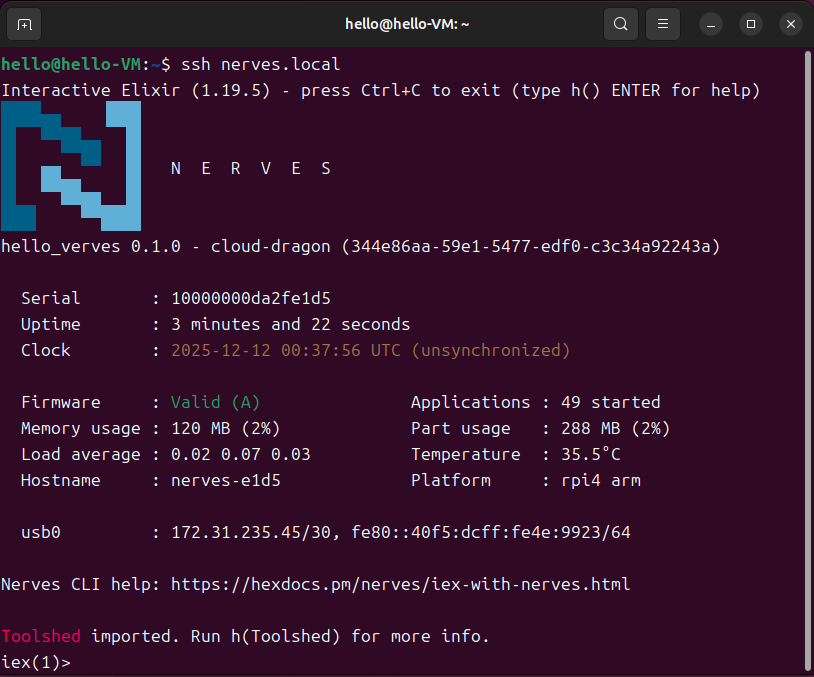

ssh nerves.local

不出意外的话，我们会看到和连接到树莓派的屏幕上相同的内容。我们既可以在这里与树莓派交互，也可以将键盘连接到树莓派，选择一种你喜欢的方式就好。

我们在 iex shell 中输入 HelloNerves.hello() 回车，不出意外的话，会看到输出 :world，这正是 lib/hello_nerves.ex 的内容。

只要烧录过一次镜像，修改代码并运行 mix firmware 重新生成镜像之后，我们就不再需要取出SD卡 mix burn 了，而是可以直接 mix upload 上传新固件。

bash 复制代码

MIX_TARGET=rpi4 mix upload

点亮 LED

Nerves 官方文档是通过 GPIO 点亮外接 LED 灯，作为 Hello World 还有有点超纲了，所以我们先从点亮板载 LED 开始。

原理

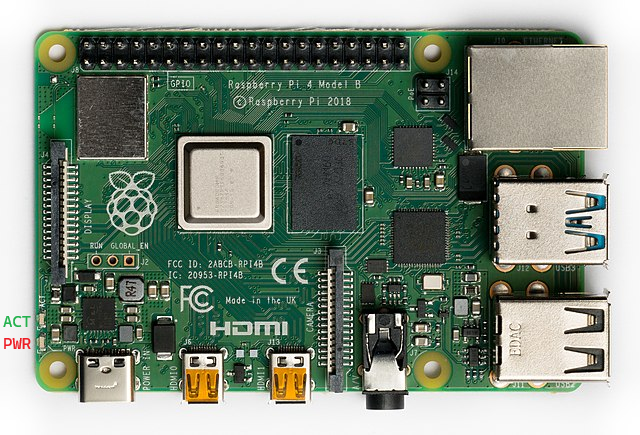

Linux 将一切设备都抽象成了文件，板载 LED 也不例外。树莓派4有两颗板载 LED：一颗红色电源指示灯；一颗绿色SD卡活动指示灯。分别对应 /sys/class/leds/ 目录下的 PWR 和 ACT 两个目录。它俩都是软链接，链接到的是 /sys/devices/platform/leds/leds/ 目录下的 PWR 和 ACT 目录。

具体控制 LED 的是 PWR 和 ACT 目录下的文件。比如brightness 文件用来控制 LED 灯的亮度，它里面是一个数字，0 表示熄灭，1(或255) 表示点亮。trigger 文件用来控制 LED 灯的行为，比如闪烁，或者根据某些条件亮灭。打开 ACT 目录下的 trigger 文件，可以看到下面的内容：

复制代码

none rfkill-any rfkill-none timer oneshot heartbeat backlight default-on transient input panic pattern mmc1 [mmc0] rfkill0

它是一个空格分隔的 LED 行为列表，[] 表示当前选中的行为模式。

模式	说明
none	不触发任何模式，LED不会自动亮起或闪烁。
rfkill-any	当任何无线设备被禁用时，LED会亮起。
rfkill-none	当没有无线设备被禁用时，LED会亮起。
timer	LED会按照设定的时间间隔闪烁。
oneshot	LED会闪烁一次。
heartbeat	LED会按照心跳模式闪烁。
backlight	LED的亮度会根据背光设置变化。
default-on	LED默认保持亮起。
transient	LED会在特定事件发生时短暂亮起。
input	LED会在接收到输入事件时亮起。
panic	在系统崩溃时，LED会闪烁。
pattern	LED会按照预设的模式闪烁。
mmc1	当SD卡槽1有活动时，LED会亮起。
mmc0	表示当SD卡槽0有活动时，LED会亮起。
rfkill0	当无线设备0被禁用时，LED会亮起。

如果我们希望通过 brightness 文件来控制 LED 灯，需要将模式设置为 none。

复制代码

echo none > brightness

brightness 文件比较特殊，对它写入 none 会自动变成 [none] ... ：

复制代码

[none] rfkill-any rfkill-none timer oneshot heartbeat backlight default-on transient input panic pattern mmc1 mmc0 rfkill0

LED控制

以上是板载 LED 控制的原理，对于编程，我们可以使用 nerves_leds 库，它封装了板载 LED 的控制接口。首先我们 mix.exs 文件中添加依赖：

elixir 复制代码

defp deps do
  [
    ... ...
    # Dependencies for all targets except :host
    {:nerves_leds, "~> 0.8", targets: @all_targets},
    ... ...
  ]
end

然后获取依赖：

bash 复制代码

MIX_TARGET=rpi4 mix deps.get

随后在 config.exs 文件中添加一行配置：

elixir 复制代码

config :nerves_leds, names: [green: "ACT"]

这里的配置是可选的，有这个配置，后面我们可以通过 :green 来访问 LED，不配置的话也可以直接通过 "ACT" 来访问这个 LED。

接下来我们用一个 GenServer 来控制 LED，在 lib/hello_nerves/ 目录下创建 blinker.ex 文件，输入以下内容：

elixir 复制代码

defmodule HelloNerves.Blinker do
  use GenServer

  require Logger
  alias Nerves.Leds

  def start_link(state \\ []) do
    GenServer.start_link(__MODULE__, state, name: __MODULE__)
  end

  def init(state) do
    enable()

    {:ok, state}
  end

  def handle_cast(:enable, state) do
    Logger.info("Enabling LED")
    Leds.set(green: true)

    {:noreply, state}
  end

  def handle_cast(:disable, state) do
    Logger.info("Disabling LED")
    Leds.set(green: false)

    {:noreply, state}
  end

  def enable() do
    GenServer.cast(__MODULE__, :enable)
  end

  def disable() do
    GenServer.cast(__MODULE__, :disable)
  end
end

这里我们通过 Leds.set 来控制 LED 灯的亮灭，true 表示点亮，false 表示熄灭。:green 就是前面我们配置的 LED 灯的名字。如果没配置，我们也可以直接使用 "ACT" 来访问它。最后我们在 lib/hello_nerves/application.ex 中将 HelloNerves.Blinker 添加到监督树。

elixir 复制代码

defp target_children() do
  [
    # Children for all targets except host
    # Starts a worker by calling: Target.Worker.start_link(arg)
    # {Target.Worker, arg},
    {HelloNerves.Blinker, name: HelloNerves.Blinker}
  ]
end

注意，Nerves 有两个监督树，我们要将它添加到设备端的监督树中。将树莓派链接到电脑，我们就可以重新编译并上传新固件了。

bash 复制代码

MIX_TARGET=rpi4 mix firmware
MIX_TARGET=rpi4 mix upload

等待上传完成，树莓派会重新启动，运行 ssh nerves.local 连接到树莓派，然后我们就可以通过 HelloNerves.Blinker.enable() 和 HelloNerves.Blinker.disable() 来控制 LED 灯的亮灭了。

网络接口

既然 Nerves 也只是一个普通的 Elixir 工程而已，那么添加一个网络接口，通过网络远程遥控 LED 灯想必不是一件难事。编写 HTTP 接口需要用到 cowboy 库，首先还是添加依赖：

elixir 复制代码

defp deps do
  [
    # Dependencies for all targets
    {:plug_cowboy, "~> 2.0"},
    ... ...
  ]
end

然后获取依赖：

bash 复制代码

MIX_TARGET=rpi4 mix deps.get

在 lib/hello_nerves/ 下添加 http.ex 文件，输入以下内容：

elixir 复制代码

defmodule HelloNerves.Http do
  use Plug.Router

  plug(:match)
  plug(:dispatch)

  get("/", do: send_resp(conn, 200, "Feel free to use API endpoints!"))

  get "/enable" do
    HelloNerves.Blinker.enable()
    send_resp(conn, 200, "LED enabled")
  end

  get "/disable" do
    HelloNerves.Blinker.disable()
    send_resp(conn, 200, "LED disabled")
  end

  match(_, do: send_resp(conn, 404, "Oops!"))
end

同样，它也需要添加到监督树中：

elixir 复制代码

defp target_children() do
[
    # Children for all targets except host
    # Starts a worker by calling: Target.Worker.start_link(arg)
    # {Target.Worker, arg},
    {HelloNerves.Blinker, name: HelloNerves.Blinker},
    {Plug.Cowboy, scheme: :http, plug: HelloNerves.Http, options: [port: 80]}
  ]
end

最后编译并上传固件：

bash 复制代码

MIX_TARGET=rpi4 mix firmware
MIX_TARGET=rpi4 mix upload

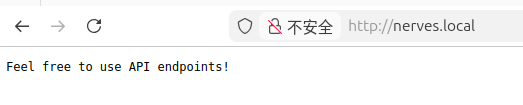

上传完成后，打开浏览器，输入 nerves.local 回车，应该能看到 Feel free to use API endpoints! 的响应。

访问 nerves.local/enable 和 nerves.local/disable 可以点亮或熄灭 LED。

既然 HTTP 接口可以，那么 Phoenix 和 Live View 呢？自然也不在话下，但那已经不是本期的主题了。

Nerves工程 vs Elixir工程

Nerves 工程就是一个带监督树的 Elixir 工程，所以从结构和语法来说，它和 Elixir 工程是没有区别的，只是内容上和我们常看到的 Elixir 工程不太一样。

首先是 mix.exs 的依赖部分，有些依赖多了 :target 选项，而且整个依赖库也被清晰的分成了三大部分：

通用依赖：平台和主机都需要的依赖；比如 plug_cowboy。
平台依赖：除主机以外所有平台需要的依赖；比如 nerves_leds。
特定平台依赖：特定于目标平台的依赖；比如目标平台预编译镜像 nerves_system_xxx。

其次配置文件也分成了主机配置 host.exs 和目标平台配置 target.exs，由 config.exs 根据平台加载。

最后是 application.ex 中的监督树也分成了主机端 target_children 和目标平台端 target_children。

这些只是在 Elixir 工程上做的一些小小的变化，整体来说，它还是一个带有监督树的 Elixir 工程。

iex vs bash

与普通 Linux 系统不同，Nerves 系统启动后，提供的用户交互接口并不是 bash，而是 iex。Nerves 定制的 Linux 系统并没有将 bash 包含进去，因此在 Nerves 系统中，bash 确实是无法使用的，Nerves 官网也说了，如果你一定需要 bash，那么 Nerves 将不会是你的最佳选择。虽然 bash 用不了，但是对于熟悉 Erlang 和 Elixir 的观众来说，iex 也未尝不利。

首先是 Erlang 的标准库 c 提供了一些命令行接口函数，这里 "c" 是 "command" 的缩写。比如我们熟知的 cd、ls、pwd 等都是来自这个库。需要注意的是，这些都是 Erlang 函数，由于 Erlang 函数调用是可以省略括号的，因此对于无参函数，如 pwd，ls 我们可以像在 bash 中一样使用。但是对于有参数的情况就有所不同了，比如 cd "/bin"，ls "/bin" 等，他们的参数是字符串，需要加上 ""。

其次是 Toolshed 库也提供了一些常用的命令，使用之前需要先 use Toolshed 导入这个库，但是 Nerves 启动 iex 之前已经帮我们导入好了。它为我们提供了 uname，ping，uptime，date，lsof 等常用命令，我们也可以通过 h Toolshed 来查看帮助文档。如果提示函数不存在，可以手动导入一下 Toolshed。

最后还有兜底的 cmd 函数，Erlang 的 os 库和 Toolshed 都提供了这个函数，后者调用的是 Elixir 的 System.cmd/3 。cmd 也是函数，我们可以将想要调用的命令作为参数传递给它，但是要加上 ""，因为它的参数是一个字符串。比如 cmd "ls -l"，cmd "echo 255 > brightness" 等。

命令总结

命令	说明
`mix nerves.new`	生成 nerves 工程
`mix firmware`	构建镜像
`mix firmware.gen.script`	生成固件上传脚本 `upload.sh`
`mix burn`	烧录固件
`mix upload`	上传固件
