在工业自动化、智能电机控制与物联网设备领域，实时通信稳定性与硬件扩展性是决定系统性能的核心要素。FCE1323 作为方芯新推出的 EtherCAT 从站控制器专属芯片，核心定位是为 EtherCAT I/O 设备解决方案提供 "经济高效 + 强抗干扰" 的硬件支撑解决方案，其技术参数与功能设计高度匹配工业场景对实时性、稳定性、数据传输效率的核心需求。
芯片主要参数
-
端口两个LVDS端口（支持 Standard /Extend ）
-
4个FMMU 、4个同步管理 SM、4KB RAM
-
集成 64 bit 分布式时钟 DC(Distributed Clock)
-
SPI/QSPI 从站接口，最高频率 80MHz
-
封装：QFN32
方案介绍

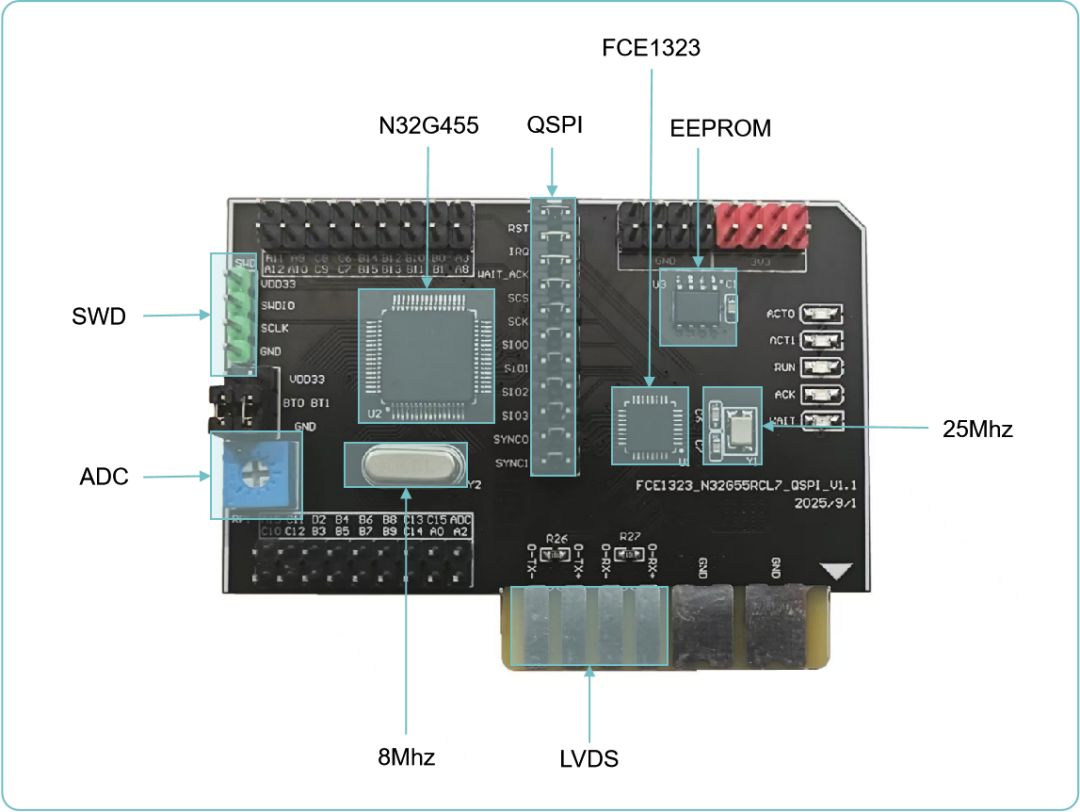

基于自主研发的 EtherCAT 从站芯片 FCE1323与N32G455RCL7所设计功能板，主要由以 FCE1323 为通信核心，搭配国民技术 N32G455RCL7 主控 MCU，形成 "通信 + 控制" 的全国产完整硬件架构，功能板依托背板方案底板进行测试，通过 FCE1323 的 SQI 接口与 MCU 实现高速数据交互。板上同时保留 SWD 接口用于程序烧录与调试。以便帮助工程师节省底层硬件搭建工作，加速功能验证与调试，提升研发效率。
开发板通过EtherCAT协议实现高速实时通信，支持主站（如TwinCAT软件）可直接配置和监控IO状态，通过MCU可以做多种功能级扩展，同时满足工业级实时性和扩展性需求。其核心应用场景覆盖工业自动化生产线中负责传感器数据采集与执行器控制，以支撑生产线自动化运行，在智能电机驱动系统中实现实时指令传输，以保障电机驱动的精准、及时响应，以及在物联网工业网关中促成多设备协同通信，以打通工业设备间的信息交互链路。
功能板特点
FCE1323与N32G455 功能板在设计上充分考虑工业场景的严苛需求具有以下特点：

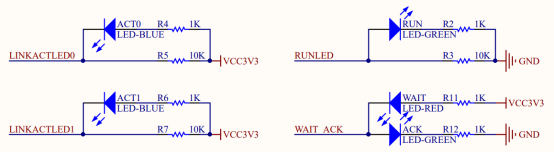

实时状态可视化，板载RUN（绿色）、ACT（蓝色）、WAIT/ACK（红色）等多色指示灯，可实时显示从站设备的运行状态（如正常运行、数据传输、等待响应），方便工程师快速排查设备故障，降低现场调试难度。
*
集成化 LVDS 设计，FCE1323 芯片内置两路 LVDS 接口，功能板无需额外搭载物理层元器件，缩短传输延时，还降低了硬件成本与信号干扰风险。
*

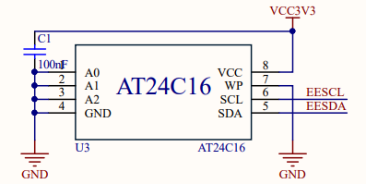

外挂 EEPROM，板载16K 容量 AT24C16 EEPROM 芯片，可长期存储设备描述信息与 芯片初始配置，避免设备每次上电后重复配置，提升系统启动效率与稳定性。
*
80MHz QSPI 通信，FCE1323 与 N32G455RCL7 之间采用 QSPI 接口通信，最高速率可达 80MHz，相比传统 SPI 接口，数据传输效率提升 数倍，可满足工业场景中大量实时数据的高速交互需求。
*
MCU 的空置 GPIO 接口全部引出，工程师可根据实际需求外接传感器（如温湿度传感器、光电传感器）、执行器（如继电器、指示灯）或其他外设，轻松实现功能扩展，适配多样化应用场景。
- N32G455RCL7 芯片引出 SWD（Serial Wire Debug）接口，支持程序烧录与在线调试，相比传统 JTAG 接口，SWD 仅需 2 根信号线（SWCLK、SWDIO），简化接线的同时，可快速定位程序问题，大幅缩短开发周期。
小结：从实际应用价值与产业适配性来看，FCE1323 芯片及功能板的推出，不仅填补了国内 EtherCAT 从站控制器领域 "高性价比 + 国产化" 的市场空白 ------ 其采用的全国产硬件架构（FCE1323 芯片 + N32G455RCL7 MCU），可有效降低工业设备对进口元器件的依赖，规避供应链风险。
