一、引言：为什么需要RAM？

在前一篇文章中，我们深入探讨了FPGA中ROM的原理与应用。然而，在实际的FPGA系统设计中，很多时候我们需要的是可读可写的存储器，这就是RAM（Random Access Memory，随机存取存储器）。无论是用于数据缓存、帧缓冲还是实时数据存储，RAM都是构建高效FPGA系统不可或缺的组成部分。

本文将从RAM的基本原理出发，详细讲解嵌入式块存储器RAM的分类、特性、配置方法以及在实际项目中的应用，特别关注如何通过Vivado工具链高效地使用RAM IP核。

二、RAM的核心特性与应用场景

1.RAM的三大核心特性

与ROM相比，RAM具有以下显著特性：

随机存取：支持对任意地址的读写操作，访问顺序不受限制
非破坏性读取：读取操作不会清除存储内容，数据可多次重复读取
覆盖写入：新数据写入会直接覆盖旧数据，支持动态更新

2.典型应用场景分析
场景一：数据速率匹配缓冲

这是RAM最常见的应用场景之一。考虑以下实际问题：

bash 复制代码

某ADC以1μs的间隔产生12位数据（速率：1000个/ms），而串口以115200波特率发送数据（每6位数据需要69.4μs）。数据产生速率远快于发送速率。

解决方案：

c 复制代码

// 使用RAM作为数据缓冲器
module data_buffer(
    input clk,
    input rst_n,
    input [11:0] adc_data,
    input adc_data_valid,
    output reg [5:0] uart_data,
    output reg uart_data_valid
);

    // 双端口RAM：端口A用于写入ADC数据，端口B用于读取串口数据
    // 深度：1000，宽度：12位（写入）和6位（读取）

    // 写入逻辑
    always @(posedge clk) begin
        if (adc_data_valid) begin
            ram_wea <= 1'b1;
            ram_addra <= write_addr;
            ram_dina <= adc_data;
            write_addr <= write_addr + 1;
        end
    end

    // 读取逻辑
    always @(posedge clk) begin
        if (uart_ready) begin
            ram_addrb <= read_addr;
            uart_data <= ram_doutb[5:0];  // 只取低6位
            read_addr <= read_addr + 1;
        end
    end
endmodule

场景二：图像帧缓冲

在视频处理系统中，RAM常被用作帧缓冲器：

c 复制代码

// TFT显示屏图像缓冲
module tft_frame_buffer(
    input clk_pixel,      // 像素时钟
    input clk_system,     // 系统时钟
    input [15:0] pixel_in, // RGB565像素数据
    input pixel_valid,
    output [15:0] pixel_out
);

    // 双端口RAM配置
    // 端口A：串口写入（系统时钟域）
    // 端口B：TFT读取（像素时钟域）

    // 存储需求计算：
    // 800×480分辨率，16位/像素 → 800×480×16 = 6,144,000 bits
    // 需要约170个36Kb的BRAM块
endmodule

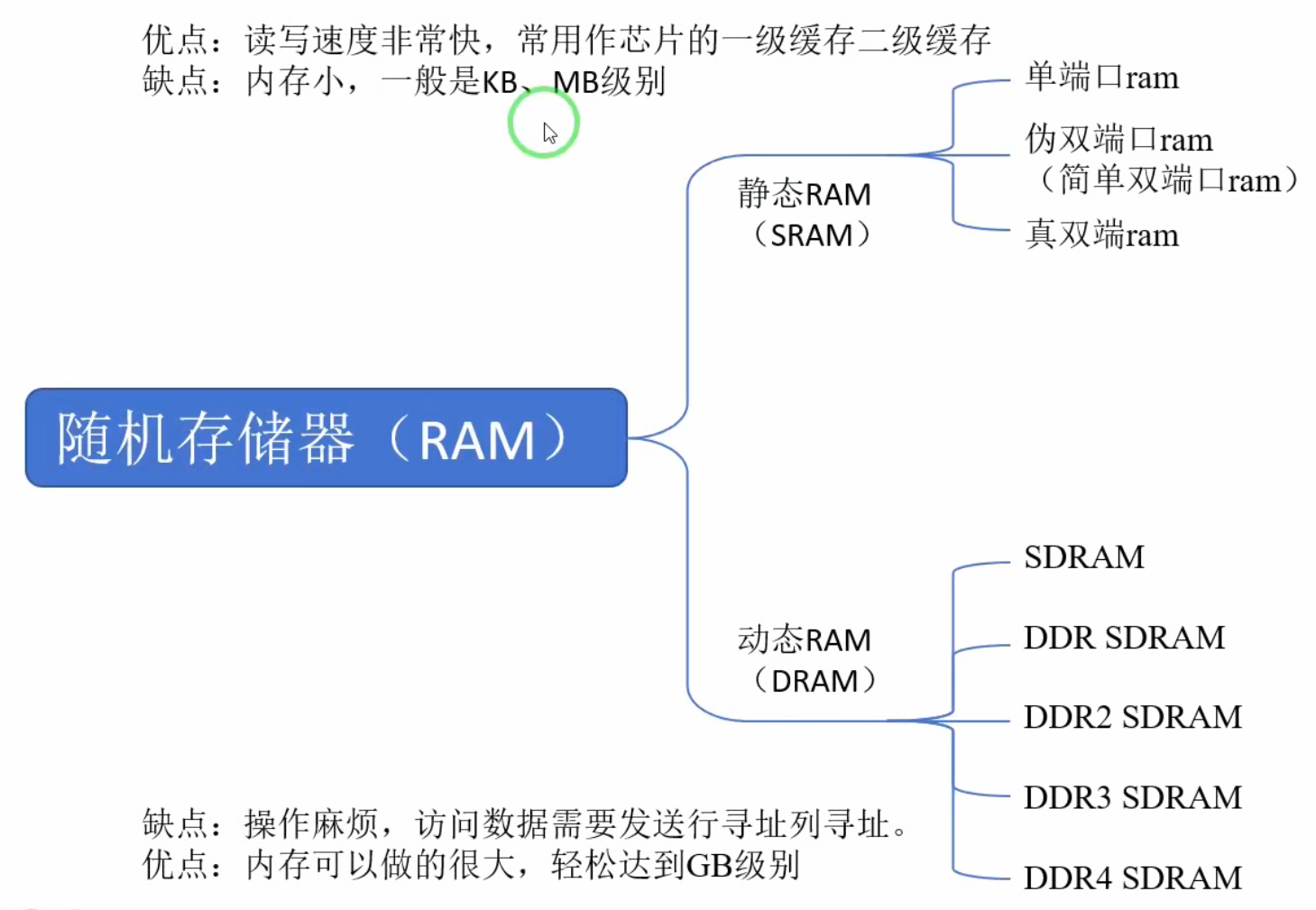

三、RAM的类型：SRAM与DRAM详解

c 复制代码

// DDR3控制器接口示例
module ddr3_controller(
    input clk,
    input rst_n,
    // 用户接口
    input [31:0] app_addr,
    input [255:0] app_wdf_data,
    input app_wdf_wren,
    output [255:0] app_rd_data,
    output app_rd_data_valid,
    // DDR3物理接口
    output [13:0] ddr3_addr,
    output [2:0] ddr3_ba,
    output ddr3_cas_n,
    output ddr3_ras_n,
    output ddr3_we_n
);
    // 使用Xilinx MIG IP核实现
endmodule

四、Vivado中RAM IP核的详细配置指南

RAM IP核类型选择
在Vivado的IP Catalog中搜索"Block Memory Generator"，可以看到多种RAM类型：

（1）单端口RAM

c 复制代码

// 接口信号
module single_port_ram(
    input clka,          // 时钟
    input ena,           // 使能
    input wea,           // 写使能（1=写，0=读）
    input [9:0] addra,   // 地址（10位，深度1024）
    input [15:0] dina,   // 数据输入
    output [15:0] douta  // 数据输出
);

特点：

所有操作共享同一组端口

读写不能同时进行

适用于简单的数据存储场景

（2）简单双端口RAM

c 复制代码

// 接口信号
module simple_dual_port_ram(
    // 端口A：只写
    input clka,
    input ena,
    input wea,           // 始终为1（只写）
    input [9:0] addra,
    input [15:0] dina,

    // 端口B：只读
    input clkb,
    input enb,
    input [9:0] addrb,
    output [15:0] doutb
);

特点：

端口A专用于写，端口B专用于读

可同时进行读写操作

适用于生产者-消费者模型

（3）真双端口RAM

c 复制代码

// 接口信号
module true_dual_port_ram(
    // 端口A：可读写
    input clka,
    input ena,
    input wea,
    input [9:0] addra,
    input [15:0] dina,
    output [15:0] douta,

    // 端口B：可读写
    input clkb,
    input enb,
    input web,
    input [9:0] addrb,
    input [15:0] dinb,
    output [15:0] doutb
);

特点：

两个端口都可独立读写

需要处理读写冲突

适用于复杂的数据共享场景

关键配置参数详解
（1）存储容量计算

c 复制代码

总存储容量 = 数据位宽 × 深度
单位：bits

示例：
数据位宽：16 bits
深度：1024
总容量：16 × 1024 = 16,384 bits = 16 Kb

（2）BRAM资源使用

Xilinx 7系列FPGA的BRAM配置：

每个BRAM块：36 Kb

可配置为：

1个36Kb RAM

2个独立的18Kb RAM

常见配置模式：

32K × 1

16K × 2

8K × 4

4K × 9

2K × 18

1K × 36

512 × 72

（3）工作模式选择

在"Port A Options"或"Port B Options"中：

Write First Mode（写优先模式）：

c 复制代码

// 当读写同一地址时，写入的数据会立即出现在输出
always @(posedge clk) begin
    if (wea) begin
        mem[addr] <= din;
        dout <= din;  // 写优先
    end else begin
        dout <= mem[addr];
    end
end

Read First Mode（读优先模式）：

c 复制代码

// 当读写同一地址时，先读取旧数据，再写入新数据
always @(posedge clk) begin
    dout <= mem[addr];  // 先读
    if (wea) begin
        mem[addr] <= din;  // 后写
    end
end

No Change Mode（无变化模式）：

c 复制代码

// 当读写同一地址时，输出保持不变
always @(posedge clk) begin
    if (wea) begin
        mem[addr] <= din;
    end else begin
        dout <= mem[addr];
    end
end

字节写使能功能
字节写使能允许按字节粒度控制数据写入，特别适用于处理不同位宽的数据：

c 复制代码

// 24位数据，按字节写入控制
module byte_write_ram(
    input clk,
    input ena,
    input [2:0] wea,      // 3位写使能，控制3个字节
    input [9:0] addra,
    input [23:0] dina,    // 24位输入数据
    output [23:0] douta   // 24位输出数据
);

// wea[2:0]控制：
// wea = 3'b111: 写入全部3个字节
// wea = 3'b011: 只写入低2个字节（dina[15:0]）
// wea = 3'b001: 只写入最低字节（dina[7:0]）
// wea = 3'b000: 不写入任何字节

五、实战案例：基于RAM的图像显示系统

系统架构设计
详细实现代码
（1）顶层模块设计

c 复制代码

module image_display_system(
    input clk_100m,          // 100MHz系统时钟
    input clk_pixel,         // 像素时钟（25MHz for 800x480@60Hz）
    input rst_n,

    // 串口接口
    input uart_rx,
    output uart_tx,

    // TFT显示接口
    output [15:0] tft_data,
    output tft_hsync,
    output tft_vsync,
    output tft_de
);

    // 时钟域划分
    wire clk_sys = clk_100m;
    wire clk_disp = clk_pixel;

    // 串口接收模块
    wire [7:0] uart_rx_data;
    wire uart_rx_valid;

    uart_receiver u_uart_rx(
        .clk(clk_sys),
        .rst_n(rst_n),
        .rx(uart_rx),
        .data(uart_rx_data),
        .valid(uart_rx_valid)
    );

    // 图像数据写入控制
    wire [15:0] ram_wdata;
    wire [16:0] ram_waddr;  // 800*480=384000，需要19位地址
    wire ram_wen;

    image_writer u_writer(
        .clk(clk_sys),
        .rst_n(rst_n),
        .uart_data(uart_rx_data),
        .uart_valid(uart_rx_valid),
        .ram_wdata(ram_wdata),
        .ram_waddr(ram_waddr),
        .ram_wen(ram_wen)
    );

    // 双端口RAM实例
    wire [15:0] ram_rdata;
    wire [16:0] ram_raddr;

    blk_mem_gen_0 u_ram (
        // 端口A：写端口（串口数据写入）
        .clka(clk_sys),
        .ena(1'b1),
        .wea(ram_wen),
        .addra(ram_waddr[16:0]),
        .dina(ram_wdata),
        .douta(),  // 端口A不读取

        // 端口B：读端口（TFT显示读取）
        .clkb(clk_disp),
        .enb(1'b1),
        .addrb(ram_raddr[16:0]),
        .doutb(ram_rdata)
    );

    // TFT显示控制器
    tft_controller u_tft(
        .clk(clk_disp),
        .rst_n(rst_n),
        .pixel_data(ram_rdata),
        .pixel_addr(ram_raddr),
        .tft_data(tft_data),
        .tft_hsync(tft_hsync),
        .tft_vsync(tft_vsync),
        .tft_de(tft_de)
    );
endmodule

（2）图像数据写入模块

c 复制代码

module image_writer(
    input clk,
    input rst_n,
    input [7:0] uart_data,
    input uart_valid,
    output reg [15:0] ram_wdata,
    output reg [16:0] ram_waddr,
    output reg ram_wen
);

    reg [1:0] byte_cnt;  // 字节计数器（0-1，两个字节组成一个16位像素）
    reg [7:0] pixel_low; // 像素低字节

    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            byte_cnt <= 2'd0;
            pixel_low <= 8'd0;
            ram_waddr <= 17'd0;
            ram_wen <= 1'b0;
        end else if (uart_valid) begin
            case (byte_cnt)
                2'd0: begin
                    pixel_low <= uart_data;  // 保存低字节
                    byte_cnt <= 2'd1;
                    ram_wen <= 1'b0;
                end
                2'd1: begin
                    ram_wdata <= {uart_data, pixel_low};  // 拼接高字节和低字节
                    ram_waddr <= ram_waddr + 1'b1;
                    ram_wen <= 1'b1;
                    byte_cnt <= 2'd0;
                end
            endcase
        end else begin
            ram_wen <= 1'b0;
        end
    end
endmodule

（3）TFT显示控制器

c 复制代码

module tft_controller(
    input clk,           // 像素时钟
    input rst_n,
    input [15:0] pixel_data,  // 从RAM读取的像素数据
    output reg [16:0] pixel_addr,  // 读取地址
    output reg [15:0] tft_data,
    output reg tft_hsync,
    output reg tft_vsync,
    output reg tft_de
);

    // 显示时序参数（800x480@60Hz）
    parameter H_ACTIVE = 800;   // 水平有效像素
    parameter H_FP = 40;        // 水平前沿
    parameter H_SYNC = 128;     // 水平同步脉冲
    parameter H_BP = 88;        // 水平后沿
    parameter H_TOTAL = H_ACTIVE + H_FP + H_SYNC + H_BP;

    parameter V_ACTIVE = 480;   // 垂直有效行
    parameter V_FP = 13;        // 垂直前沿
    parameter V_SYNC = 2;       // 垂直同步脉冲
    parameter V_BP = 33;        // 垂直后沿
    parameter V_TOTAL = V_ACTIVE + V_FP + V_SYNC + V_BP;

    // 行计数器和列计数器
    reg [10:0] h_cnt;  // 水平计数器（0-1047）
    reg [9:0] v_cnt;   // 垂直计数器（0-527）

    always @(posedge clk or negedge rst_n) begin
        if (!rst_n) begin
            h_cnt <= 11'd0;
            v_cnt <= 10'd0;
            pixel_addr <= 17'd0;
            tft_hsync <= 1'b0;
            tft_vsync <= 1'b0;
            tft_de <= 1'b0;
            tft_data <= 16'd0;
        end else begin
            // 水平计数器递增
            if (h_cnt == H_TOTAL - 1) begin
                h_cnt <= 11'd0;
                // 垂直计数器递增
                if (v_cnt == V_TOTAL - 1) begin
                    v_cnt <= 10'd0;
                    pixel_addr <= 17'd0;  // 帧结束，复位地址
                end else begin
                    v_cnt <= v_cnt + 1'b1;
                end
            end else begin
                h_cnt <= h_cnt + 1'b1;
            end

            // 生成同步信号
            tft_hsync <= (h_cnt >= H_ACTIVE + H_FP) && (h_cnt < H_ACTIVE + H_FP + H_SYNC);
            tft_vsync <= (v_cnt >= V_ACTIVE + V_FP) && (v_cnt < V_ACTIVE + V_FP + V_SYNC);

            // 生成数据使能信号
            tft_de <= (h_cnt < H_ACTIVE) && (v_cnt < V_ACTIVE);

            // 在有效显示区域内读取像素数据
            if (tft_de) begin
                tft_data <= pixel_data;
                pixel_addr <= pixel_addr + 1'b1;
            end else begin
                tft_data <= 16'd0;
            end
        end
    end
endmodule

RAM资源需求分析
对于800×480分辨率的TFT显示，使用RGB565格式（16位/像素）：

c 复制代码

总像素数：800 × 480 = 384,000 像素
每像素数据：16 bits
总存储需求：384,000 × 16 = 6,144,000 bits

Xilinx XC7Z015芯片资源：
- 每个BRAM块：36 Kb
- 总BRAM数量：95个
- 总BRAM容量：95 × 36 Kb = 3,420 Kb

结论：无法存储完整一帧图像

六、仿真验证

测试平台设计

c 复制代码

module ram_tb;

    reg clk;
    reg rst_n;

    // 时钟生成（100MHz）
    always #5 clk = ~clk;

    // 测试序列
    initial begin
        // 初始化
        clk = 0;
        rst_n = 0;

        // 复位释放
        #100 rst_n = 1;

        // 测试1：顺序写入然后读取
        test_sequential();

        // 测试2：随机地址访问
        test_random();

        // 测试3：读写冲突测试
        test_collision();

        $finish;
    end

    task test_sequential;
        integer i;
        begin
            $display("=== 顺序读写测试开始 ===");

            // 写入0-1023
            for (i = 0; i < 1024; i = i + 1) begin
                @(posedge clk);
                ram_wen = 1;
                ram_addr = i;
                ram_wdata = i * 2;
            end

            @(posedge clk);
            ram_wen = 0;

            // 验证读取
            for (i = 0; i < 1024; i = i + 1) begin
                @(posedge clk);
                ram_addr = i;
                @(posedge clk);
                if (ram_rdata !== i * 2) begin
                    $display("错误：地址 %d，期望值 %d，实际值 %d",
                             i, i*2, ram_rdata);
                end
            end

            $display("=== 顺序读写测试完成 ===");
        end
    endtask

    task test_random;
        integer i, addr;
        begin
            $display("=== 随机访问测试开始 ===");

            for (i = 0; i < 100; i = i + 1) begin
                addr = $random % 1024;

                // 写入随机数据
                @(posedge clk);
                ram_wen = 1;
                ram_addr = addr;
                ram_wdata = $random;
                test_data[addr] = ram_wdata;

                // 等待写入完成
                @(posedge clk);
                ram_wen = 0;

                // 延迟2个周期后读取验证
                repeat(2) @(posedge clk);
                ram_addr = addr;
                @(posedge clk);
                if (ram_rdata !== test_data[addr]) begin
                    $display("随机测试错误：地址 %d", addr);
                end
            end

            $display("=== 随机访问测试完成 ===");
        end
    endtask

endmodule
