C# 基于OpenCv的视觉工作流-章20-仿射变换
本章目标：
一、数学原理；
二、设置变换矩阵；
三、仿射变换；

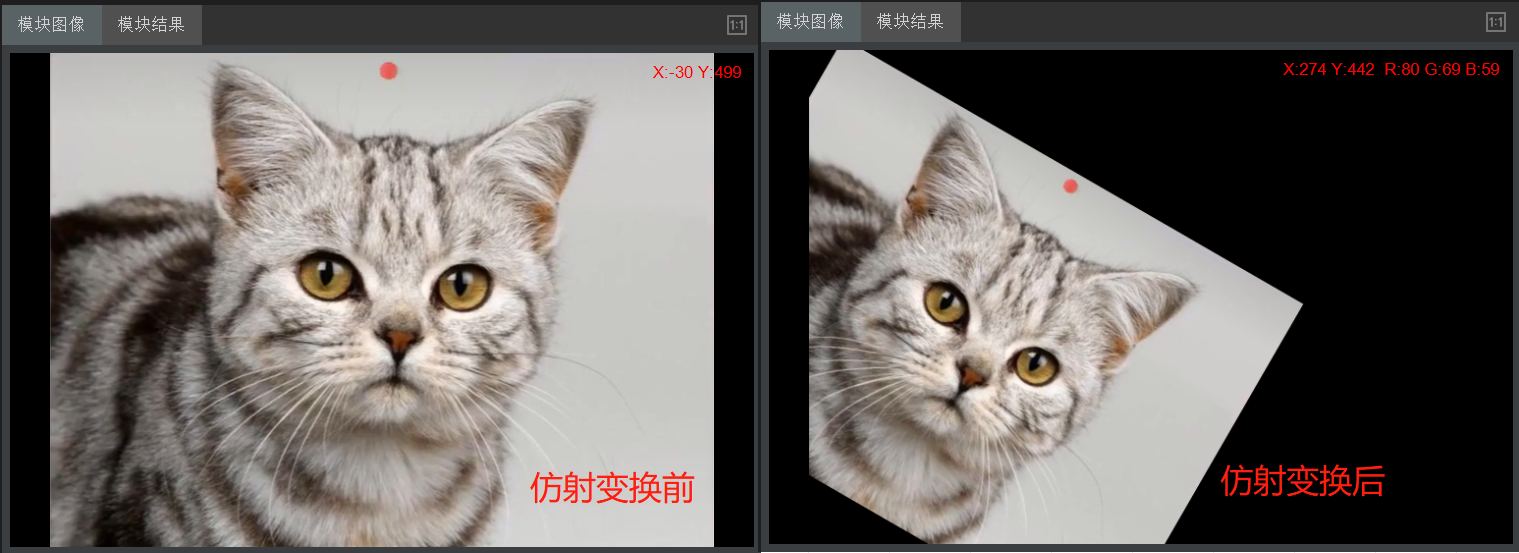

仿射变换包含了图像的平移、旋转、缩放，原理是通是设置的矩阵与原图像素坐标进行计算，得到新的图像。
一、数学原理；

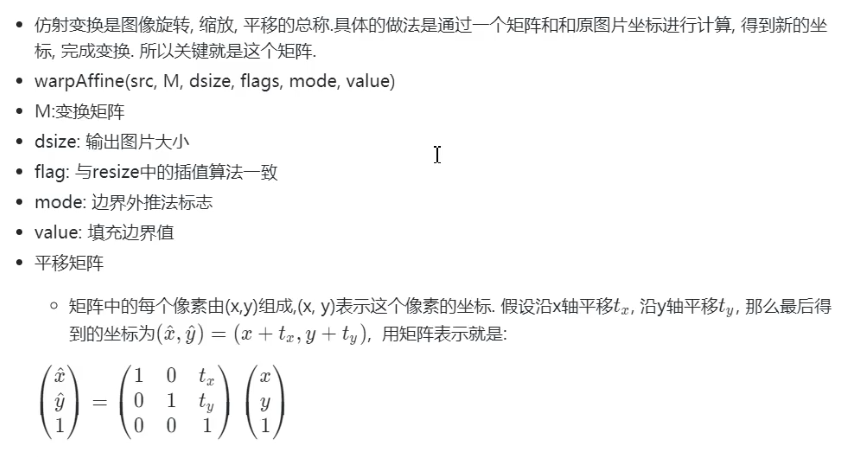

下图为平移矩阵数学原理，一个点平移到另一个点，即该点坐标值加上或减去平移量，可用线性方程描述平移过程，也可用矩阵描述。
二、设置变换矩阵；
1、平移矩阵
//平移矩阵编写3*3
Mat matM = new Mat(2, 3, MatType.CV_32FC1);
matM.At(0, 0) = 1;
matM.At(0, 1) = 0;
matM.At(0, 2) = xVal; //x坐标平移量
matM.At(1, 0) = 0;
matM.At(1, 1) = 1;
matM.At(1, 2) = yVal; //y坐标平移量
matM.At(2, 0) = 0;
matM.At(2, 1) = 0;
matM.At(2, 2) = 1;
2、旋转矩阵
OpenCv提供了旋转矩阵的获取算子
//旋转矩阵获取
Mat matM = Cv2.GetRotationMatrix2D(new OpenCvSharp.Point(centerX, centerY), angle, scale);
其中：参数centerX、centerY，为旋转的中心点坐标；
参数angle，为旋转角度；
参数scale，为缩放比例；
三、仿射变换；
OpenCv仿射变换可如下使用：
Mat matDst = new Mat();
Cv2.WarpAffine(image, matDst, matM, image.Size());
其中：参数1，为输入图像；
参数2，为输出图像；
参数3，为变换矩阵；
参数4，为输出图像尺寸；

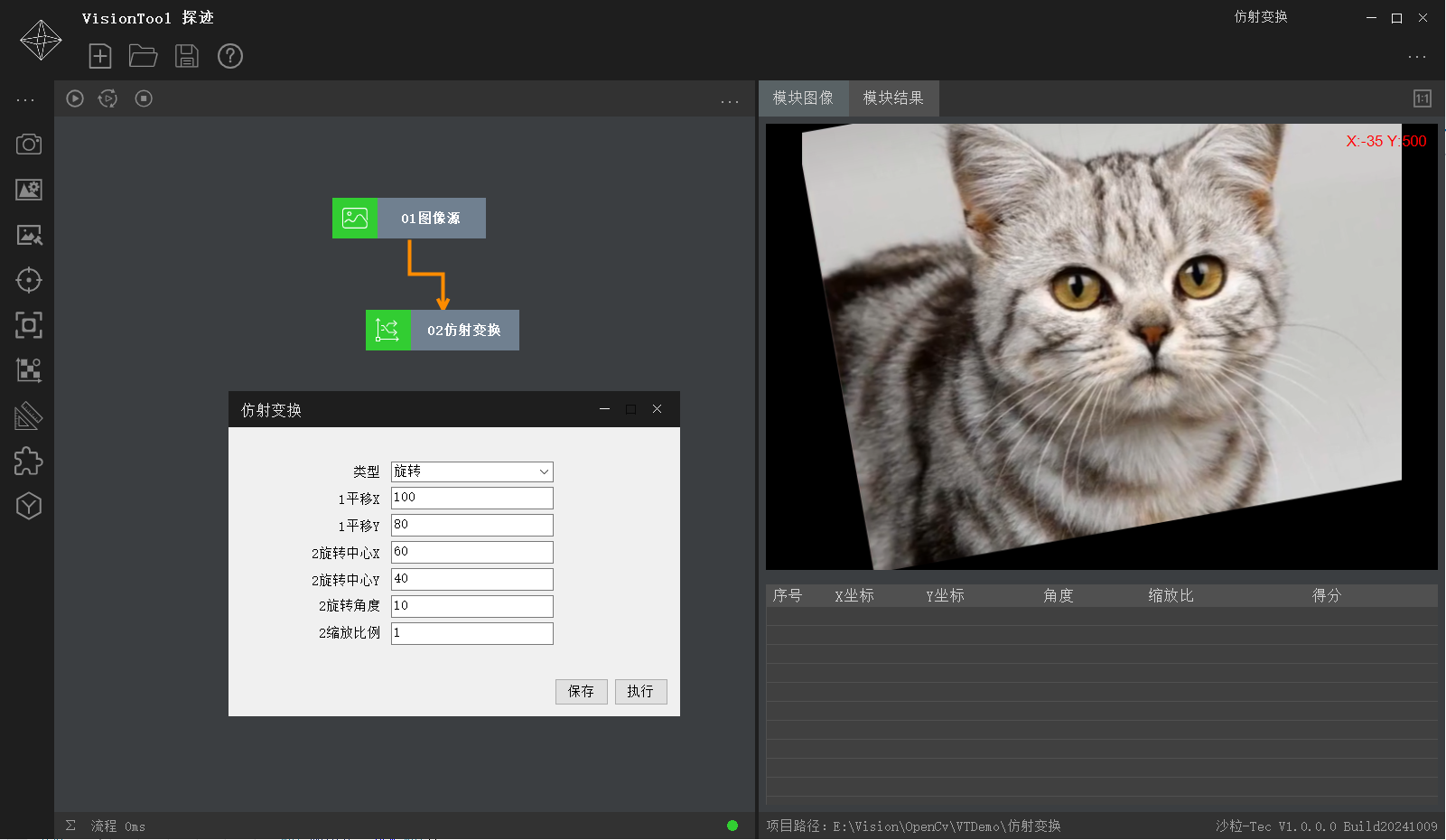

效果如下
参考链接
"VisionTool 探迹"免费视觉工具
下载地址：https://pan.baidu.com/s/11tktKOSnepLNIEqNbvnv6w?pwd=qv5i
"VisionTool Halcon"付费视觉工具
下载地址：https://pan.baidu.com/s/1v832KTonDYS6oNnWG2iZtQ?
对应系列文章"C# 基于Halcon的视觉工作流"，欢迎前往阅读。
上述内容需要一定的技术功底，本章至此已结束，欢迎阅读下章，谢谢！
