MCAL：为什么 MCU 换了，上层几乎不用动 🔧
在很多 AUTOSAR 项目里，都流传着一句听起来有点"玄学"的话：
MCU 换了，但上层软件几乎不用动。
第一次听到这句话的人，往往会半信半疑：
- 寄存器地址全变了
- 外设结构完全不同
- 中断、DMA、时钟树统统不一样
那上层真的可以"无感"吗？
答案是：在工程上，确实可以做到"基本无感" ，而这个能力的核心支点，就是 MCAL（Microcontroller Abstraction Layer）。
从一次真实的 MCU 更换说起 🧩
设想这样一个场景：
- 第一代 ECU 使用的是 NXP S32K1xx
- 由于成本和供货原因，第二代切换到 Infineon TC3xx
硬件工程师会告诉你：
- GPIO 架构不一样
- ADC 模块完全不同
- SPI / CAN 的寄存器风格天差地别
但在软件侧，如果 MCAL 使用得当，变化往往集中在：
- MCAL 配置
- 启动代码
- 少量底层初始化
而 ECU Abstraction、BSW Services、Application 基本保持不动。
这并不是魔法，而是职责切分的结果。

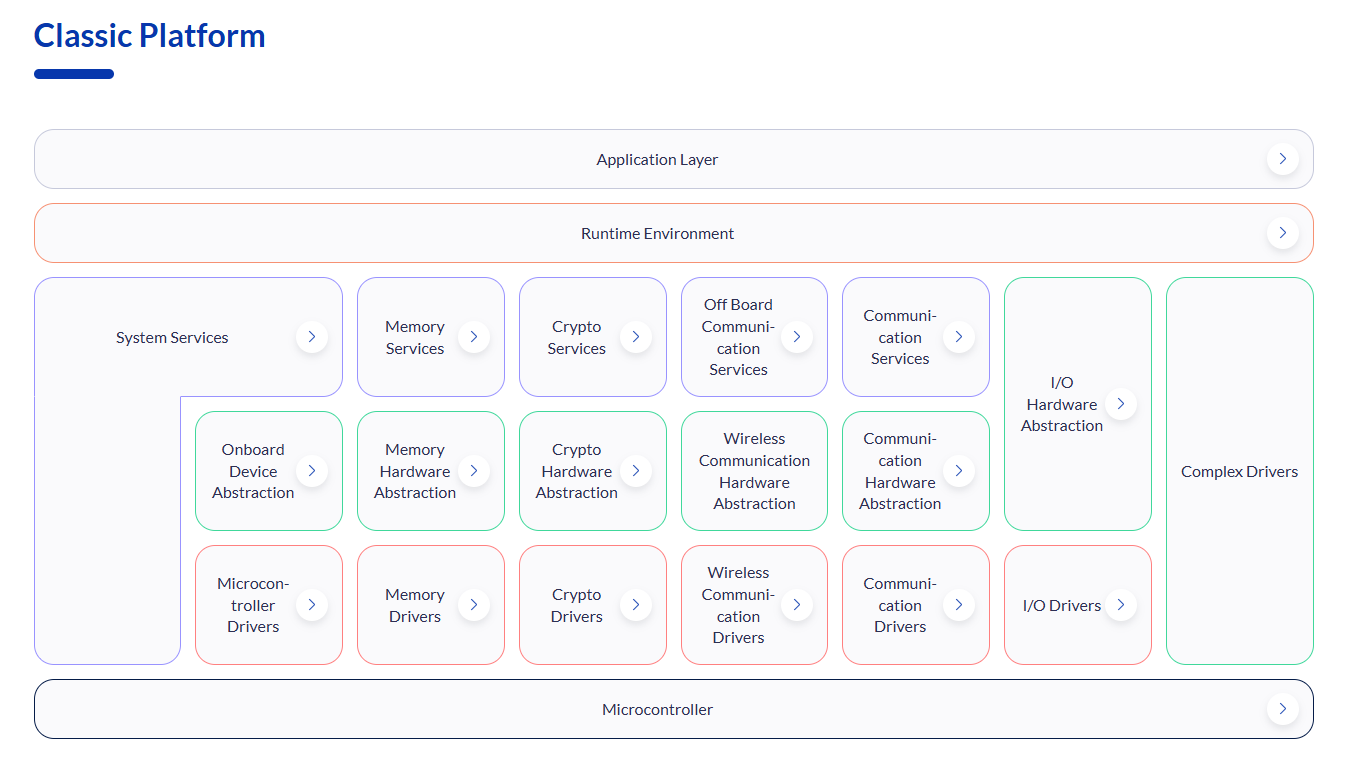

MCAL 在 Classic AUTOSAR 中的位置 📐
先把 MCAL 的位置放清楚：
Application
RTE
BSW Services
ECU Abstraction
MCAL
MCU & On-chip Peripherals
可以看到：
- MCAL 是软件第一次"直面 MCU 硬件"的地方
- 再往下，就已经是寄存器和物理外设
也正因为如此，MCAL 是 Classic AUTOSAR 中：
最接近硬件，但又必须保持"平台化"的一层
MCAL 的职责边界是什么？
很多人会用一句话来概括 MCAL：
MCAL = MCU 外设的标准化驱动
这句话没错，但有点过于简略。
更工程化的说法是：
MCAL 负责把"具体 MCU 的外设能力"，包装成 AUTOSAR 规定的统一接口语义
MCAL 关心什么？
- 外设实例
- 通道号
- 硬件资源
- 中断、DMA、寄存器
MCAL 不关心什么？
- ECU 上这些外设"用来干嘛"
- 某个 IO 是车门还是按键
- 通信信号的业务含义
一句话总结：
MCAL 只对 MCU 负责，不对整车负责。
MCAL 通常包含哪些 Driver？
在 Classic AUTOSAR 中，MCAL 大致可以分为三类（从工程视角）：
🧠 Microcontroller Drivers
- Mcu（时钟、复位、电源）
- Wdg（片内看门狗）
- Gpt（通用定时器）
- Icu（输入捕获）
它们决定了 MCU 怎么活、怎么跑。
🔌 I/O Drivers
- Port
- Dio
- Adc
- Pwm
这些 Driver 把 MCU 的引脚和模拟/数字外设，抽象成统一的 IO 能力。
💾 Memory Drivers
- Fls（片内 Flash）
- Eep（片内 EEPROM 或模拟 EEPROM）
它们屏蔽了：
- 不同 Flash 架构
- 擦写粒度
- Bank / Sector 差异
芯片厂、Tier1 与 AUTOSAR 的分工 🤝
MCAL 这一层，几乎是 AUTOSAR 生态里分工最清晰的一层。
AUTOSAR 组织做什么？
- 定义 Driver 的 API
- 规定行为语义
- 规定初始化、错误处理、并发模型
👉 只管"接口和规则"，不写一行寄存器代码。
芯片厂做什么？
- 基于 AUTOSAR 规范
- 为自家 MCU 实现 MCAL
- 深度绑定寄存器和硬件特性
这也是为什么：
MCAL 往往是"买 MCU 送的" 🎁
Tier1 做什么？
- 集成不同芯片厂的 MCAL
- 管理配置
- 在必要时补 Complex Driver
- 对上提供稳定平台
Tier1 真正关心的不是：
"这个寄存器怎么配"
而是：
"换 MCU 时，平台还能不能活"。
为什么 MCAL 能做到"MCU 可替换"？
核心原因有三个。
接口是"标准的"，实现是"私有的"
对上：
c
Dio_WriteChannel(ChannelId, Level);对下：
- S32K：写 PDDR
- TC3xx：写 IOCR
差异全部被封在 MCAL 内部。
配置驱动，而不是"写死逻辑"
MCAL 的大量行为，来自配置而非代码逻辑：
- 哪个 Port 可输出
- 哪个 ADC 通道启用
- 哪个 Timer 用作 Gpt
这让 MCU 更换时：
更多是"重新配"，而不是"重写"。
上层永远不直接依赖寄存器
一旦应用或 ECU Abstraction：
- 直接 include 寄存器头文件
- 直接操作硬件地址
那 MCAL 的价值会瞬间崩塌。
为什么 MCAL 几乎是"最难 Debug 的一层" 🧨
这是很多工程师的真实感受。
原因一：问题往往表现不在 MCAL
- CAN 发不出去
- ADC 采样异常
- IO 不翻转
但真正的问题可能是：
- 时钟没开
- 复用错了
- 初始化顺序错误
症状在上层，根因在 MCAL。
原因二：调试信息极少
- 很少有 log
- 很少有断言
- 出问题就是"硬件没反应"
MCAL 的世界里：
沉默，往往意味着错误。
原因三：一半是软件，一半是硬件
Debug MCAL 时，你同时需要：
- 数据手册 📘
- Reference Manual
- 示波器 / 逻辑分析仪
它不是纯软件问题，也不是纯硬件问题。
工程上如何"正确对待" MCAL？
几个非常实用的经验：
-
尽量用芯片厂原生 MCAL，不要轻易魔改
-
问题优先从：
- 时钟
- PinMux
- 初始化顺序
排查
-
永远保持：
- 应用 → ECU Abstraction → MCAL 的单向依赖
小结 🧩
MCAL 并不是为了让你"感觉不到硬件"，而是为了让你：
- 在硬件变化时，有地方可以"消化变化"
- 不把变化扩散到整个软件系统
如果说：
- ECU Abstraction 解决的是 "这是一个什么 ECU"
- 那 MCAL 解决的就是：
"这颗 MCU，具体该怎么用"
也正因为如此，MCAL 往往：
- 最底层
- 最稳定
- 也最容易被忽略
但一旦它出问题，整个系统都会跟着出问题。
