（8-3）传感器系统与信息获取：多传感器同步与传输

8.3 多传感器同步与传输

在人形机器人系统中，IMU、关节编码器、力矩传感器、相机、激光雷达、触觉阵列等多类传感器同时工作，其采样频率、数据格式与通信接口高度异构。若缺乏统一的时间基准与高效的数据传输机制，将直接导致感知融合失真、控制延迟增大，甚至引发系统不稳定。因此，多传感器同步与传输是连接"感知层---控制层---决策层"的关键基础设施。

8.3.1 时钟同步

时钟同步是多传感器系统实现"数据可融合、状态可推断、控制可闭环"的前提条件。在人形机器人中，IMU、关节编码器、力矩传感器、相机、激光雷达等传感器不仅类型多样，而且采样频率、通信路径和内部时钟源差异显著。如果缺乏统一、可靠的时间基准，即便单个传感器精度再高，其输出数据在系统层面也会失去物理意义，直接导致姿态估计漂移、感知融合错位和控制回路不稳定。

从系统角度看，人形机器人并不是"采到数据就能用"，而是必须回答一个根本问题：每一条数据是在"什么时候"发生的。时钟同步的核心任务，正是为所有传感器数据建立统一的时间坐标系，使其能够在同一时间轴上进行对齐、插值与融合。

1. 人形机器人中时钟不同步带来的系统性问题

在人形机器人实际工程中，时钟不同步并非表现为"明显错误"，而往往以隐蔽但持续放大的系统问题形式出现。

1. 运动控制层面：IMU与关节编码器若存在毫秒级时间偏差，会导致状态估计中的角速度、角加速度与关节位置不匹配，进而使平衡控制器误判机体姿态。例如在单腿支撑或快速起步过程中，控制器可能基于"过期"的姿态信息输出补偿力矩，引发高频抖动甚至跌倒。
2. 感知融合层面：视觉、激光雷达与惯性数据若时间戳不一致，会造成点云漂移、视觉特征错位等问题，直接影响SLAM建图与定位精度。尤其在机器人行走或奔跑过程中，即使5~10 ms 的时间误差，也可能对应数厘米的空间偏移，导致地图模糊、回环失败。
3. 系统调试层面：不同步问题往往被误判为"算法不稳定"或"传感器噪声大"，但实际根因来自时间轴不统一，使得调参难度显著提升。

因此，在人形机器人系统中，时钟同步不是通信细节，而是系统稳定性的基础条件。

2. 时钟同步的基本原理与实现层级

从工程实现角度，时钟同步并非单一技术手段，而是贯穿硬件、通信协议与软件架构的系统工程。

1. 最底层：是传感器自身的采样时钟，每个传感器内部通常由独立晶振驱动，其频率精度与温漂特性存在差异，长期运行会产生不可避免的时钟漂移。这一层面的误差，必须通过外部同步机制加以约束。
2. 通信层面：不同总线对时间一致性的支持能力差异显著。传统异步通信（如UART、USB）更关注数据吞吐而非确定性延迟，而面向实时控制的工业总线（如EtherCAT、CANopen）则将时间一致性作为协议设计核心，通过分布式时钟或同步报文实现节点级对齐。
3. 软件层面：操作系统调度、驱动缓存、数据拷贝都会引入额外延迟。因此，即使底层硬件已经同步，仍需通过统一时间戳机制，将所有数据映射到同一系统时间轴上。

在人形机器人中，可靠的时钟同步通常是三层协同结果，而非单点优化。

3. 主流时钟同步方式及其工程适用性

在实际工程中，时钟同步主要采用三种方式，其适用场景和工程代价各不相同。

（1）硬件触发同步

硬件同步通过外部同步信号（如PPS、SYNC、TRIGGER）直接触发多个传感器同时采样，是时间精度最高的方式。该方法广泛应用于高端IMU、工业相机与激光雷达系统中，可将时间误差控制在微秒级甚至更低。

在人形机器人中，硬件同步常用于 IMU 与关键姿态传感器之间，确保高频运动状态估计的准确性。但其缺点也十分明显：布线复杂、接口要求高、系统扩展性受限，难以覆盖所有传感器节点。

（2）总线级分布式时钟同步

以EtherCAT为代表的实时总线，通过主站周期性广播参考时钟，并对各从站本地时钟进行补偿校准，实现全网节点时间对齐。这种方式在关节编码器、驱动器与力矩传感器中应用最为广泛。

分布式时钟同步的优势在于工程可控性强、扩展性好，能够在复杂关节网络中维持亚毫秒甚至微秒级同步精度，是当前人形机器人实时控制系统的主流方案。

（3）软件时间戳与逻辑同步

对于无法参与硬件或总线同步的传感器（如 USB 相机、部分深度相机），通常采用软件时间戳方式：在数据进入主控系统时统一打上系统时间标签，并通过插值、缓存对齐等手段进行时间修正。

这种方式实现成本最低，但时间精度受操作系统调度与通信延迟影响较大，通常用于感知层而非控制闭环。

4. 主流人形机器人在时钟同步上的实践策略

在当前主流人形机器人产品中，时钟同步设计呈现出明显的"分层特征"，例如：

1. 宇树科技在其人形与四足机器人中，通常将IMU与关节控制系统纳入统一实时域，通过 SPI 与EtherCAT进行高频同步，确保姿态与关节状态在同一时间基准下更新；视觉与雷达系统则采用软件时间戳方式，服务于中低频感知与规划任务。
2. 特斯拉Optimus采用更为激进的时间一致性策略，通过自研高速通信协议与分布式时钟系统，将 IMU、关节、力矩与部分感知模块纳入统一时间网络，时间戳误差控制在微秒级，为高动态奔跑与复杂操作提供支撑。

工业级人形机器人（如混元、波士顿动力）则更强调冗余与可验证性，往往在关键传感链路中引入双时钟源或主备同步机制，避免单点时钟失效导致系统级崩溃。

5. 时钟同步对感知融合与控制稳定性的影响

从算法角度看，卡尔曼滤波、状态估计、传感器融合等方法均隐含一个前提：数据在时间上是可比较的。一旦时间轴失真，再复杂的算法也难以弥补物理层面的错位。

在高动态场景下，时钟同步精度直接决定系统可实现的运动上限。例如，当机器人奔跑速度达到 2~3 m/s时，1ms的时间误差就意味着2~3 mm的位移误差，这一误差会在多次融合与控制迭代中被持续放大。

因此，工程上普遍遵循一条经验原则：控制回路的时间同步精度，至少要优于控制周期的 1/10。

6. 工程实践要点与设计原则

在人形机器人系统中，时钟同步设计应遵循以下工程原则：

1. 首先，将高频控制传感器（IMU、编码器、力矩传感器）纳入同一实时时钟域，优先采用硬件或总线级同步；其次，将大数据感知传感器（相机、雷达）与控制域解耦，通过软件时间戳与缓冲机制实现逻辑对齐；再次，在系统架构层面明确"谁是时间基准"，避免多源主时钟并存。

2. 典型产品

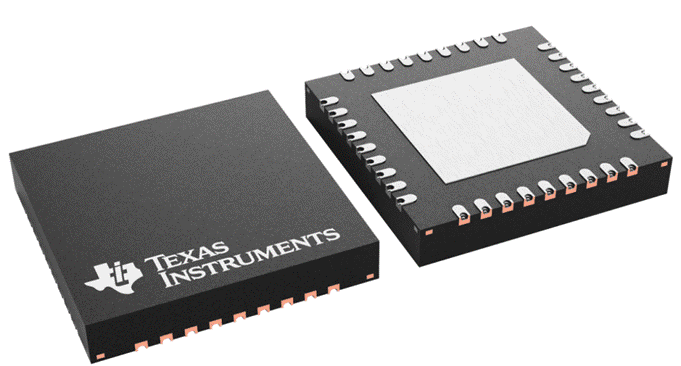

例如图8-8是德州仪器（TI）推出的DP83TG721S-Q1单对以太网（SPE）物理层（PHY）芯片，该芯片供电电压为1.1V/3.3V，工作温度覆盖-40~125℃的宽温范围，适配严苛环境。在人形机器人中，它的单对以太网设计可简化分布式关节、传感器节点的布线，而高精度时间同步能力则能保障各节点（如关节伺服、感知模块）的时钟对齐，是支撑机器人多部件协同、实时数据交互的核心底层组件之一。

图8-8 德州仪器（TI）推出的DP83TG721S-Q1单对以太网物理层芯片

总之，时钟同步的最终目标不是追求"理论上的绝对同步"，而是在工程可控范围内，建立稳定、可验证、可维护的时间一致性体系。

8.3.2 数据带宽与实时性

在多传感器系统中，时间同步解决的是"数据在什么时候发生"的问题，而数据带宽与实时性则决定了"数据能否按时到达并被正确使用"。在人形机器人中，这一问题尤为突出：一方面，视觉、激光雷达等传感器产生海量数据；另一方面，运动控制系统对延迟和抖动极为敏感，任何数据传输不及时或不确定，都会直接反映为动作不稳定甚至系统失控。

因此，数据带宽与实时性并不是简单的"通信速度够不够"，而是涉及数据规模、传输路径、系统调度与控制闭环的综合工程问题。

1. 人形机器人多传感器数据特征分析

从系统视角看，人形机器人传感器数据呈现出高度不均衡的特征，具体说明如下。

1. IMU、关节编码器、力矩传感器等属于小数据量、高频率、强实时性的数据源。单次数据量通常只有几十字节，但采样频率可达500 Hz～2 kHz，这类数据直接进入控制闭环，对延迟极为敏感，允许的端到端延迟往往只有数百微秒到1 ms。
2. 相机、深度相机与激光雷达则属于大数据量、中低频、弱实时性的数据源。单帧数据可能达到数 MB，采样频率在 10～60 Hz之间，主要服务于环境感知、建图与规划，对带宽要求极高，但对确定性延迟的容忍度相对更大。
3. 触觉阵列、压力传感器等介于两者之间，既需要一定带宽，又对实时性有一定要求，通常用于接触检测与力控辅助。

正是这种"高频小数据+低频大数据并存"的结构，使人形机器人在数据传输设计上远比传统工业机器人复杂。

2. 带宽不足与实时性失控的典型后果

在工程实践中，数据带宽与实时性问题往往不会以"通信中断"的形式暴露，而是以系统行为异常的方式体现。

1. 当带宽不足时，大数据传感器（如相机、雷达）可能占用通信通道，挤占控制数据的传输窗口，导致 IMU 或编码器数据延迟堆积。这种情况在共享总线或非实时操作系统中尤为常见。
2. 当实时性失控时，即使平均延迟不高，抖动（Jitter） 也会成为致命问题。控制系统无法预测数据到达时间，导致控制周期不稳定，从而引发关节振荡、力矩波动，严重时会触发保护机制或跌倒。

在高动态动作（快走、奔跑、跳跃）中，这类问题会被进一步放大，使机器人表现出"偶发性失稳"的特征，给调试与定位带来极大困难。

3. 通信接口对带宽与实时性的影响

不同通信接口在设计目标上存在根本差异，这直接决定了它们在机器人系统中的角色定位。

面向消费电子的接口（如 USB）强调高吞吐与兼容性，但其通信机制高度依赖主机调度，延迟不可预测，不适合进入运动控制闭环。

传统串行接口（如UART、RS485）实现简单、实时性尚可，但是因为带宽有限，更适合低速传感器或调试用途。

CAN及CAN-FD在工业领域被广泛应用，其优势在于确定性强、抗干扰能力好，非常适合关节编码器、力矩传感器等控制级数据，但在高带宽场景下存在瓶颈。

EtherCAT等工业以太网协议，则通过硬件转发与分布式时钟机制，在保证高带宽的同时实现强实时性，成为当前人形机器人关节与执行系统的主流选择。

因此，在系统设计中，不存在"万能接口"，而是需要根据数据特性进行有意识的分配与隔离。

4. 控制域与感知域的数据分层设计

为了同时满足带宽与实时性需求，主流人形机器人普遍采用数据分层与域隔离的系统架构。

1. 最底层：是实时控制域，包括IMU、编码器、驱动器与力矩传感器。这一层的数据量不大，但实时性要求最高，通常运行在实时操作系统或裸机环境中，通过 EtherCAT、SPI、CAN 等实时接口传输，严格限制外部数据干扰。
2. 中间层：是感知计算域，包括相机、激光雷达、触觉阵列等。这一层以高带宽为主要需求，运行在Linux等通用操作系统上，通过 USB、以太网等接口接入，允许一定延迟和抖动。
3. 高层：是AI与决策域，主要处理融合后的感知结果与高层规划信息，对实时性要求最低，但对计算资源和数据吞吐要求最高。

这种分层设计的核心思想是：绝不让大数据流进入实时控制闭环。

5. 主流人形机器人在带宽与实时性上的工程实践

例如宇树科技在人形与四足机器人中，明确区分控制总线与感知网络。关节与IMU数据通过EtherCAT构成封闭控制环路，而相机、雷达等数据通过独立的以太网或USB接入上位计算单元，避免感知数据对控制实时性的影响。

特斯拉Optimus则进一步提升了控制域带宽，通过自研高速通信架构，使力矩、姿态与状态数据能够以更高频率传输，同时借助硬件调度与优先级机制，确保控制数据始终优先于感知数据。

工业级人形机器人通常还会在关键链路上引入带宽冗余与流量整形机制，在极端工况下主动限制感知数据速率，优先保障控制稳定性。

6. 数据调度与软件架构对实时性的影响

除了硬件与接口选择，软件架构对实时性的影响同样关键。在非实时操作系统中，驱动缓存、线程调度与内存拷贝都会引入不可控延迟。因此，主流方案采用的策略是将控制相关任务运行在实时线程或独立控制器上；通过共享内存或零拷贝机制减少数据搬运；在中间件层面对不同数据流设置优先级，确保关键数据先行。

例如在ROS2等机器人中间件中，这种思想被进一步抽象为 QoS（服务质量）策略，用于区分"必须实时送达的数据"与"允许延迟的数据"。

7. 工程设计原则与经验总结

在人形机器人系统中，数据带宽与实时性设计应遵循以下基本原则：

首先，明确哪些数据"必须准时"，哪些数据"可以晚一点"；其次，用架构隔离而不是算法补偿来解决实时性问题；再次，为控制系统预留足够带宽冗余，避免在极限工况下失控。

经过实践表明，一个在通信层面设计合理的系统，往往比单纯依赖复杂算法更稳定、更易维护。

8.3.3 EMI与信号干扰对策

在多传感器人形机器人系统中，电磁干扰（EMI）并非"偶发异常"，而是一种长期存在、持续作用、容易被低估的系统性风险。与实验室环境不同，人形机器人内部同时存在高功率电机、高频PWM驱动、电源转换模块以及密集的高速通信线路，这些因素叠加后，使机器人本体成为一个典型的强电磁耦合系统。

一旦EMI控制不当，干扰将直接作用于传感器信号与通信链路，表现为数据抖动、瞬时跳变、通信丢包甚至系统重启。在高动态运动或复杂操作过程中，这类问题往往被误认为"算法不稳定"或"传感器精度不足"，但其根源实则来自电磁环境失控。因此，EMI与信号干扰对策并不是电气设计的附属问题，而是多传感器系统可靠运行的基础保障。

1. 人形机器人中的典型EMI来源

从工程角度看，人形机器人内部EMI主要来源于以下几个方面。

1. 电机驱动系统：关节电机通常采用高频PWM调制方式工作，驱动电流可达数安培甚至数十安培，电流的快速变化会在电缆与结构件中产生强电磁辐射。这类干扰对IMU、编码器和模拟传感器尤为敏感。
2. 电源系统：DC-DC、AC-DC转换模块在高频开关过程中会产生纹波与共模噪声，若电源隔离或滤波设计不足，噪声会沿电源线耦合至传感器供电端，直接污染信号。
3. 高速通信链路：EtherCAT、USB、以太网等高速差分信号若布线不合理，极易与电机线缆发生串扰，导致误码率上升，严重时触发通信异常。
4. 结构耦合与接地不当：金属机身、长线缆和多点接地结构，可能形成"天线效应"或地环路，使干扰在系统内部被放大而非衰减。

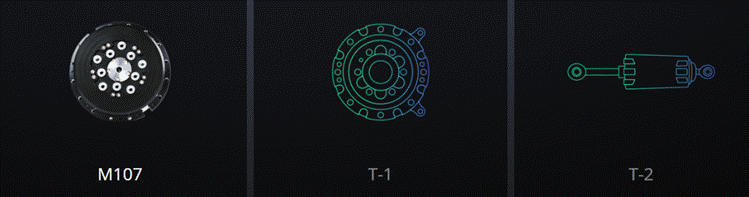

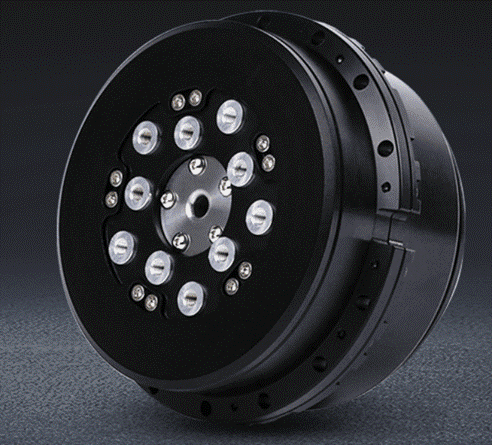

例如图8-9是宇树科技推出的M107关节电机，是其人形机器人（如混元系列）的核心动力部件。它具备超强动力性能，能显著提升机器人关节的运动灵活度、动作速度、负载能力与整机续航表现，以紧凑的集成式结构适配腿部、手臂等关节部署，是支撑人形机器人实现流畅、高负载运动的关键动力单元。

图8-9 宇树科技推出的M107关节电机

2. EMI对多传感器系统的典型影响表现

EMI对人形机器人传感器系统的影响往往具有隐蔽性，其表现形式多样但并不直观，主要体现在如下3个方面。

1. 在IMU系统中，干扰通常表现为加速度噪声升高、陀螺仪零偏漂移加剧，尤其在电机高速运转或负载突变时更为明显。这会直接影响姿态解算与平衡控制精度。
2. 在关节编码器与力矩传感器中，EMI可能导致计数抖动、力矩数据瞬时跳变，使控制器误判关节状态，从而输出异常控制指令。
3. 在通信层面，干扰会引起CRC错误、数据重发甚至链路重连。对于强实时控制系统而言，哪怕极短时间的通信异常，也可能打破控制闭环的稳定性。

值得注意的是，这些问题往往只在"高负载、高动态"工况下出现，使其在静态调试阶段难以复现，进一步增加了工程难度。

3. 硬件层面的EMI抑制设计原则

在人形机器人中，EMI防护必须首先从硬件层面入手，遵循"源头抑制、路径阻断、敏感隔离"的基本原则，具体说明如下所示。

1. 在布线设计上，应严格区分功率线与信号线，电机电源线与驱动线应尽量远离IMU、编码器等弱信号线路；高速差分信号需保持成对走线与等长设计，减少共模干扰。

2. 在屏蔽与接地方面，关键传感器线缆应采用屏蔽双绞线，并配合单点接地策略，避免形成地环路。对于金属机身结构，应明确电气地与结构地的关系，防止结构件成为干扰传播通道。

3. 在电源设计上，应为传感器提供独立、低噪声的电源支路，必要时采用隔离式DC-DC模块，并在电源入口处布置滤波电路，削弱高频噪声向系统内部传播。

4. 通信协议与接口层面的抗干扰策略

在通信层面，应该选择具备抗干扰能力的接口与协议，这是提升系统鲁棒性的关键，通信协议与接口层面的抗干扰策略如下所示。

1. 差分通信（如CAN、RS485、EtherCAT）相较单端信号，天然具备更强的抗共模干扰能力，是关节与控制级传感器的首选。通过合理设置终端电阻与总线拓扑，可进一步降低反射与噪声影响。

2. 对于高速接口，应避免与功率线并行长距离走线，并在接口附近增加共模电感与ESD防护器件，防止瞬态干扰引发通信异常。

3. 在系统设计上，应避免将控制级通信与感知级通信混用同一物理通道，从架构层面降低干扰传播的可能性。

4. 软件层面的抗干扰与容错机制

硬件防护并不能完全消除EMI影响，因此软件层面的容错设计同样不可或缺，软件层面的抗干扰与容错机制如下：

1. 在传感器数据处理中，可引入异常检测与滤波机制，对明显不符合物理约束的数据进行抑制或剔除。例如，对IMU加速度与角速度设置合理变化率限制，防止瞬时尖峰直接进入控制环。

2. 在通信层面，通过CRC校验、重发机制与状态监测，及时发现并隔离异常节点，避免错误数据扩散至系统全局。

3. 在系统级设计中，关键传感器（如IMU）常采用冗余配置，当主传感器数据异常时可快速切换，提升系统容错能力。

4. 主流人形机器人在EMI控制上的工程实践

在实际产品中，主流人形机器人厂商普遍将EMI控制作为系统级设计要素，例如：

1. 宇树科技在机器人本体内部采用分区布线与模块化设计，将驱动、电源与传感模块物理隔离，同时在IMU与通信接口处强化屏蔽与滤波，确保在跳跃、奔跑等高动态工况下传感数据稳定。

2. 特斯拉Optimus借鉴汽车电子的设计经验，在电源与通信系统中引入车规级EMC标准，通过多层屏蔽、严格接地策略与软件监测机制，提升整机在复杂电磁环境下的可靠性。

3. 工业级人形机器人则更强调长期稳定运行，通常在关键节点进行EMC测试与认证，通过设计冗余与保守余量，确保系统在极端工况下仍能可靠工作。

4. 工程经验总结

在人形机器人多传感器系统中，EMI问题无法通过单一手段彻底解决，而必须通过结构设计、电气设计、通信架构与软件容错的协同优化来控制。工程实践反复验证的一条经验是：EMI不是靠算法"修"的，而是靠系统工程"避"的。只有在设计阶段就充分考虑电磁环境，将干扰控制在可预测、可管理的范围内，才能为多传感器融合与高动态控制提供可靠基础。
