VLAN在交换机上的实现方法，可以大致划分为多类，基于端口划分的VLAN方法是最常应用的一种VLAN划分方法，应用也最为广泛、最有效，目前绝大多数VLAN协议的交换机都提供这种VLAN配置方法。这种划分VLAN的方法是根据以太网交换机的交换端口来划分的，它是将VLAN交换机上的物理端口和VLAN交换机内部的PVC（永久虚电路）端口分成若干个组，每个组构成一个虚拟网，相当于一个独立的VLAN交换机。
对于不同部门需要互访时，可通过路由器转发，并配合基于MAC地址的端口过滤。对某站点的访问路径上最靠近该站点的交换机、路由交换机或路由器的相应端口上，设定可通过的MAC地址集。这样就可以防止非法入侵者从内部盗用IP地址从其他可接入点入侵的可能。
从这种划分方法本身我们可以看出，这种划分的方法的优点是定义VLAN成员时非常简单，只要将所有的端口都定义为相应的VLAN组即可。适合于任何大小的网络。它的缺点是如果某用户离开了原来的端口，到了一个新的交换机的某个端口，必须重新定义。
一、实验目的
1.理解虚拟局域网的概念。
2.了解VLAN技术在交换式以太网中的使用。
3.理解VLAN在数据链路层隔离广播域的作用。
二、实验要求

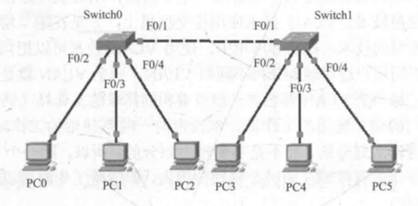

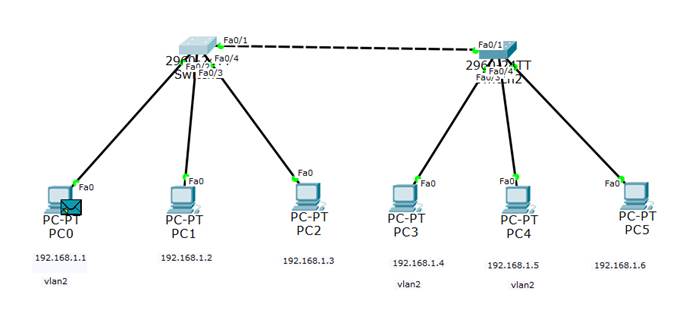

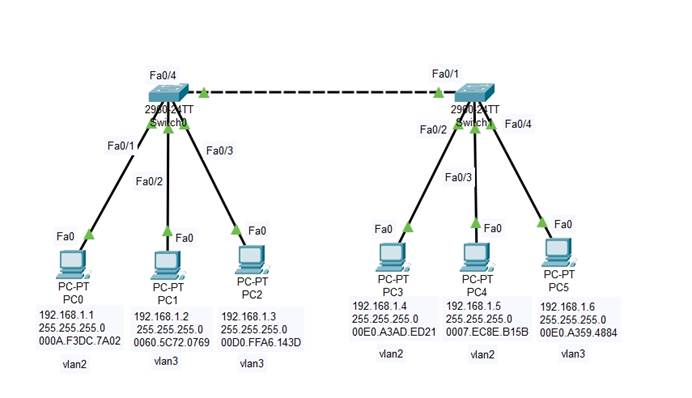

1.拓扑图

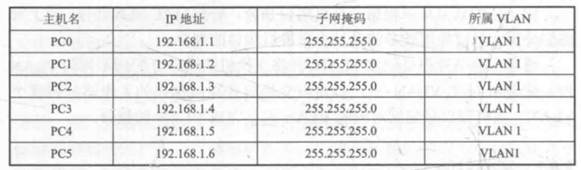

2.IP地址配置
三、实验步骤
1. 任务一：观察未划分VLAN前，交换机对广播包的处理
步骤1：按要求配置IP地址
步骤2：查看交换机上VLAN信息
通过Inspect工具查看两个交换机的Port Status Summary Table。Switch0上所有端口均属于VLAN1，即未划分VLAN。
步骤3：观察在未划分VLAN的情况下，交换机对广播包的转发方法
在Simulation模式，设置过滤器，ARP和ICMP。PC0向PC2发送简单数据包，观察发送数据包的详情。
观察是否发送ARP数据包，向哪些站点发送ARP广播包，记录该广播包的传播范围。
删除所有场景，为下一步实验做准备。
2. 任务二：创建两个VLAN，并将端口划分到不同的VLAN内

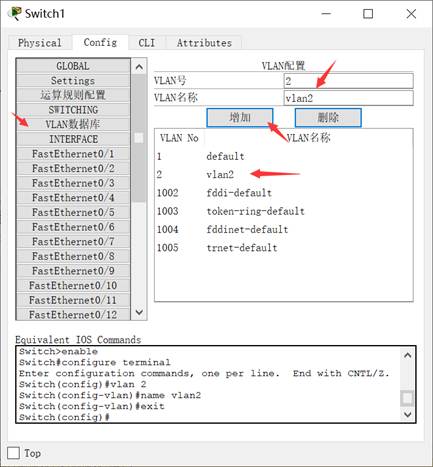

步骤1：创建VLAN
参照如上，分别在两个交换机上设置vlan2和vlan3。
步骤2：设置两个交换机之间的中继连接
步骤3：将端口设置到不同的VLAN内

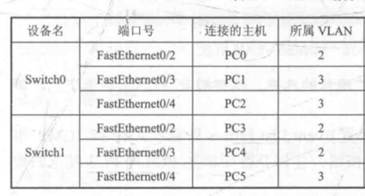

具体划分见下表：
3. 任务三：观察划分VLAN后，交换机对广播包的处理
步骤1：查看交换机上的VLAN信息
任务2中，已经在两台交换机上设置了两个VLAN:VLAN2和VLAN3，从而得到两个广播域。查看两台交换机的Port Status Summart Table，观察链接状态。
步骤2：观察交换机对广播包的处理，理解划分VLAN的情况下，广播域的范围
在Simulation模式。设置过滤ARP和ICMP。添加PC0向PC3发送简单数据包。
观察ARP数据包的封装信息。通过"Auto Capture/Play"按钮，观察数据发送过程。重点观察两台交换机转发该广播包的范围，哪些PC最终接受到该广播包，哪些没有接收到该广播包。结合步骤1查看的VLAN信息，对结果进行分析。
按照上述步骤，添加PC1向PC2发送的数据报，观察期ARP广播包发送的情况并记录其结果。
4. 任务四 观察802.1Q帧封装格式
步骤：观察跨交换机的帧封装格式
在仿真状态，只捕获ICMP数据报，添加PC0向PC3发送的数据包。捕获跨交换机的ICMP数据包。该数据包与原来数据包相比，多了字段TPID和TCI，即为VLAN标记。
按照上述步骤，捕获PC1-PC5的数据包，观察其数据包帧的封装格式，并与PC0向PC3发送的数据包格式进行对比。
四、实验环境
五、 实验结果
任务一：观察未划分VLAN前，交换机对广播包的处理

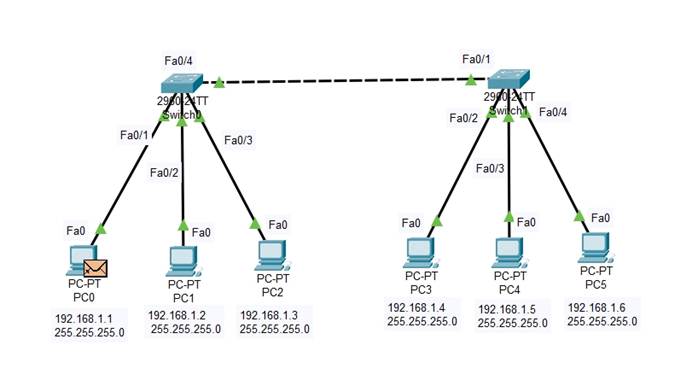

步骤1：按要求配置IP地址
步骤2：查看交换机上VLAN信息

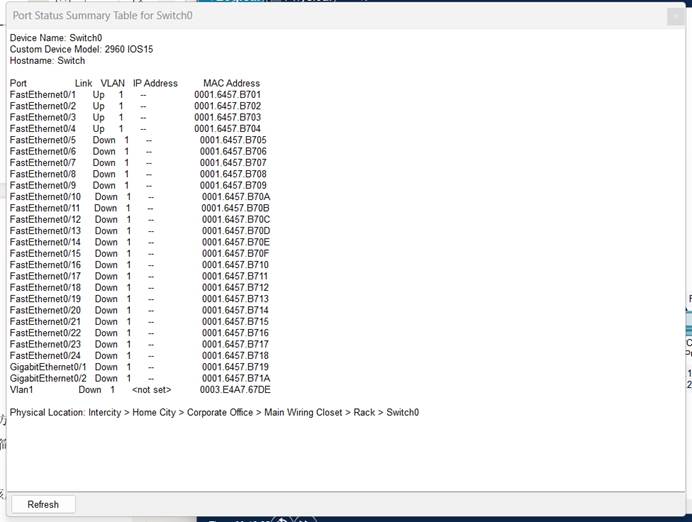

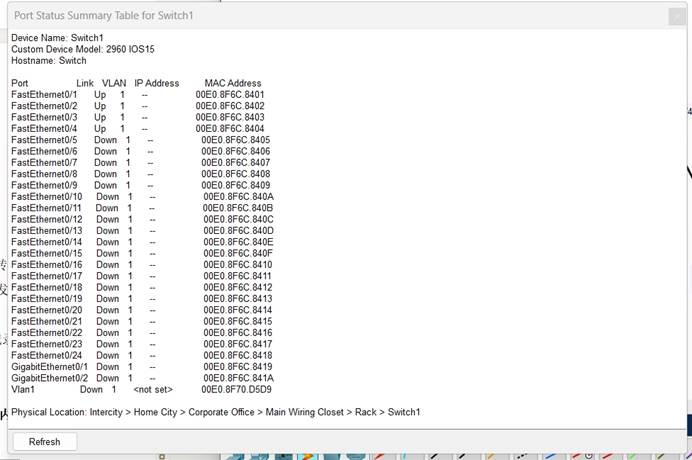

通过Inspect工具查看两个交换机的Port Status Summary Table。Switch0上所有端口均属于VLAN1，即未划分VLAN。
如图所示，交换机的所有端口都属于VLAN1，即未划分VLAN
步骤3：观察交换机对广播包的处理，理解划分VLAN的情况下，广播域的范围
在Simulation模式。设置过滤ARP和ICMP。添加PC0向PC3发送简单数据包。
观察ARP数据包的封装信息。通过"Auto Capture/Play"按钮，观察数据发送过程。重点观察两台交换机转发该广播包的范围，哪些PC最终接受到该广播包，哪些没有接收到该广播包。结合步骤1查看的VLAN信息，对结果进行分析。

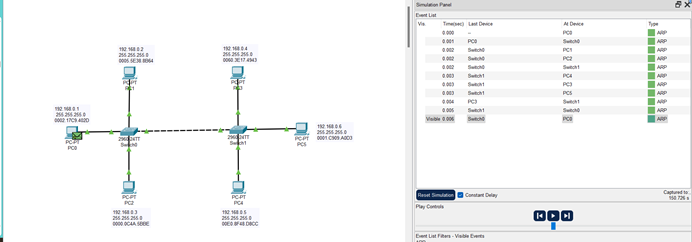

如图所示，发送了ARP数据包，该广播包传播到了所有主机。
结果分析
VLAN未划分：
所有端口均属于VLAN1，意味着所有端口处于同一个广播域。因此，ARP广播包应被转发到所有端口。
所有主机均接收广播包：
由于交换机处于默认配置状态，未划分VLAN，ARP广播包传播到所有主机是预期结果。
这表明交换机在转发广播包方面工作正常，网络配置正确。
按照上述步骤，添加PC1向PC2发送的数据报，观察期ARP广播包发送的情况并记录其结果。

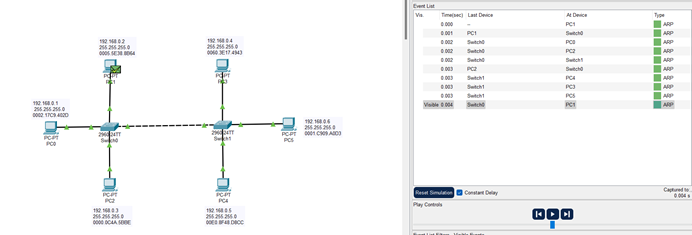

如图所示，发送了ARP数据包，该广播包传播到了所有主机。
删除所有场景，为下一步实验做准备。
任务二：创建两个VLAN，并将端口划分到不同的VLAN内
步骤1：创建VLAN
参照如上，分别在两个交换机上设置vlan2和vlan3。
步骤2：设置两个交换机之间的中继连接

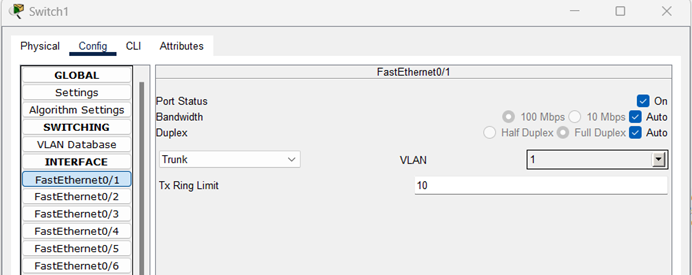

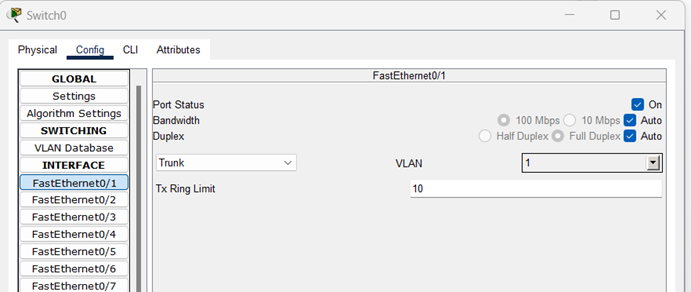

设置中继连接
步骤3：将端口设置到不同的VLAN内
具体划分见下表：
设置端口
任务三：观察划分VLAN后，交换机对广播包的处理

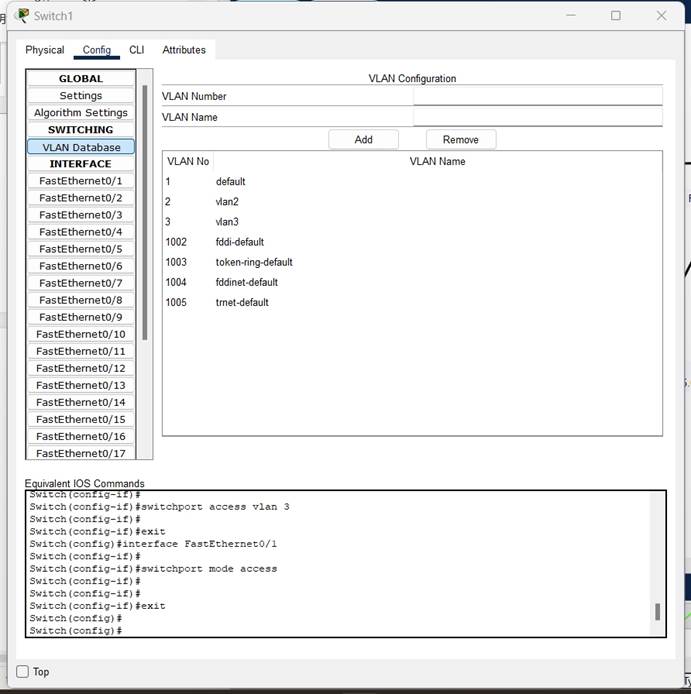

步骤1：查看交换机上的VLAN信息
任务2中，已经在两台交换机上设置了两个VLAN:VLAN2和VLAN3，从而得到两个广播域。查看两台交换机的Port Status Summart Table，观察链接状态。

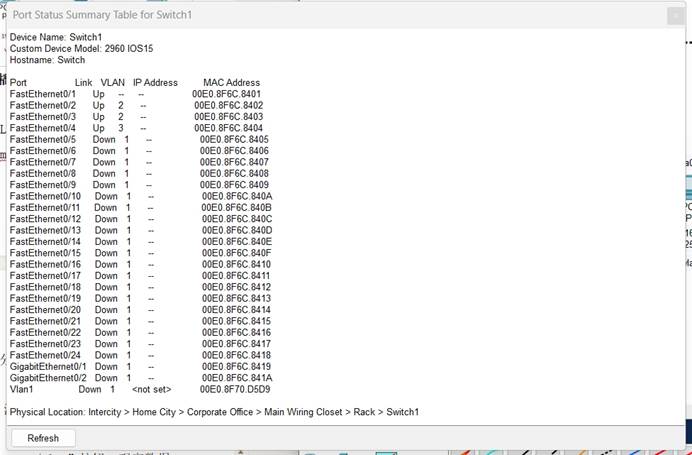

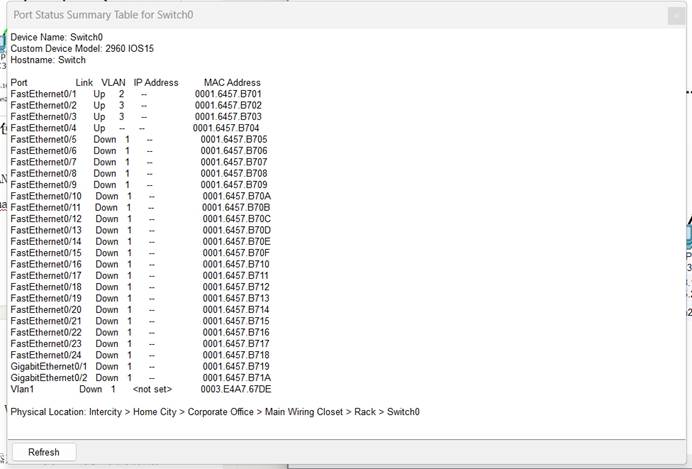

交换机信息如图
步骤2：观察交换机对广播包的处理，理解划分VLAN的情况下，广播域的范围
在Simulation模式。设置过滤ARP和ICMP。添加PC0向PC3发送简单数据包。
观察ARP数据包的封装信息。通过"Auto Capture/Play"按钮，观察数据发送过程。重点观察两台交换机转发该广播包的范围，哪些PC最终接受到该广播包，哪些没有接收到该广播包。结合步骤1查看的VLAN信息，对结果进行分析。
由事件列表可以看出，PC0只将数据包传给了同在vlan2的PC3和PC4。
按照上述步骤，添加PC1向PC2发送的数据报，观察期ARP广播包发送的情况并记录其结果。

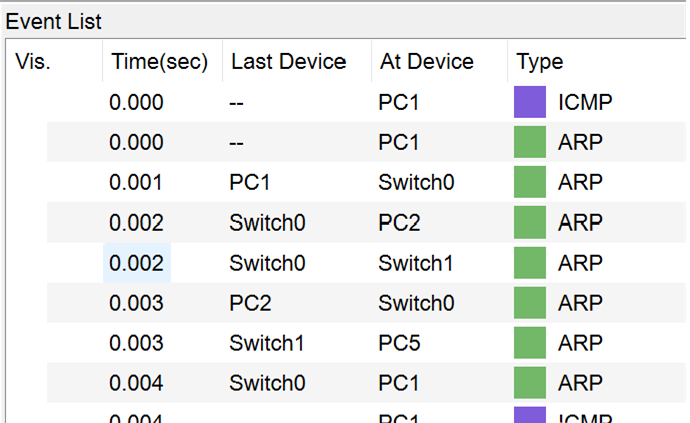

由事件列表可以看出，PC1只将数据包传给了同在vlan3的PC2和PC5。
任务四 观察802.1Q帧封装格式
步骤：观察跨交换机的帧封装格式

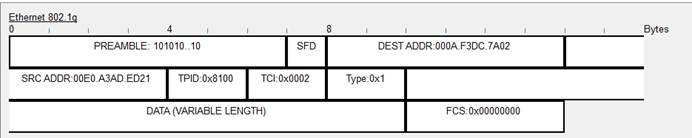

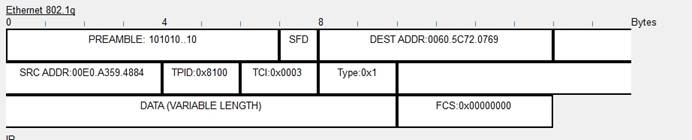

在仿真状态，只捕获ICMP数据报，添加PC0向PC3发送的数据包。捕获跨交换机的ICMP数据包。该数据包与原来数据包相比，多了字段TPID和TCI，即为VLAN标记。
按照上述步骤，捕获PC1-PC5的数据包，观察其数据包帧的封装格式，并与PC0向PC3发送的数据包格式进行对比。
PC1向PC5发送数据包与数据包PC0到PC3的数据包相比，TPID字段相同（TPID是IEEE定义的源类型，表明这是一个加了802.1Q标签的帧，此2个字节固定为0x8100），TCI字段发生变化，TCI包含下面的一些元素：
Priority（优先级）：
这是一个3位的字段，用于指明帧的优先级。
一共有8种优先级，从0（最低）到7（最高）。
IEEE 802.1Q标准使用这三位信息来定义帧的优先级，以支持QoS（服务质量）功能。
CFI（Canonical Format Indicator）：
CFI是一个1位的字段，用于指示地址的比特次序信息。
CFI值为0时，表示使用的是规范格式（Canonical Format）。
CFI值为1时，表示使用的是非规范格式（Non-Canonical Format），这通常用于特定的网络介质，如令牌环或源路由FDDI。
VLAN ID（VLAN Identifier）：
VLAN ID是一个12位的字段，用于指明VLAN的标识符。
一共有4096个可能的VLAN ID（从0到4095）。
每个支持IEEE 802.1Q协议的交换机在发送数据包时都会包含这个字段，以指明数据包所属的VLAN。
六、思考题
1.在任务一中，两台交换机分别如何处理广播包?其广播包的传播范围有多大？
处理广播包的方式：
在任务一中，交换机没有划分VLAN，两台交换机对广播包的处理如下：
当交换机接收到一个广播包（如ARP请求）时，它会将该包转发到除了接收到该包的端口之外的所有端口。
由于两台交换机之间是互联的，这意味着广播包会从一台交换机传播到另一台交换机。
广播包的传播范围：
广播包会在整个网络中传播。具体来说，广播包会从发送端PC经过第一个交换机转发到所有端口，然后通过连接的链路到达第二个交换机，并继续转发到所有端口。最终，所有连接到这两台交换机的设备都能接收到广播包。因此，广播包的传播范围覆盖了整个网络中的所有设备。
2.在任务三中，当一台PC发送广播包时，与之连接在同一台交换机上的其他PC是否一定能接收到该广播包？根据实验结果举例说明。
不一定。划分VLAN后交换机只会向有相同VLAN下的端口进行转发，不会全部转发。如PC0-PC3的情况。
3.通过分析任务一和任务三的实验结果，说明划分VLAN的作用。
划分VLAN的作用：
逻辑隔离：
VLAN能够将一个物理网络逻辑上划分为多个虚拟网络，每个VLAN都是一个独立的广播域。不同VLAN之间的通信需要借助路由器或三层交换机，这样可以控制哪些设备之间可以通信，哪些设备之间不能通信。逻辑隔离增强了网络的安全性和隐私保护，因为不同VLAN之间的通信被限制，减少了潜在的安全风险。
管理灵活性：
VLAN允许网络管理员根据业务需求、用户组、部门或其他标准将网络分段。管理员可以独立地配置每个VLAN的IP地址范围、网关、安全策略等，从而简化网络管理和配置。VLAN的灵活性还体现在可以轻松地添加、移动或更改设备所属的VLAN，而无需改变物理连接。
广播控制：
在VLAN中，广播报文被限制在特定的VLAN内部，不会传播到整个网络中。这减少了不必要的广播流量，提高了网络带宽的利用率，并降低了广播风暴的风险。对于大型网络来说，广播控制是确保网络性能和稳定性的关键因素之一。
故障隔离：
VLAN的划分有助于隔离和定位网络故障。如果某个VLAN中的设备发生故障，故障的影响将被限制在该VLAN内部，不会扩散到其他VLAN。这使得故障排除和恢复操作更加容易和高效。
提升性能：
通过限制广播域和碰撞域在每个VLAN内部，VLAN减少了广播和碰撞对网络性能的影响。管理员可以根据业务需求为每个VLAN分配适当的带宽资源，确保关键业务的网络性能。VLAN还可以与其他网络优化技术（如QoS）结合使用，进一步提升网络的整体性能。
七、实验心得体会
虚拟局域网（VLAN）的引入极大地优化了网络性能和资源管理。通过限制广播信息的传播范围，VLAN显著减少了网络中的广播流量，从而避免了网络因广播风暴而性能下降的问题。
VLAN本质上是一种逻辑上的网络划分，它允许管理员根据业务需求、用户群体或部门结构，将网络设备和资源重新组合成不同的逻辑子网。这种逻辑上的重新组合提供了极大的灵活性，使网络结构更加易于管理和维护。通过VLAN，用户可以方便地访问不同服务器或数据库中的资源，而无需关心它们实际的物理位置。
划分VLAN后，局域网的工作原理发生了改变。在传统的共享式网络中，广播信息会不加区别地发送到整个网络中，导致不必要的带宽占用和性能下降。而VLAN通过将网络划分为多个逻辑子网，限制了广播信息的传播范围。只有当发送方和接收方处于同一VLAN时，广播信息才会被发送。这种机制有效减少了广播流量，提高了网络带宽的利用率。
在数据包格式方面，划分VLAN后，数据包会携带一个额外的VLAN标签。这个标签包含了VLAN标识符（VID），用于标识数据包所属的VLAN。当数据包在网络中传输时，网络设备会根据VLAN标签来判断是否应该将数据包转发到相应的VLAN。通过这种方式，网络设备可以实现对不同VLAN之间的隔离和通信控制。
总之，VLAN的引入为网络带来了诸多好处。它提高了网络性能、增强了安全性、简化了网络管理，并为用户提供了更加灵活和便捷的资源访问方式。通过深入理解VLAN的作用、工作原理和数据包格式的变化，我们可以更好地应用这一技术来优化网络结构、提升网络效率。
