序言
在200V至300V这一关键的中压功率区间，驱动芯片的选择需精准匹配母线电压、开关速度与系统成本。EG2121作为屹晶微电子在此区间的代表性产品，以其平衡的250V耐压、增强的0.8A/1.2A驱动能力及成熟的混合输入逻辑架构，为电机驱动与电源转换提供了可靠且具性价比的桥梁方案。本解析将深入探讨其如何通过优化设计在EG2003与EG2131之间确立自身定位，并详细阐述其独特的硬件互锁逻辑在实际工程中的应用价值，旨在为开发者在中压变频、高效电源等场景下的设计与选型提供清晰的技术路径与风险规避指南。
一、芯片核心定位

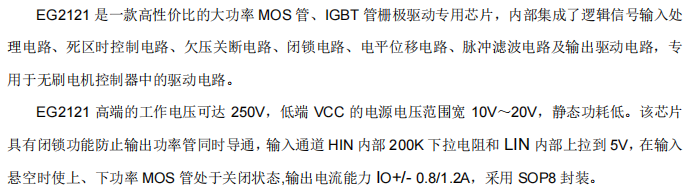

EG2121 是一款针对250V母线系统优化的增强型半桥栅极驱动芯片 。它在EG2003的基础上提升了耐压与驱动能力，同时保留了 "HIN高电平有效、LIN低电平有效" 的差异化输入逻辑和硬件互锁，旨在为对驱动能力有更高要求，但仍需兼顾成本与安全性的中功率应用提供解决方案。
二、关键电气参数详解
电源电压特性：
- VCC工作电压范围：10V 至 20V
标准驱动电压范围，典型应用为12V或15V。 - VCC开启/关断电压：9.4V / 8.8V（典型）
欠压锁定(UVLO)阈值，提供约0.6V迟滞，增强抗干扰性。 - 静态电流：<180μA
较低的静态功耗。
输入逻辑特性（核心特征）：
-
HIN（引脚2）：高电平有效，内置200kΩ下拉电阻。
高电平阈值：>2.8V
-
LIN（引脚3）：低电平有效，内置5V上拉电阻。
低电平阈值：<1.5V
逻辑设计目的： 混合逻辑配合内部互锁，在提供灵活控制的同时，通过硬件确保任何异常输入组合都不会导致上下管直通。

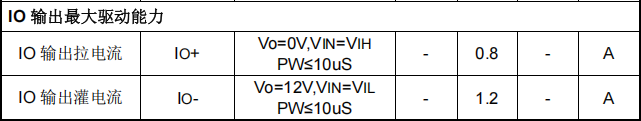

输出驱动能力：
- 拉电流能力（IO+）：0.8A
- 灌电流能力（IO-）：1.2A
相比EG2003（0.3A/0.6A）有显著提升，可驱动更大电流或更高栅极电荷的MOSFET，适用于更广泛的功率等级。

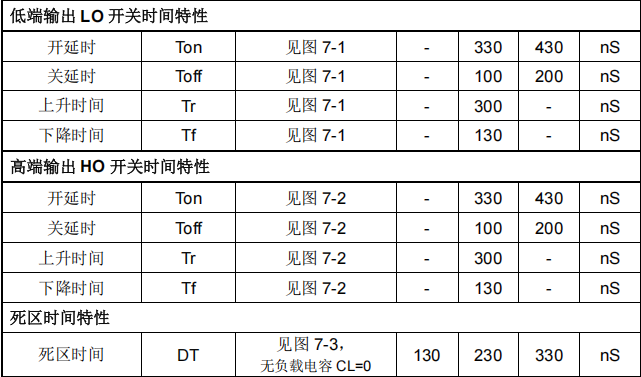

开关时间特性（典型值@VCC=15V, CL=10nF）：
- 开通延时（Ton）：330ns (HO/LO)
- 关断延时（Toff）：100ns (HO/LO)
- 上升时间（Tr）：300ns
- 下降时间（Tf）：130ns
- 内部死区时间：230ns（典型）
死区时间比EG2003（560ns）大幅缩短，支持更高频率的开关操作，但比EG2131/EG2132（250ns）略短，在安全与效率间取得平衡。
高压耐受能力：
- 高端悬浮电源耐压：250V
精准定位于单相整流后（~175-250VDC）或三相整流后中低功率的应用场景。
三、芯片架构与工作原理
差异化互锁逻辑架构：

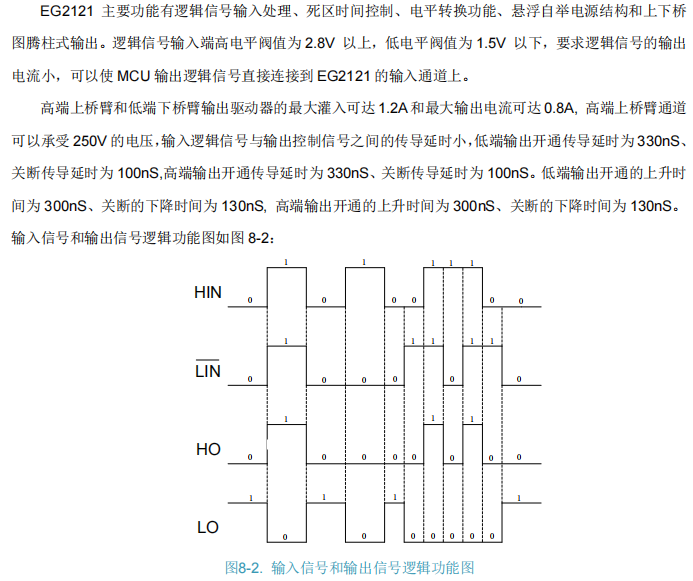

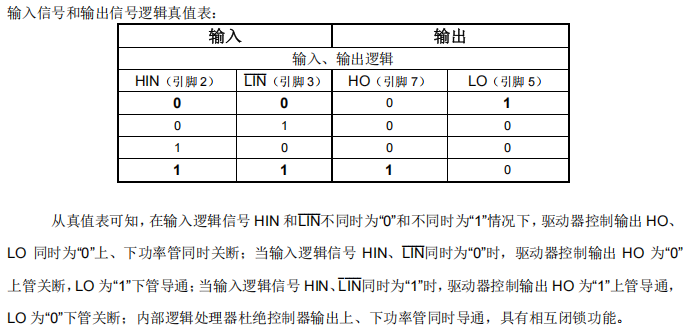

- 这是EG2121安全性的基石。其真值表显示了一种非对称但安全的控制逻辑：
HIN=0， LIN=0 -> HO=0， LO=1 (下管开)
HIN=1， LIN=1 -> HO=1， LO=0 (上管开)
HIN=0， LIN=1 -> HO=0， LO=0 (全关)
HIN=1， LIN=0 -> HO=0， LO=0 (全关)
当输入信号为"01"或"10"时，输出强制全关，这一特性可被用作紧急停机或错误状态下的安全锁定。
集成保护与驱动：
- 欠压保护(UVLO)： 监测VCC电压。
- 闭锁电路： 硬件层面防止上下管驱动信号重叠。
- 脉冲滤波： 提高抗噪能力。
- 电平位移： 实现低压逻辑对高压侧驱动的安全控制。
四、应用设计要点
逻辑控制设计（软件关键）：
- 必须严格依据真值表编程。 控制低侧MOS管（LO）时，需向LIN引脚输出低电平（0）；关闭时输出高电平（1）。
- 紧急停机实现： 将HIN设为0，LIN设为1（或反之），即可强制HO=LO=0，实现毫秒级安全关断。
- 与MCU接口： LIN引脚内置5V上拉，连接开漏输出的MCU最为方便；若使用推挽输出，需确保MCU能输出稳定的低电平（<1.5V）。
自举电路设计：
- 二极管(Db)： 选用快恢复二极管，如UF4007，反向恢复时间<75ns。
- 电容(Cb)： 推荐0.1μF至1μF陶瓷电容（X7R），耐压25V，布局时紧靠VB和VS引脚以减小寄生电感。
- 容值计算参考： Cb ≥ (2 * Qg_high + 5nC) / (Vcc - Vf -10)，其中Qg_high为高侧MOS管总栅极电荷。
PCB布局规范：
- 电源去耦： VCC引脚就近放置0.1μF陶瓷电容，并辅以10μF以上电解电容。
- 地平面分割： 采用单点接地，清晰分离大电流功率地（MOS管源极）与芯片、MCU的敏感信号地。
- 驱动走线： HO、LO输出线应短、直、宽，形成最小回路。栅极电阻尽量靠近MOS管栅极。
栅极电阻与MOS管选型：
- 栅极电阻建议范围5Ω-100Ω。根据开关速度与EMI要求调整。
- MOS管选型建议：根据250V母线电压，选择耐压≥300V的MOS管。其栅极电荷(Qg)应匹配芯片的0.8A/1.2A驱动能力，确保开关时间满足系统频率要求。
五、典型应用场景
250V级无刷电机/永磁同步电机驱动器：
- 适用于风机、水泵、电动自行车/摩托车控制器等，其驱动能力和死区时间在此类应用中表现均衡。
高压快充移动电源DC-DC电路：
- 在QC、PD等快充协议的高压降压电路中驱动同步整流管和开关管。
250V输入降压型开关电源：
- 用于工业控制、通信设备的辅助电源或主功率级。
小功率变频器：
- 驱动家用或轻型工业变频设备中的功率模块。
高效率D类音频功放：
- 为高压D类功放提供可靠的半桥驱动。
六、调试与故障处理
常见问题与对策：
-
电机运行方向异常或启动失败：
首要检查点：软件逻辑与真值表匹配。 使用示波器同时捕获HIN、LIN、HO、LO四路信号，逐周期对照分析。常见错误是将LIN当作高电平有效处理。
-
开关频率提不上去，波形失真：
检查开关时间（特别是300ns的上升时间）和230ns死区是否成为瓶颈。
确认MOS管Qg是否过大，超出芯片驱动能力，导致开关缓慢。
-
高端驱动（HO）失效或异常：
重点排查自举电路： 测量VB-VS电压在HO应导通时是否足够（>9.4V）。检查自举二极管是否损坏、电容是否漏电。
检查LIN引脚状态，根据真值表，HO的输出依赖于HIN和LIN的共同状态。
-
芯片或MOS管过热：
确认MOS管的Qg在芯片驱动能力范围内。
检查是否存在因PCB布局不良或栅极电阻过小导致的开关振荡，这会显著增加损耗。
测量实际工作时的VCC电流，评估芯片内部损耗。
七、设计验证要点
逻辑安全性与互锁功能测试：
- 系统性地输入真值表中的所有四种组合，验证输出状态，特别是验证"01"和"10"输入时，HO和LO是否均被强制拉低。
动态开关特性测试：
- 死区时间测量： 验证实际死区时间是否在130-330ns范围内，并确保无重叠。
- 驱动波形质量评估： 在额定负载下，观测栅极电压的上升/下降沿是否干净、陡峭，评估0.8A/1.2A驱动能力的实际效果。
自举电路可靠性验证：
- 在系统设计的最高工作占空比（对自举电路最恶劣条件）下，长时间运行并监测VB-VS电压，确保其始终高于欠压关断阈值（8.8V）。
系统温升与EMI预评估：
- 在高温环境下进行满载温升测试。同时，由于开关速度较快，需关注驱动回路的振铃，并在必要时优化布局或参数以降低EMI。
八、总结
EG2121 巧妙地在 250V耐压、0.8A/1.2A驱动能力、差异化输入逻辑及230ns死区时间 之间取得了工程化的平衡。
它填补了低功率EG2003与高性能EG2131/EG2132之间的市场空隙，为那些需要比EG2003更强驱动能力，但成本或电压等级尚未达到EG2131水平的应用提供了"恰到好处"的选择。其硬件互锁逻辑提供了额外的安全保障 ，但相应的，对软件开发者提出了精确遵循真值表的要求。
成功应用EG2121的关键在于透彻理解其控制逻辑、为其搭配Qg合适的功率MOS管，并精心设计自举电路与PCB布局以确保高压侧驱动的稳定性。
对于追求性价比与可靠性的中压电机驱动和电源项目而言，EG2121是一个经过深思熟虑的优选方案。
文档出处
本文基于屹晶微电子 EG2121 芯片数据手册 V1.0 版本整理编写，并结合中压功率驱动设计的一般性原则与实践经验。具体设计与元器件选型请务必以官方最新数据手册为准，在实际应用中务必重点验证其混合逻辑控制的正确性与自举电路在极端工况下的可靠性。
