CH347 USB转JTAG功能使用笔记：CH347根据SVF文件实现任意FPGA下载

目录

• SVF介绍
• 芯片介绍
• 开源项目实现FPGA下载
• 使用方式
• 附录
• • SVF的生成方式（程序的下载）
  • SVF的生成方式（程序的固化）

SVF介绍

SVF（Serial Vector Format，串行向量格式）本质上是一种文本格式文件，专门用于描述基于IEEE 1149.1 JTAG（通常所称的联合测试行动组）的边界扫描测试流程。

它的核心作用在于：将通过JTAG接口对芯片执行的配置、测试、调试等所有操作，以清晰可读的文本形式完整记录。

以FPGA开发为例，常用的程序下载、固件固化等操作，均可通过SVF文件进行标准化呈现。而这种清晰可读的文本特性，也为CH347 USB转JTAG芯片的稳定应用奠定了良好基础。

芯片介绍

CH347是一款高速USB总线转接芯片，通过USB总线提供异步串口、I2C同步串行接口、SPI同步串行接口和JTAG接口等。JTAG接口最高支持60MHz 。

在之前博客中有详细介绍：

CH347-高速USB转串口、JTAG/SWD、SPI、I2C芯片介绍
CH347使用笔记：CH347作为FPGA下载器的几种方式

开源项目实现FPGA下载

Github上出现了一个利用CH347芯片，向目标FPGA烧录SVF文件的项目：

https://github.com/AIOT-CAT/CH347_SVF_DNTool_py

该项目利用Python完成，通过解析SVF文件，去操作CH347 JTAG接口。

因此理论上，可以根据该项目搭配SVF文件对任意FPGA实现下载与固化功能。

使用方式

使用方法非常简单：

• 首先确认CH347驱动正常安装

• 拉取项目

git clone https://github.com/AIOT-CAT/CH347_SVF_DNTool_py.git
cd CH347_SVF_DNTool_py

• 解压CH347_SVF_DNTOOL.zip文件，
• 具体使用方式：

ch347_SVF.exe -h
Usage: ch347_SVF.exe [index] <svf_file>

• 具体使用方式很简单：
  sudo ch347_SVF.exe [index] <svf_file>
  其中index为CH347插入PC中的顺序，如当前只有一个CH347，index为0；
  svf_file为想要处理的SVF文件具体位置。

附录

SVF的生成方式（程序的下载）

我们可以借助Vivado很方便的将我们已有的BIT或BIN文件转为SVF文件，具体方式如下：

1. Vivado主页打开硬件管理。

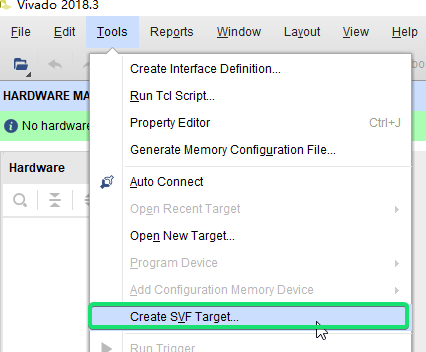

2. Tools中打开SVF创建界面

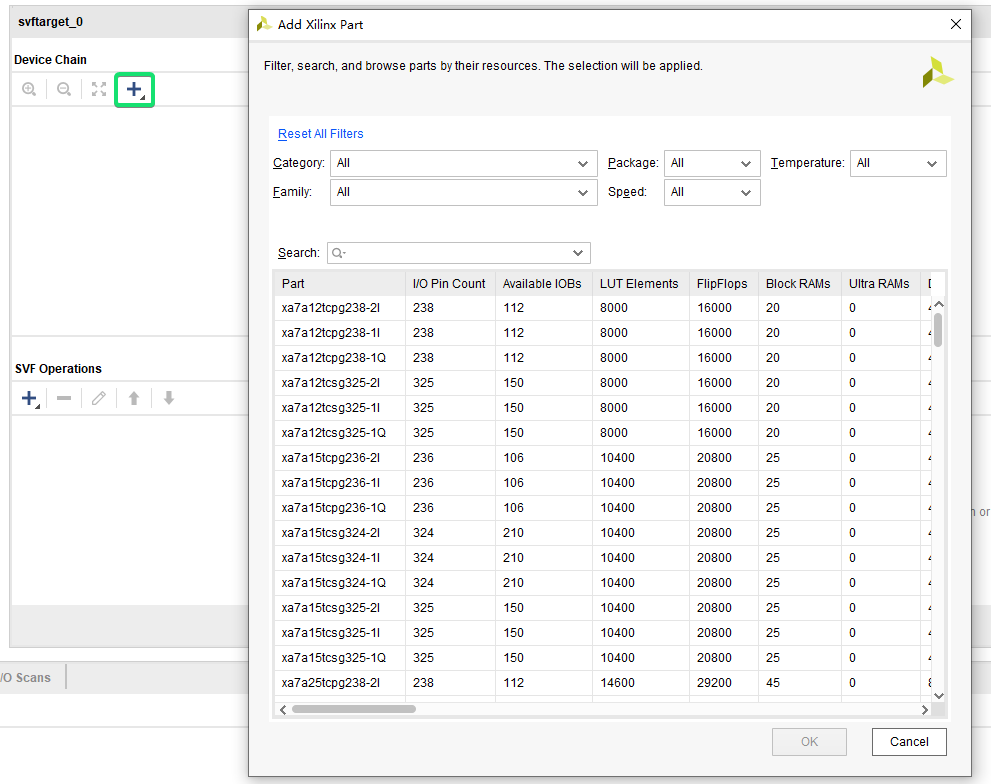

3. 添加FPGA型号

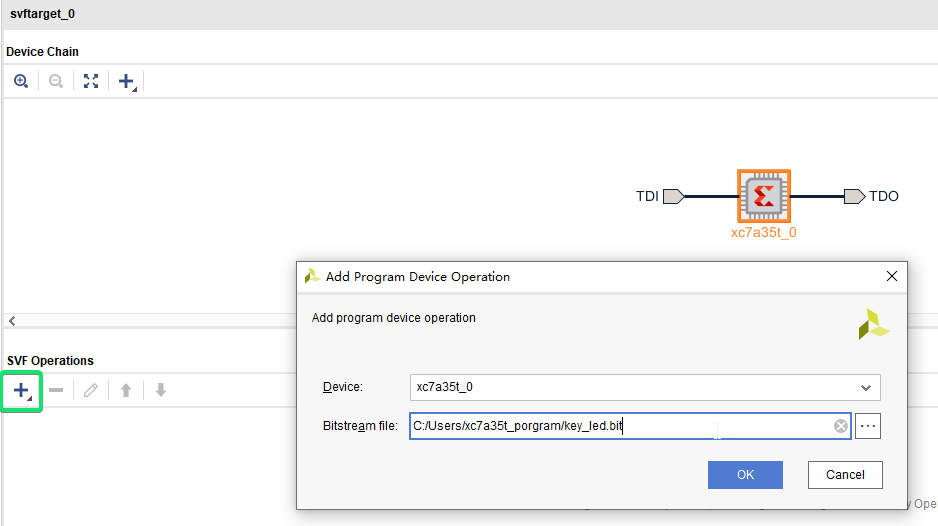

4. 添加要下载的bit或bin文件

5. 点击Export SVF，导出SVF文件。

此时生成的是将程序的写入SRAM的SVF文件。

SVF的生成方式（程序的固化）

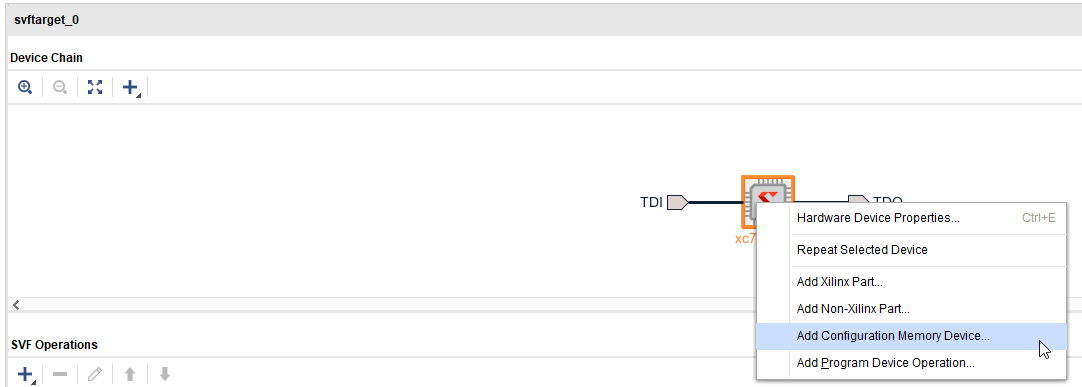

1. 根据实际情况，为自己的FPGA添加FLASH器件。

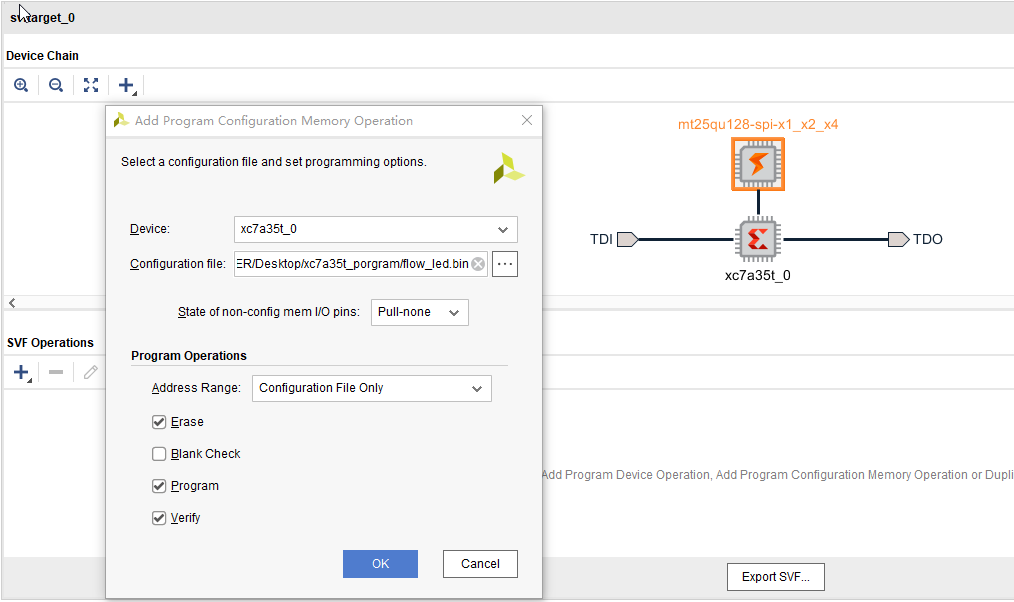

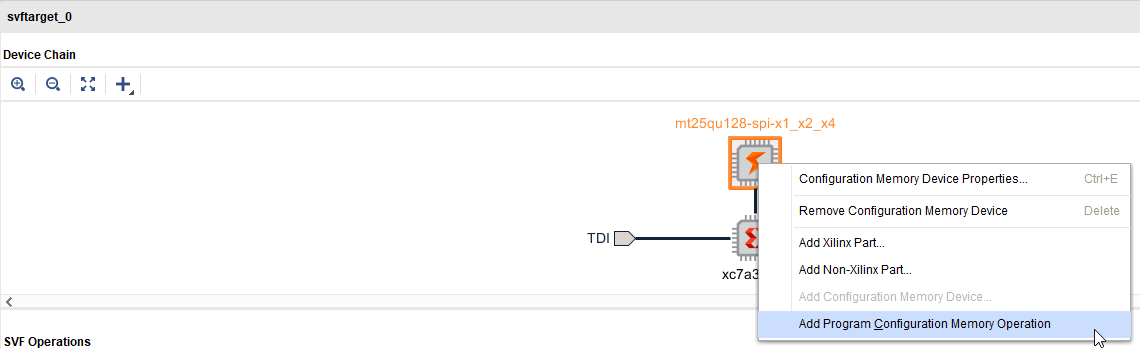

2. 指定需要固化的程序，并添加flash具体操作，如全擦，是否校验等。

3. 再点击Export SVF按钮，即可导出带有固化操作的SVF文件。

此时生成的是将程序固化至FLASH的SVF文件。
