“蚯蚓涌动” 的屏保: DirectX 12 + ComputeSharp + Win32

目录

实现原理

核心流程

核心技术点

技术栈与依赖

下载

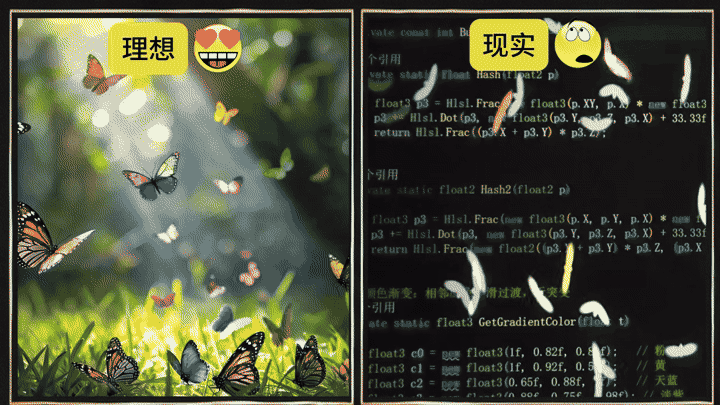

我本来想做漂亮的蝴蝶飞舞 ,但是用着色器不知道如何表现蝴蝶的精致,画出来之后,反而像水里的一群蚯蚓。有密集恐惧症的朋友赶紧溜走。


实现原理

基于 Win32 透明分层窗口 + DirectComposition + ComputeSharp GPU 计算着色器,实现全屏置顶、鼠标穿透的蝴蝶屏保效果。

效果:

窗口铺满屏幕,背景完全透明,可看到桌面、始终在最前层、点击、移动等操作直接作用于下层窗口、200 只蝴蝶缓慢、柔和、随机飞行,带翅膀扇动效果、多彩渐变配色(粉、黄、天蓝、淡紫、薄荷绿等)

关闭方式:ESC 或 Q


核心流程

**1. **窗口**:**Win32 分层窗口 + WS_EX_LAYERED | WS_EX_TRANSPARENT | WS_EX_TOPMOST 实现全屏、置顶、鼠标穿透

2. **渲染管线**:CreateSwapChainForComposition + DXGI_ALPHA_MODE_PREMULTIPLIED,将 SwapChain 绑定到 DirectComposition 视觉,实现每像素透明

**3. **绘制**:**ComputeSharp GPU 计算着色器(TransparentButterflies)在纹理上并行计算每像素颜色,再 CopyResource 到 SwapChain 后缓冲

**4. **动画**:**独立渲染线程约 60fps 驱动 OnUpdate,传入 TimeSpan 给着色器,着色器内基于时间计算蝴蝶位置、翅膀扇动、生命周期


核心技术点

窗口控制(Win32TransparentApplicationRunner):

cs 复制代码
// WS_EX_LAYERED + WS_EX_TRANSPARENT:鼠标穿透;WS_EX_TOPMOST:置顶
hwnd = Windows.CreateWindowExW(
    WS_EX_LAYERED | WS_EX_TRANSPARENT | WS_EX_TOPMOST,
    windowClassEx.lpszClassName,
    title,
    WS.WS_POPUP,
    windowX, windowY, windowWidth, windowHeight,
    ...);

// 分层窗口需调用 SetLayeredWindowAttributes,否则 WS_EX_TRANSPARENT 可能不生效
SetLayeredWindowAttributes((nint)hwnd.Value, 0, 255, LWA_ALPHA);

每像素透明(CreateSwapChainForComposition + DirectComposition):

cs 复制代码
DXGI_SWAP_CHAIN_DESC1 dxgiSwapChainDesc1 = default;
dxgiSwapChainDesc1.AlphaMode = DXGI_ALPHA_MODE.DXGI_ALPHA_MODE_PREMULTIPLIED;  // 预乘 Alpha
dxgiSwapChainDesc1.BufferCount = 2;
dxgiSwapChainDesc1.Format = DXGI_FORMAT.DXGI_FORMAT_R8G8B8A8_UNORM;
// ...

CreateSwapChainForComposition(...);  // 无窗口句柄,用于 DComp 合成

// 将 SwapChain 设置为 DComp 视觉的内容
dcompVisual->SetContent((IUnknown*)dxgiSwapChain1.Get());
dcompTarget->SetRoot(dcompVisual.Get());
dcompDevice->Commit();

ComputeSharp 着色器(TransparentButterflies):

cs 复制代码
[ThreadGroupSize(DefaultThreadGroupSizes.XY)]
[GeneratedComputeShaderDescriptor]
internal readonly partial struct TransparentButterflies(float time) : IComputeShader<float4>
{
    private const int ButterflyCount = 200;

    public float4 Execute()
    {
        // 每线程对应一像素,遍历 200 只蝴蝶累加颜色
        for (int i = 0; i < ButterflyCount; i++)
        {
            // 生命周期:0-4s 渐显,4-22s 存在,22-28s 渐隐
            // 位置:多频率正弦组合,全屏随机漂移
            // 翅膀扇动:wingAngle = Sin(time * 4 + fi * 1.3) * 0.5
            // 形状:身体 + 左右翅膀(2D 椭圆),边缘 SmoothStep 平滑
            // 颜色:GetGradientColor 多彩渐变(粉/黄/天蓝/淡紫/薄荷绿等)
            col += butterflyColor * intensity * 0.95f;
            alpha += intensity * 0.92f;
        }
        // 预乘 Alpha 输出,供 DXGI_ALPHA_MODE_PREMULTIPLIED 使用
        return new float4(col.X * alpha, col.Y * alpha, col.Z * alpha, alpha);
    }
}

渲染循环(60fps 独立线程):

cs 复制代码
renderThread = new Thread(static args => {
    const long targetFrameTimeInTicksFor60fps = 166666;
    while (!token.IsCancellationRequested)
    {
        if (frameStopwatch.ElapsedTicks >= targetFrameTimeInTicksFor60fps)
        {
            frameStopwatch.Restart();
            app.OnUpdate(startStopwatch.Elapsed);
        }
    }
});

D3D12 资源拷贝与 Present:

cs 复制代码
// 着色器输出 -> SwapChain 后缓冲
d3D12GraphicsCommandList->ResourceBarrier(...);  // UAV -> COPY_SOURCE, BACK_BUFFER -> COPY_DEST
d3D12GraphicsCommandList->CopyResource(d3D12ResourceBackBuffer, d3D12Resource.Get());
d3D12GraphicsCommandList->ResourceBarrier(...);  // 恢复状态
d3D12CommandQueue->ExecuteCommandLists(...);
dxgiSwapChain1->Present(0, 0);

键盘退出(ESC / Q):

cs 复制代码
case WM.WM_KEYUP:
    if (msg.wParam == VK_ESCAPE || msg.wParam == 'Q')
        DestroyWindow(hwnd);

技术栈与依赖

框架 :.NET 8 + Win32

渲染:ComputeSharp GPU 计算着色器 + D3D12

**透明 :**CreateSwapChainForComposition + DXGI_ALPHA_MODE_PREMULTIPLIED + DirectComposition

穿透:Win32 WS_EX_LAYERED | WS_EX_TRANSPARENT

置顶:Win32 WS_EX_TOPMOST

依赖:ComputeSharp、ComputeSharp.Core、TerraFX.Interop.Windows


下载

程序下载: https://pan.baidu.com/s/1uJTE2iDi1YtuhavzIzjbIg 提取码: late

程序目录如下:

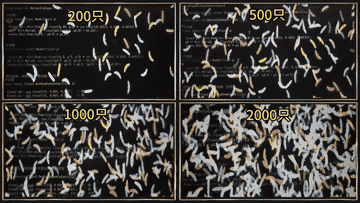

不同数量的渲染效果如下:
